物理专线链路故障时,系统从探测出链路中断到完成路由切换的消耗时间较长(约为5秒)。您可以将2个VBR配置为一个快速倒换组,当BFD(Bidirectional Forwarding Detection)探测到链路故障后,流量自动从故障链路的VBR快速切换到备份VBR,完成亚秒级切换,加快路由收敛,实现业务的平滑过渡。

使用限制

VBR快速倒换功能使用有以下限制:
  • 使用此功能前,您需要提交工单进行申请。
  • 只有开启BFD功能的VBR可以加入快速倒换组。
  • 一个快速倒换组仅支持添加两个VBR,一个VBR只能加入一个快速倒换组。
  • 同一个快速倒换组的两个VBR必须处于同一个地域,并且已加入同一个云企业网。
  • 同一个快速倒换组的两个VBR的所有BGP组必须配置相同的对端AS号。

前提条件

创建快速倒换组

  1. 登录高速通道管理控制台
  2. 在顶部菜单栏,选择目标地域,然后在左侧导航栏,单击边界路由器(VBR)
  3. 边界路由器(VBR)页面,单击VBR实例ID。
  4. 在实例详情页面,单击快速倒换组页签,然后单击指定备份下一跳

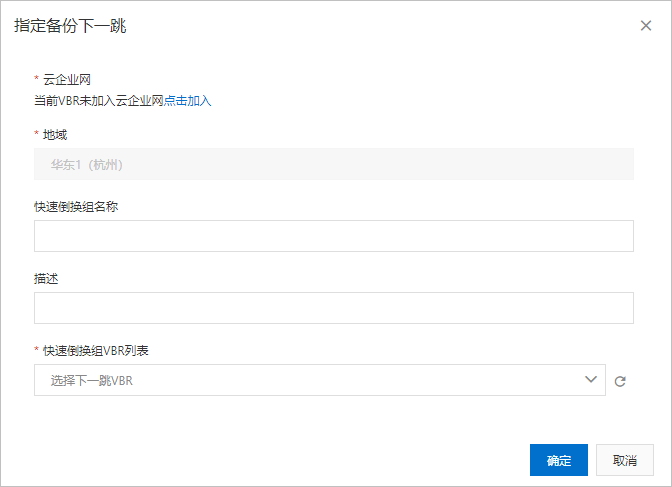

  5. 指定备份下一跳对话框中设置倒换参数,然后单击确定
    • 云企业网:系统自动获取当前VBR所在的云企业网。如果当前VBR尚未加入云企业网,单击点击加入,根据提示加入云企业网。
    • 地域:系统自动获取当前VBR所在的地域。
    • 快速倒换组名称:设置快速倒换组的名称。

      名称长度为 2~128个字符,必须以字母或中文开头,可包含数字、下划线(_)和短划线(-),但不能以http://https://开头。

    • 描述:为快速倒换组添加描述。
    • 快速倒换组VBR列表:选择倒换的下一跳VBR。系统列出与当前VBR处于同一地域和同一个云企业网,并且已配置BFD的所有VBR。

    创建完成后,快速倒换组实例状态为正常

    说明 快速倒换组不支持修改。如果配置有误,您可以在创建完成后,在快速倒换组的操作列单击删除,然后重新创建。

结果验证

VBR快速倒换功能配置完成后,可通过以下步骤进行测试验证。

  1. 登录ECS实例。具体操作,请参见连接方式概述
  2. 在ECS执行ping命令,检查ECS与本地IDC的连通性。
    如果能接收到回复报文,表示网络连接成功。
  3. 断开主VBR和本地IDC之间的物理专线连接。
  4. 在ECS执行ping命令,再次检查ECS与本地IDC的连通性。
    如果能接收到回复报文,表示网络可以继续正常工作,VBR已切换成功。
