门关联方法

更新时间:

本文主要介绍了标注工具中的“门”关联方法。

墙线标注完成后,可通过门或虚拟墙进行空间关联,以住宅重建为例,一般门用来关联不同空间,如客厅和厨房、客厅和卧室等;而虚拟墙用来关联无实体墙的空间,如客厅的A点位和B点位等。本文档以门关联为例展开说明。

1、确认门框

如自动识别的门框无法满足需求,可手动添加或删除;

门框添加方法:


2、空间关联

门框标注好后,将两个不同场景的空间关联起来,具体操作方法如下:

方法1:双击门添加或删除关联

添加关联

选中门后,双击门添加;方法1

在弹出的对话框中选择需要关联的场景和门名称,在下方预览图中确认后,保存。111

删除关联

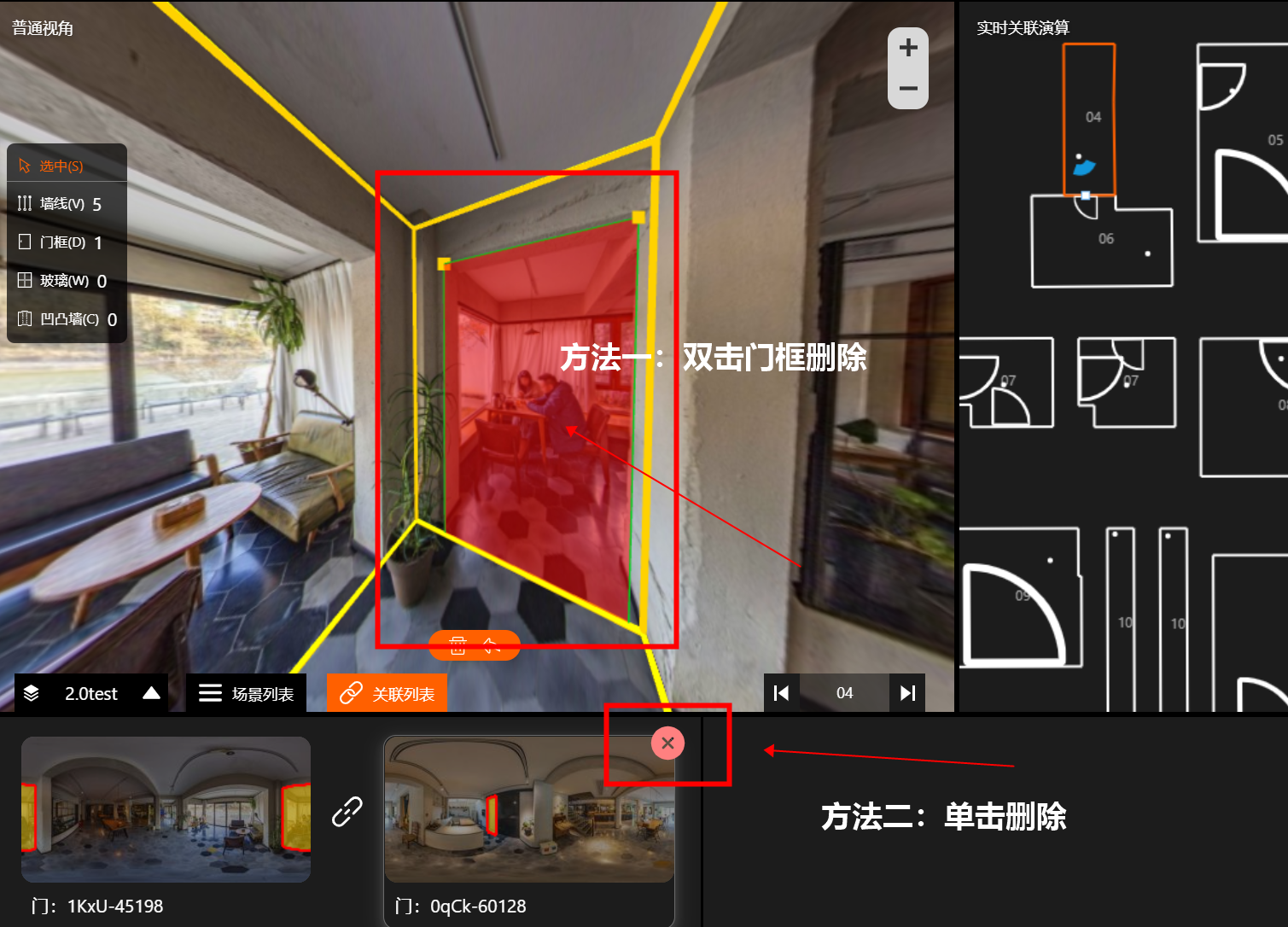

选中门后,双击门删除;或在关联列表中,光标移至要删除的关联,单击右上角的“×”,确认删除。

删除关联1

方法2:平面图添加或删除关联

添加关联

双击平面图上门的位置开始关联;111

将箭头指向需要关联的门的位置,单击添加关联;222

关联完成。333

删除关联

双击关联处即可删除。444
