点光源是三维城市构建器增加额外光照的图层,用于模拟从一个点向周围空间均匀发光的光照及颜色效果。点光源支持独立的样式配置,包括光的强度、颜色和点光源所处的经纬度等。本文介绍点光源各配置项的含义。

在场景编辑器左侧图层列表中,单击点光源图层,进入配置面板配置点光源图层的样式和数据。
说明 如果图层列表中没有点光源,说明您还未添加点光源图层,请参见添加子组件进行添加。

配置

说明 避免添加多个点光源,会使性能开销过大。

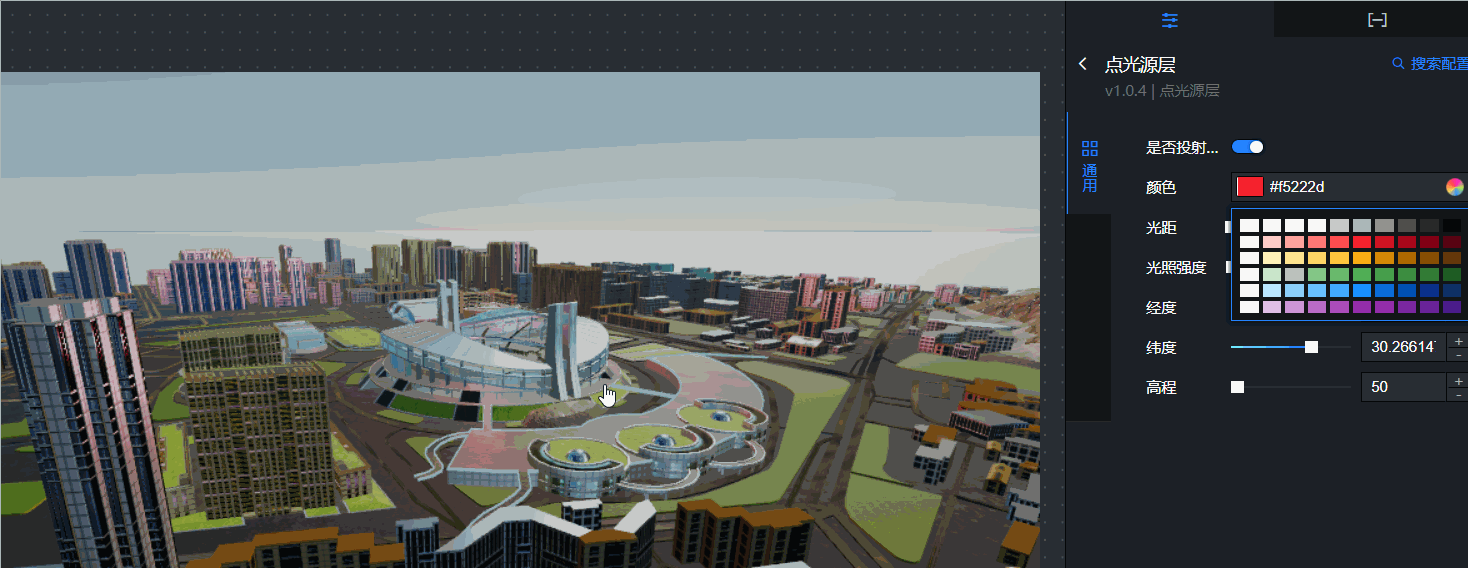

配置面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索资产配置
  • 点光源配置面板中的通用参数说明。
    • 通用
      参数说明
      光源位置设置点光源的光源位置信息。
      • 经度:拖动滑块设置点光源的经度值,取值范围为-180~180。
      • 纬度:拖动滑块设置点光源的纬度值,取值范围为-90~90。
      • 高程:拖动滑块设置点光源距离地面所处的高度值,取值范围为-1000~2000000。
    • 图形
      参数说明
      光照颜色点光源的颜色,请参见颜色选择器说明修改颜色。
      光照距离点光源能够辐射的半径。拖动滑块设置点光源光照距离,取值范围为0~5000,默认为0,表示无限远。
      光照强度拖动滑块设置点光源光照强度系数,取值范围为0~100。
      投射阴影打开开关,开启点光源投射阴影效果;关闭开关,点光源不投射阴影效果。
      说明 开启点光源投射阴影效果,需要其他组件材质支持接受阴影,而且光影会影响所有支持该光源的材质,使用投射阴影会使得电脑配置性能开销变大,请谨慎使用该功能。
      辅助体打开开关,显示点光源辅助体样式;关闭开关,隐藏点光源辅助体样式。

数据

此图层不需要配置数据。

蓝图编辑器交互配置

  1. 在当前场景编辑器页面,单击左侧图层列表中点光源右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的点光源图层,在画布中可以看到如下图所示的点光源的蓝图编辑器配置参数。蓝图配置参数
    • 事件:无。
    • 动作
      动作说明
      显示组件显示组件,不需要参数。
      隐藏组件隐藏组件,不需要参数。
