本文介绍了如何查看资源的下钻3D拓扑。

功能入口

  1. 登录ARMS控制台
  2. 在左侧导航栏单击容器监控
  3. 在顶部菜单栏,选择地域。
  4. 容器监控页面,单击Kubernetes集群名称。
  5. 在总览页面的关联命名空间区域单击目标命名空间和资源的交点。
  6. 在资源列表页面,单击目标资源页签。
  7. 在资源页签,单击目标资源名称。
  8. 在资源详情页签,单击右上角的3D Explorer

    下钻3D拓扑同时显示了目标资源的网络拓扑和资源拓扑。

    Service下钻拓扑

网络拓扑层

网络拓扑层展示了与目标资源存在连接关系的其他资源,并直观展示了各资源所在的命名空间。

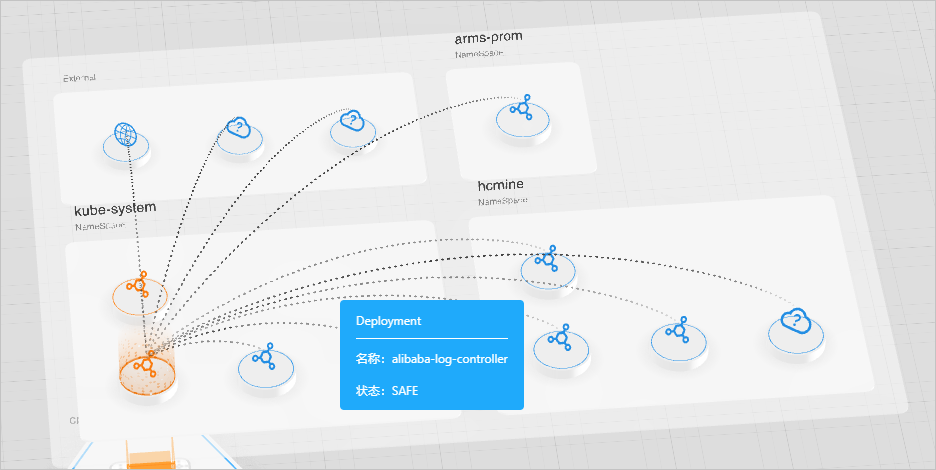

容器监控3D拓扑-命名空间层

在网络拓扑层,您可以执行以下操作:

  • 将鼠标悬浮于资源节点上,可以查看资源的类型、名称和状态。
  • 单击当前资源节点,可以查看资源的详细信息。更多信息,请参见Service详情Deployment详情
  • 单击当前资源的关联资源,可以查看关联资源的下钻3D拓扑。

资源拓扑层

资源拓扑层展示了当前资源关联的Node,以及每个Node中关联的Pod和Container。

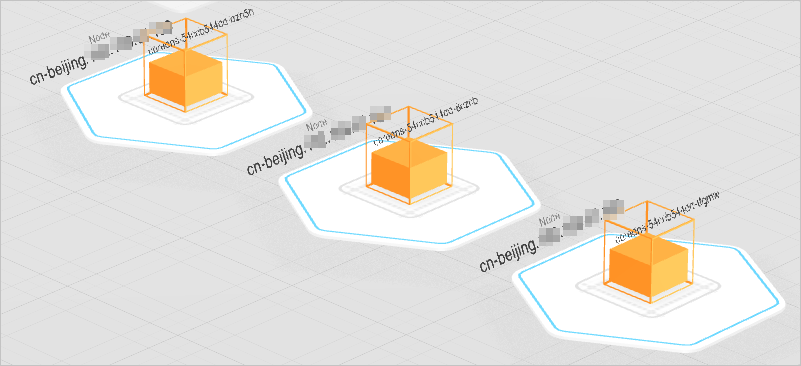

容器监控-3D拓扑Node层

在Node层,底层的六边形代表Node,空心3D正方体代表Pod,实心正方体代表Container。

在Node层,您可以执行以下操作:

  • 将鼠标悬浮于Node、Pod或Container上,可以查看Node、Pod或Container的类型、名称和状态。
  • 单击Node、Pod或Container,可以查看Node、Pod或Container的详细信息。更多信息,请参见Node详情Pod详情Container详情
