本文介绍了命名空间下所有资源的基本信息,包括Service、Ingress、Pod、Deployment、StatefulSet和DaemonSet资源。

功能入口

  1. 登录ARMS控制台
  2. 在左侧导航栏单击容器监控
  3. 在顶部菜单栏,选择地域。
  4. 容器监控页面,单击目标Kubernetes集群名称。
  5. 在总览页面的命名空间区域单击目标命名空间和资源的交点。
    说明
    • 单击蓝色区域,进入所有资源列表。
    • 单击红色区域,进入异常资源列表。
  6. 在资源列表页面右上角的时间选择框内设置需要查看的时间段,并选择需要查看的资源页签。
    在各资源页签可以查看各资源的名称、标签、请求数及时序曲线、错误数及时序曲线、平均响应时间及时序曲线、状态等数据。
    说明
    • 当错误数大于0次时,错误数的时序曲线为红色。
    • 当平均响应时间大于500 ms时,平均响应时间的时序曲线为红色。
    资源列表默认按状态排序,状态栏显示的是当前资源的异常程度,颜色对应如下:
    • 红色:严重(Fatal)。
    • 蓝色:正常(Normal)。
    说明 单击请求数、错误数和平均响应时间右侧的排序图标,可以分别按请求数、错误数和平均响应时间排序。

Service列表

Service页签显示了所有Service资源的名称、标签、请求数及时序曲线、错误数及时序曲线、平均响应时间及时序曲线、状态。

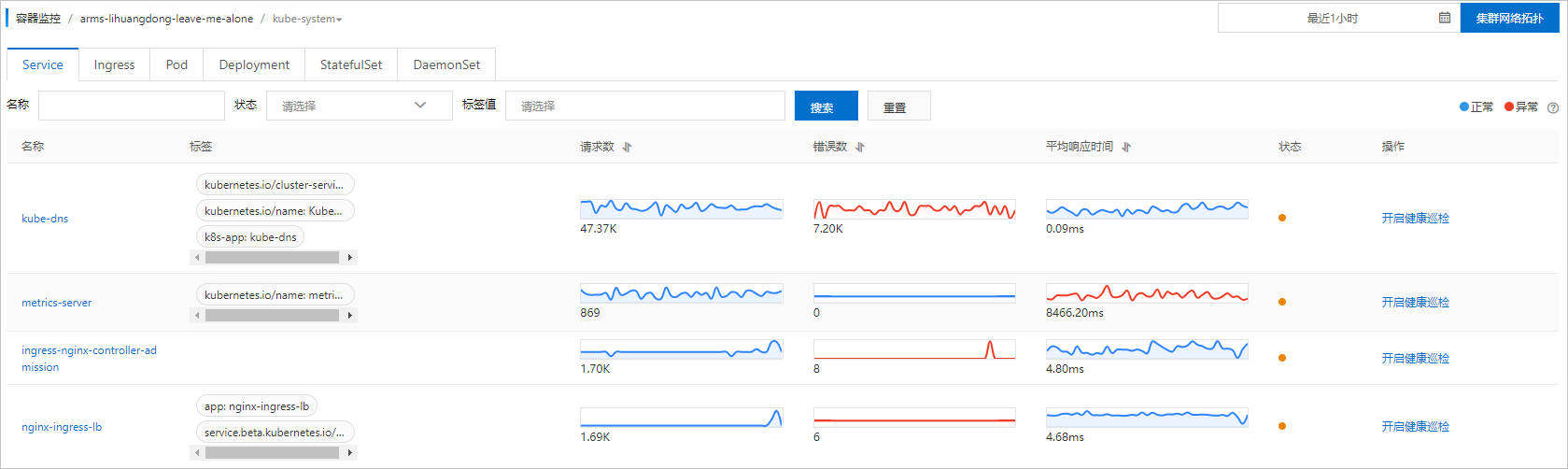

容器监控-service列表
Service页签,您可以执行以下操作:
  • 通过设置资源名称、状态和标签,可以对Service进行筛选。
  • 单击Service名称,查看目标Service详情和关联资源。更多信息,请参见Service详情
  • 将鼠标悬浮于请求数、错误数和平均响应时间的时序曲线上,可以查看对应时间点具体的数值。
  • 单击目标Service操作列的开启健康巡检,可以为目标Service开启健康巡检。开启监控巡检后,单击操作列的查看健康巡检,可以查看健康巡检的检查点。更多信息,请参见ACK Service巡检

Ingress列表

Ingress页签显示了所有的Ingress资源的名称、标签、IP和状态。

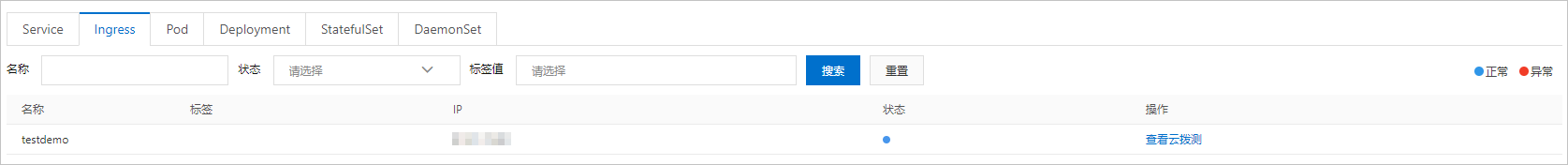

容器监控-ingress列表
Ingress页签,您可以执行以下操作:
  • 通过设置资源名称、状态和标签,可以对Ingress进行筛选。
  • 单击目标Ingress操作列的开启云拨测,可以为目标Ingress开启云拨测。开启云拨测后,单击操作列的查看云拨测,可以查看云拨测任务列表。更多信息,请参见创建云拨测任务

Pod列表

Pod页签显示了所有Pod资源的名称、运行节点、标签、请求数及时序曲线、错误数及时序曲线、平均响应时间及时序曲线、状态、重启次数和时长。

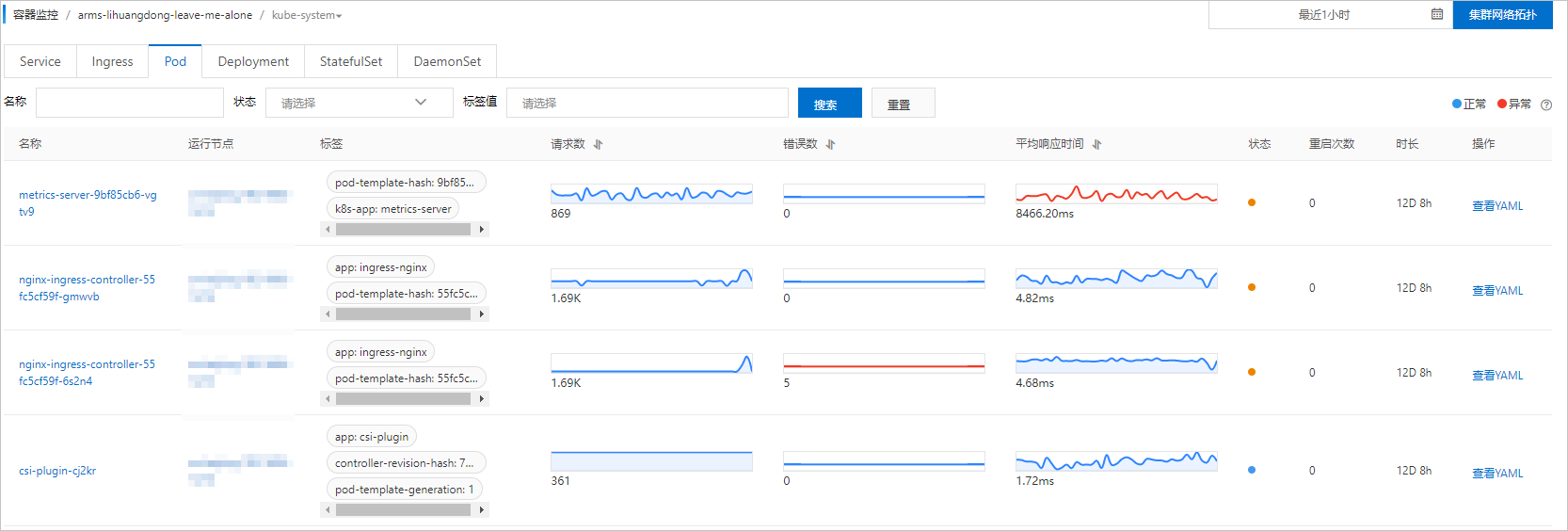

容器监控-Pod列表
Pod页签,您可以执行以下操作:
  • 通过设置资源名称、状态和标签,可以对Pod进行筛选。
  • 单击Pod名称,查看目标Pod详情和关联资源。更多信息,请参见Pod详情
  • 将鼠标悬浮于请求数、错误数和平均响应时间的时序曲线上,可以查看对应时间点具体的数值。
  • 单击目标Pod操作列的查看YAML,可以查看目标Pod的YAML文件内容。

Deployment列表

Deployment页签显示了所有的Deployment资源的名称、标签、请求数及时序曲线、错误数及时序曲线、平均响应时间及时序曲线、状态。

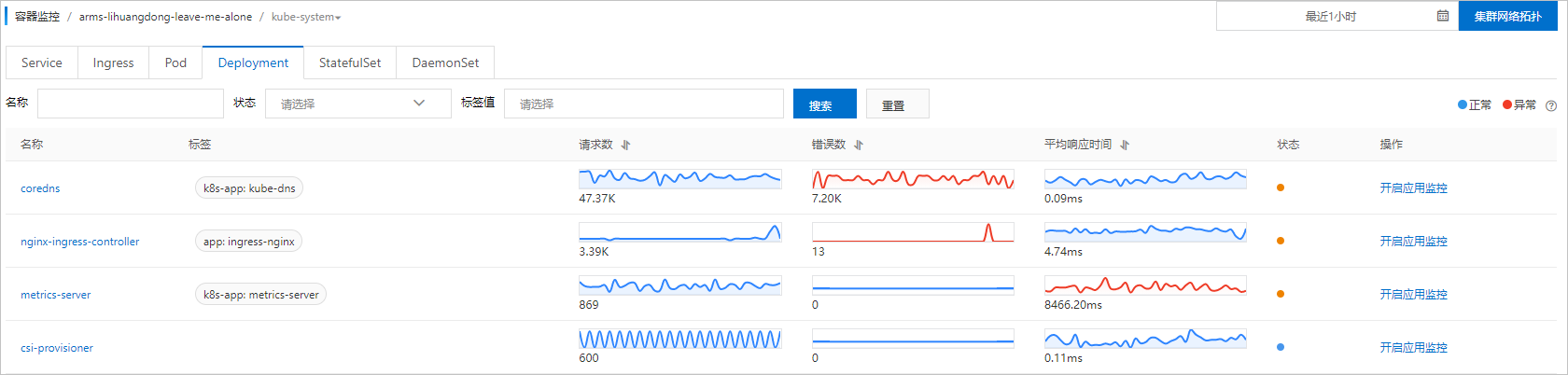

容器监控Deployment列表
Deployment页签,您可以执行以下操作:
  • 通过设置资源名称、状态和标签,可以对Deployment进行筛选。
  • 单击Deployment名称,查看目标Deployment详情和关联资源。更多信息,请参见Deployment详情
  • 将鼠标悬浮于请求数、错误数和平均响应时间的时序曲线上,可以查看对应时间点具体的数值。
  • 单击目标Deployment操作列的开启应用监控,在弹出的对话框中单击确认,可以为目标Deployment开启应用监控。开启应用监控后,单击操作列的查看应用性能,可以查看Deployment的应用性能情况。更多信息,请参见应用总览
    说明
    • 仅Java和PHP语言的应用支持开启应用监控,即Deployment的Pod中至少有一个Container是Java语言或者PHP语言。
    • 开启应用监控前,请先安装ack-arms-pilot组件。具体操作,请参见接入容器监控

StatefulSet列表

StatefulSet页签显示了所有StatefulSet资源的名称、标签、请求数及时序曲线、错误数及时序曲线、平均响应时间及时序曲线、状态。

StatefulSet页签,您可以执行以下操作:
  • 通过设置资源名称、状态和标签,可以对StatefulSet进行筛选。
  • 单击StatefulSet名称,查看目标StatefulSet详情和关联资源。更多信息,请参见StatefulSet详情
  • 将鼠标悬浮于请求数、错误数和平均响应时间的时序曲线上,可以查看对应时间点具体的数值。
  • 单击目标StatefulSet操作列的查看YAML,可以查看目标StatefulSet的YAML文件内容。

DaemonSet列表

DaemonSet页签显示了所有DaemonSet资源的名称、标签、请求数及时序曲线、错误数及时序曲线、平均响应时间及时序曲线、状态。

容器监控-DaemonSet列表
DaemonSet页签,您可以执行以下操作:
  • 通过设置资源名称、状态和标签,可以对DaemonSet进行筛选。
  • 单击DaemonSet名称,查看目标DaemonSet详情和关联资源。更多信息,请参见DaemonSet详情
  • 将鼠标悬浮于请求数、错误数和平均响应时间的时序曲线上,可以查看对应时间点具体的数值。
  • 单击目标DaemonSet操作列的查看YAML,可以查看目标DaemonSet的YAML文件内容。

联系我们

如果您在使用容器监控中有任何问题,请联系容器服务答疑钉钉群(群号:31588365)获取帮助。
