执行伸缩规则、手动添加或移出已有ECS实例时,均会触发伸缩活动实现扩张或收缩。触发伸缩活动后,所有扩张和收缩动作都交由系统自动完成,本文介绍系统完成伸缩活动时的流程、伸缩活动的状态和实例回滚。

自动创建和移出ECS实例时的伸缩活动流程

执行伸缩规则后自动创建ECS实例时,伸缩活动流程如下:
  1. 判断伸缩组的健康状态和边界条件。
  2. 分配伸缩活动ID并执行伸缩活动。
  3. 创建ECS实例。
  4. 修改伸缩组实例数。
  5. 为ECS实例分配IP。
  6. 将ECS实例添加至RDS实例白名单。
  7. 启动ECS实例,等待启动完成。
  8. 将ECS实例添加至SLB实例后端服务器组,权重设为创建伸缩配置时指定的权重。
  9. 伸缩活动完成,启动冷却。
执行伸缩规则后自动移出ECS实例时,伸缩活动流程如下:
  1. 判断伸缩组的健康状态和边界条件。
  2. 分配伸缩活动ID并执行伸缩活动。
  3. 从SLB实例后端服务器组移出ECS实例。
  4. 停止ECS实例,等待停止完成。
  5. 从RDS实例白名单移出ECS实例。
  6. 释放ECS实例。
  7. 修改伸缩组实例数。
  8. 伸缩活动完成,启动冷却。

手动添加或移出ECS实例时的伸缩活动流程

手动添加已有ECS实例时,伸缩活动流程如下:
  1. 判断伸缩组的健康状态、边界条件和ECS实例的状态、类型。
  2. 分配伸缩活动ID并执行伸缩活动。
  3. 将ECS实例加入伸缩组。
  4. 修改伸缩组实例数。
  5. 将ECS实例添加至RDS实例白名单。
  6. 将ECS实例添加至SLB实例后端服务器组,权重设为当前伸缩组中已激活的伸缩配置中指定的权重。
  7. 伸缩活动完成,启动冷却。
手动移出已有ECS实例时,伸缩活动流程如下:
  1. 判断伸缩组的健康状态和边界条件。
  2. 分配伸缩活动ID并执行伸缩活动。
  3. SLB实例停止向该ECS实例转发流量。
  4. 等待60秒后,从SLB实例后端服务器组移出ECS实例。
  5. 从RDS实例白名单移出ECS实例。
  6. 修改伸缩组实例数。
  7. 从伸缩组移出ECS实例。
  8. 伸缩活动完成,启动冷却。

伸缩活动的状态

一个伸缩活动可能的状态如下表所示:
伸缩活动状态 说明 示例
拒绝 伸缩活动在请求阶段被拒绝,未执行扩张或收缩动作。 场景:
  • 伸缩组的伸缩最大实例数为100
  • 伸缩组内已有100台ECS实例
  • 伸缩规则要求自动创建10台ECS实例

结果:伸缩活动未通过条件检验,被拒绝执行,无后续流程。伸缩活动结束后,伸缩组内实例数仍然为100。

执行中 伸缩活动通过条件检验,正在执行中。

弹性伸缩会根据伸缩最大实例数和伸缩最小实例数,自动调整需要扩张或收缩的ECS实例数量。

场景:
  • 伸缩组的伸缩最大实例数为100
  • 伸缩组内已有95台ECS实例
  • 伸缩规则要求自动创建10台ECS实例

结果:伸缩活动通过条件检验,可以执行,但自动创建的ECS实例数量会调整为5台。伸缩活动结束后,伸缩组内实例数变为100。

成功 伸缩活动执行完成,所有目标ECS实例加入或移出了伸缩组。 场景:
  • 伸缩组的伸缩最大实例数为100
  • 伸缩组内已有90台ECS实例
  • 伸缩规则要求自动创建10台ECS实例

结果:伸缩活动通过条件检验,可以执行。伸缩活动结束后,伸缩组内实例数变为100。

部分成功 伸缩活动执行完成,至少有一台目标ECS实例加入或移出了伸缩组,且至少有一台目标ECS实例未能加入或移出伸缩组。

成功加入伸缩组表明ECS实例的创建、加入SLB实例后端服务器组、加入RDS访问白名单三个步骤都成功,任一步骤失败即认为该ECS实例加入伸缩组失败。

ECS实例加入伸缩组失败时会触发回滚,详细信息请参见ECS实例回滚

场景:
  • 伸缩组已关联SLB实例,创建成功的ECS实例会自动加入后端服务器组
  • SLB实例的后端服务器配额为200
    说明 更多信息,请参见使用限制
  • 伸缩组的伸缩组伸缩最大实例数为300
  • 伸缩组内已有199台ECS实例,且已加入SLB实例后端服务器组
  • 伸缩规则要求自动创建5台ECS实例

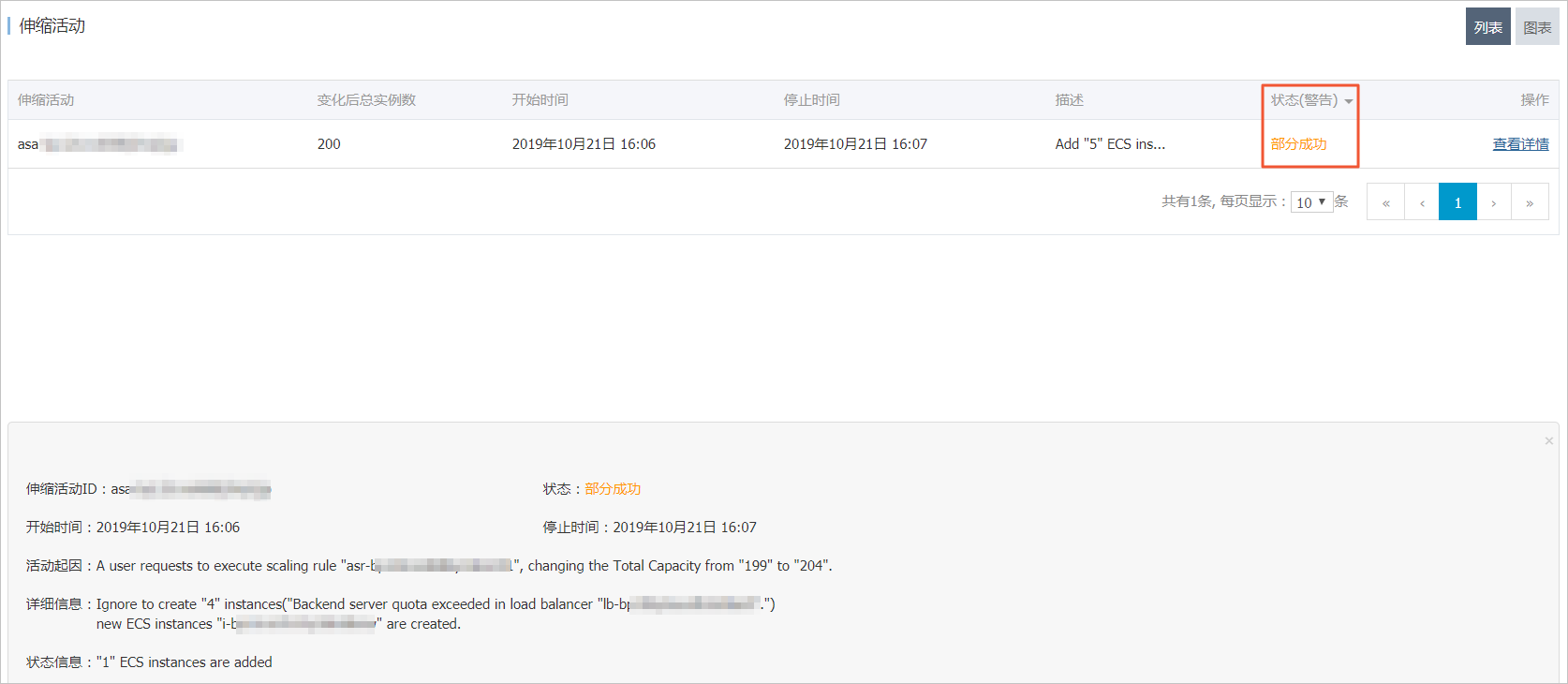

结果:伸缩活动通过条件检验,可以执行,创建5台ECS实例。但由于SLB实例后端服务器的配额为200,4台ECS实例加入后端服务器组失败,导致加入伸缩组失败。伸缩活动结束后,伸缩组内实例数变为200。

失败 伸缩活动执行完成,所有目标ECS实例未能加入或移出伸缩组。 场景:
  • 伸缩组所在地域中,伸缩配置中的实例规格已无库存
  • 伸缩组的伸缩最大实例数为100
  • 伸缩组内已有95台ECS实例
  • 伸缩规则要求自动创建5台ECS实例

结果:伸缩活动通过条件检验,可以执行,但因库存不足创建失败。伸缩活动结束后,伸缩组内实例数仍然为95。

ECS实例回滚

伸缩活动中ECS实例未能全部加入伸缩组时,弹性伸缩会保持ECS实例级事务的完整性,而非伸缩活动级事务的完整性,即只进行ECS实例级回滚,而不是伸缩活动级回滚。由于弹性伸缩借助阿里云RAM(Resource Access Management)服务,通过ECS OpenAPI为您弹性创建ECS实例,被回滚的ECS实例在创建成功后至自动释放前这段时间仍然会被扣费。

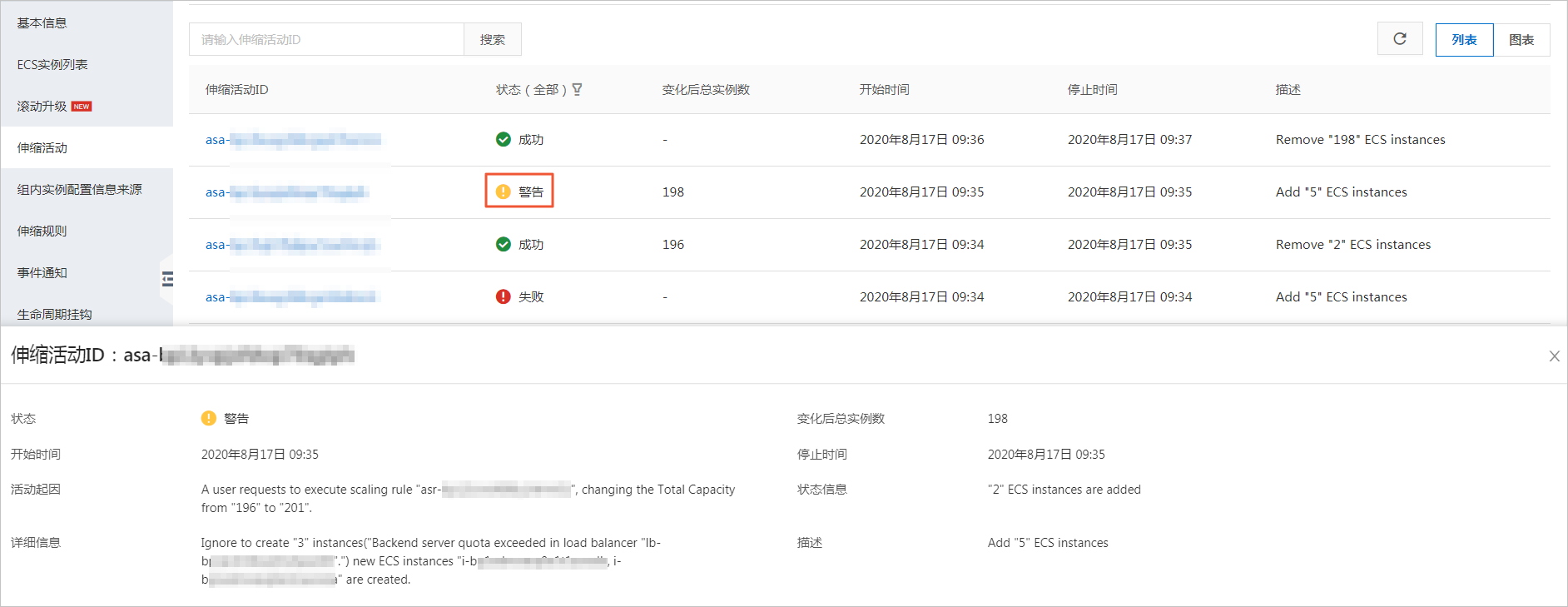

例如,伸缩组需要增加5台ECS实例,且5台ECS实例需要加入SLB实例后端服务器组。创建成功后,1台成功加入,4台加入失败,则加入失败的4台自动释放。伸缩活动完成,但是状态显示为部分成功

当伸缩组内发生ECS实例回滚时,ECS实例的数量未达到预期值,可能导致无法满足提供算力、维持监控指标值等要求。此时,您可以采取其它方式补齐ECS实例的数量,确保伸缩组满足您的业务诉求。例如,手动执行伸缩规则、手动添加已有ECS实例、配置定时任务或报警任务再次触发伸缩活动。
