架构演进理念

当前,分布式领域有3大技术方向:Sharding技术,NewSQL原生分布式技术,云原生DB技术。每种分布式都有其独特的优势和特点。PolarDB-X的架构继承了DRDS和X-DB技术的稳定性,结合了PolarDB的云原生技术,融入了NewSQL对于分布式数据一致性的能力,为用户提供新的“云原生+分布式”的产品体验。

2021060911

整体架构

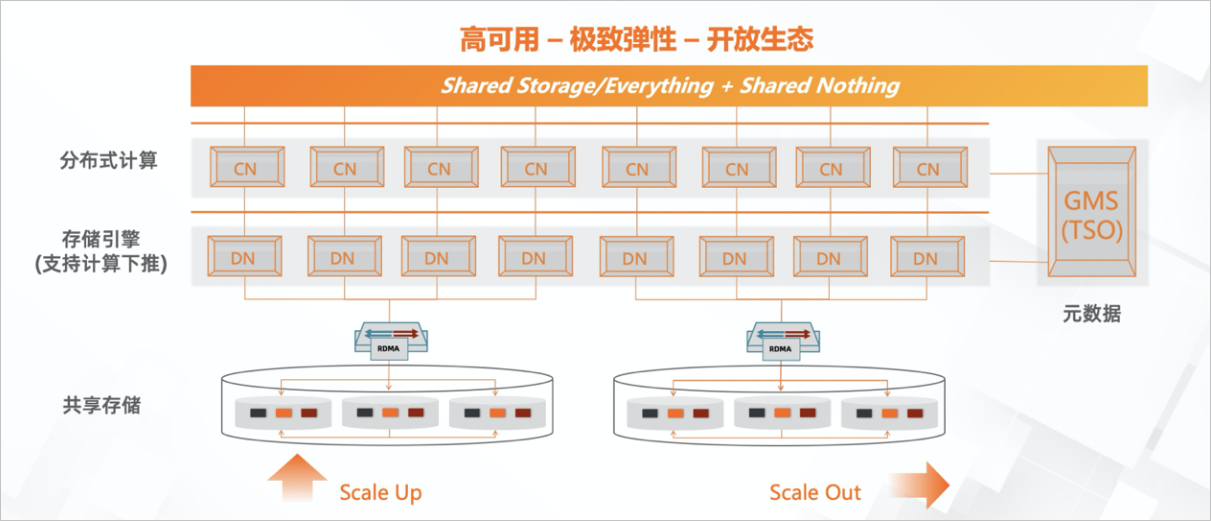

PolarDB-X的整体架构如下: 2021060912
部署架构
  • 支持VPC、IP白名单、非对称账号密码、TDE等方式,确保数据服务安全。
  • 使用独享高性能物理资源、实例间充分隔离,支持多可用区实例,确保数据服务稳定。
  • 支撑运维系统采用多地域隔离部署,核心数据服务SLA与运维管控SLA解绑,确保运维体系稳定。
内核架构
  • PolarDB-X 2.0一体化形态由多个节点构成,实例内部署多个节点进行水平扩展,每个节点闭环整合计算资源与存储资源,运维管理更加便利。
  • 如同大多数传统单机关系型数据库,PolarDB-X分为网络层、协议层、SQL解析层、优化层和执行层,其中优化层包含逻辑优化和物理优化,执行层包含单机两阶段执行、单机并行执行和多机并行执行,应用了多种传统单机数据库优化和执行技术。

架构优势

  • 高可用

    经过阿里多年双11验证的X-DB(X-Paxos共识协议能力),提供数据强一致,保证节点故障切换时RPO=0。另外支持多样化的部署和容灾能力,比如基于Paxos强同步的同城三机房、三地五中心,另外搭配binlog异步复制的两地三中心、异地灾备、异地多活等。尤其在异地长距离传输上,基于Batching & Pipelining 进行网络优化来提升性能。

  • 高兼容

    PolarDB-X主要兼容MySQL,包括SQL、函数类型等,技术上引入全局时间授时服务,提供全局一致性的分布式事务能力,通过TSO+2PC提供数据库完整的ACID能力,满足分布式下的Read-Commited/Repeatable-Read的隔离级别。同时在分布式事务的基础上,提供全局二级索引能力,通过事务多写保证索引和主表数据强一致的同时,引入基于代价的CBO优化器实现索引选择。除此以外,在元数据和生态对接层面,PolarDB-X基于Online DDL的技术提供了分布式下元数据的一致性。同时硬件层面,兼容主流国产操作系统和芯片认证,比如麒麟、鲲鹏、海光等。

    另外在业界主流的分布式数据库里,分布式下的redolog/binlog等数据库变更日志其实一直被厂商所忽视,从关系数据库的发展历史来看,生态和标准对于市场规模化非常重要,PolarDB-X 2.0会支持全局binlog能力,全面兼容和拥抱MySQL数据库生态,用户可以将PolarDB-X当做一个MySQL库,采用标准的binlog dump协议获取binlog日志。

  • 高扩展

    PolarDB-X基于Share-Nothing的架构支持水平扩展,同时支持数据库在线扩缩容能力,在OLTP场景下可支持千万级别的并发、以及PB级别的数据存储规模,同样在OLAP场景下,引入MPP并行查询技术,扩展机器后查询能力可线性提升,满足TPC-H等的复杂报表查询诉求。

  • HTAP

    随着移动互联网和Iot设备的普及,数据会产生爆炸式的增长趋势,传统的OLTP和OLAP的解决方案是基于简单的读写分离或者ETL模型,将在线库的数据T+1的方式抽取到数据仓库中进行计算,这种方案存在存储成本高、实时性差、链路和维护成本高。PolarDB-X 2.0设计中支持OLTP和OLAP的混合负载的能力,可以在一个实例里同时运行TPC-C和TPC-H的benchmark测试,保证AP的查询不影响TP流量的稳定性。核心技术层面,我们也有自己的创新性,比如我们会在计算层精确识别出TP和AP的流量,结合多副本的特性和多副本的一致性读能力,智能将TP和AP路由到不同的副本上,同时在AP链路上默认开启MPP并行查询技术,从而在满足隔离性的基础上,线性提升AP的查询能力。在存储层上,我们也在完善计算下推能力,未来也会提供高性能列存引擎,实现行列混合的HTAP能力。

  • 极致弹性

    PolarDB-X结合PolarDB云原生的技术,可以基于PolarDB的共享存储+RDMA网络优化能力,提供秒级备份、极速弹性、以及存储按需扩展的能力。基于共享存储的基础上,结合分布式的多点写入能力,可以在不迁移数据的前提下提供秒级弹性的能力,给到用户完全不一样的弹性体验。

  • 开放生态

    PolarDB-X全面拥抱和坚定MySQL的开源生态,做到代码完全自主可控的同时满足分布式MySQL的兼容性,架构做到简单开放,只要具备一定MySQL背景的同学即可完成持续运维。除此以外,PolarDB-X和阿里云的数据库生态有完整的闭环对接,支持如DTS/DBS/DMS等,可打通阿里云的整个大生态。
