测试场景画布概览

您可以在测试场景画布中编排节点工作流、配置节点属性参数、运行参数和调度参数。本文介绍测试场景画布的各功能区以及场景中各类型的节点,方便您快速熟悉测试场景画布功能,为新建测试场景做准备。

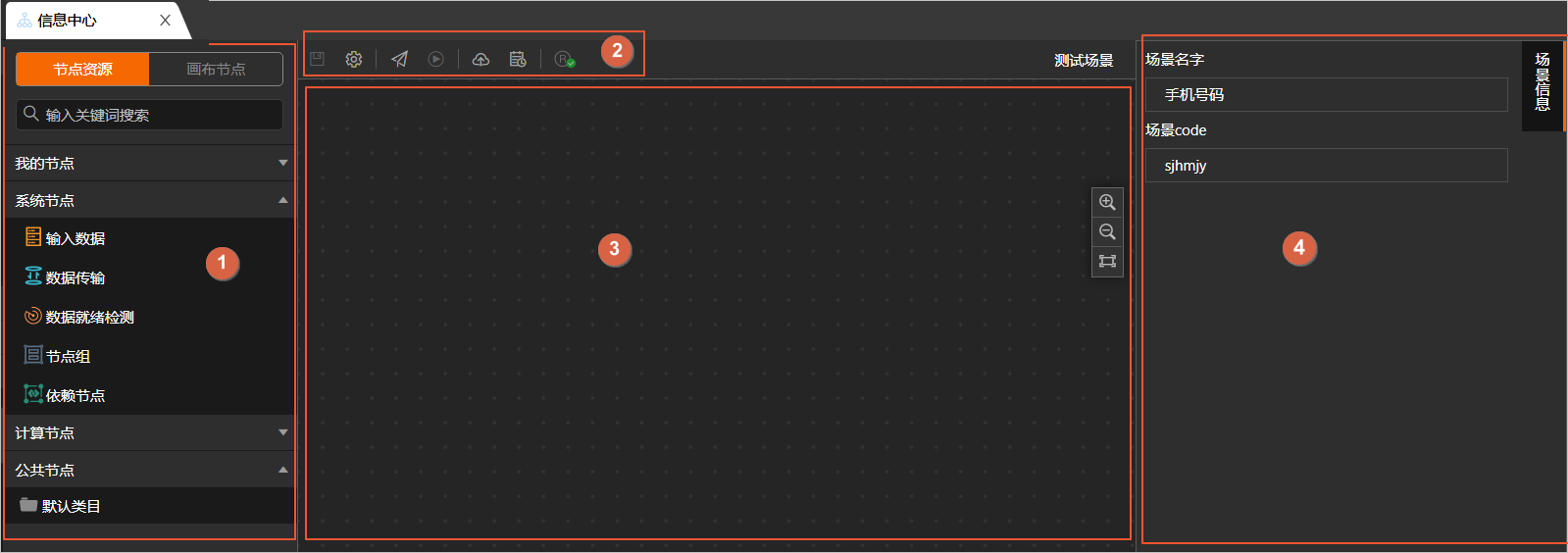

场景编排

序号

区域

说明

左侧节点选择区

节点区域导航栏:

  • 我的节点:当前登录账号创建的节点。

  • 系统节点

    • 输入节点:节点流程起始时定义输入数据源。

    • 数据传输节点:在两个算法节点间传输与同步数据,支持不同计算资源的数据转换。

    • 数据检测就绪节点:检测公共节点流程的数据源是否已准备就绪。只有数据准备就绪后,节点流程才可以正常运行。

    • 节点组:对依赖相同计算资源的算法节点进行组合,方便您管理算法节点。节点组中的算法节点在部署和运行时均被打包在一起进行调度。

    • 依赖节点:可设置节点自定义节点依赖或场景依赖的节点。

  • 计算节点:在画布中添加的包含处理数据代码的算法节点,只能随用随写。

  • 公共节点:在公共节点管理界面中添加的算法节点。

说明

公共节点和非公共节点(即计算节点)的区别:

  • 公共节点:即计算节点封装,可以保存,以便后续有相同的这种算法需求直接调用。

  • 计算节点:只能随用随写。

场景画布的工具栏

场景画布的工具栏,支持保存、场景设置、测试环境部署、离线节点运行、场景上线、进入运维中心、质量检测开关等功能。

场景画布编辑区

测试场景画布编辑区,是节点流程的搭建区域。在搭建节点流程时,您可拖拽需要的节点到场景画布并设置参数,然后在节点间根据数据流向进行连线。

右侧属性设置区

可以进行场景和节点的属性设置。
