如何高效地进行二维图表设计

在实施工厂数字孪生项目时,需要配置二维图表用于展示关键数据信息,当二维图表设计完成后再进行现场实施。本文为您介绍DTwin中高效二维图表设计方法。

视频教程

操作步骤

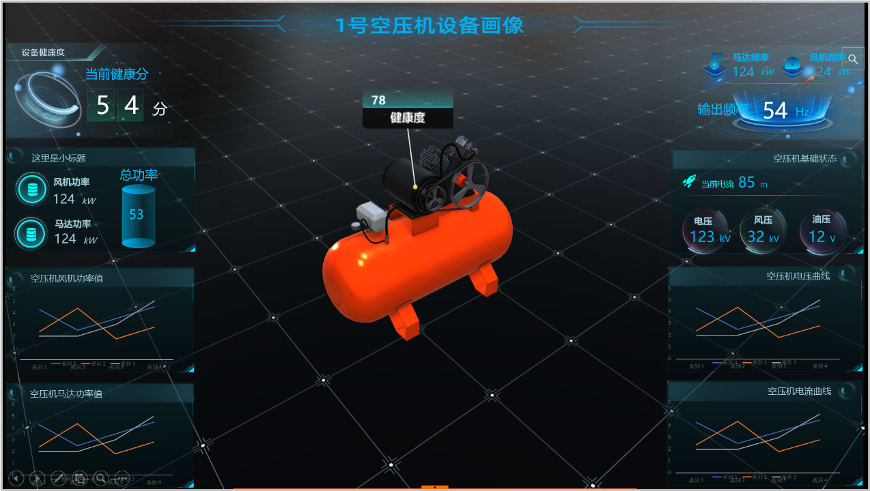

本文以下图效果作为设计示例:

二维设计1
  1. 整体布局设计。在构建工厂的数字孪生环境的二维图表的设计中,统计类指标常常以可视化图表展示,布局分为单侧、双侧,细化到具体字段信息、单位等,建议采用以下几类常见布局:

    常见布局
  2. 二维模板设计。通常可以使用PPT进行常见的二维图表布局设计,有UED介入的项目可以采用更高级的软件系统。

    1. 截取一张在DTwin三维画布中的示意图,载入到PPT中做为底图。

      PPT
    2. 采用DTwin二维图表库中的各图表模板,根据整体布局设计需要展示的风格与样式。DTwin二维图表库中提供了一些模板,如下所示:

      模板
      说明

      DTwin官方二维图表库只提供了基础的图表库,并且有既定的风格。有UED能力的实施方最好根据项目情况,自行设计展示的模板内容,以增强项目的定制化和视觉效果。

    3. 在具有3D底图的PPT页面进行设计布局。

  3. 信息测点布局。根据现场项目的需求,以及基于能够采集到的数据点位信息,进行信息测点的布局。

    建议:关键测点重点展示、同类测点并列展示、批量测点以表格方式展示、需要查看趋势变化的测点以测点线展示、重点信息以报警类模式展示。

  4. 整体效果修改。和现场业主进行频繁沟通,在业主认可设计效果之后,再开始进行图表的搭建,避免造成后期的额外返工。
