复杂二维图表页面绘制小技巧

本文为您介绍在二维图表绘制中可以提升效率和效果的技巧。

文本处理

文本处理时,在样式配置中尽可能选择透明的背景颜色,字体颜色整体风格尽量统一。

图表操作

图表处理时,在样式配置中尽可能选择透明的背景颜色,同时为了提升可视化效果,需要调节各线条颜色、X、Y轴的文本颜色、图例文本颜色等,使得与3D场景的背景具有足够的辨识度。

复制选项

复杂图表的配置过程中需要频繁用于同类效果的文字、测点组件,可以用复制按钮直接生成,无需重新进行属性配置。

复制工具

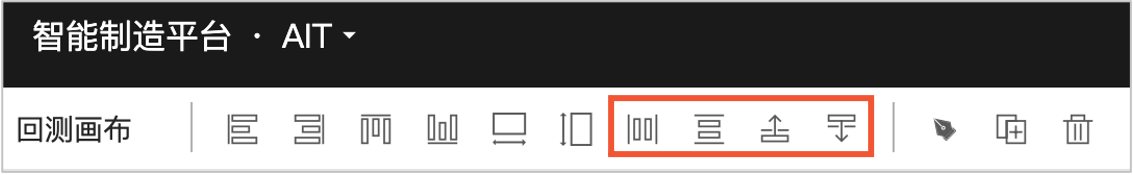

调整层次

各表盘、测点、图片等的展示层次上,建议图片放最低层,测点和表盘放到最上层。需要对每个对象进行调整层次的操作。

调整层次

批量操作

在图表配置过程中,要注意发布出来的页面有合理的显示比例效果,因此需要在AIT工具中对各对象的位置、比例、尺寸等进行调整。AIT支持批量选择并调整的功能:按住shift,再选中多个需要统一调整的对象,即可进行如拖动位置等的批量操作。
