HaaS510 开板式DTU(2.0版本)

HAAS510-AS

HAAS510-AS

概述

HAAS 510 开板式DTU场景,是针对用户已开发好的设备快速增加4G连云能力的4G CAT1数传模块,通过将模组与用户设备集成到一个外壳内,以保持设备的一体性的同时,降低重新开发PCB的时间消耗,降低模组开发的难度。

HAAS510产品同js脚本的方式,将模组的本地串口通信及通过4G连接云端平台的能力开放给用户,同时为用户提供编写本地业务逻辑的能力,使得用户可以针对不同的应用场景,在设备侧完成数据清洗甚至一些简单的控制功能,给用户更大的创新自有度。

适用场景

  • 原外接WiFi模组设备升级至4G通信。

  • 原TTL串口设备升级4G远程监控运维。

场景举例

  • 美容仪升级为共享设备。

  • 商用净水器升级远程监控

  • 按摩椅升级共享设备

  • 设备增加远程监控能力。

规格

串口

数量:2路,1路用户串口,1路debug串口

电平:TTL

电源

数量:1路

输入电压:DC5V

工作电流:2A(max)

GPIO

数量:4路

电平:3.3V

LED指示灯

电气特性

参数

输入电压

5V DC

输入电流

2A

音频输出功率

37mW

正常工作温度

-35℃- +75℃

存储温度

-40℃- +90℃

ESD性能

接口

接触放电

空气放电

单位

电源端口

±1.5

±4

KV

天线接口

±10

±12

KV

串口

±0.5

±1

KV

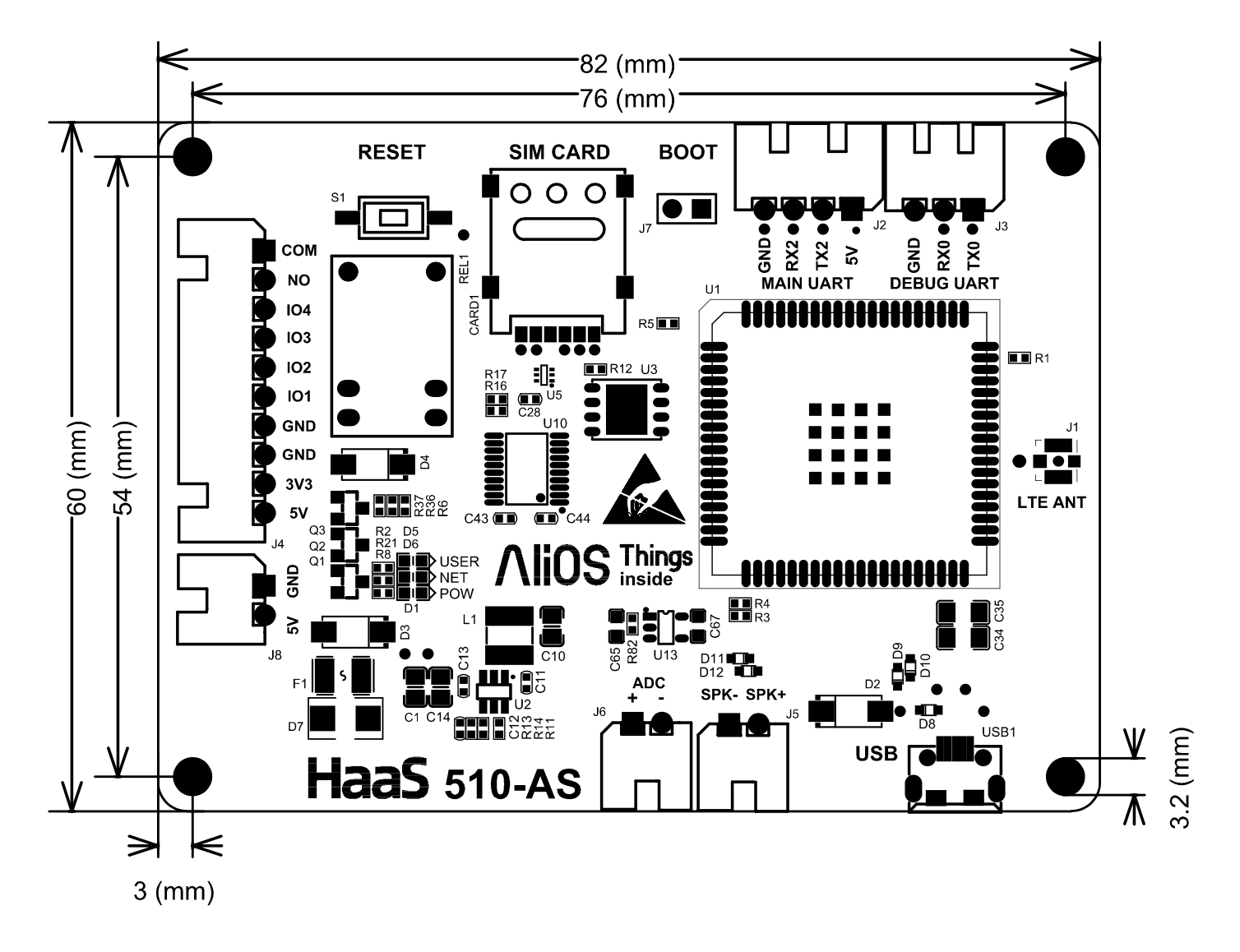

尺寸

尺寸

使用说明

接口说明

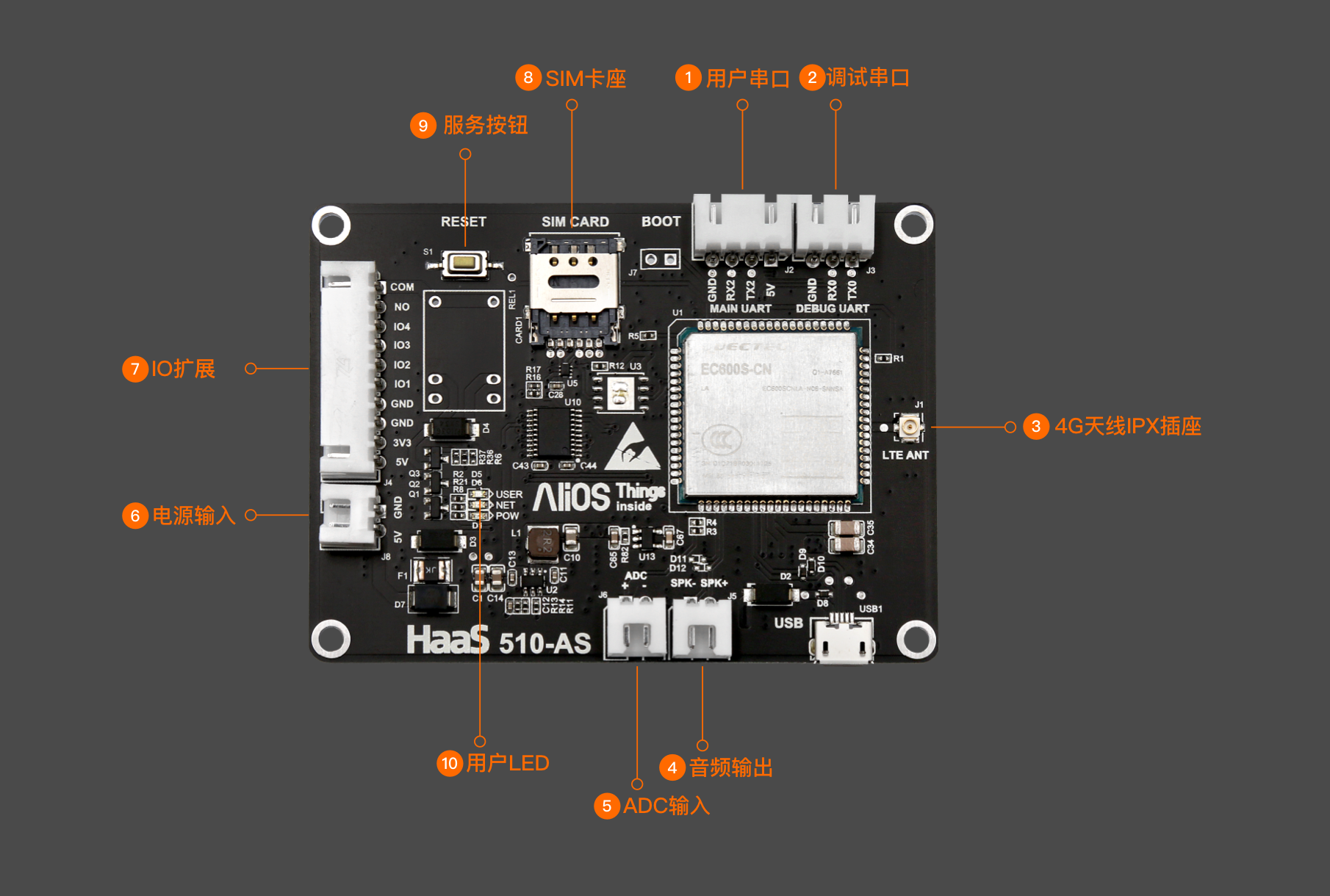

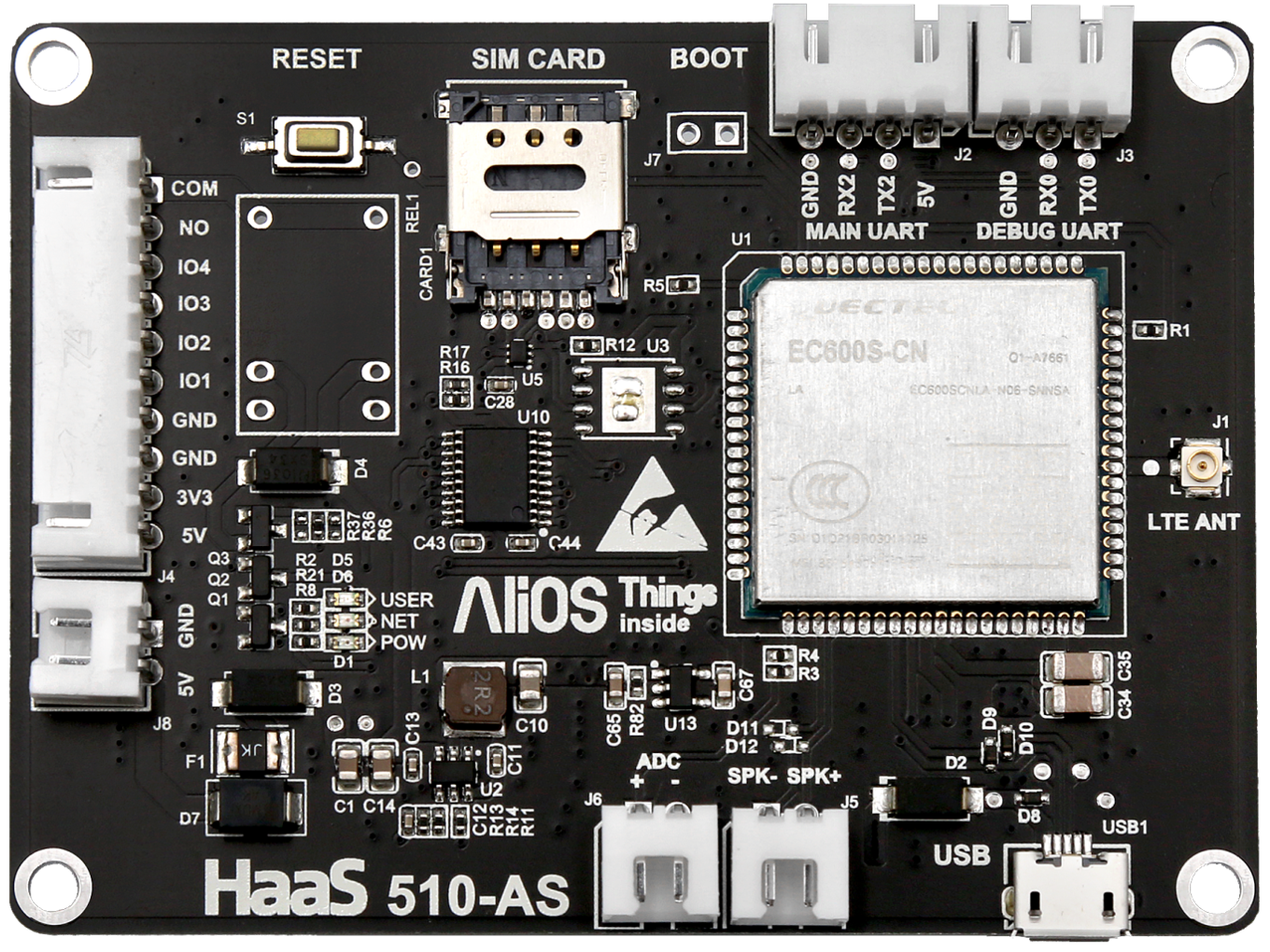

接口标注
  1. 用户串口:

    • 为用户提供的与本地设备进行串口通信的接口。

    • TTL电平。

    • 在精简连接设计时,可以从该口提供系统电源。或通过该口向外部传感器供电。

    • 在js脚本中通过port2进行使用。

  1. 调试串口:

    • 使用轻应用开发时的调试信息输出串口

    • 默认波特率115200

  1. 4G天线IPX插座

    • 外接IPX接口天线或馈线。配送天线为5dB柔性天线。

  1. 音频输出:

    • 差分音频输出口,驱动功率37mW,需外接功放模组使用。

  1. ADC输入:

    • 1路单端ADC采集接口。

    • 电压输入型。

    • 电压输入范围0~3.8V。

    • 输出结果转换后的电压值。

  1. 电源输入接口:

    • 供510运行的电源输入。

    • 在使用用户串口处5V输入的情况下,请勿再接电源。

  1. IO扩展

    • 为用户提供4路GPIO扩展

    • 为用户提供1路输出3.3V电源,用于给外部传感器供电。输出电流<100mA

    • 为用户提供1路5V电源输出,用于给外部传感器供电。输出电流<100mA

扩展IO在js脚本中的port映射关系

板上IO丝印名称

JS脚本中PORT编号

IO1

"port":54

IO2

"port":53

IO3

"port":121

IO4

"port":122

  1. SIM卡插座

    • SIM卡插座

  1. 复位按钮

    • 短按实现系统复位

  1. 用户LED

    • 用户可控制LED指示灯。

    • JS脚本中对应PORT:33。

用户连接示例

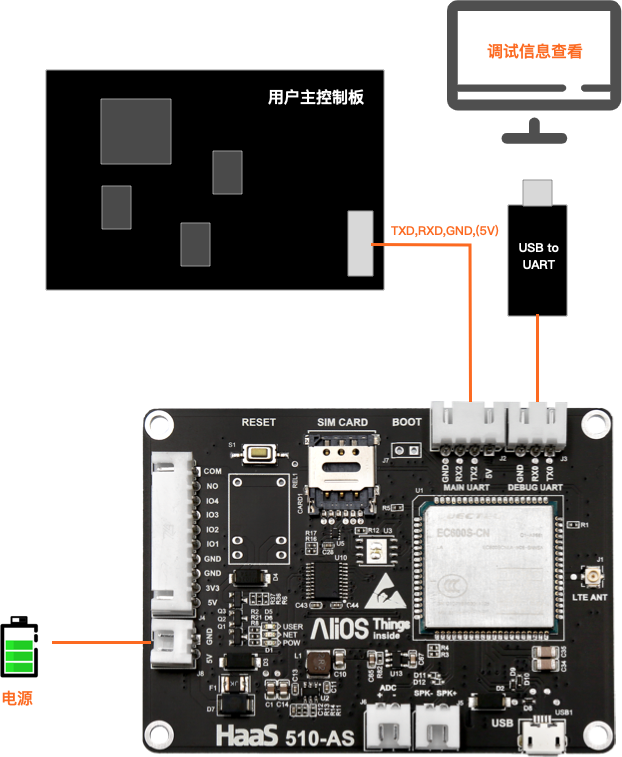

1. 既有设备快速增加4G连接能力场景

用户连线示例

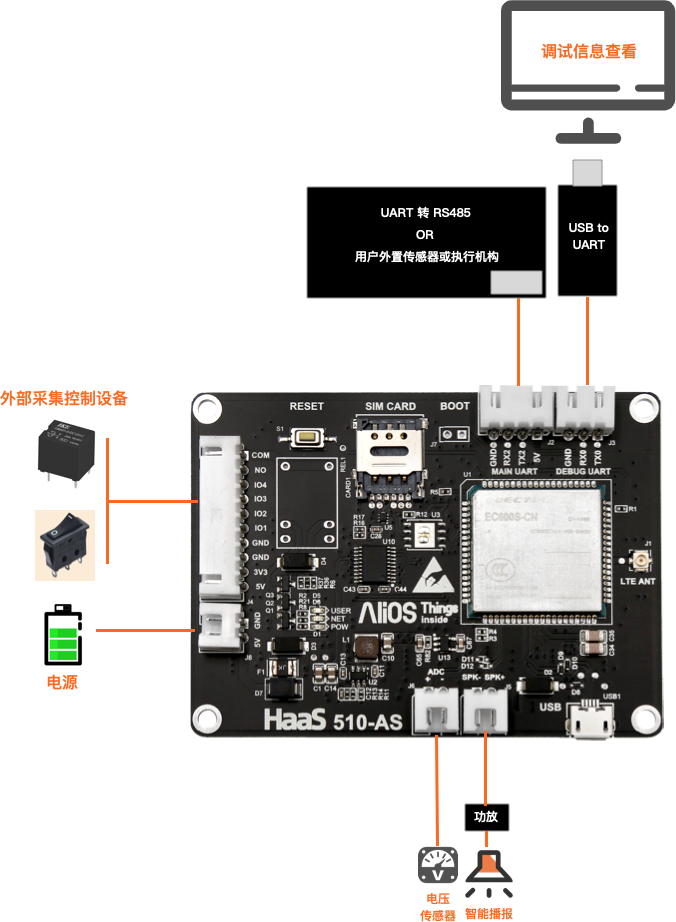

2. 通过510直接构建智能4G设备

510构建智能设备

快速开始

下载AMP开发工具

windows版 AMP工具

MAC OS版 AMP工具

工具下载完成后,解压到本地文件夹,建议不包含中文路径。

解压后工具包中包含如下文件

.
├── dist                                    // 工具所在目录
│   ├── README.md
│   ├── amp                             // amp工具可执行文件
│   ├── app                             // 示例 helloworld 工程文件夹
│   │   ├── app.js
│   │   └── app.json
│   └── bindings.node
└── engines                             // 工具其他依赖文件夹

通过轻应用AMP工具通过本地串口完成用户应用下载

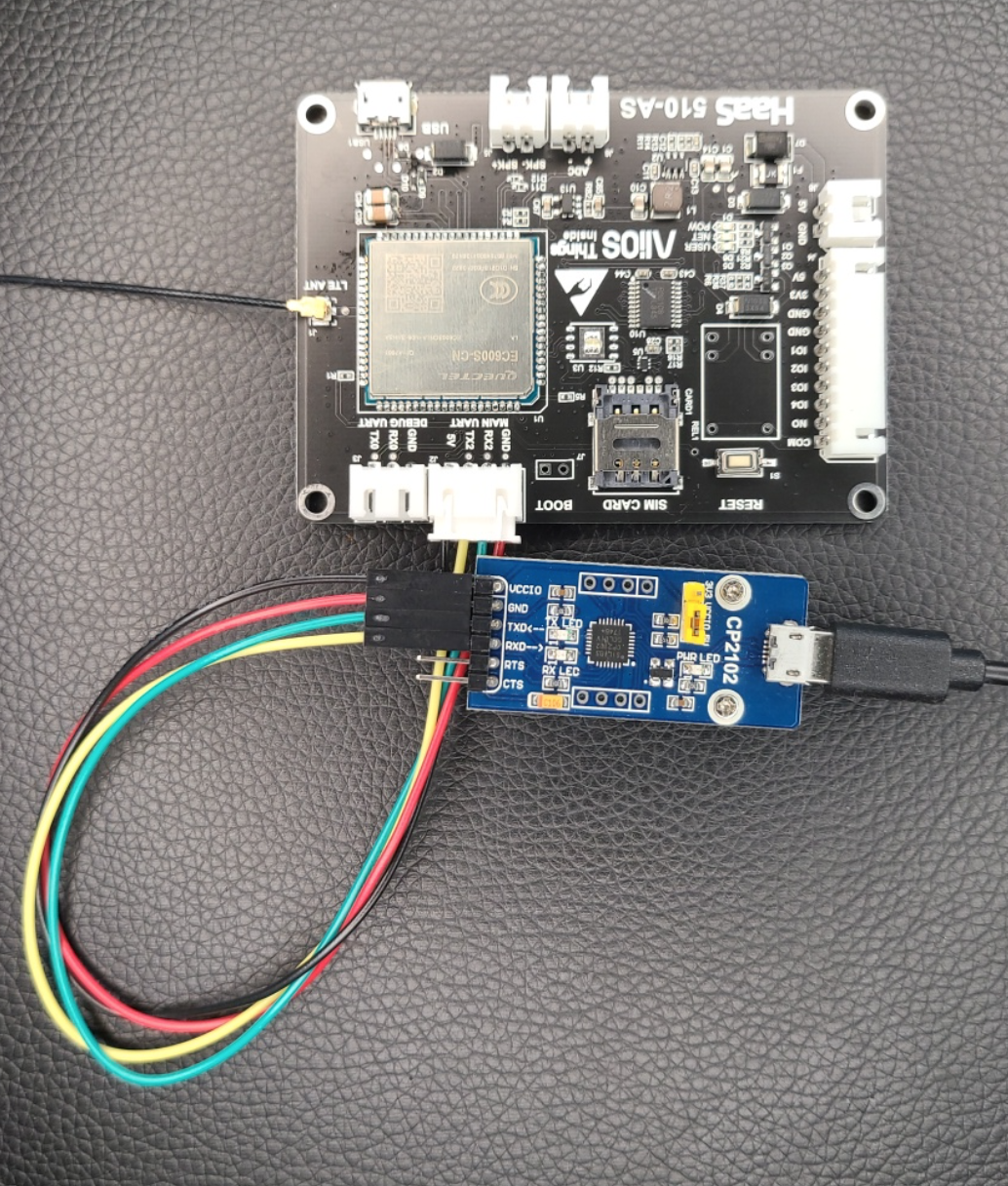

将用户应用下载至HaaS 510设备需要通过设备的用户串口完成,在进行下载之前,参考下图完成数据线连接。

注意,如果使用了USB转串口模组提供的5V来给板供电,请断开Vin接口供电线。

调试线连接

windows环境下命令使用

命令示例:

amp serialput 用户APP路径 串口设备地址

在命令行状态下进入amp工具所在目录,执行

windows下命令示例:

amp.exe serialput app COM3(此处COM根据自己usb转串口的port号设置)

工具在完成APP打包后,会提示用户重启设备,此时点按板上复位键,等待设备自动完成下载。

完成下载后,设备将自动引导新的APP运行。

出货信息

物料清单

1、主板 x 1

2、FPC天线 x 1

订货信息

订货型号:HAAS510-24B

包装形式

MPQ:1pcs

  • 采用静电袋单板独立包装出货。

整箱数量:100pcs

  • 包装箱尺寸:350x190x230 mm

开发参考附件

JS开发入门

JS API接口参考
