软件部署

阿里云Vlog软件部署流程包含一体机激活、应用安装、产品配置、摄像头配置4步操作流,硬件部署条件确认和应用体验2步引导流,总计6个步骤。

前提条件

软件部署前提条件用以帮助用户确认现场条件是否已满足软件部署的要求,主要包含以下几点:

  • 服务器已上架,电源线已经正确安装,电源灯常亮。

  • 摄像头和服务器可以网络互通。

  • 服务器能连接外网,上行带宽不小于200M。

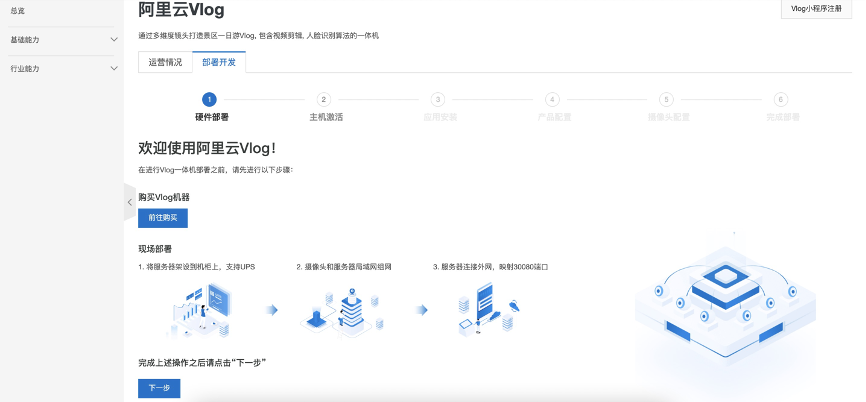

软件部署前提条件

主机激活

主机激活分为如下几个步骤:

  • 检查授权。如下图所示,以下“日志服务”,“访问控制”和“云资源权限”都需要进行开通授权。(此步骤在前一章节“Vlog能力开通及授权”步骤中已经完成)

授权
  • 创建集群。如下图所示,创建集群这一步需要填入“集群名称”,“公网IP”和“端口号”这3个字段。其中“公网IP”和“端口号”为可选项,如有则填写。“集群名称”可自定义,每个景区实例只能创建一个集群。“公网IP”即由运营商分配给业主的固定IP地址,此IP地址一般配置在路由器上,并通过路由器上的NAT/端口映射功能实现边缘一体机与公网的互联互通。

创建集群
  • 激活主机。集群创建成功后,点击“激活主机”,在弹出框中填入“主机名称”和“主机序列号”。“主机名称”自定义,支持数字、小写英文字母、短划线(-),长度限制为4~30个字符,不能以短划线(-)开头或结尾。“主机序列号”通过找到张贴在边缘一体机上的硬件标签(下图橙色标签),获取SN码然后填入。

主机SN码
警告

可针对激活后的集群和主机进行删除,若删除后,则后续动作中完成的配置也将同步清除。

应用安装

Vlog应用安装包含“Link Visual 边缘视频”和“新华智云智能文体”,设备激活后点击“一键安装全部”即可一键远程安装。

应用安装

应用安装状态机如下图所示,因所有应用同步安装,若单一应用为安装不成功,则持续重试,直至安装成功。

应用安装状态机
注意

备注1:应用的整体安装时间依赖于网络带宽。

产品配置

应用安装完成后,即可进入产品配置界面。产品配置界面包含“Vlog管控台”和“Link Edge管控台”,通过这两个远程控制台可以进行摄像头连接配置及Vlog业务数据配置。

产品配置
  • Link Edge控制台

默认账号密码请联系技术支持人员获取。点击进入后,依次点击如下“设备管理”和“添加设备”进行摄像头数据配置。

linkedge本地控制台

如之前的摄像头网络配置环节选择的是ONVIF协议,那么这里的协议类型就选择ONVIF,账号密码则填入之前在摄像头中创建的ONVIF账号密码。

如之前的摄像头网络配置环节选择的是GB协议,那么这里的协议类型就选择GB协议, 后续填入摄像头的GB id和密码即可。

  • Vlog管控台

首次使用Vlog管控平台配置,请联系阿里云获取技术支持。

摄像头配置

在上一步“LinkEdge控制台”配置完摄像头参数后,在“摄像头配置”页会自动生成摄像头的后台接入配置。可使配置人员通过边缘一体机代理的方式访问摄像头配置后台,便于远程根据视频生成效果进行摄像头参数的配置。

同时支持调整云台方向和焦距(部分摄像头支持,此为白名单功能,如需启用请联系阿里云)。

摄像头配置

完成部署

配置完成后,会生成一个此景区的小程序二维码,运营人员可以模拟游客行走路线去摄像机前留下影像,并在小程序中扫脸下载Vlog,查看摄像机拍摄画面、抓拍角度等是否符合要求,测试系统是否运行正常。

部署完成
