本文的结构对象指的是在业务域中的应用服务中定义的结构对象,用于作为应用服务方法的出入参。本文为您介绍如何新建、编辑及删除结构对象。

新建结构对象

  1. 登录BizWorks,单击左侧导航栏1图标。在概览页面的左上角,单击1图标,从项目下拉列表中选择目标项目实例。1
  2. 单击1图标,在领域建模导航栏中,选择技术建模 > 业务域
  3. 业务域页面,单击目标业务域名称后,在目标业务域版本列表中,单击目标版本。
  4. 在目标业务域的技术建模页面,单击应用服务页签后,单击结构对象

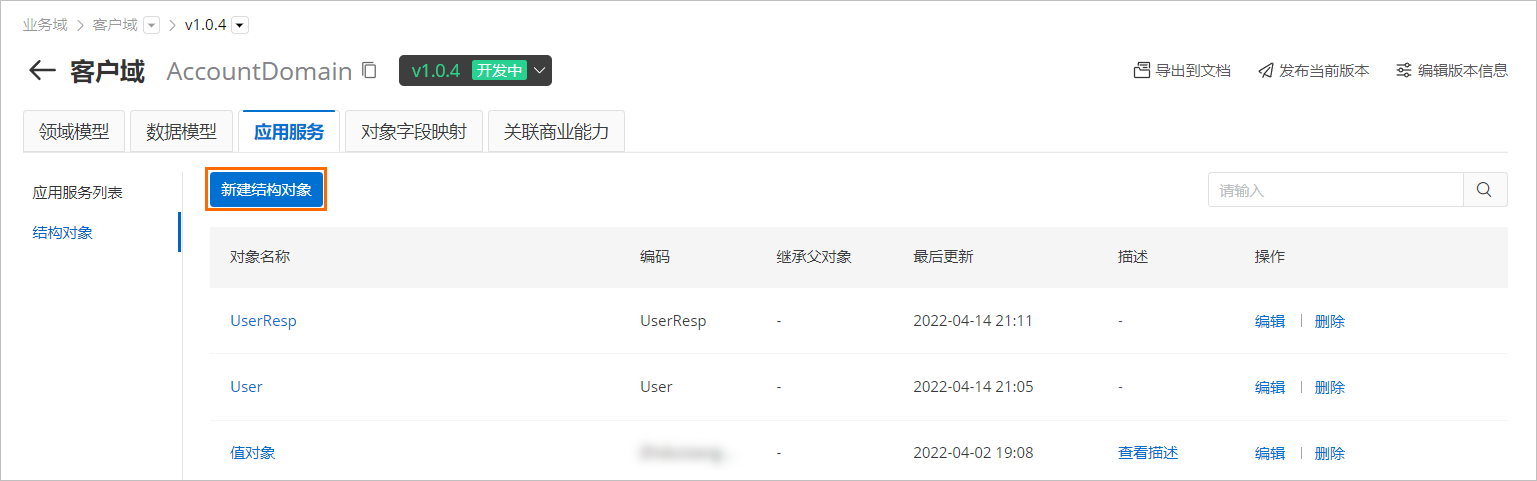

  5. 单击新建结构对象1
  6. 新建结构对象面板,设置基本信息1
    参数 说明
    对象名称 自定义结构对象名称。
    编码 英文字母和数字的组合,长度不得超过80个字符,需以大写字母开头,且在业务域内唯一。
    父对象 父对象下拉列表中选择目标继承父对象。
    说明 您在选择目标继承父对象时,需避免选择会导致循环继承问题的继承父对象,否则在后续编排服务时会报错。
    描述 输入结构对象的描述信息,可选填。
  7. 单击字段页签,单击添加,配置字段参数。结构对象字段
    参数 说明
    字段名称 自定义结构对象字段名称。
    编码 英文字母和数字的组合,长度不得超过80个字符,需以小写字母开头,且在该结构对象内唯一。
    数据类型 通过下拉列表选择:
    • 基本类型:Boolean、Byte、Short、Integer、Long、Float、Double、BigDecimal、Date、Char、String。
    • 集合类型:List<基本类型或结构对象编码>、Set<基本类型或结构对象编码>、Map<基本类型或结构对象编码>。
    • 对象类型:本业务域中已创建且保存的结构对象。
      注意 如果要选择当前正在创建的结构对象,请在完成基本信息配置后单击创建,再从结构对象右侧操作栏中的编辑进入。
  8. 可选:单击结构预览页签,您可以预览结构对象的结构。1
    说明 如果结构对象设置了父对象,在该结构对象的结构预览页签您能看到父对象的所有字段信息。
  9. 单击新建结构对象面板左下角的创建,保存配置信息。您可以在结构对象列表中查看、编辑或删除您创建的结构对象。

编辑结构对象

  1. 在结构对象列表中,单击目标对象名称或者目标对象右侧操作列下的编辑
  2. 编辑结构对象面板,完成配置信息修改。
  3. 单击保存

删除结构对象

  1. 在结构对象列表中,单击目标对象右侧操作列下的删除
  2. 在二次确认对话框中,单击删除
