本文介绍在VPC网络下的ECS实例接入可观测监控 Prometheus 版后，如何监控ECS实例中的Java应用。

前提条件

  • 已创建Java应用。

    Spring Boot作为最主流的Java Web框架，在其生态中有着丰富的组件支持，可以通过Actuator和Micrometer很好的与可观测监控 Prometheus 版对接，因此，本文以Spring Boot Java应用为例。如果您还没有创建Java工程，可使用Java工程脚手架直接创建一个Java Maven Project。

  • 已将VPC网络下ECS实例接入可观测监控 Prometheus 版。具体操作，请参见Prometheus实例 for ECS。
说明 本文中的参数取值均为示例，您可以根据实际情况进行修改。

操作步骤

  1. 在Project的pom.xml中添加以下依赖。
    <dependency>
    <groupId>org.springframework.boot</groupId>
  <artifactId>spring-boot-starter-actuator</artifactId>
   <version>2.3.7.RELEASE</version>
</dependency>
<dependency>
  <groupId>io.micrometer</groupId>
  <artifactId>micrometer-registry-prometheus</artifactId>
  <version>1.5.1</version>
</dependency>
    说明
    • Spring Boot Actuator为Spring Boot提供了一系列产品级的特性：监控应用程序、收集元数据、运行情况或者数据库状态。更多详情，请参见Spring Boot文档。
    • Micrometer作为底层的度量工具，是监控度量的门面，相当于SLF4J在日志框架中的作用，其支持按照各种格式来暴露数据，包括Prometheus格式。
  2. 修改Spring Boot配置文件。
    • 如果您的Spring Boot配置文件为application.properties格式，请参考以下命令修改配置。
      # 应用名称
spring.application.name=demo

# 应用服务Web访问端口
server.port=8080

#可选配置
#management.endpoints.enabled-by-default=true
#management.endpoints.web.base-path=/actuator

#暴露Prometheus数据端点  /actuator/prometheus
management.endpoints.web.exposure.include=prometheus
#暴露的Prometheus数据中添加application label
management.metrics.tags.application=demo
    • 如果您的Spring Boot配置文件为application.yml格式，请参考以下命令修改配置。
      server:
  port: 8080
spring:
  application:
    name: spring-demo
management:
  endpoints:
    web:
      exposure:
        include: 'prometheus' # 暴露/actuator/prometheus
  metrics:
    tags:
      application: demo
  3. 检查服务。
    启动应用后通过浏览器访问以下地址进行测试。
    http://localhost:8080/actuator/prometheus
    说明
    • 请根据实际情况替换命令中的localhost和端口。
    • 建议在其他ECS实例上也进行地址测试（http://[ECS IP]:port/actuator/prometheus），检查连接是否通畅，避免被安全组限制。

    预计可得到以下返回结果。

    # HELP jvm_memory_committed_bytes The amount of memory in bytes that is committed for the Java virtual machine to use
# TYPE jvm_memory_committed_bytes gauge
jvm_memory_committed_bytes{application="demo",area="heap",id="G1 Eden Space",} 1.30023424E8
jvm_memory_committed_bytes{application="demo",area="heap",id="G1 Old Gen",} 1.28974848E8
jvm_memory_committed_bytes{application="demo",area="nonheap",id="Metaspace",} 4.9627136E7
jvm_memory_committed_bytes{application="demo",area="heap",id="G1 Survivor Space",} 9437184.0
jvm_memory_committed_bytes{application="demo",area="nonheap",id="CodeHeap 'non-profiled nmethods'",} 7077888.0
jvm_memory_committed_bytes{application="demo",area="nonheap",id="Compressed Class Space",} 6680576.0
jvm_memory_committed_bytes{application="demo",area="nonheap",id="CodeHeap 'non-nmethods'",} 2555904.0
# HELP jvm_threads_states_threads The current number of threads having NEW state
# TYPE jvm_threads_states_threads gauge
jvm_threads_states_threads{application="demo",state="waiting",} 11.0
jvm_threads_states_threads{application="demo",state="blocked",} 0.0
jvm_threads_states_threads{application="demo",state="timed-waiting",} 7.0
jvm_threads_states_threads{application="demo",state="runnable",} 14.0
jvm_threads_states_threads{application="demo",state="new",} 0.0
jvm_threads_states_threads{application="demo",state="terminated",} 0.0
  4. 添加服务发现。
    1. 登录Prometheus控制台。
    2. 在左侧导航栏单击监控列表，进入可观测监控 Prometheus 版的实例列表页面。
    3. 单击目标Prometheus实例的名称。
    4. 在左侧导航栏单击服务发现，然后单击配置页签。
    5. 在配置页签可以通过以下两种方式添加服务发现。

      方式一：修改默认服务发现

      1. 在默认服务发现页签，单击vpc-ecs-service-discovery右侧的详情。
      2. 在弹出的对话框中修改以下内容，然后单击确认。
        • 将默认的端口8888改为实际的端口，例如：8080。
        • 将默认的路径/metrics改为实际的路径，例如：/actuator/prometheus。
        默认服务发现修改

        此处会采集当前VPC网络下所有ECS实例上的8080/actuator/prometheus端点。

        如果您只希望采集部分ECS实例，则可以通过配置tag_filters来对ECS实例按标签进行过滤。
        #格式如下
   tag_filters:
       - key: 'testKey'
         values: ['testValue']
        添加实例过滤标签
        然后在ECS管理控制台中为ECS实例添加对应的标签。具体操作，请参见编辑实例标签。ECS控制台中添加标签

      方式二：自定义服务发现

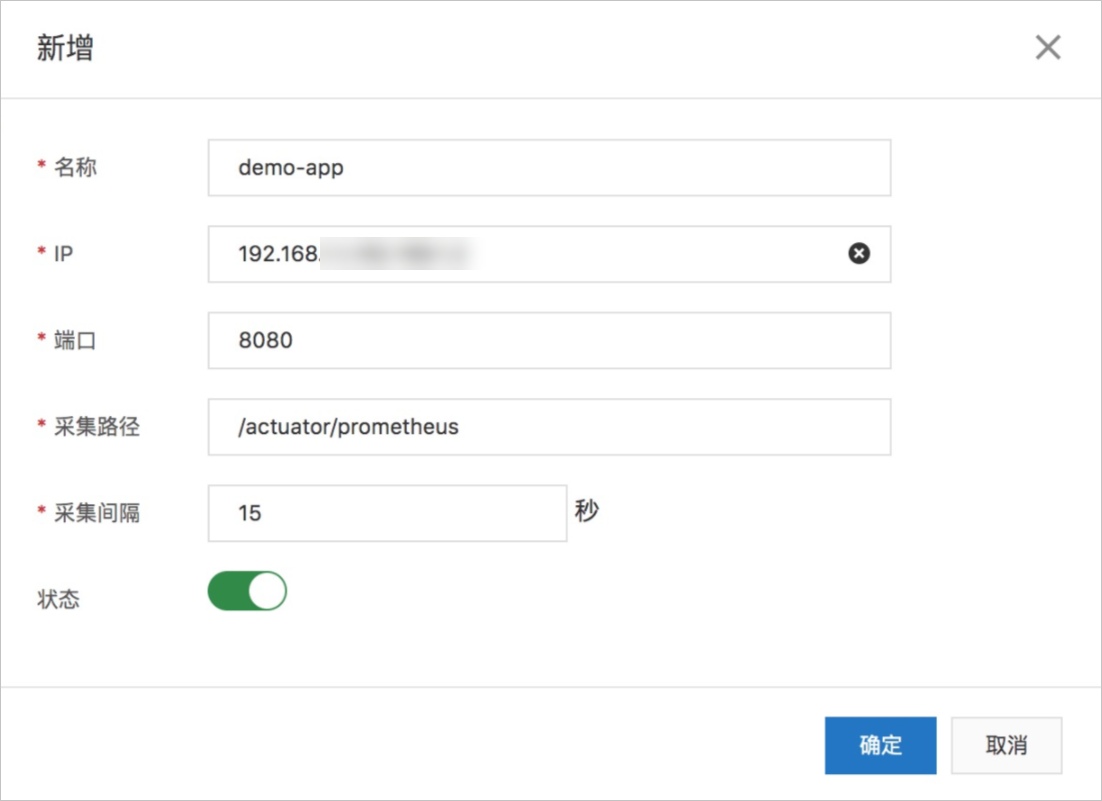

      1. 在自定义服务页签，单击新增。
      2. 在弹出的对话框，输入采集的指标参数，然后单击确定。
  5. 创建Grafana大盘。
    1. 在控制台左侧导航栏单击大盘列表。
    2. 在大盘列表页面单击右上角的进入Grafana专家版创建大盘。
    3. 在左侧导航栏选择+ > Import。
    4. 在Import页面的Import via grafana.com文本框，输入Prometheus提供的JVM大盘模板的ID4701，然后在其右侧单击Load。
      说明 如需获取其他Grafana大盘模板，请参见Dashboards。
      JVM大盘模板
    5. 在Prometheus下拉列表，选择您的VPC网络下的数据源，然后单击Import。

      VPC网络下的数据源名称格式为：vpc-****。

      Grafana选择VPC网络数据
      导入成功后即可查看Grafana大盘。Grafana大盘数据

相关操作

如果您需要监控Java应用中的某个API请求次数，可以执行以下操作。

  1. 创建一个示例Controller，Java文件内容如下。
    @RestController
@RequestMapping("/v1")
public class IndexController {

    @Autowired
    MeterRegistry registry;

    private Counter counter_index;

    @PostConstruct
    private void init(){
        counter_index = registry.counter("demo_app_requests_method_count", "method", "IndexController.index");
    }

    @RequestMapping(value = "/index")
    public Object index(){
        try{
            counter_index.increment();
        } catch (Exception e) {
            return e;
        }
        return counter_index.count();
    }

}
  2. 执行以下命令测试Java示例代码是否正常运行。

    如果命令能够访问，则说明Java示例正常工作。

    curl http://127.0.0.1:8080/v1/index
  3. 进入上面创建的Grafana大盘页面。
  4. 单击页面右上角的Grafana大盘新增面板图标，然后单击+Add new panel。
  5. 在Edit Panel页面的Query区域的下拉列表中选择VPC网络下的ECS数据源。在A折叠面板的Metrics右侧文本框输入以下PromQL查询语句。
    demo_app_requests_method_count_total{application="demo",method="IndexController.index"}
    最佳实践PromQL查询
  6. 在右侧Panel页签输入面板的名称，例如：index count。
  7. 单击右上角Save，在弹出的对话框中单击Save。
    配置完毕后，在Grafana大盘新增的index count面板中即可查看API请求次数。新增的面板
