多账号全栈可观测大盘方案

更新时间：
我的收藏

方案概述

可观测性指依据系统外部输出推断及衡量系统内部状态。通过建设可观测性平台，高效全面的收集系统运行状态数据，在此基础上将系统各个维度的指标统一展示，能够快速发现当前系统存在的风险。

本方案介绍基于Prometheus + Grafana + Arms应用监控 + SLS 构建覆盖应用全栈的统一可观测大盘，帮助客户基于Grafana来配置多账号全栈可观测大盘。

方案优势

使用阿里云丰富的开箱即用的产品能力

相比于通过开源组件自建监控体系，本方案使用阿里云成熟产品提供包括默认大盘、数据采集等功能，可以快速构建一套成熟的生产环境。

支持跨账号场景的数据聚合和可观测

对于使用多账号的企业客户来说，如何将多个账号内的数据打通实现统一聚合展示非常关键。本方案也提供了一种打通多个账号的数据源，实现综合可观测实践。

支持按部门团队确定权限范围

Grafana服务提供3种权限管理方式，来应对大型企业在权限管理的诉求。

客户场景

多账号指标统一可观测

场景描述

为了获知系统的整体状态，需要从每个组件收集指标。同时还需要知道历史状态、在时间区间里状态是如何变化的。为了达到这个目的，就意味着需要不断地从组件中收集状态数据。一旦有了这些指标数据，就可以构建内容丰富的仪表盘视图了，比如Grafana大盘。

常见的指标包括：云服务、PaaS组件指标、应用性能指标、容器指标及业务指标等。

适用客户

  • 通过指标进行可观测性的客户。

  • 使用多个阿里云账号的企业客户。

多账号日志统一可观测

场景描述

阿里云的日志服务可以收集各账号内系统日志（如硬件、操作系统日志），业务日志（如页面PV/UV等），云网络流量日志（VPCFlow日志），云产品日志（安全WAF日志、数据库日志等）。同时日志服务提供了日志存储、加工、检索、与复杂分析能力，可以基于客户的实际需求切割出不同的业务指标。

适用客户

  • 基于日志进行分析的企业客户。

  • 使用多个阿里云账号的企业客户。

多账号资源巡检展示结果

场景描述

阿里云的配置审计产品支持对多账号的资源进行巡检，识别风险。有些企业希望将资源的风险巡检结果也能够统一汇聚到Grafana大盘来展现。

适用客户

  • 使用配置审计，并且希望将巡检结果放到Grafana大盘展示

  • 使用多个阿里云账号的企业客户。

方案架构

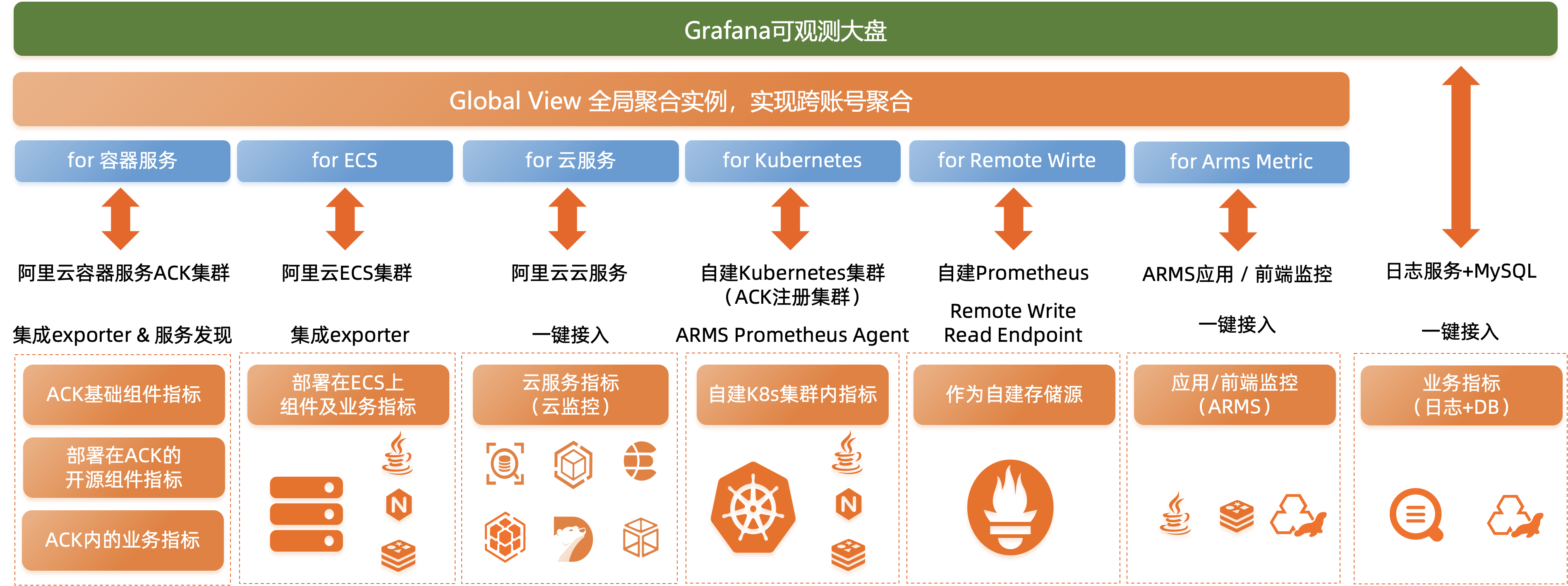

统一可观测大盘方案

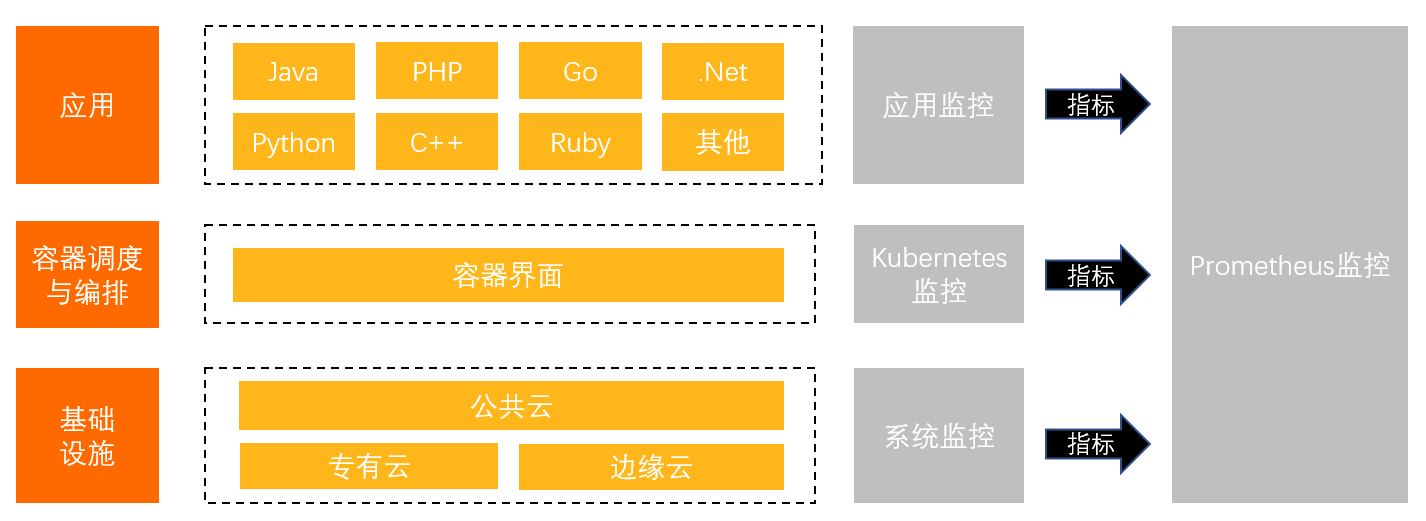

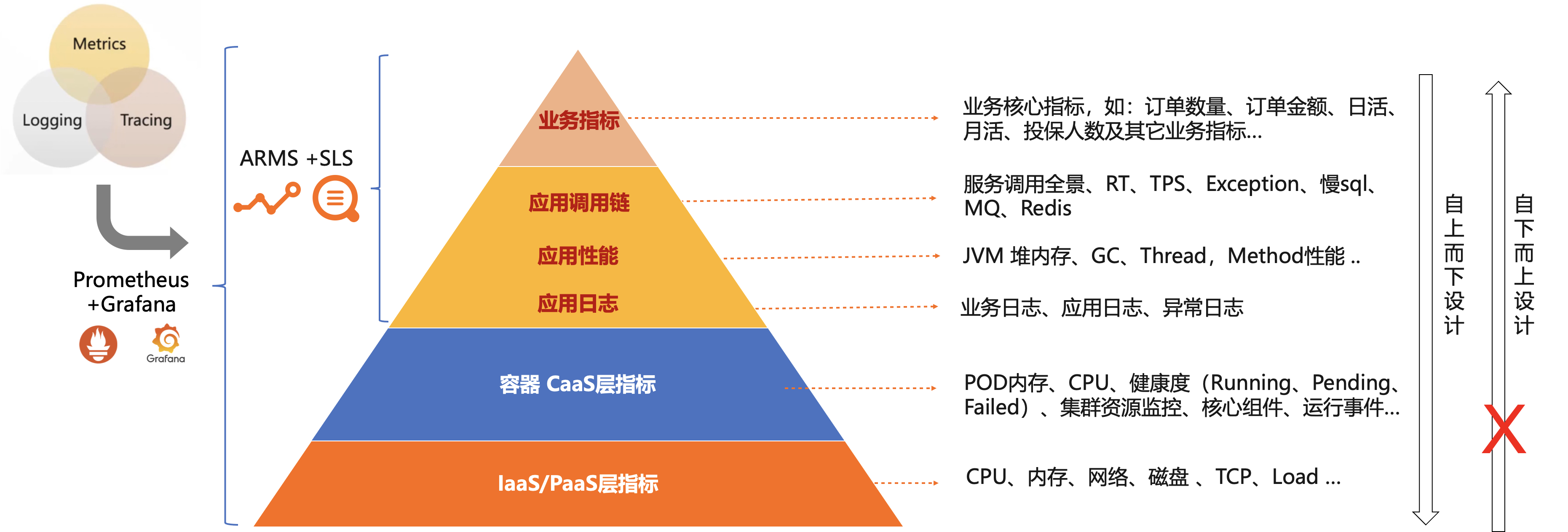

可观测架构分层

从可观测的角度来看，系统架构可以粗略分为4个层次。自下而上分别是：系统层、中间件层、应用层、用户业务层。每层可以使用指标、链路、日志等可观测性方式进行监控。也可以将每一层的可观测指标数据汇聚到同一个Grafana大盘进行展示。

  • 系统层可观测性：这块主要依赖云监控，包含关键的云服务如ECS、RDS、SLB等，针对各个服务提供可用性和性能的各关键指标。

  • 容器性能层可观测性：指基于容器服务ACK构建系统的容器抽象层的可观测场景，包括集群的性能、事件等监控，容器的性能，以及容器组件等监控。

  • 应用性能层可观测性：指基于容器服务ACK构建系统的具体应用场景，包括应用指标性能（Metric）、系统调用链（Tracing）、日志监控（Logging）等，例如基于容器服务构建一个Java应用，JAVA应用的线程数指标等。

  • 用户业务层可观测性：基于容器服务ACK构建的业务系统的具体业务场景，例如基于容器服务构建一套高可用可扩展的网站，网站的业务运营数据PV、UV等，例如应用的成本审计场景等。

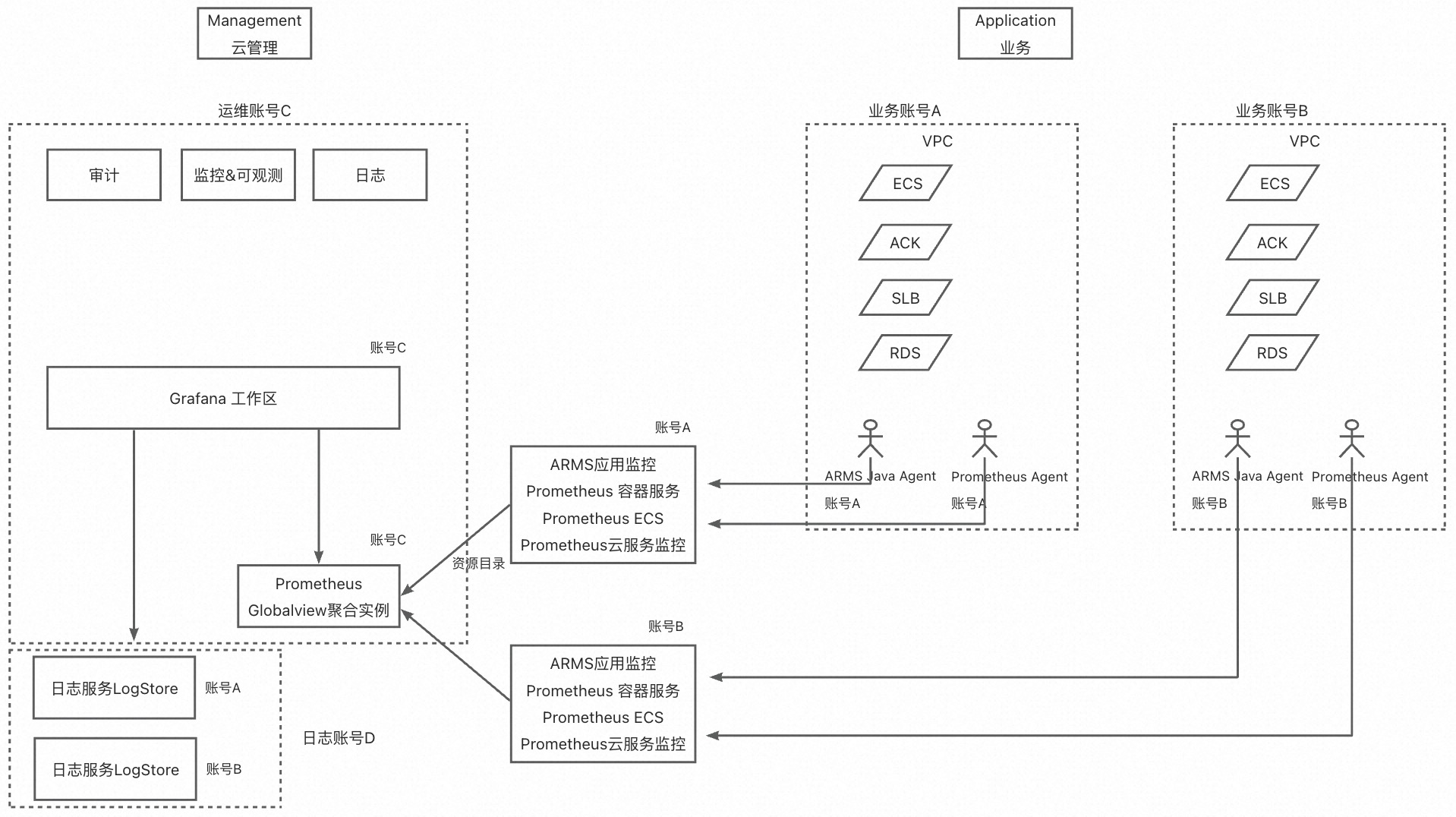

多账号统一可观测架构

将各账号下的可观测数据通过Prometheus的GlobalView和Grafana来统一可视化。

方案中包含3个账号

  • 业务账号A：业务A拥有的账号，运行A业务所需要的云资源，包括ECS，SLB，ACK，RDS等，承担A业务所需的可观测费用支出。

  • 业务账号B：业务B所拥有的账号。

  • 运维账号C：由Cloud Admin部门所拥有的账号，负责统一的监控运维、应用CI/CD等。

产品费用及名词

产品费用

产品名称

产品说明

产品费用

ARMS

ARMS Prometheus监控全面对接开源Prometheus生态，支持类型丰富的组件监控，提供多种开箱即用的预置监控大盘，且提供全面托管的Prometheus服务。借助ARMS Prometheus监控，用户无需自行搭建Prometheus监控系统，因而无需关心底层数据存储、数据展示、系统运维等问题。

收费，详情参见产品计费

云监控

云监控（CloudMonitor） 是一项针对阿里云资源和互联网应用进行监控的服务。云监控服务可用于收集获取阿里云资源的监控指标，探测互联网服务可用性，以及针对指标设置警报。

部分功能免费，高级功能收费。具体可以查看产品计费。

日志服务

日志服务（SLS）是云原生观测与分析平台，为Log、Metric、Trace等数据提供大规模、低成本、实时的平台化服务。日志服务一站式提供数据采集、加工、查询与分析、可视化、告警、消费与投递等功能，全面提升您在研发、运维、运营、安全等场景的数字化能力。

收费，详情参见产品计费

配置审计

（Config）

配置审计（Cloud Config）是一项资源审计服务，为您提供面向资源的配置历史追踪、配置合规审计等能力。面对大量资源，帮您轻松实现基础设施的自主监管，确保持续性合规。

配置审计产品本身免费，详情参见产品计费

安全性

ARMS访问控制

借助访问控制RAM的RAM用户，您可以实现权限分割的目的，按需为RAM用户赋予不同权限，并避免因暴露阿里云账号密钥造成的安全风险。具体可以参考官网文档。

Grafana身份安全

Grafana中存在多种结构用于组织资源和权限，当公司存在多个团队、部门或客户需要服务时，需要考虑如下场景的身份安全问题：

  • 部门A不应该看到部门B的信息，该如何分配账号并管理权限。

  • 不同部门对身份验证、插件等有很大不同，如何配置隔离。

  • 当需要对客户展示公共内容时如何使用户免鉴权查看。

具体可以参考官网文档。

多账号管控策略

通过多账号管控策略可以限制成员账号内的RAM用户去配置监控大盘。这样就可以收敛各个账号内的用户统一到指定运维账号中进行查看。

关于管控策略，可以参考产品官网文档。

注意事项

Grafana登录问题

拥有Admin权限的账号不具备直接创建账号的能力，只有Admin账号可以直接创建账号。Admin账号登录方式：

  • 使用Admin账号和创建工作区时设置的Admin密码登录Grafana。如果忘记密码，您可以在控制台的账号管理页面重置Admin密码。

  • 登录创建工作区的阿里云账号（主账号），然后在Grafana登录页单击Sign in with Alibaba Cloud直接使用当前阿里云账号登录Grafana。

费用分摊

对于多账号企业来说，通过将各业务部署在相应的账号下，可以很方便地将成本归属到不同账号。对于运维账号内的Grafana工作区的费用，可以通过LandingZone中按比例分摊到不同的业务团队。

权限管理

各业务账号可以且只有本业务部门的可观测数据读写权限， 而运维账号拥有所有业务部门的查看权限。具体可以参考官网文档。

实施步骤

实施准备

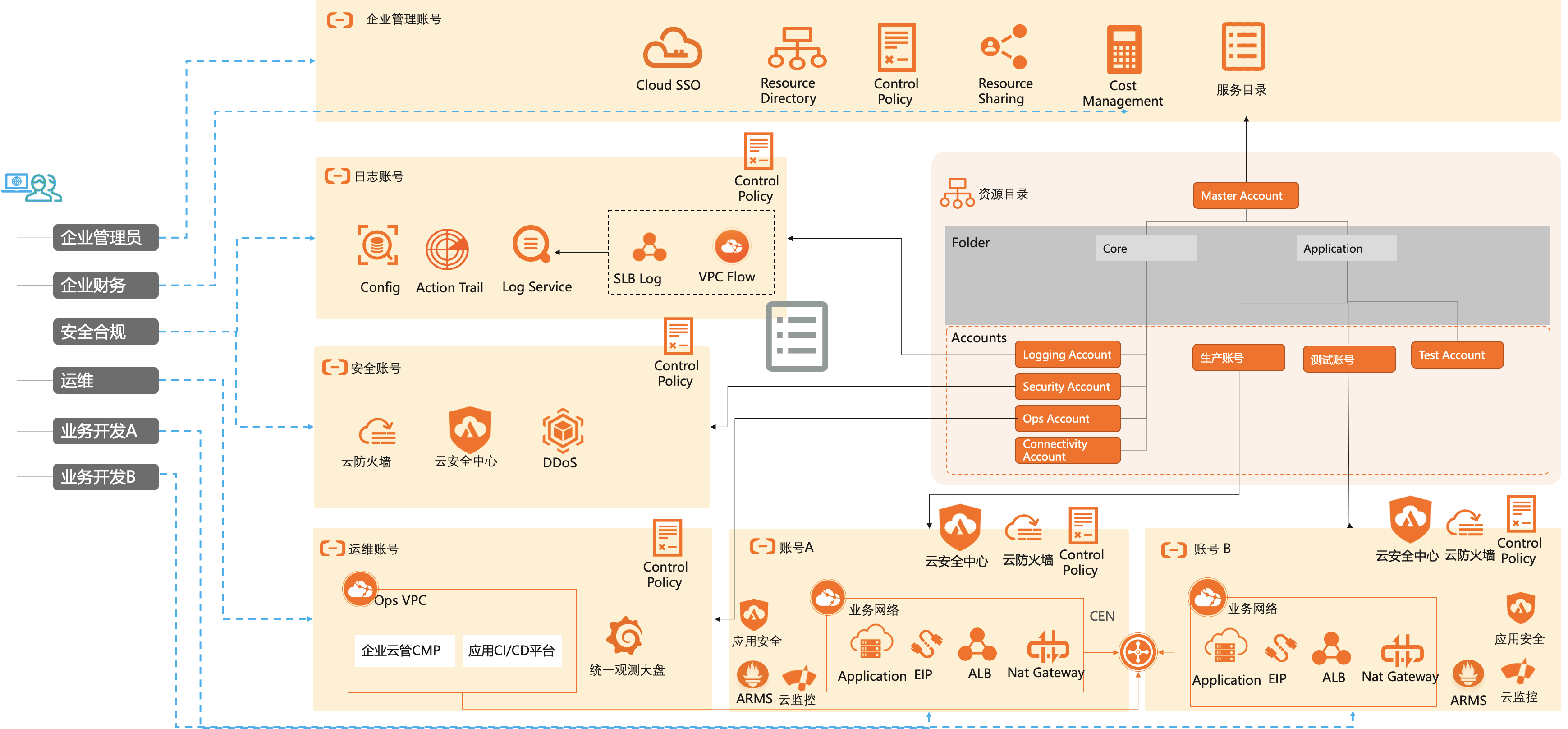

已经按照LandingZone的多账号标准架构实施完成多账号环境。对应演示的多账号架构环境如下：

本方案会在运维账号内创建统一观测大盘，将账号A、账号B及全局的审计结果汇聚展示。相关账号说明：

  • 管理账号：会在这个账号内开启多账号的配置审计，并且将不合规事件及资源投递到日志账号中的日志服务（SLS）

  • 日志账号：会在这个账号内开启日志服务，用于接收不合规资源事件及账号A、账号B内的业务日志

  • 运维账号：会在这个账号内创建Grafana大盘，并将账号A、账号B内的指标数据及日志账号的日志数据统一展示

  • 业务账号：开通企业云监控及ARMS实例，用于采集云服务指标。配置跨账号的日志投递，将业务日志投递到日志账号内。

  • 使用企业管理员或企业管理员的拥有管理员权限的RAM角色调用OpenAPI，为想要创建跨账号GlobalVIew实例的成员（本方案中请选择运维账号）设置可信服务的委派管理员角色，其参数及说明如下：

    • 服务地址：中国内地选择华东2（上海），国外选择新加坡。

    • AccountId：填写需要创建跨账号GlobalVIew实例的成员用户ID（本方案中选择运维账号）。

    • ServicePrincipal：填写prometheus.aliyuncs.com。

实施时长

在实施准备工作完成的情况下，本方案实施预计时长60分钟。

场景规划

本文会列举常见的几个场景来介绍实施步骤

  • 场景1：云服务指标统一可观测

  • 场景2：资源巡检结果统一可观测展示

场景1：云服务指标可观测

业务账号云服务监控

业务账号下的基础云服务的监控数据，包括ECS，SLB，RDS等，通过Prometheus监控中云服务监控，采集到各自账号下的Prometheus实例。

登录业务账号A、B里面完成云服务监控配置。具体可以参考产品文档

统一监控数据

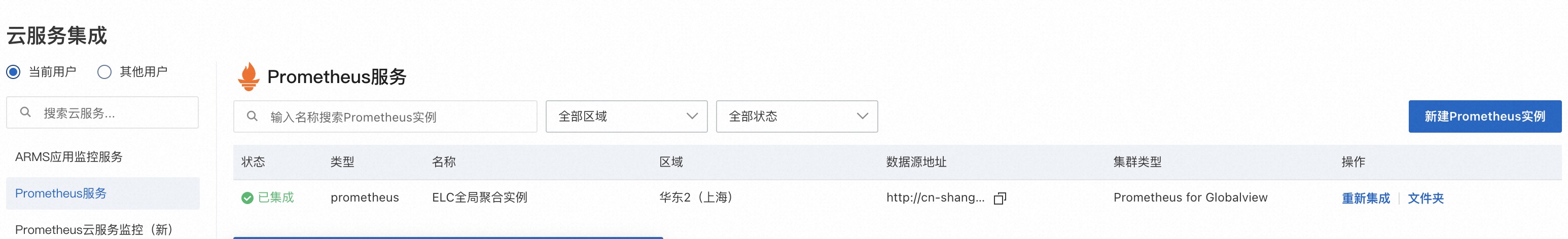

在运维账号下创建如下globalview实例

  • 云服务监控，通过globalview中资源目录的集成，加入业务账号A和B中的Prometheus云服务监控实例，统一管理云服务监控相关的大盘。

    参数说明：

    • 全局聚合实例名称：填写企业易识别的实例名

    • 选择聚合的实例：选择资源目录里面相应成员账号及相关实例

具体可以参考产品文档

统一数据可视化

在运维账号下创建grafana工作区，配置与Prometheus集成。

登录grafana，可以看到已经内置了云服务的Dashboard

场景2：资源巡检结果统一可观测展示

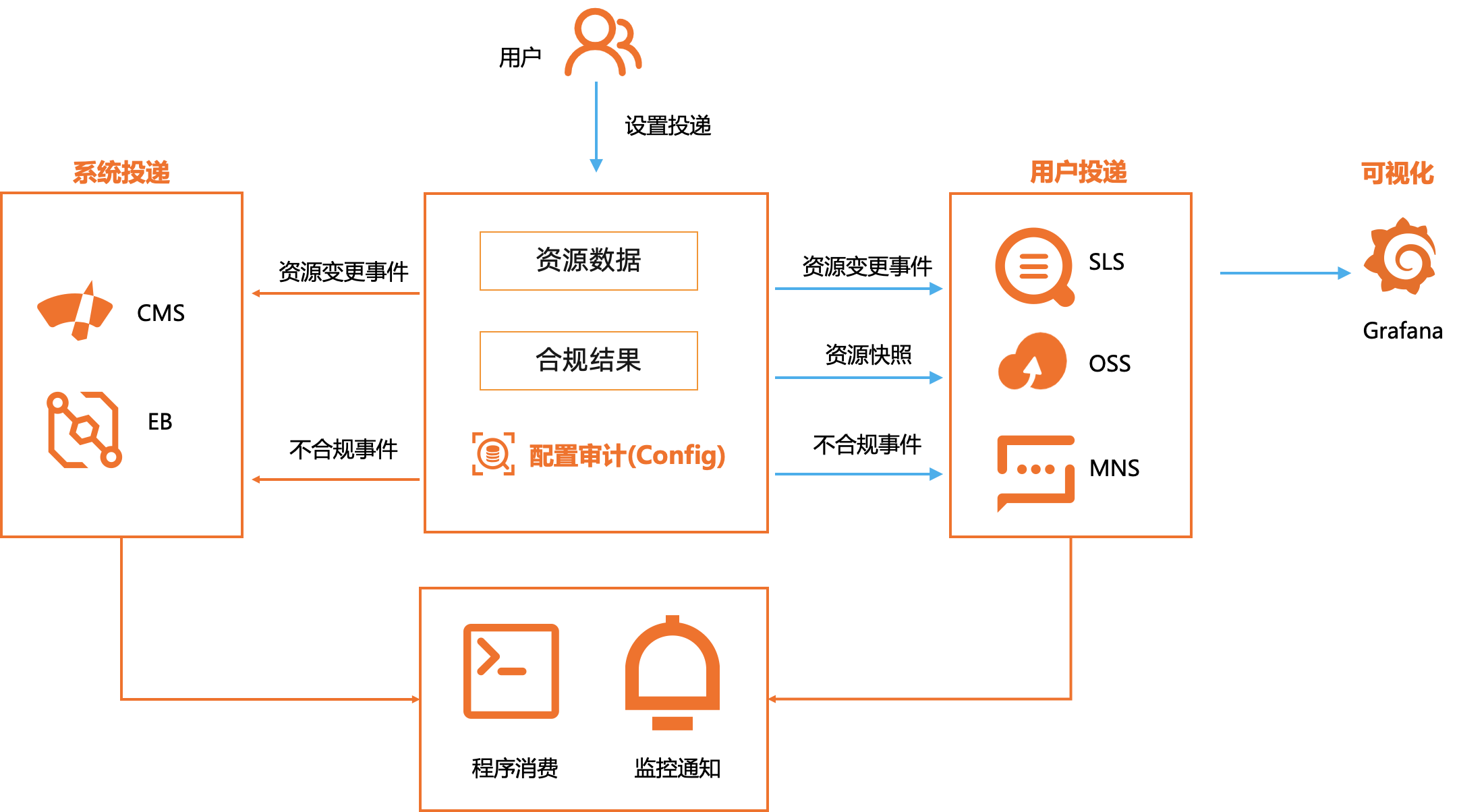

开启多账号配置审计

首先在企业管理账号中完成配置审计的开通与配置

新建全局账号组

  1. 登录配置审计控制台。

  2. 在左侧导航栏，单击账号组。

  3. 在账号组页面，单击新建账号组。

  4. 在新建账号组页面，先设置账号组名称和描述，再选择账号组类型为全局。

  5. 单击提交。在账号组列表中，目标账号组的状态为创建完成，说明新建账号组成功。您还可以查看目标账号组的名称、描述、成员账号数量、账号组类型和创建时间。

设置投递数据到日志服务SLS

  1. 登录配置审计控制台。

  2. 在左侧导航栏，单击投递。

  3. 在投递页面，单击左上角的新建投递。

  4. 在新建投递页面，先输入投递名称，再选择投递渠道为日志服务SLS，然后设置日志服务SLS的相关参数。您可以在当前企业管理账号中新建日志项目，也可以选择当前企业管理账号或其他成员账号中已有日志项目。该日志项目用于接收企业管理账号和所有成员账号的资源投递数据。

详细的操作步骤见产品链接。

这样配置之后，就可以将多账号内不合规资源事件统一投递到日志账号的特定SLS Project中。

在运维账号配置Grafana

首先创建一个工作区，单独购买一个独立的工作区，如果用户当前已经有一个独立工作区那可以直接使用无须再购买。

添加数据源

添加日志服务SLS数据源，参数链接

选择类型：Type: log-service-datasource

创建大盘面板

首先创建第一块大屏：按账号维度统计不同账号的不合规条目数

Query语法：

*| select regexp_extract("evaluationResultIdentifier", '"resourceOwnerId":(.*?),',1) as account,count(*) as number group by account

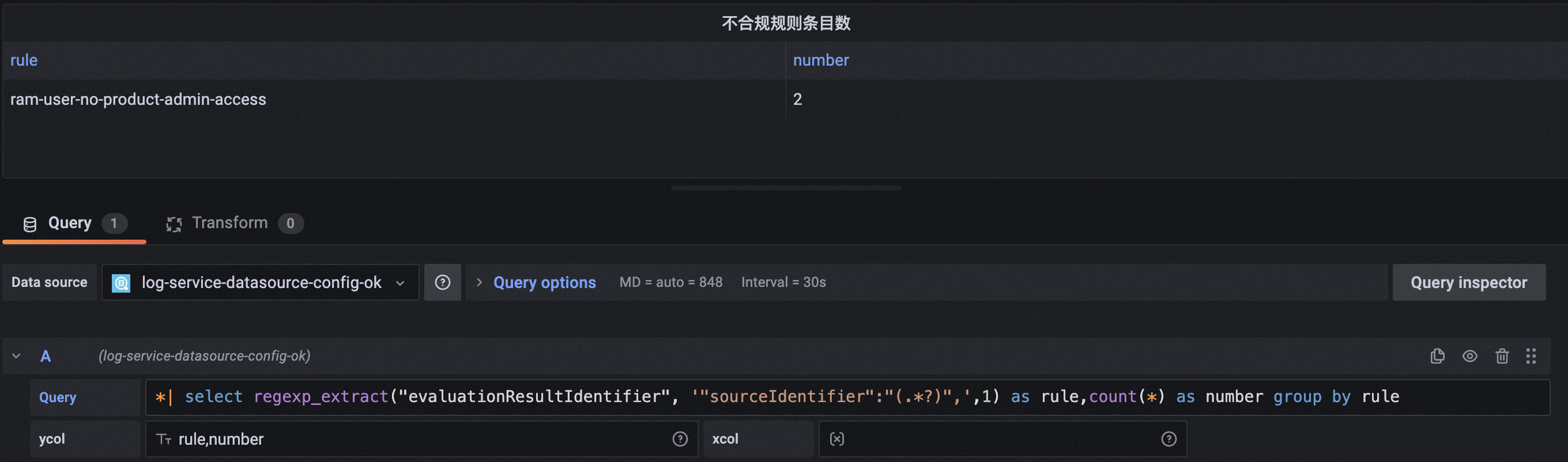

再创建第二块大屏：按审计规则来统计不同规则有多少条不合规的资源数

Query语法：

*| select regexp_extract("evaluationResultIdentifier", '"sourceIdentifier":"(.*?)",',1) as rule,count(*) as number group by rule
