多ACK集群连接公共ACR方案

更新时间:

方案概述

对于一家多业务组织的客户来说往往会有多个云账号,分别部署各个业务线的容器服务。但企业可能想使用一套统一的容器镜像仓库(ACR),就会面临多账号内多个ACK共享一套ACR了。如何合理规划好ACR实例上的命名空间,打通各个业务ACK集群与ACR的网络,包括如何精细化授权,都是客户需要考虑的。

本方案会介绍针对多账号多ACK场景下如何实现共享一套ACR集群,包括如何合理规划好权限、打通网络等。

方案优势

成本最优

通过一套ACR集群,而不是各个业务账号单独购买,可以有效降低实例成本。

统一管理

集团管理员可以对一套ACR集群进行权限管理,镜像加签与扫描等。统一管理,可以有效提升镜像这块的管理效率。

客户场景

多账号多ACK共享一套ACR

场景描述

多账号企业,部署多套ACK集群,希望使用同一套ACR。

适用客户

  • 使用资源目录管理云上多个账号的企业客户。

  • 使用多个阿里云账号的企业客户。

  • 使用了ACR容器镜像服务的企业客户。

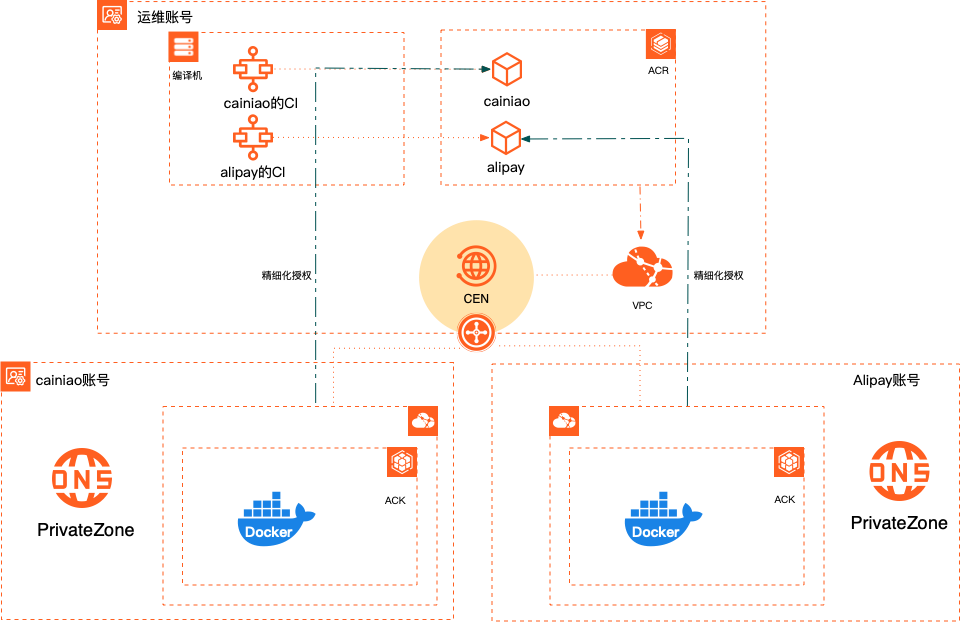

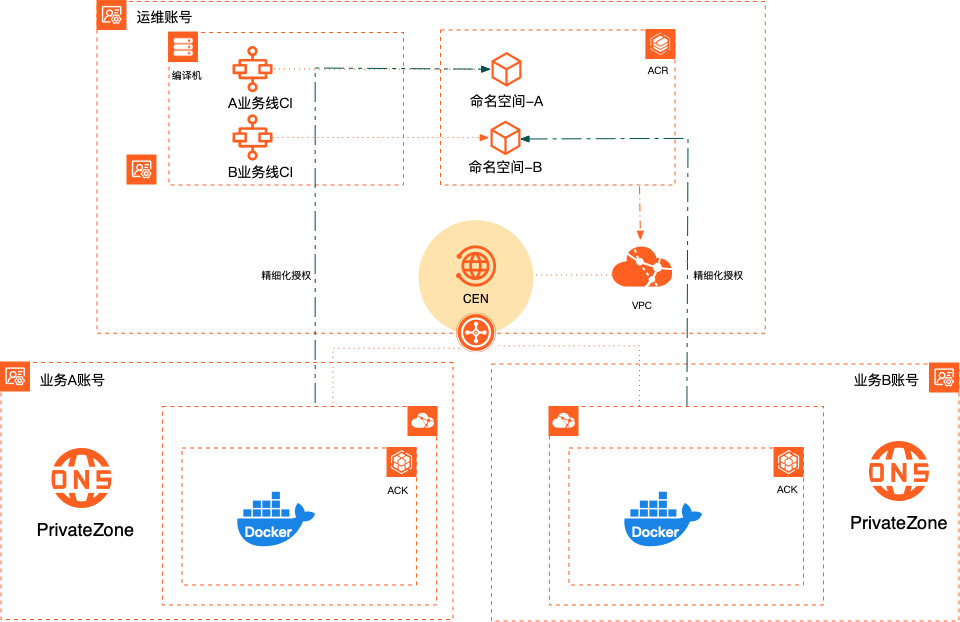

方案架构

架构说明

  • 在运维账号部署一套企业级ACR服务,作为共享镜像服务提供给多个业务账号使用。

  • 通过合理规范镜像服务上的命名空间,合理设置权限范围。

  • 使用CEN-TR打通镜像服务与业务网络之间的连通性。

  • 在业务账号内开启Private zone服务,完成ACR域名解析。

产品费用及名词

产品费用

产品名称

产品说明

产品费用

转发路由器TR

转发路由器TR(Transit Router)是地域范围内企业级核心转发网元,可为您转发同地域或不同地域的网络实例间的流量,并支持在地域内定义灵活的互通、隔离、引流策略,帮助您打造一张灵活、可靠、大规模的企业级互联网络。转发路由器实例是云企业网实例的重要组成部分。

收费,CEN重要组成部分,请参见CEN计费规则。

ACK容器服务

容器服务Kubernetes版(Alibaba Cloud Container Service for Kubernetes,简称容器服务ACK)提供高性能可伸缩的容器应用管理服务,支持企业级Kubernetes容器化应用的生命周期管理。

收费,详情参见产品计费

ACR容器镜像服务

阿里云容器镜像服务ACR(Alibaba Cloud Container Registry)是面向容器镜像、Helm Chart等符合OCI标准的云原生制品安全托管及高效分发平台。

收费,详情参见产品计费

PrivateZone

PrivateZone,是基于阿里云专有网络VPC(Virtual Private Cloud)环境的私有DNS服务。该服务允许您在自定义的一个或多个VPC中将私有域名映射到IP地址。

收费,详情参见产品计费

名词解释

名称

说明

运维账号

企业跟运维工具相关的服务会部署在这个账号内,如CI/CD工具、镜像仓库等。推荐这个账号的费用由统一的某个团队来承担,比如基础设施团队。

安全性

跨账号扮演角色

业务账号里面的ACK集群需要有assumeRole权限,扮演运维账号中特定角色。这个角色具备操作ACR指定命名空间的权限。为了避免出现权限过大,建议精细化授权。容器镜像授权请参考官方链接

业务VPC安全性

业务账号内的VPC为了能够跟ACR连接,需要通过CEN-TR来做中转。但业务账号VPC之间并不一定需要打通网络连接。这个需要通过TR来灵活配置路由。具体可以参考云企业网路由管理

跨账号网络实例授权

在转发路由器实例连接其他账号的网络实例前,需要其他账号的网络实例对转发路由器实例进行授权。授权说明及操作详情参见跨账号网络实例授权

注意事项

免密组件限制

使用ACK的免密组件涉及的镜像及集群是有限制的。具体可以查看官方文档

跨地域限制

本方案介绍是同地域场景,如果涉及到跨地域集群,不建议用这套方案。还是一个地域部署一套ACR集群。

实施步骤

数据规划

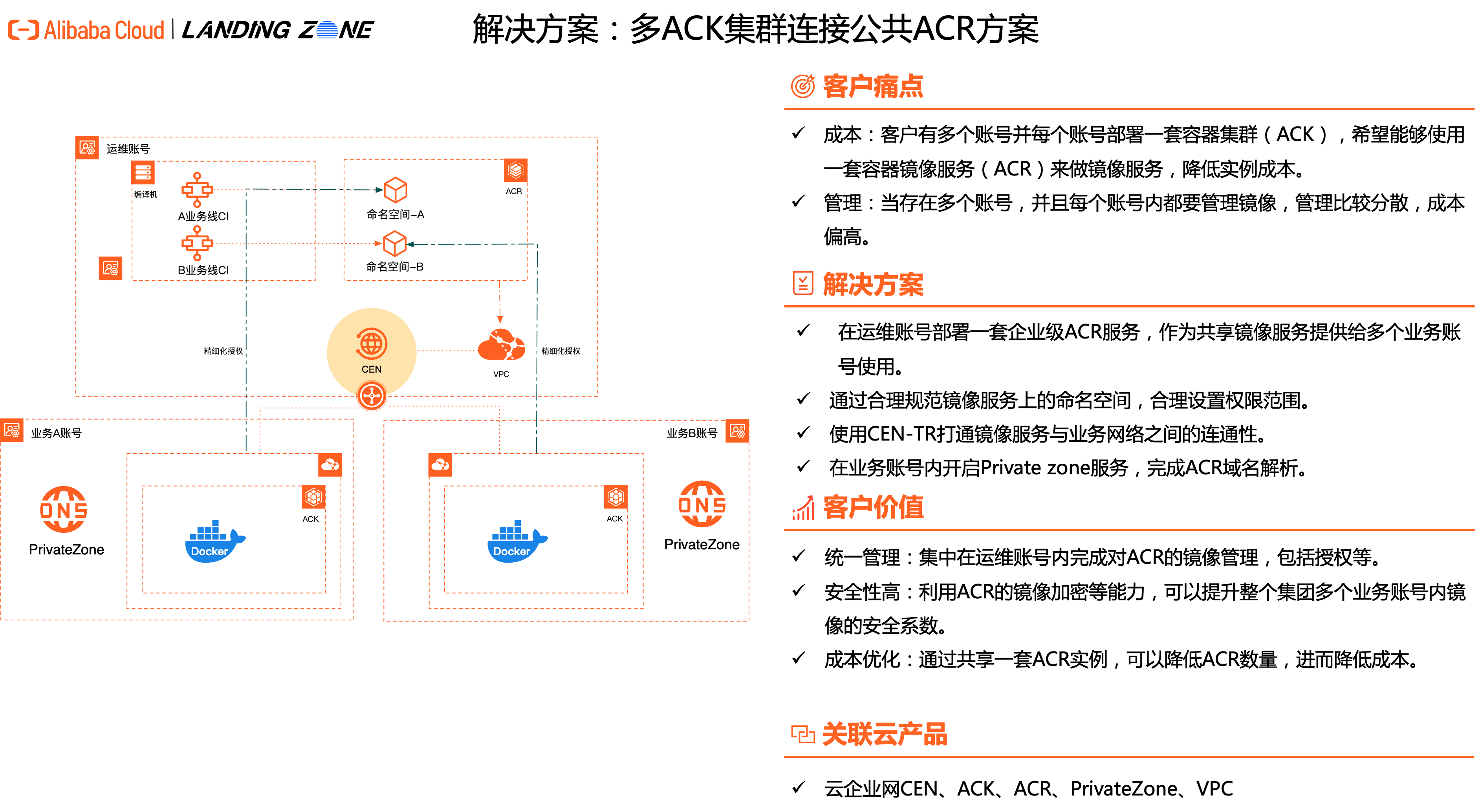

为了让整个操作更加通俗易懂,假设有一家企业X 。其架构图如下:

账号数据

账号

VPC

功能说明

运维账号,别名:A账号(以下操作均用A账号表示)

账号UID:xxxxx888

VPC1:172.16.0.0/24

1、部署了一套ACR服务

2、配置CEN实例,配置跨账号加载

cainiao账号,别名:B账号(以下操作均用B账号表示)

账号UID:xxxxxx857

VPC2:192.168.0.0/16

1、部署了一套ACK集群

2、开通PrivateZone服务

ACR规划

账号

命名空间

功能

运维账号,别名:A账号

cainiao

存放cainiao业务线的镜像

alipay

存放alipay业务线的镜像

实施准备

  • 在运维账号(A)中完成VPC创建,完成开通ACR高级版。

  • 在运维账号(A)中购买一台ECS用于当持续集成机(有Docker环境)。

  • cainiao账号(B)中配置VPC,用于部署ACK用的。

  • cainiao账号(B)中完成ACK购买(网络架构选择Terway),并开通PrivateZone服务。

实施时长

在实施准备工作完成的情况下,本方案实施预计时长:60分钟。

各场景步骤

场景1:编译机(ECS)推镜像到ACR

步骤一:配置访问控制

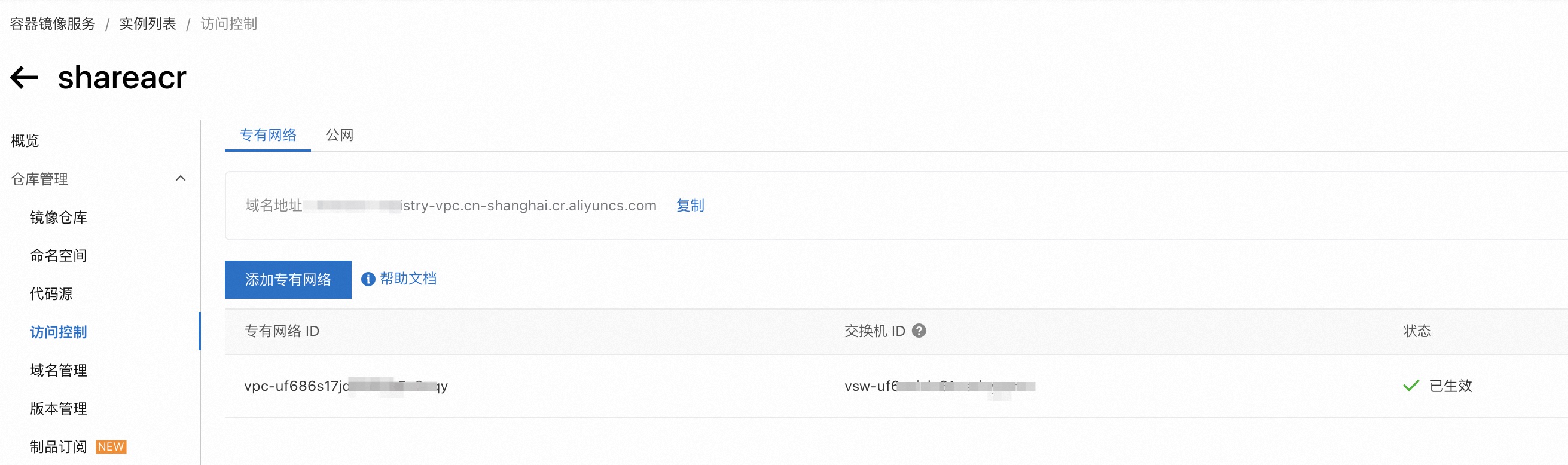

在运维账号A 的ACR访问控制页添加A账号内的VPC (编译机所在的VPC)

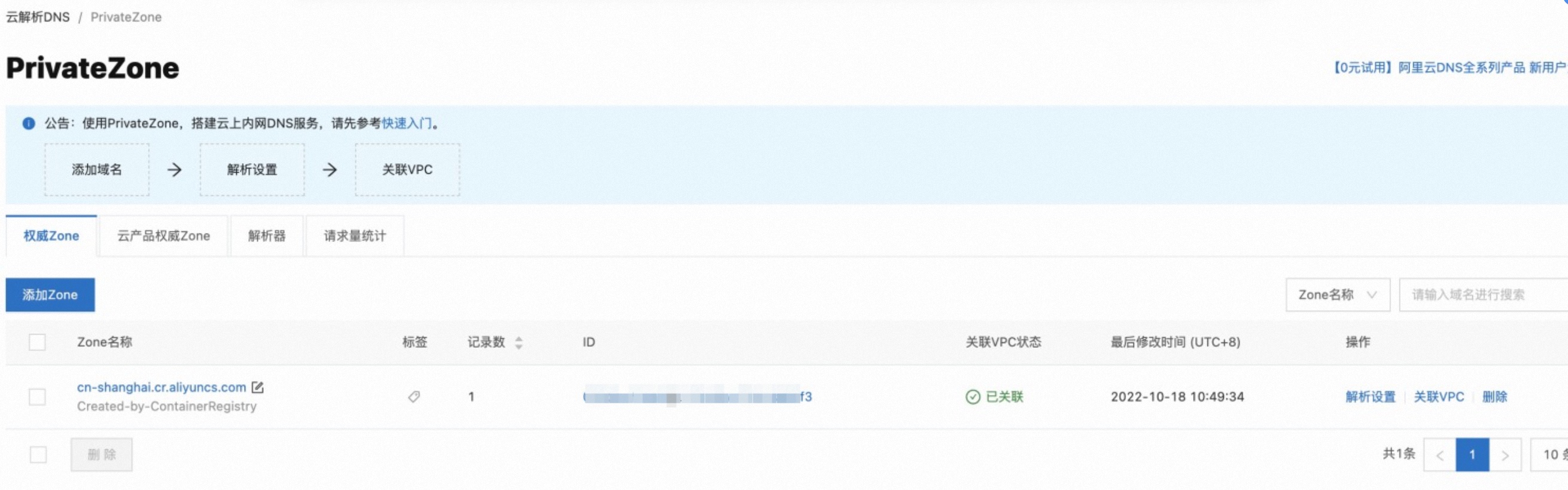

创建专有网络成功后,ACR会自动在云解析PrivateZone中创建解析Zone,为您解析域名。您可以在云解析PrivateZone查看解析Zone。相关链接

这样在当前这个VPC里面的ECS就能够正常解析到这个域名了。

步骤二:配置ACR设置账号登录信息

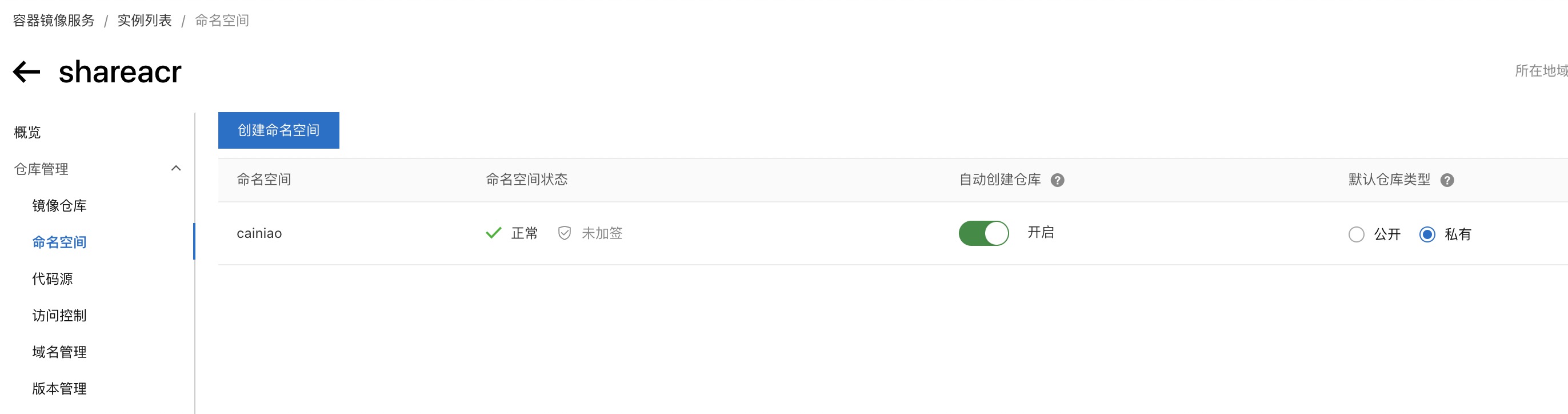

配置命名空间

注意!这个命名空间需要设置成私有。

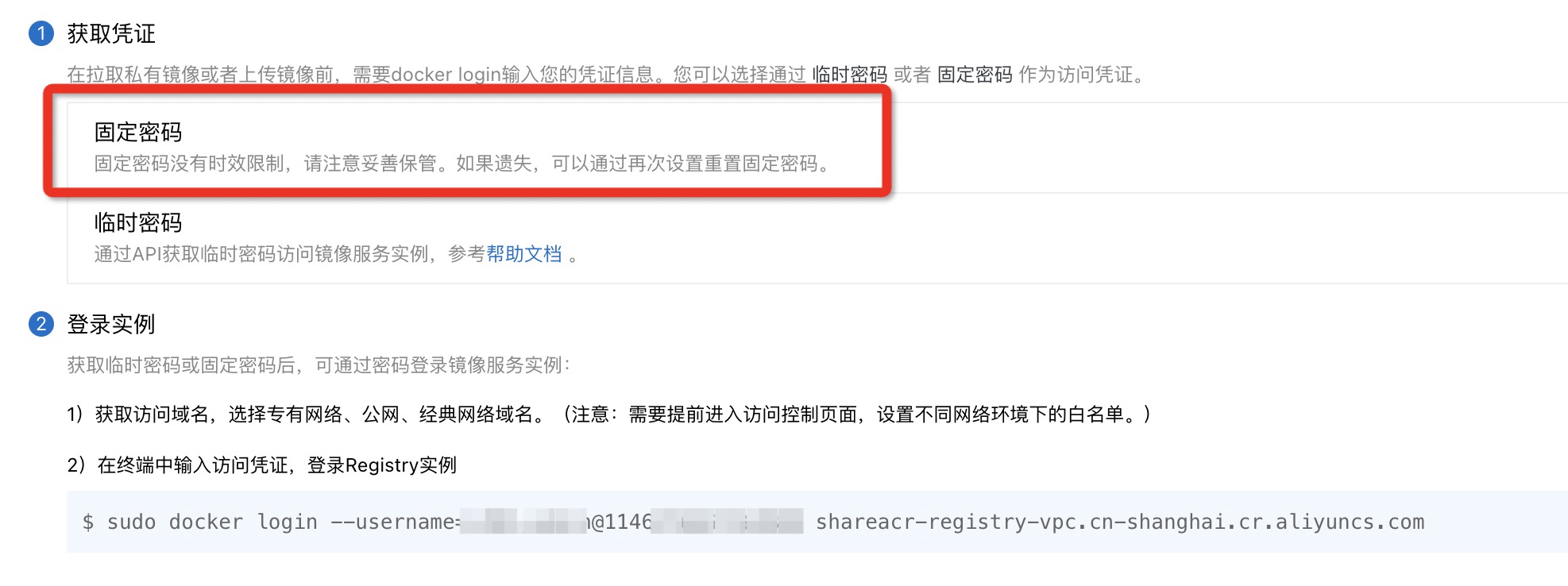

配置访问密码

因为是编译机,所以可以设置一个固定密码。

步骤三:ECS推送镜像到ACR

注意!这里我们没有去做精细化权限控制,考虑到是编译机,所以没对Namespace粒度授权。

  1. 登录

    $ docker login --username=xx@xxxxx shareacr-registry-vpc.cn-shanghai.cr.aliyuncs.com
  2. 推镜像

    a. dockerfile

    FROM nginx:1.8
    RUN mkdir /app
    $ docker build -t  shareacr-registry-vpc.cn-shanghai.cr.aliyuncs.com/cainiao/a1:v0.1 -f a.dockerfile ./
    $ docker push shareacr-registry-vpc.cn-shanghai.cr.aliyuncs.com/cainiao/a1:v0.1


    注意,这里的地址是 -vpc,这样走的就是内网流量。

这样镜像推上去之后,在业务账号cainiao(B账号)中的ACK就可以拉取镜像了。

场景2:在B账号的ACK集群上面访问运维账号里面的ACR私有镜像

步骤一:打通A账号与B账号VPC互通

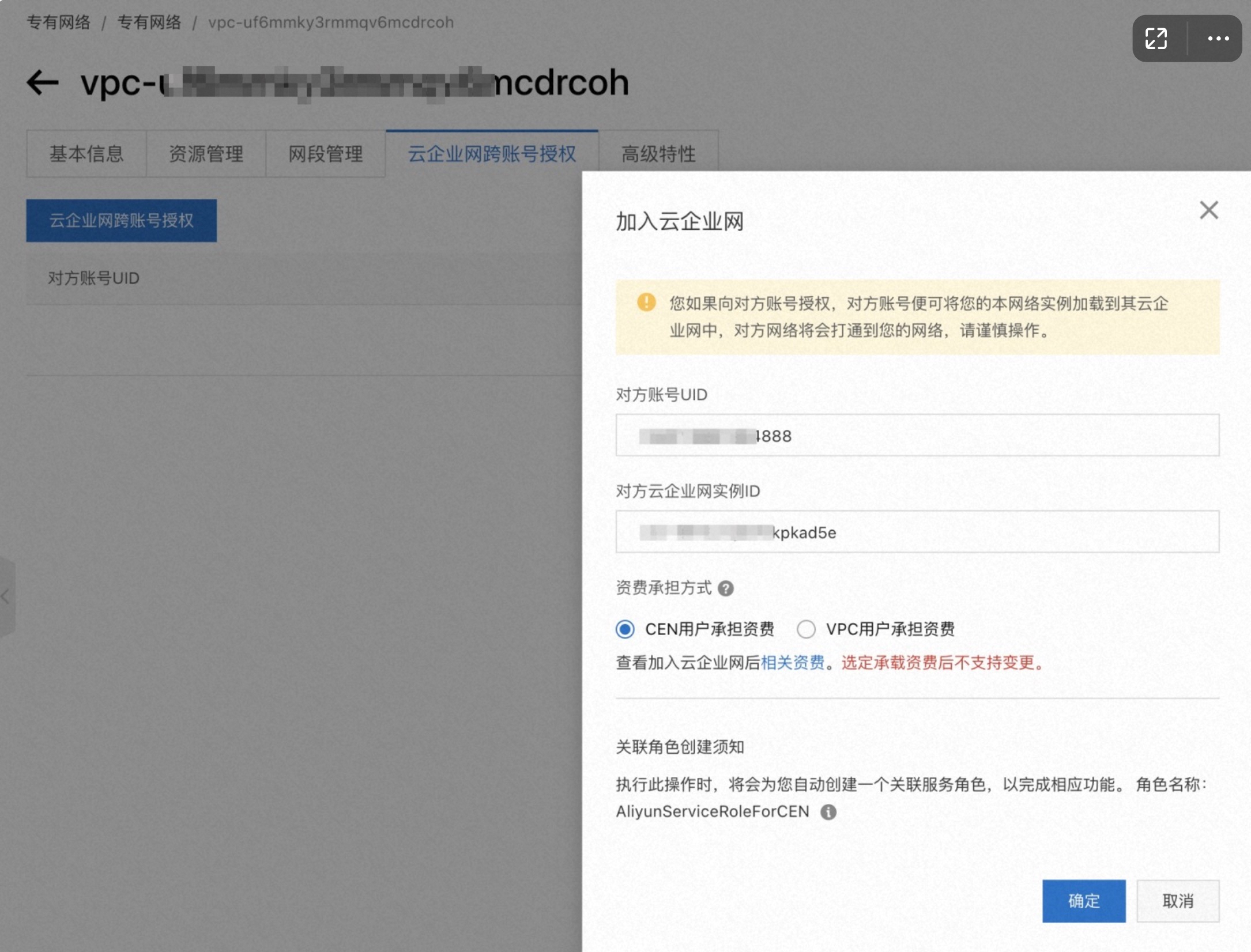

  1. B账号的VPC中配置跨账号授权,其中对方账号UID请写A账号。

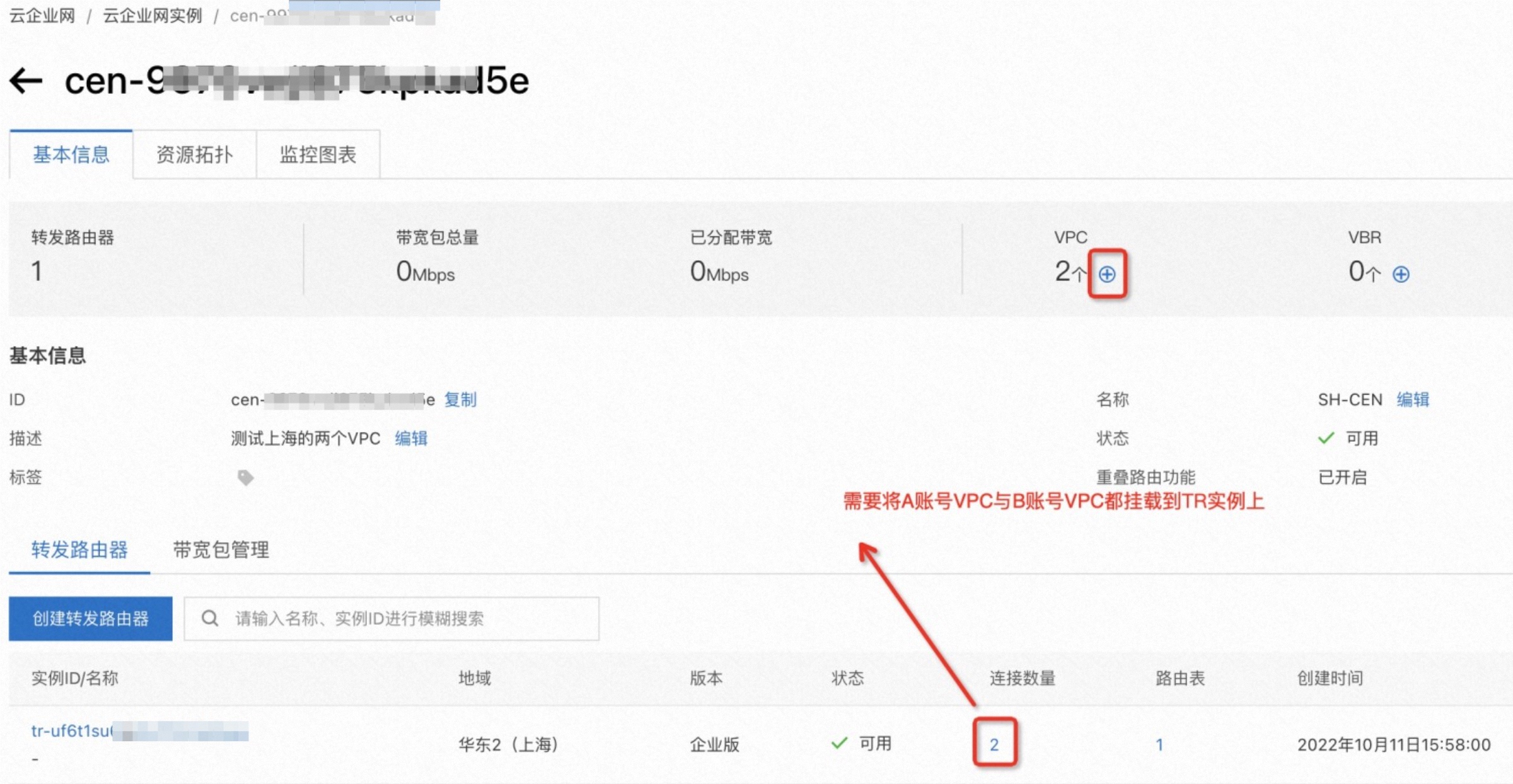

  2. 登录A账号,完成CEN配置。需要将A\B账号对应的VPC都加进去,高级选择默认都勾上。

  3. 验证AB账号两个VPC内的ECS网络互通

    1. 登录A账号的ECS(编译机),Ping B账号ACK对应的worker节点内网IP。如果正常Ping通,则说明网络打通。

步骤二:配置B账号的PrivateZone
  1. 配置Zone

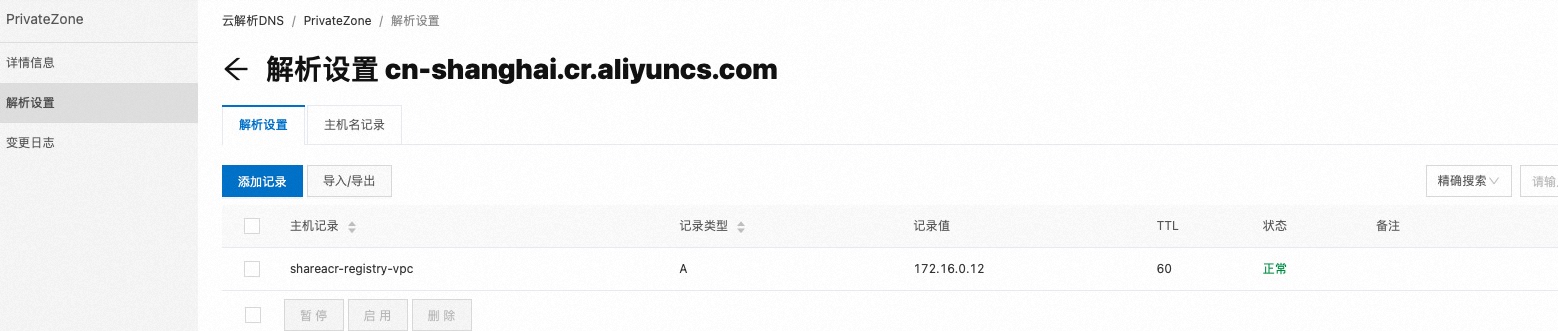

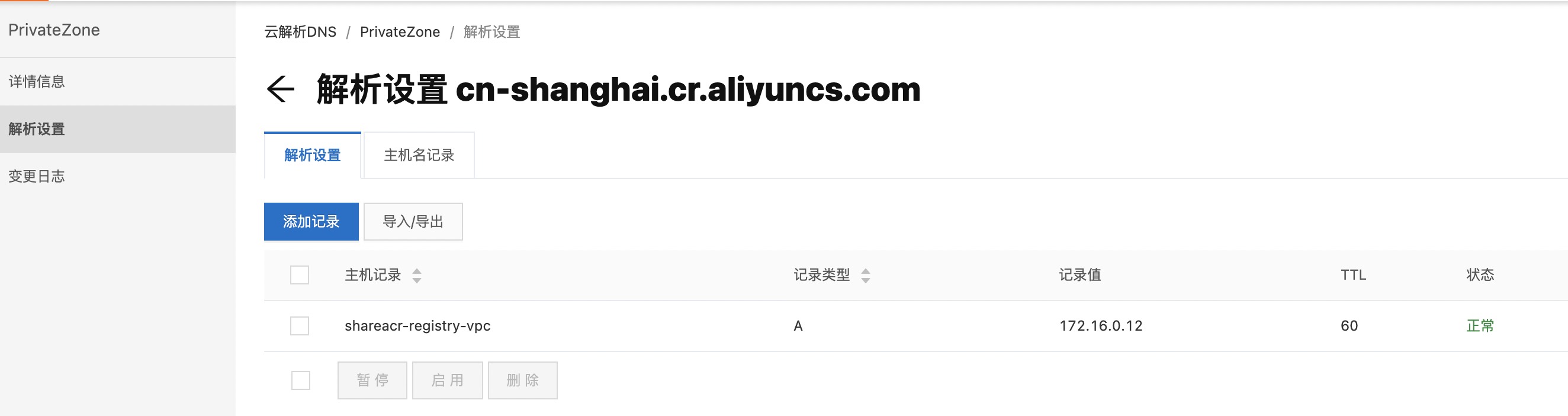

  2. 配置PrivateZone域名解析

    注意: 这里A记录,对应的IP地址需要跟A账号里面的保持一致。

  3. 配置PrivateZone关联VPC

    注意: 这里面需要选择ACK所在的VPC。

  4. 登录B账号中的ACK所在的某台worker节点,去ping 下这个域名:shareacr-registry-vpc.cn-shanghai.cr.aliyuncs.com 只要能够正常解析并且可达,则说明网络层正常。

步骤三:配置B账号的免密访问ACR私有镜像

到此,网络层已经正常了。接下来就是需要配置权限及免密访问。

整个操作分4步:

  1. A账号:配置一个RAM角色,具备拉取指定私有仓库下的私有镜像(精细化授权由这个角色决定)。

  2. A账号:这个RAM角色需要允许让B用户下的ACK Worker RAM角色扮演(信任策略)。

  3. B账号:B账号下的ACK集群的Worker RAM角色有扮演其他账号角色的权限(AliyunAssumeRoleAccess)。

  4. B账号:设置B账号下的Worker RAM角色扮演A账号中的角色(configMap中的assumeRoleARN)。

接下来详细介绍一下每一步的操作过程

第一步:配置一个RAM角色,并授权

  1. A账号创建RAM角色:受信实体为阿里云账号类型的RAM角色。

  2. 自定义RAM角色权限策略内容,确保该RAM角色拥有拉取A用户私有镜像的权限。创建自定义策略名称:acr-policy

    {
        "Version": "1",
        "Statement": [
            {
                "Effect": "Allow",
                "Action": "cr:*",
                "Resource": "*"
            },
            {
                "Action": [
                    "cr:GetAuthorizationToken",
                    "cr:ListInstanceEndpoint",
                    "cr:PullRepository"
                ],
                "Resource": "*",
                "Effect": "Allow"
            }
        ]
    }

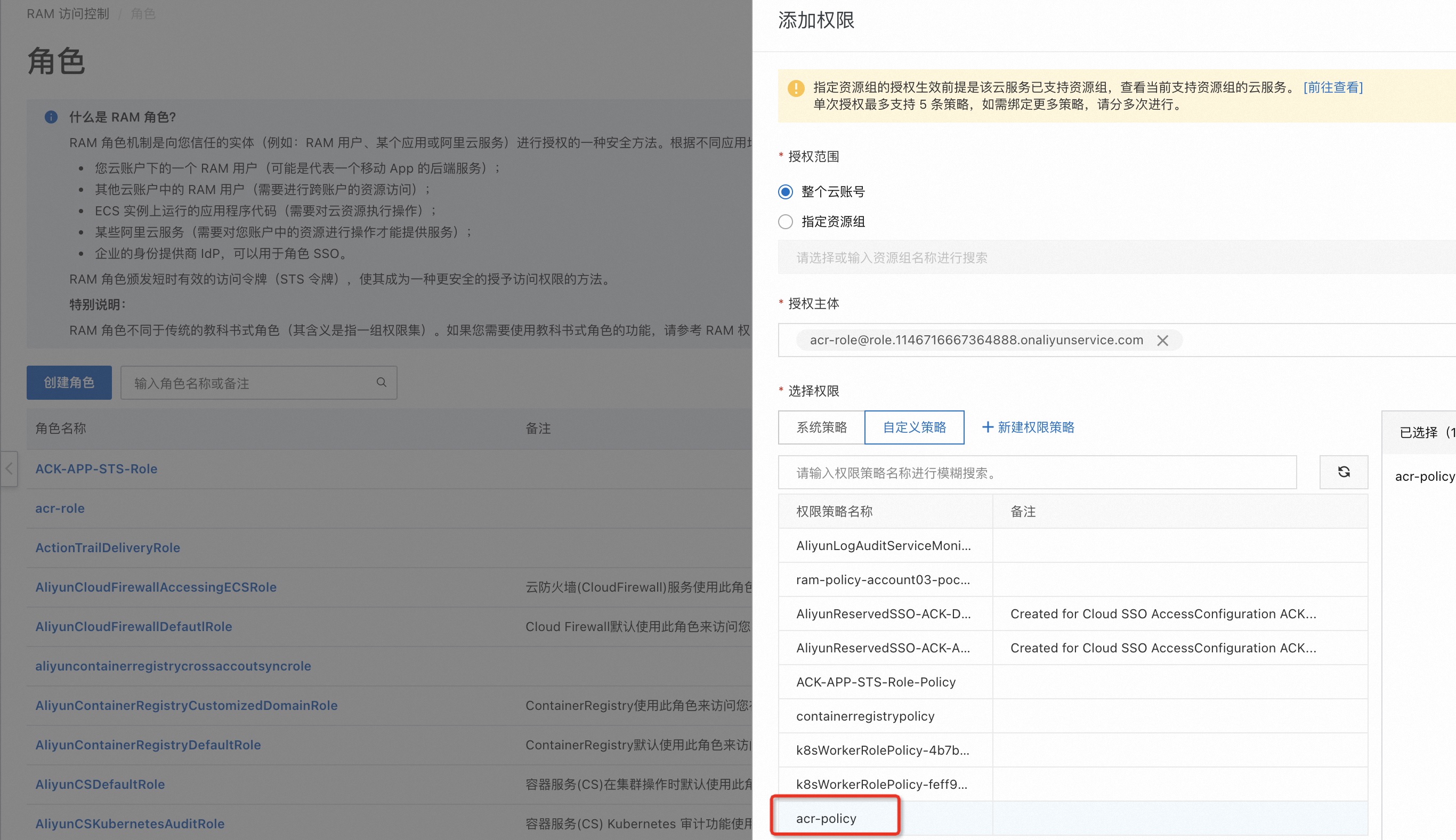

  3. 将这个策略与角色相关联

第二步:修改这个RAM角色对应的信任策略。

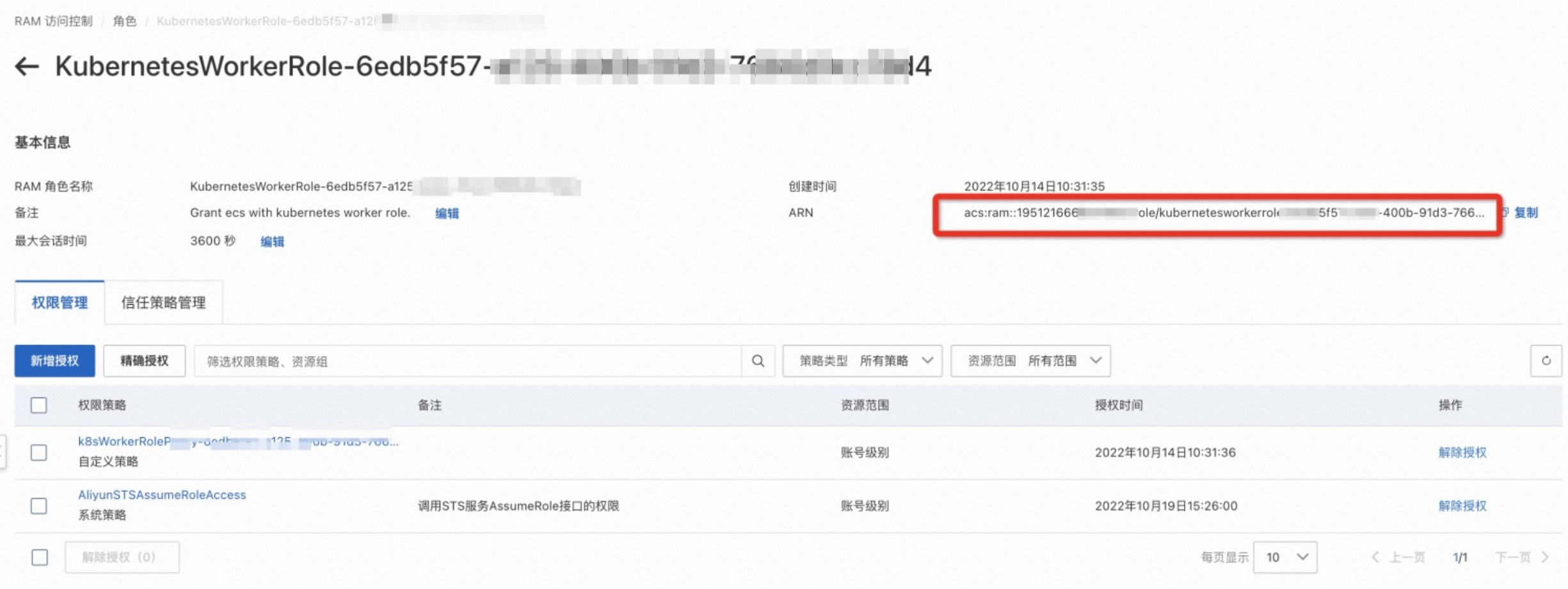

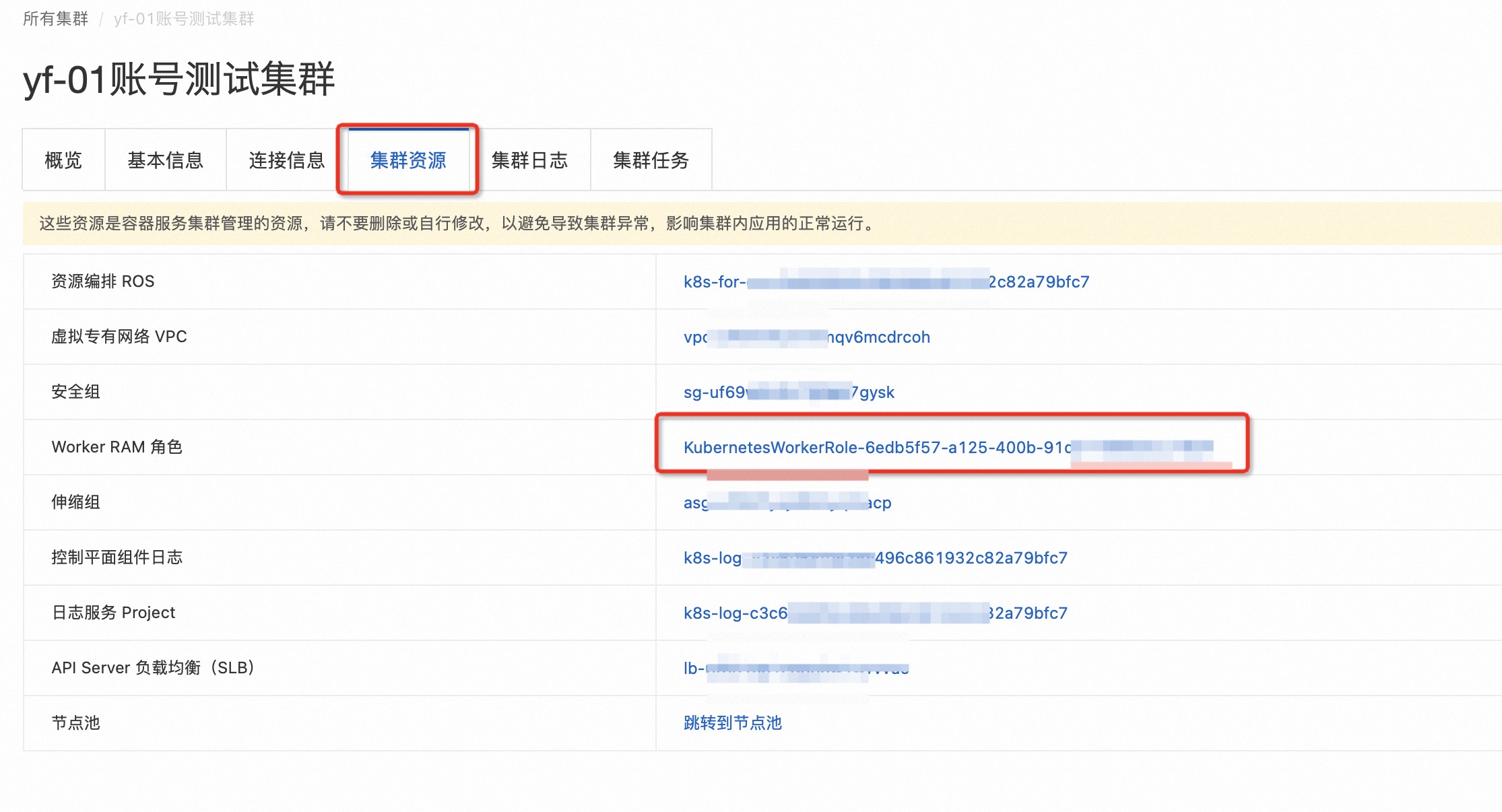

  1. 查看B账号ACK集群的worker RAM角色的ARN信息

  2. 修改A账号下的角色acr-role对应的信任策略

    对应的信任策略:

    {
      "Statement": [
        {
          "Action": "sts:AssumeRole",
          "Effect": "Allow",
          "Principal": {
            "RAM": [

              "acs:ram::{B账号UID}:role/{B账号ACK对应的Worker RAM角色的ARN}"
            ]
          }
        }
      ],
      "Version": "1"
    }

第三步:修改B账号worker RAM角色添加AssumeRole权限

  1. 选择这个角色,添加AssumeRole权限。

第四步:配置B账号下的Worker RAM角色扮演A账号中的角色

  1. 升级aliyun-acr-credential-helper组件。

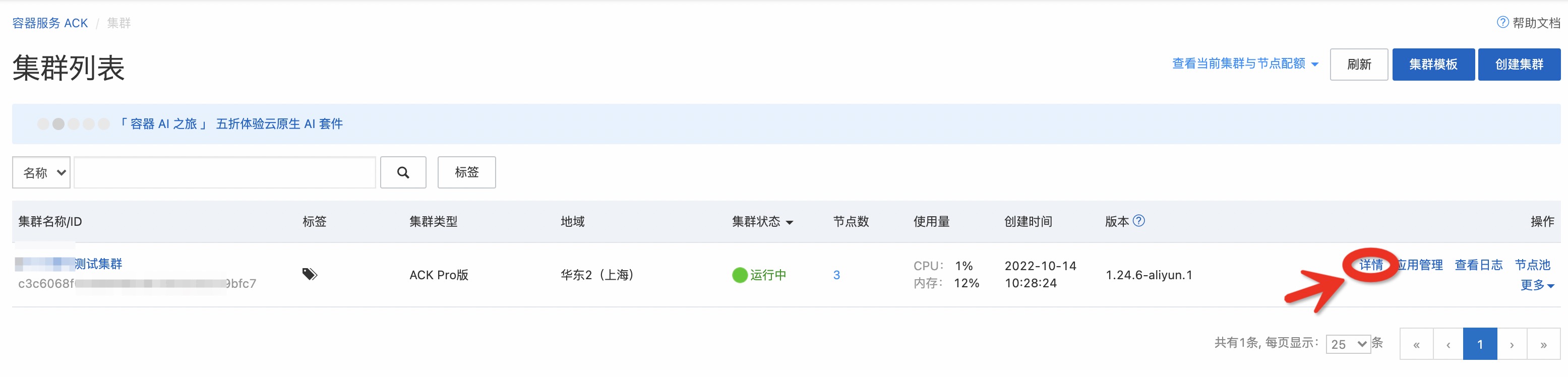

    1. 登录容器服务管理控制台

    2. 在控制台左侧导航栏中,单击集群

    3. 集群列表页面,单击目标集群操作列下的更多 > 系统组件管理

    4. 安全区域,找到aliyun-acr-credential-helper,单击升级

  2. 配置acr-configuration配置项。

    需要修改的配置:

    acr-registry-info: |
      - instanceId: "{ACR实例ID}"
        domains: "shareacr-registry-vpc.cn-shanghai.cr.aliyuncs.com"
        assumeRoleARN: "{A账号角色的ARN}"

    注意:

    1. 这里面的domains需要填的是VPC内网地址。

    2. assumeRoleARN写的是A账号对应角色的ARN(即第一步创建的Role对应的ARN)。

完成以上4步操作之后,可以在ACK中创建一个Deployment资源,试一下是不是正常能够pull到镜像。

创建YAML格式:

apiVersion: apps/v1 # for versions before 1.8.0 use apps/v1beta1
kind: Deployment
metadata:
  name: nginx-deployment-basic
  labels:
    app: nginx
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: shareacr-registry-vpc.cn-shanghai.cr.aliyuncs.com/cainiao/a1:v0.1
        ports:
        - containerPort: 80

延展

B账号的ACK只能拉特定命名空间下的私有镜像

常见的场景比如cainiao账号不能拉取alipay下面的镜像。

修改A账号里面的acr-policy策略:

{
    "Version": "1",
    "Statement": [
        {
            "Effect": "Allow",
            "Action": [
                "cr:ListInstance*",
                "cr:GetInstance*",
                "cr:ListSignature*"
            ],
            "Resource": "*"
        },
        {
            "Action": [
                "cr:GetAuthorizationToken",
                "cr:ListInstanceEndpoint",
                "cr:PullRepository"
            ],
            "Resource": "acs:cr:*:{uid}:repository/*/cainiao/*",
            "Effect": "Allow"
        }
    ]
}

再到B账号的ACK中去尝试拉另外一个namespace的镜像(shareacr-registry-vpc.cn-shanghai.cr.aliyuncs.com/alipay/a1:v0.1)

会报错:server message: insufficient_scope: authorization failed。

这样的话,可以在A账号里面针对不同成员账号(cainiao\alipay)配置不同的角色,进而能够达到精细化授权。

故障排除

业务账号内ACK无法正常pull images?

可能有两个原因导致:

  • 网络不可达,可以登录ACK 对应的worker节点,上去Ping一下ACR仓库的域名。看看能不能正常Ping通。

  • 网络通,权限不对,需要检查一下A、B两个账号里面所涉及到的几个角色配置是否按照文档进行配置的。
