基于ArgoWorkflow实现账号工厂

更新时间：
我的收藏

方案概述

当企业开通资源目录，将已有阿里云账号邀请进来，或者通过新建成员账号的方式开展新的业务，那么不同账号之间的统一权限管理就会显得尤为重要，如果是在这些账号内手工创建 RAM 角色，则无法保证权限统一，后续修改维护困难，本文档则介绍了一种通过Argo Workflows + ACK + Terraform 自动化为所有成员账号创建RAM 角色、权限及VPC等统一基线的方法。

方案优势

账号统一基线

账号工厂通过同一工作流模板生产成员账号，能够确保新账号都包含流水线中定义的统一基线，根据基线内容保障新账号权限安全。

基础设施代码化

基于IaC思想，将资源目录中成员账号的配置过程使用Terraform规范化，每次创建成员账号时使用同一份Terraform代码，保证所有成员账号权限统一，减轻运维管理负担。

灵活可扩展

Terraform及工作流代码可拓展，用户可根据需求拓展功能，提供更多的基线配置。Argo Workflows为CNCF项目，与K8s天然集成、生态丰富，API可与企业DevOps平台集成。

AK便捷安全管理

可与KMS凭据管家集成，统一管理外部及阿里云AccessKey，提升安全性及便捷性。

客户场景

上云阶段批量生产成员账号

场景描述

企业上云阶段构建多账号体系，多成员账号权限配置繁琐、效率低下，无法保证账号权限、资源配置等基线统一，后续修改维护困难。

适用客户

上云阶段需要批量生成统一基线账号的企业客户。

业务扩展新建成员账号

场景描述

企业业务扩展需开设新账号，企业手动创建账号时无法快速创建拥有统一身份权限、资源配置基线的成员账号。

适用客户

企业业务扩展阶段需要生成统一基线账号的企业客户。

方案架构

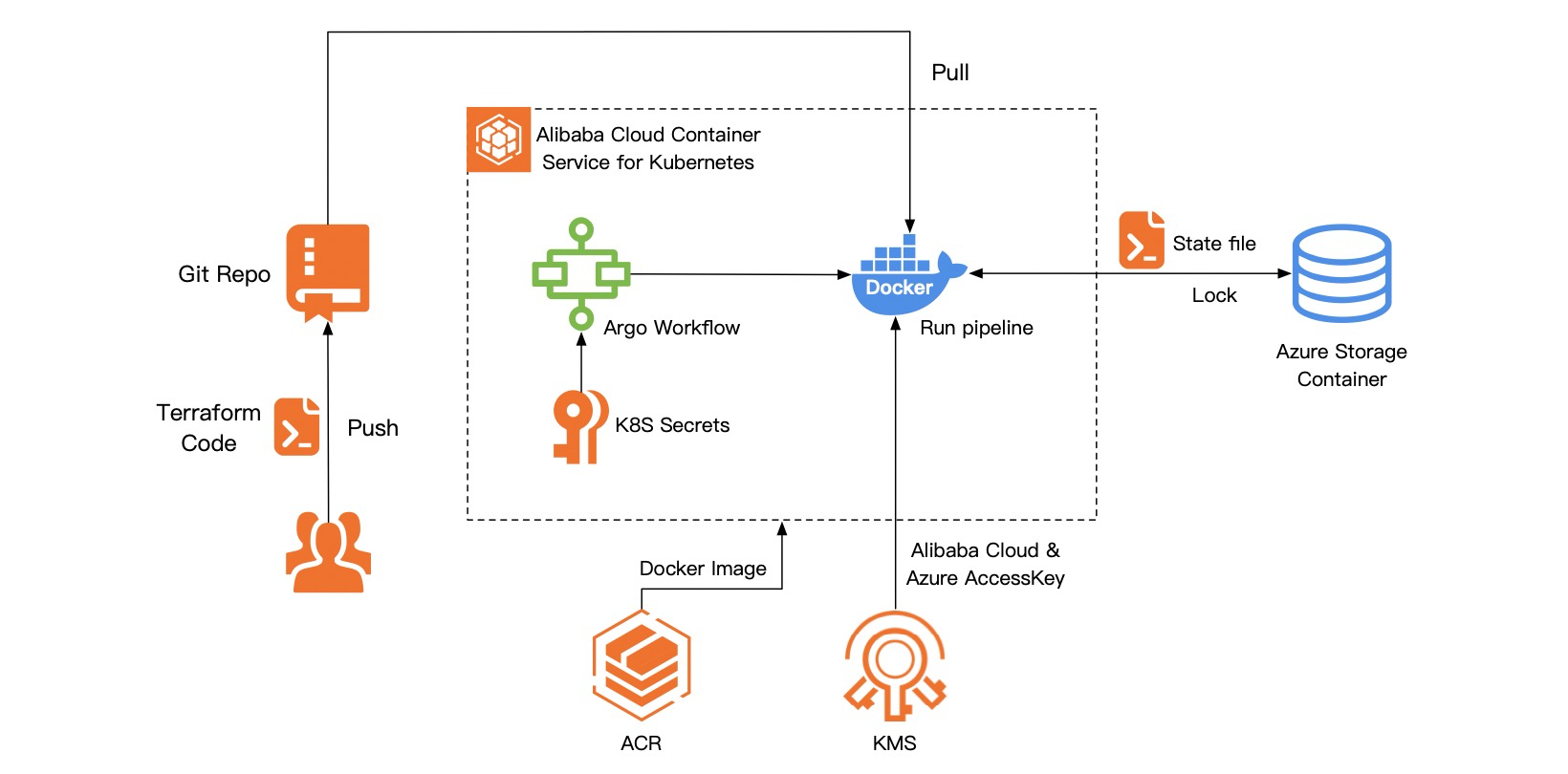

本方案使用Terraform自动化执行，整合Git仓库 + ArgoWorkflows搭建Terraform的执行环境，实现了Terraform的CI/CD集成。方案中以ACK集群为基础搭建Argo Workflows，Terraform的state文件使用Azure Storage Account Container作为服务远端存储（Backend）并支持加锁，保证state文件的安全。另整合KMS凭据管家（也可选择k8s保密字典）对访问控制密钥（AccessKey）进行托管，对Azure及阿里云密钥进行集中管理，提升密钥管理的安全性和便捷性。

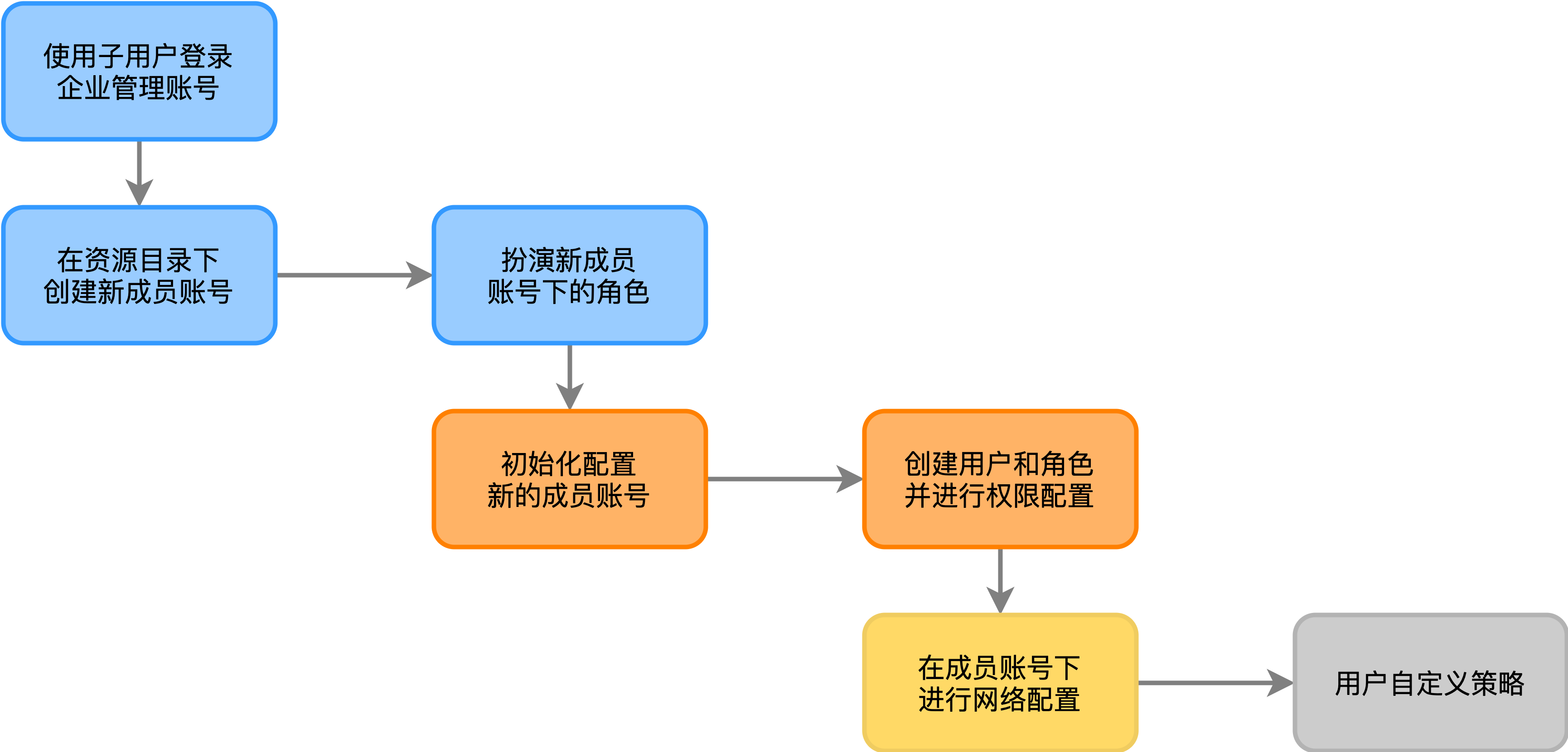

以下的流程图描述了该方案的执行步骤，首先使用企业管理账号下的RAM用户（子用户）AK信息，通过Terraform脚本登录到企业管理账号，并在指定的资源夹下创建新的「成员账号」。之后扮演成员账号下的ResourceDirectoryAccountAccessRole角色，该角色会在成员账号加入RD时自动创建，并拥有云管理员（AdministratorAccess）权限。登录到成员账号后，会在成员账号下进行权限配置——创建IDP和相关RAM角色、创建一个用于执行Tarraform脚本的RAM用户并为上述角色和用户绑定权限策略。最后会在成员账号下进行网络配置——根据用户指定数据创建VPC和交换机。

产品费用及名词

产品费用

产品名称

产品说明

产品费用

资源目录RD

资源目录RD（Resource Directory）是阿里云面向企业客户提供的一套多级账号和资源关系管理服务。

免费，详情参见产品定价。

访问控制RAM

访问控制使您能够安全地集中管理对阿里云服务和资源的访问。您可以使用RAM创建和管理用户和组，并使用各种权限来运行或访问他们对云资源的访问。

免费。

容器服务ACK

阿里云容器服务Kubernetes版是全球首批通过Kubernetes一致性认证的服务平台，提供高性能的容器应用管理服务，支持企业级Kubernetes容器化应用的生命周期管理，让您轻松高效地在云端运行Kubernetes容器化应用。

收费，详情参见产品计费。

容器镜像服务ACR

容器镜像服务ACR提供安全地镜像托管能力，稳定的国内外镜像构建服务，便捷的镜像授权功能，方便用户进行镜像全生命周期管理。

企业版收费，详情见产品计费。

阿里云文件存储NAS

阿里云文件存储是面向ECS实例、E-HPC和容器服务等计算节点的文件存储服务。它是一种可共享访问、弹性扩展、高可靠以及高性能的分布式文件系统。

收费，详情参见产品计费。

密钥管理服务KMS

密钥管理服务是阿里云一站式密钥管理和数据加密服务平台，提供简单、可靠、安全、合规的数据加密保护能力。

收费，详情参见产品计费。

Argo Workflows

Argo Workflows 是基于 Kubernetes 的开源任务编排服务，它自定义了一个名为 Workflow 的 CR (Custom Resource)，提供了丰富的执行控制逻辑。

CNCF开源项目，免费。

Azure存储容器

Azure存储容器对一组 blob 进行组织，类似于文件系统中的目录。 一个存储账户可以包含无限数量的容器，一个容器可以存储无限数量的 Blob

收费，详情参见价目表。

名词解释

名称

说明

企业管理主账号

在企业拥有多个阿里云账号时，特指拥有管理其他账号资源权限的管理员账号。用于管理多账号，统一配置多账号身份权限，统一查看各云账号账单，统一配置审计规则并下发到各成员账号。

RAM用户

RAM用户是RAM的一种实体身份类型，有确定的身份ID和身份凭证，它通常与某个确定的人或应用程序一一对应。因安全原因不推荐直接使用云账号的AK/SK。因此在账号下创建一个RAM用户，授予RAM用户最小权限，使用该RAM用户的AK/SK。

成员账号

在资源目录中受「企业管理账号」邀请或被创建的其他账号，每一个成员账号均为一个独立的账号，拥有自己的云资源，企业可根据职责划分为不同的账号，由企业管理账号统一管理。

State文件

Terraform中用于描述当前资源配置的文件，本文使用Azure存储容器作为远端存储，可参考文档。

安全性

资源目录权限

资源目录服务关联角色（AliyunServiceRoleForResourceDirectory）为资源目录集成服务提供可信访问通道，详情参见资源目录服务关联角色。

ACK安全性

阿里云容器服务Kubernetes版的安全体系维度有运行时安全、可信软件供应链和基础架构安全三个维度，包括安全巡检、策略管理、运行时监控和告警、镜像扫描、镜像签名、云原生应用交付链、默认安全、身份管理、细粒度访问控制等，详情参见安全体系概述。容器服务ACK的授权体系包含RAM授权和RBAC授权两部分，详情参见授权概述。

KMS安全性

KMS经过严格的安全设计和审核，保证密钥在阿里云得到最严格的保护，详情参见安全与合规能力。

Terraform State文件安全

使用Azure存储容器作为Backend保存Terraform State文件，存储容器支持State加锁及一致性检查，详情参见Azurerm Backends。

Argo Workflows安全性

Argo Server可运行在不同的权限认证模式下，详情参见Auth Mode。使用API及工作流界面时可启用Access Token提升工作流管控安全性，整体安全性概述可参见官网Security。

AccessKey使用

方案需要使用企业管理主账号下RAM用户的AccessKey，用于创建账号及操作阿里云资源。需要使用Azure侧的订阅ID、租户ID、应用ID及Secret，用于操作Azure存储容器。

注意事项

资源目录使用限制

资源目录及资源共享使用限制详情参见使用限制。

ACK使用限制

ACK使用过程中有配额及底层云产品限制等，详情参见使用限制。

KMS使用限制

KMS存在配额及地域等限制，详情参见使用限制。

实施步骤

实施准备

  • 已完成创建Kubernetes托管版集群，使用docker作为执行容器、开通NAS、公网SLB，且ACK集群已初始化完成。

  • 已拥有Azure账号，能够通过Azure Portal及命令行操作Azure资源。

  • 已拥有Git仓库，用于上传及拉取Terraform工作流相关代码。

  • 已经开通阿里云KMS服务，可参考开通链接。

  • 确保在「企业管理账号」中，存在一个「RAM用户」AK，且该账号拥有 AliyunResourceDirectoryFullAccess和AliyunSTSAssumeRoleAccess两个权限；在后续的步骤中，我们将使用该RAM用户及其AK。根据后续实施步骤中选择不同的AK管理方案，AK将会托管到KMS或保密字典中，不在工作流中存储或显式传入。

  • 确定工作流及Terraform输入参数，输入参数分为两部分：第一部分为全局参数，写入settings.tfvars文件，每次流水线执行时均保持一致；第二部分为执行参数，执行流水线时动态填写，不会保存。

    • 全局参数

      • encodedsaml_metadata_document：企业IDP的元文件，用于在阿里云上创建IDP

      • sso_provider_name：创建的IDP的名称

      • ram_roles：需要创建的ram角色列表，示例中包括只读和管理员角色

      • user_name：用于执行TF脚本的角色名称

      • policy_name：自定义权限策略的名称

      • policy_document：自定义权限策略内容

      • attach_roles：自定义权限策略绑定的角色列表

      • attach_users：自定义权限策略绑定的用户列表

      • reader_name：需要绑定权限策略的只读角色名称

      • reader_policy_type：为只读角色绑定的权限策略的类型

      • reader_policy_name：为只读角色绑定的权限策略的名称

      • vpc_name：创建的vpc的名称

      • vswitch_name：vpc下交换机的名称

    • 执行参数

      • account_name：新创建账号的显示名称

      • account_name_prefix：新创建账号的账号标识

      • uid: 「企业管理账号」uid

      • folder_id：新创建的成员账号所属资源夹ID

      • vpc_cidr_block：VPC的网段

      • switch_cidr_block：交换机的网段

      • region：区域，如cn-hangzhou

      • zone_id：可用区ID，如cn-hangzhou-b

      • alicloud_secret_name：KMS中的阿里云凭据名称，采用KMS凭据管家管理密钥时需要，这里仅做说明、后续步骤生成该配置后作为参数传入工作流

      • azure_secret_name：KMS中的Azure凭据名称，采用KMS凭据管家管理密钥时需要，这里仅做说明、后续步骤生成该配置后作为参数传入工作流

      • kms_aap_client_key_pwd：KMS应用接入点ClientKey口令，采用KMS凭据管家管理密钥时需要，这里仅做说明、后续步骤生成该配置后作为参数传入工作流

  • 完成镜像构建，并通过容器镜像服务（ACR）能够拉取到镜像，我们将使用ACR中的 acr-hangzhou-1-registry.cn-hangzhou.cr.aliyuncs.com/terraform/terraform:v9 镜像运行Terraform代码，用户也可根据自身需求打包镜像，该镜像的Dockerfile如下所示：

    FROM mcr.microsoft.com/azure-cli:latest

ENV TERRAFORM_PLUGIN_DIR=/srv/terraform-plugins
ENV TF_PLUGIN_CACHE_DIR=${TERRAFORM_PLUGIN_DIR}
ENV TERRAFORM_VERSION=1.0.2
ENV TERRAFORM_PROVIDER_ALICLOUD_VERSION=1.145.0
ENV TERRAFORM_PROVIDER_AZUREM_VERSION=2.81.0
ENV TERRAFORM_PROVIDER_LOCAL_VERSION=2.1.0
ENV PATH="/opt/venv/bin:$PATH"

RUN apk add libxml2-dev libxslt-dev python3-dev gcc build-base wget unzip git bash \
    && python3 -m venv /opt/venv \
    && pip install terraform-compliance \
    && pip install checkov \
    && python3 -m pip install --upgrade pip \
    && pip install aliyun-secret-manager-client==0.0.5 \
    && pip install alibabacloud-resourcemanager20200331==2.0.3 \
    && pip install alibabacloud_bssopenapi20171214==2.0.3 \

    && wget https://releases.hashicorp.com/terraform/${TERRAFORM_VERSION}/terraform_${TERRAFORM_VERSION}_linux_amd64.zip \
    && unzip terraform_${TERRAFORM_VERSION}_linux_amd64.zip -d /usr/local/bin/ \

    && mkdir -p ${TERRAFORM_PLUGIN_DIR}/registry.terraform.io/aliyun/alicloud/${TERRAFORM_PROVIDER_ALICLOUD_VERSION}/linux_amd64 \
    && wget https://releases.hashicorp.com/terraform-provider-alicloud/${TERRAFORM_PROVIDER_ALICLOUD_VERSION}/terraform-provider-alicloud_${TERRAFORM_PROVIDER_ALICLOUD_VERSION}_linux_amd64.zip \
    && unzip terraform-provider-alicloud_${TERRAFORM_PROVIDER_ALICLOUD_VERSION}_linux_amd64.zip -d ${TERRAFORM_PLUGIN_DIR}/registry.terraform.io/aliyun/alicloud/${TERRAFORM_PROVIDER_ALICLOUD_VERSION}/linux_amd64 \

    && mkdir -p ${TERRAFORM_PLUGIN_DIR}/registry.terraform.io/hashicorp/azurerm/${TERRAFORM_PROVIDER_AZUREM_VERSION}/linux_amd64 \
    && wget https://releases.hashicorp.com/terraform-provider-azurerm/${TERRAFORM_PROVIDER_AZUREM_VERSION}/terraform-provider-azurerm_${TERRAFORM_PROVIDER_AZUREM_VERSION}_linux_amd64.zip \
    && unzip terraform-provider-azurerm_${TERRAFORM_PROVIDER_AZUREM_VERSION}_linux_amd64.zip -d ${TERRAFORM_PLUGIN_DIR}/registry.terraform.io/hashicorp/azurerm/${TERRAFORM_PROVIDER_AZUREM_VERSION}/linux_amd64 \


    && mkdir -p ${TERRAFORM_PLUGIN_DIR}/registry.terraform.io/hashicorp/local/${TERRAFORM_PROVIDER_LOCAL_VERSION}/linux_amd64 \
    && wget https://releases.hashicorp.com/terraform-provider-local/${TERRAFORM_PROVIDER_LOCAL_VERSION}/terraform-provider-local_${TERRAFORM_PROVIDER_LOCAL_VERSION}_linux_amd64.zip \
    && unzip terraform-provider-local_${TERRAFORM_PROVIDER_LOCAL_VERSION}_linux_amd64.zip -d ${TERRAFORM_PLUGIN_DIR}/registry.terraform.io/hashicorp/local/${TERRAFORM_PROVIDER_LOCAL_VERSION}/linux_amd64 \

    && rm -rf *.zip

实施时长

在实施准备工作完成的情况下，本方案实施预计时长：90分钟。

操作步骤

配置Azure存储容器

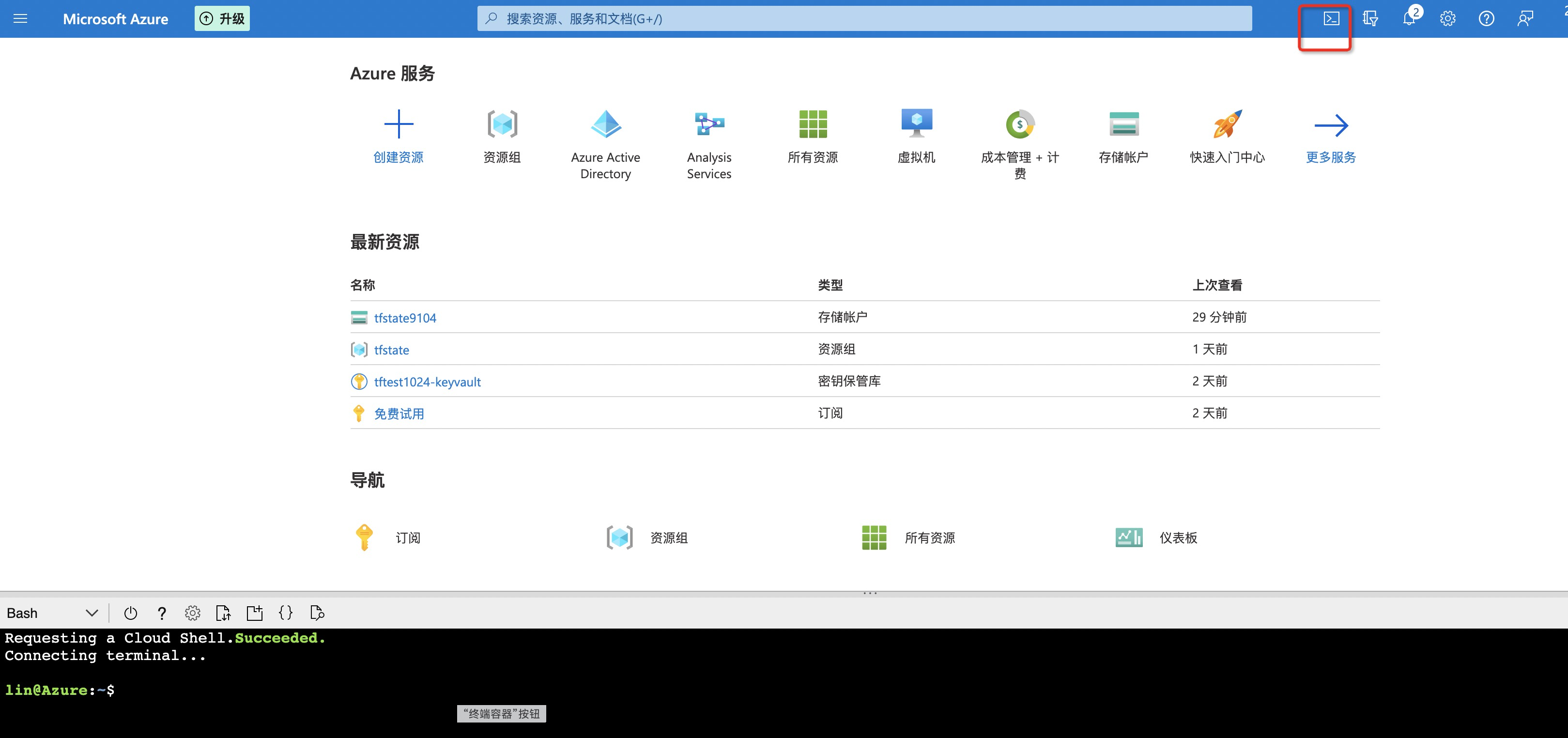

  1. 在Azure Portal命令行分别执行下述命令，创建资源组、存储账户、存储容器，记录创建信息，用于Terraform Backend存储。

    #!/bin/bash

RESOURCE_GROUP_NAME=tfstate
STORAGE_ACCOUNT_NAME=tfstate$RANDOM
CONTAINER_NAME=tfstate

# Create resource group
az group create --name $RESOURCE_GROUP_NAME --location eastus

# Create storage account  tfstate9104
az storage account create --resource-group $RESOURCE_GROUP_NAME --name $STORAGE_ACCOUNT_NAME --sku Standard_LRS --encryption-services blob

# Create blob container
az storage container create --name $CONTAINER_NAME --account-name $STORAGE_ACCOUNT_NAME

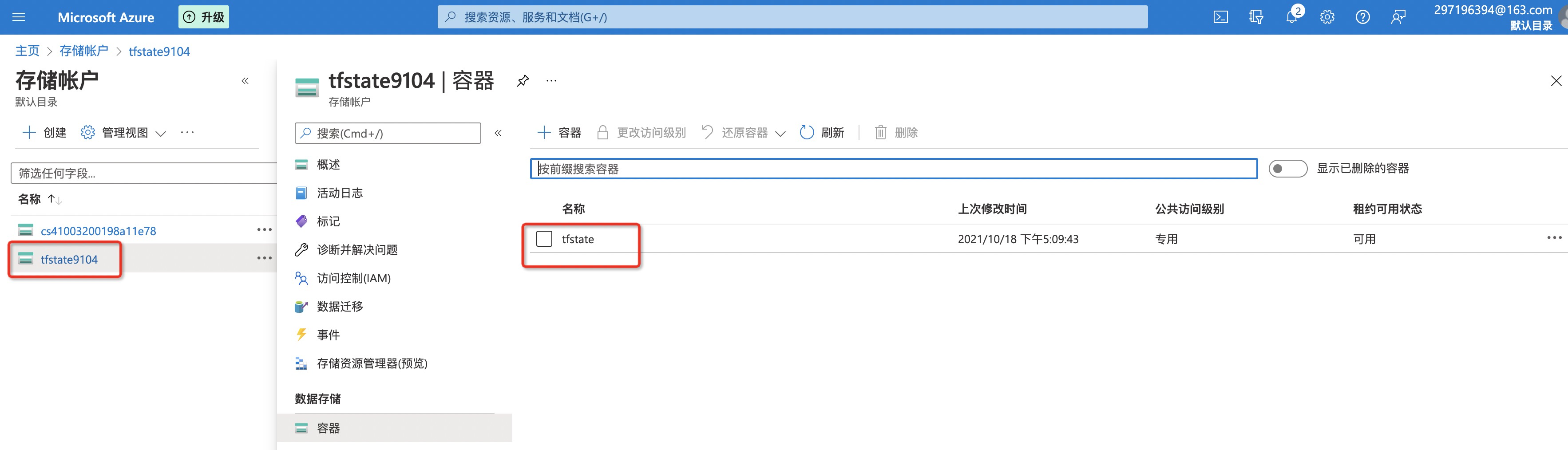

  2. 在存储账户页面能够查看刚创建的账户及容器信息。

  3. 在命令行执行“az account show”，记录account ID。

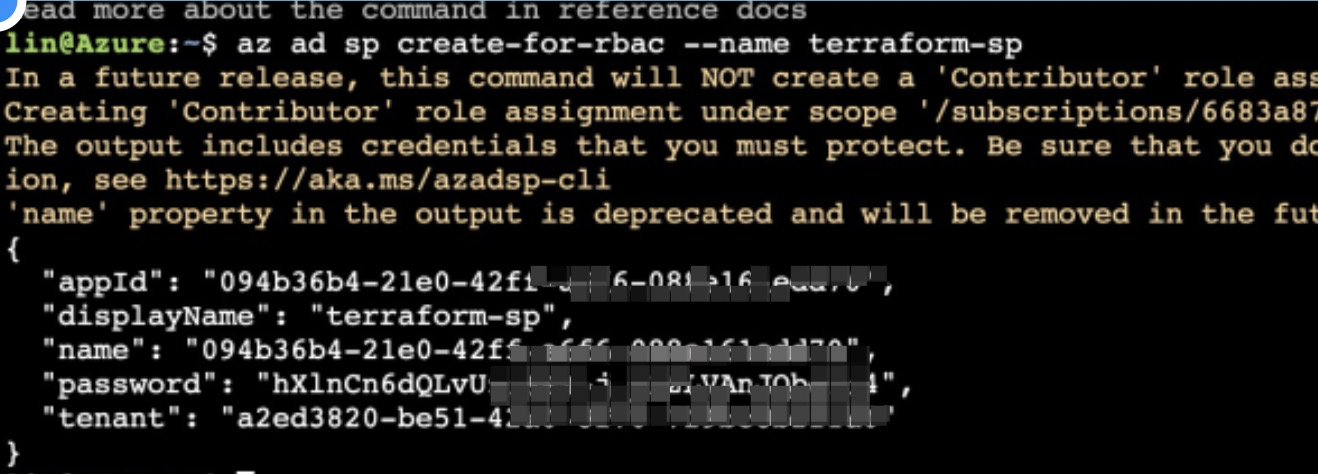

  4. 在命令行执行“az ad sp create-for-rbac --name terraform-sp”，创建service principal，用于Terraform运行时授权使用，记录appId、password、tenant。

  5. 上述记录的信息需要记录下来，作为工作流的环境变量传入用于支持Terraform运行。字段和变量对应关系如下：

    # ENV variable
ARM_SUBSCRIPTION_ID="xxx" # account ID, argo variable: arm_subscription_id
ARM_TENANT_ID="xxx"       # tenant, argo variable: arm_tenant_id
ARM_CLIENT_ID="xxx"       # appId, argo variable: arm_client_id
ARM_CLIENT_SECRET="xxx"   # password, argo variable: arm_client_secret

配置参数

  1. 从本文源代码章节下载账号工厂代码，目录结构可以参考章节中相应说明。

  2. 用编辑器打开代码，拷贝账号工厂代码extension/backend目录中的azurerm-backend.tfvars文件内容，替换掉账号工厂代码最外层的backend.tfvars文件内容。

  3. 替换完成后修改该文件内的配置项并保存：

    1. resource_group_name：已创建的Azure资源组名称

    2. storage_account_name：已创建的Azure存储账户名称

    3. container_name：已创建的Azure存储容器名称

  4. 拷贝账号工厂代码extension/backend目录中的azurerm-backend.tf文件内容，替换掉账号工厂代码step目录的所有子目录下的backend.tf文件内容并保存。

  5. 用编辑器打开settings.tfvars文件，根据配置文件注释和实施准备中的全局参数填写。

  6. 将代码上传到Git仓库，也可以等后续所有配置都完成后再上传。

安装K8S命令行

  1. 在本地或平时操作的机器部署kubectl，不同操作系统的操作步骤参考链接。

  2. 查看ACK集群连接信息，将凭证信息保存到$HOME/.kube/config 文件下。可使用命令kubectl cluster-info验证集群信息获取。

部署Argo Workflows

  1. 执行下述命令，在ACK集群中部署工作流。Argo Workflow官方文档可参考链接。

    kubectl create ns argo
kubectl apply -n argo -f https://raw.githubusercontent.com/argoproj/argo-workflows/master/manifests/quick-start-postgres.yaml

  2. 本地Argo Workflows CLI安装，参考链接，可尝试用CLI提交工作流并查看工作流运行信息。

    argo submit -n argo --watch https://raw.githubusercontent.com/argoproj/argo-workflows/master/examples/hello-world.yaml
argo list -n argo
argo get -n argo @latest
argo logs -n argo @latest

  3. 在本地创建port-forward，用于在本地即可访问已部署在ACK集群的Argo Workflow。

     kubectl -n argo port-forward deployment/argo-server 2746:2746

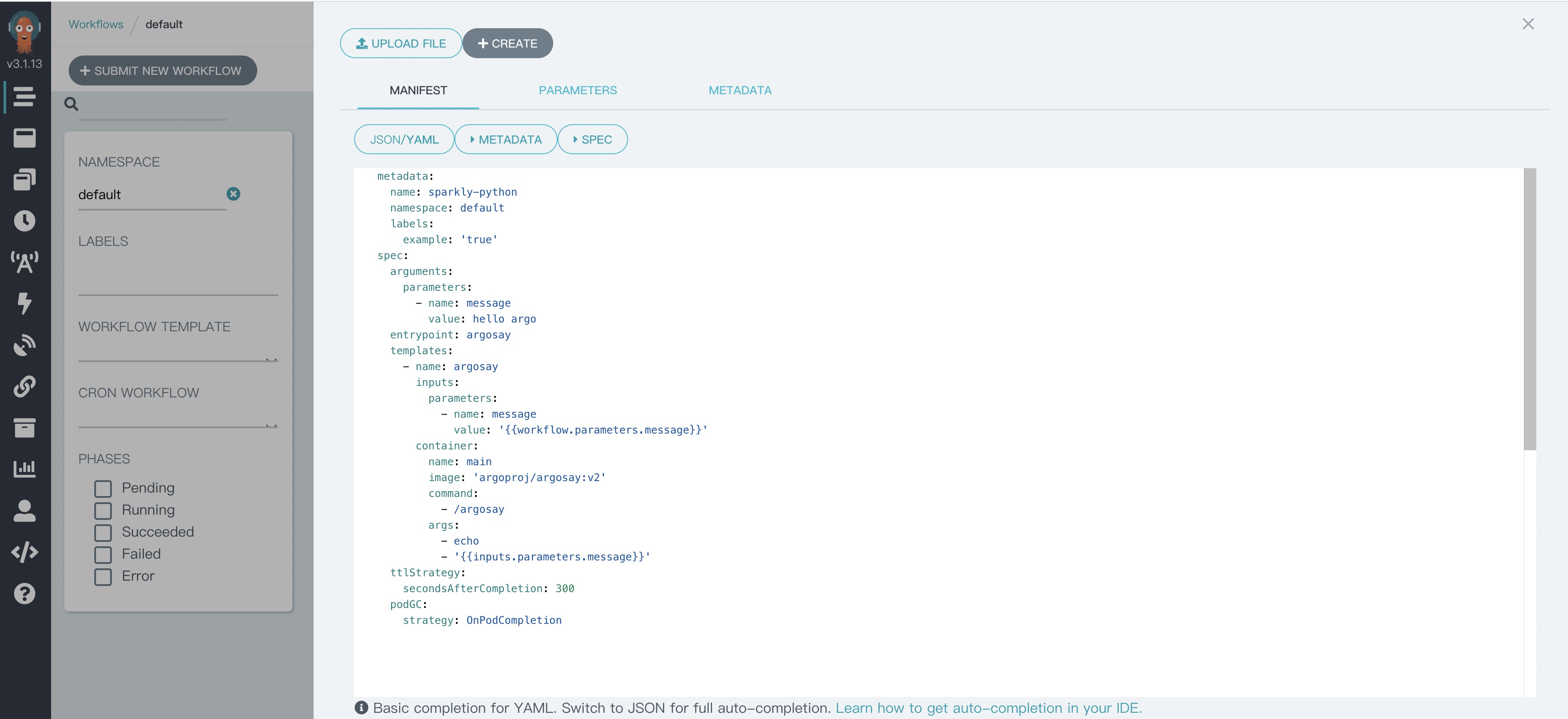

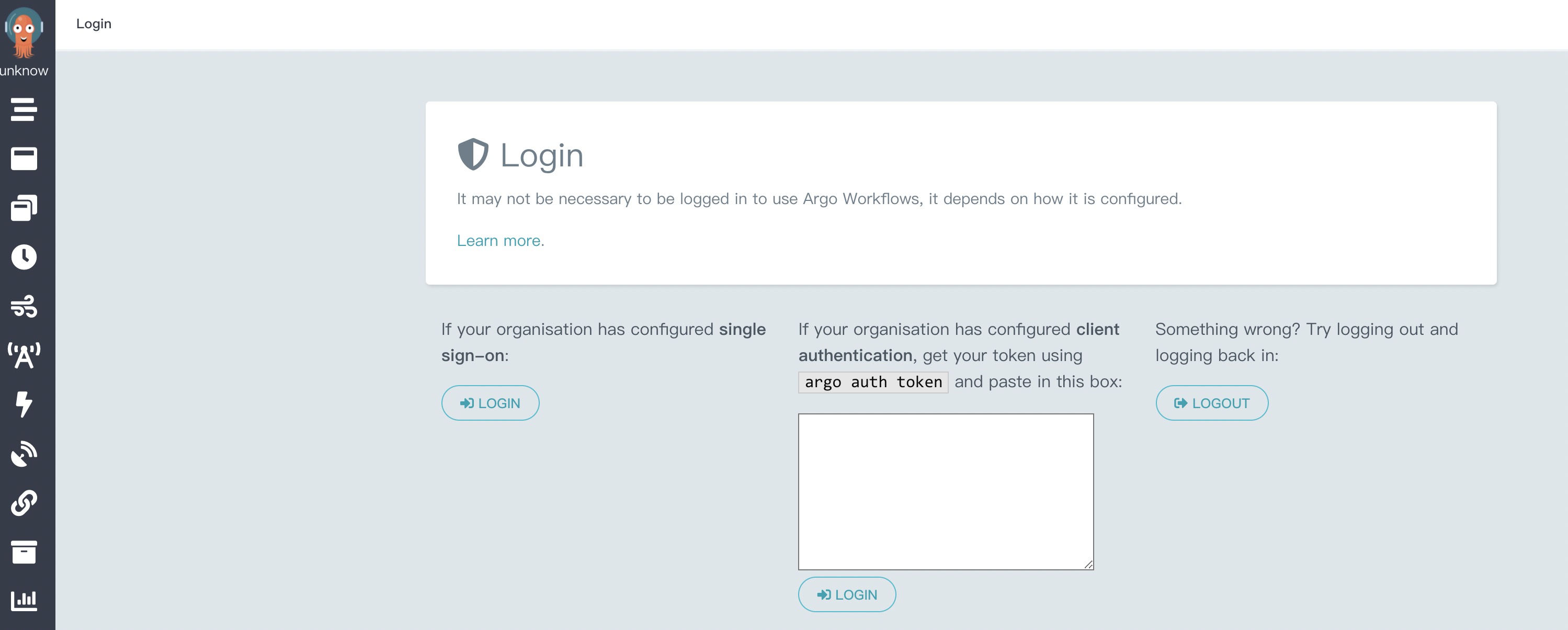

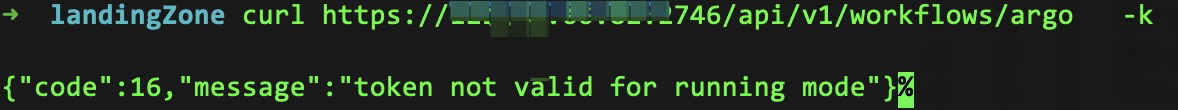

  4. 访问 https://localhost:2746 查看Workflow页面。若访问页面提示权限问题可运行argo server --auth-mode server命令后重试。

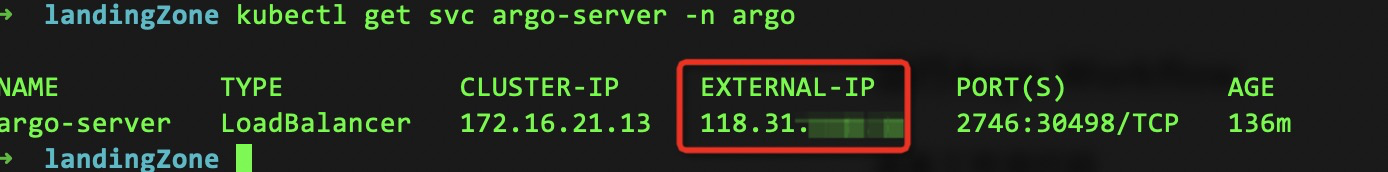

  5. 若需要通过公网访问可执行如下命令（需要ACK集群中有公网SLB），等待EXTERNAL-IP出现后即可通过该公网地址访问页面https://118.31.xx.xx:2746/。

    kubectl patch svc argo-server -n argo -p '{"spec": {"type": "LoadBalancer"}}'
kubectl get svc argo-server -n argo

配置ACK集群

本文中使用ACK部署Argo Workflows来运行工作流，必须先创建ACK集群然后再搭建Argo Workflow，推荐使用ACK托管版，相关详情可参考链接。

配置NAS

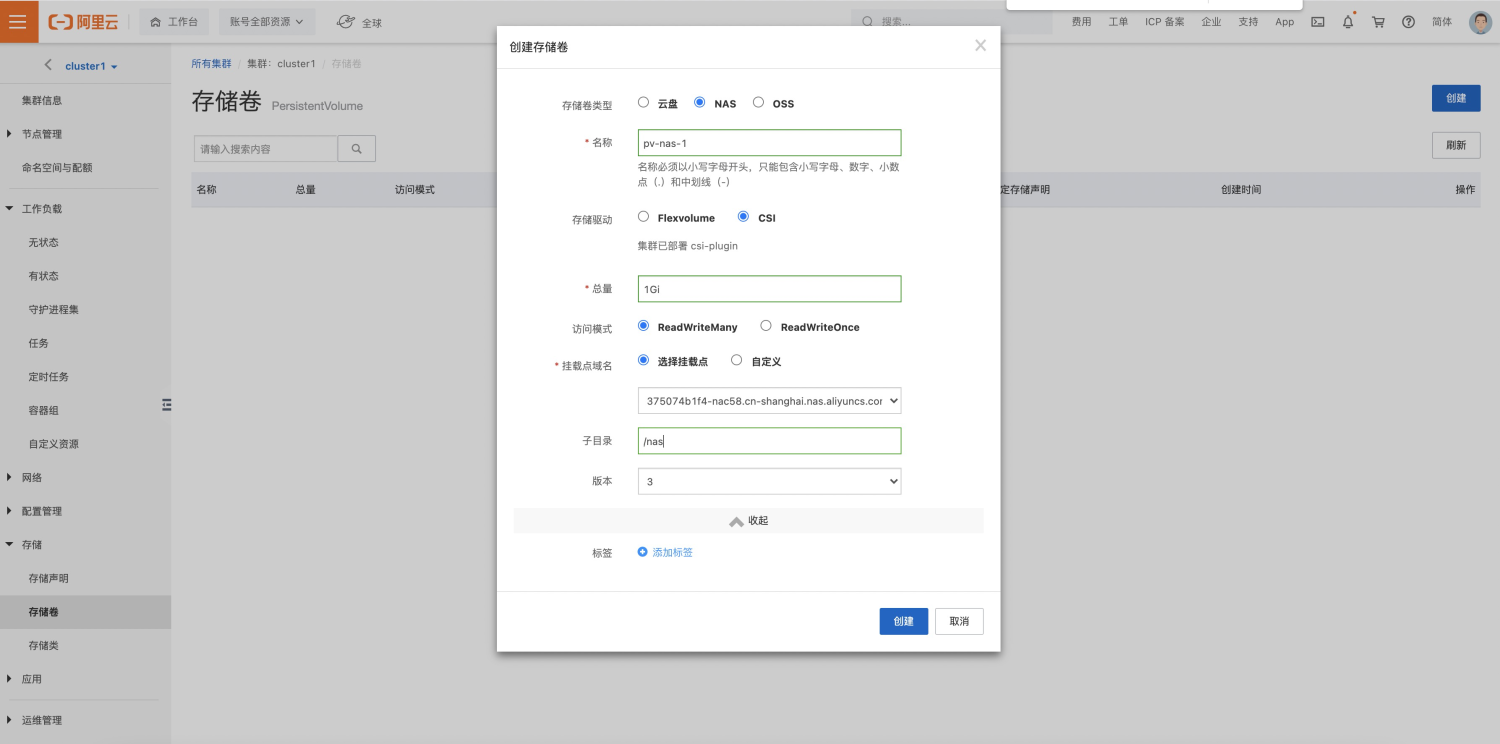

  1. 进入在ACK控制台集群详情页，创建存储卷并挂载到集群，用于工作流执行时步骤间共享文件数据。选择NAS，名称：pv-nas-1，子目录：/nas。

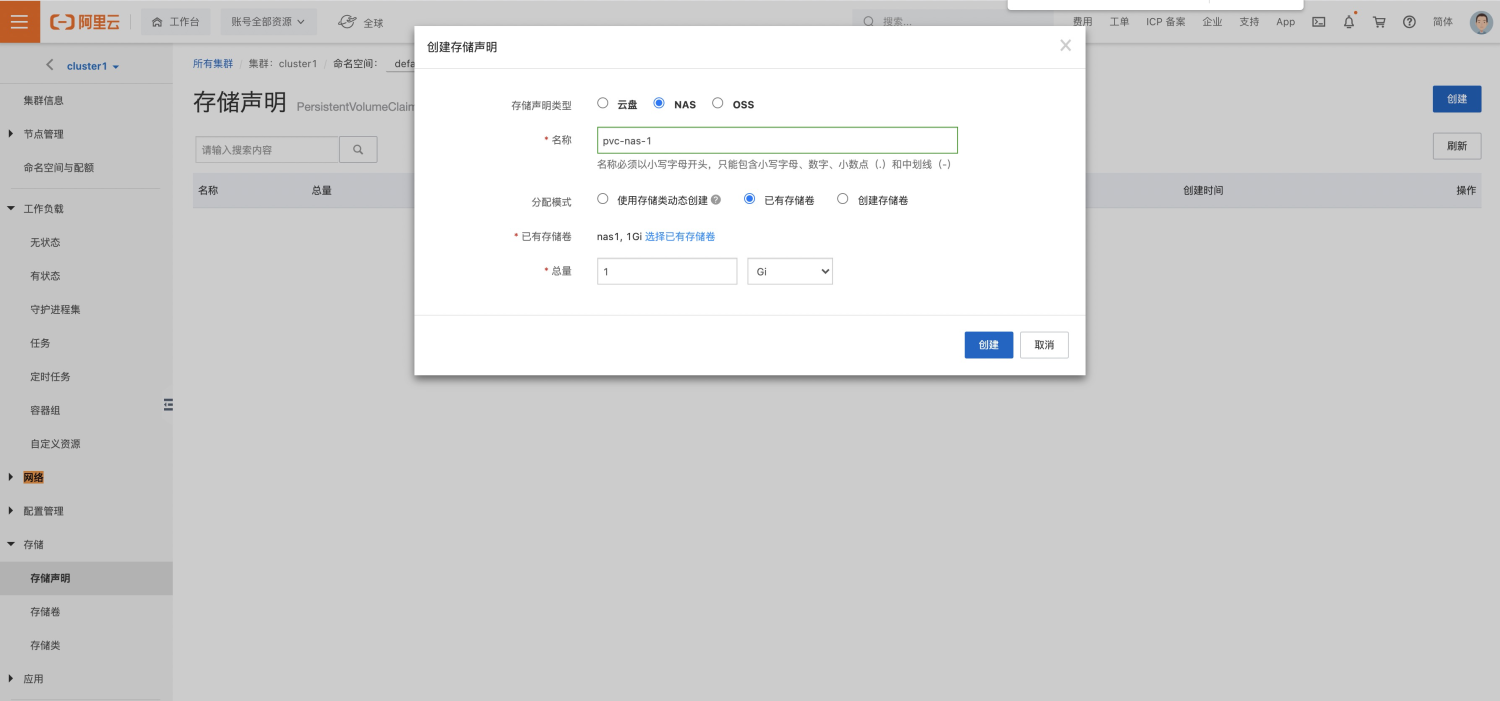

  2. 进入在ACK控制台集群详情页创建存储声明，用于工作流执行时步骤间共享文件数据。注意页面上方选择命名空间，需要与工作流页面的NAMESPACE保持一致，声明类型选择NAS，名称：pvc-nas-1，选择已有存储卷，即上一步创建的存储卷。

配置Git仓库访问信息

添加Git仓库访问信息到保密字典，用于工作流运行时拉取代码。

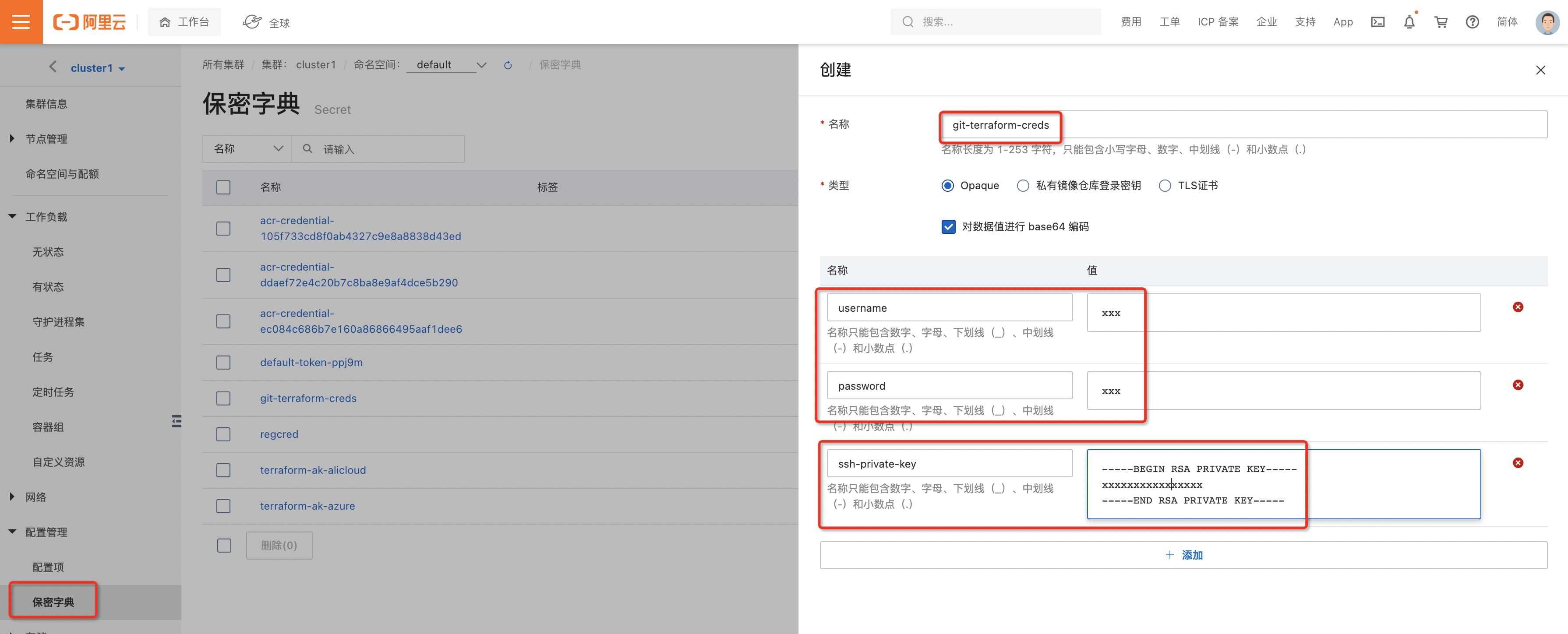

  1. 在集群详情保密字典页面创建保密字典，注意页面上方选择命名空间，需要与工作流页面的NAMESPACE保持一致，名称为git-terraform-creds，添加键名称username、password、ssh-private-key并填入相应值后保存。这里可以只选择填写username、password或ssh-private-key其中一项，代码中默认使用用户名密码拉取，要使用SSH私钥拉取可以在工作流代码中按注释说明调整下配置即可（方案中暂不支持Azure DevOps Git仓库私钥拉取，参考后续步骤说明）。

配置镜像免密拉取

授权ACK能够免密拉取ACR镜像，如果ACR中Terraform运行镜像配置为公共镜像则可跳过该项配置步骤。

  1. 在集群详情页面选择配置项，按下图所示选择命名空间kube-system，填入ACR实例ID、地域、service-account、watch-namespace信息，本文配置的是和ACK在同一账号下的ACR实例ID，其它场景可参考链接。

  2. 配置拉取权限策略。按下图所示在集群信息-集群资源Tab页进入RAM角色配置页面。

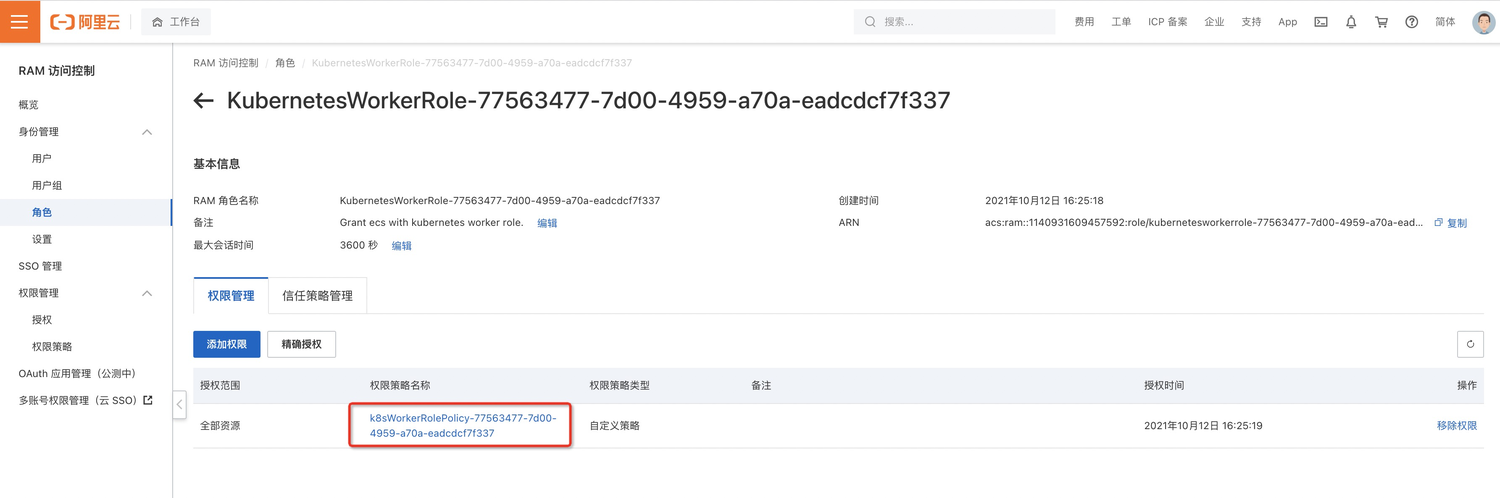

  3. 点击下图权限策略名称链接，进入权限配置详情。

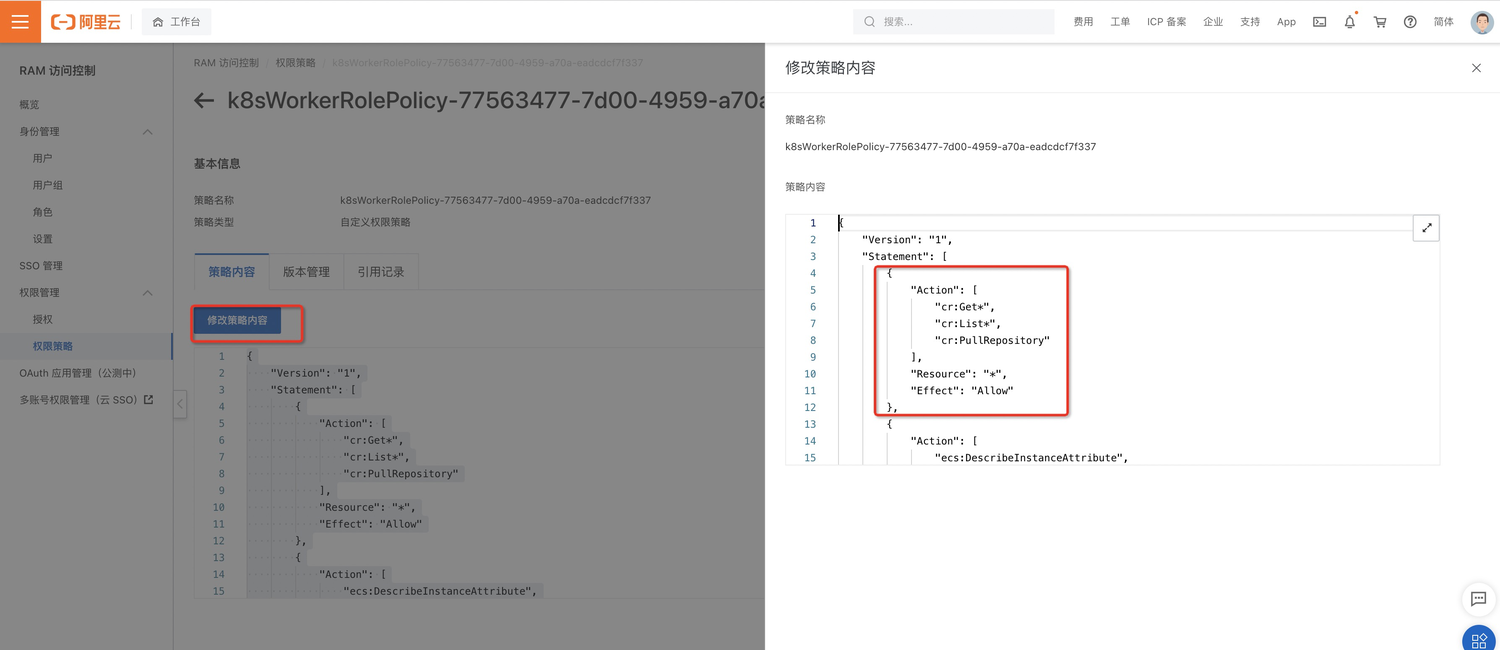

  4. 点击修改策略内容，将下述配置代码添加到策略内容中后保存。

    {
  "Action": [
    "cr:Get*",
    "cr:List*",
    "cr:PullRepository"
  ],
  "Resource": "*",
  "Effect": "Allow"
}

管理访问控制密钥

这一章节提供了“KMS凭据管家”和“ACK保密字典+KMS落盘加密”两种访问控制密钥（AK，AccessKey）管理方案，用于对工作流中使用的密钥信息进行集中管理，提升安全性和便捷性，以下两种方案选用一种即可。注意KMS对API调用和用户上传密钥的托管会收取一定费用，计费说明参考链接。

使用KMS凭据管家

KMS凭据管家能够集中管理外部及阿里云密钥信息，支持阿里云AK自动轮转，凭据管家介绍可参考链接。工作流变量配置中需要使用凭据管家的三项信息，分别为阿里云凭据名称、Azure 凭据名称、应用接入点ClientKey口令，这三项信息会在下面的操作步骤中产生。

操作步骤：

  1. 通过RAM服务角色授予凭据管家管理RAM用户AccessKey的权限。具体操作，请参见授予凭据管家管理RAM用户AccessKey的权限。

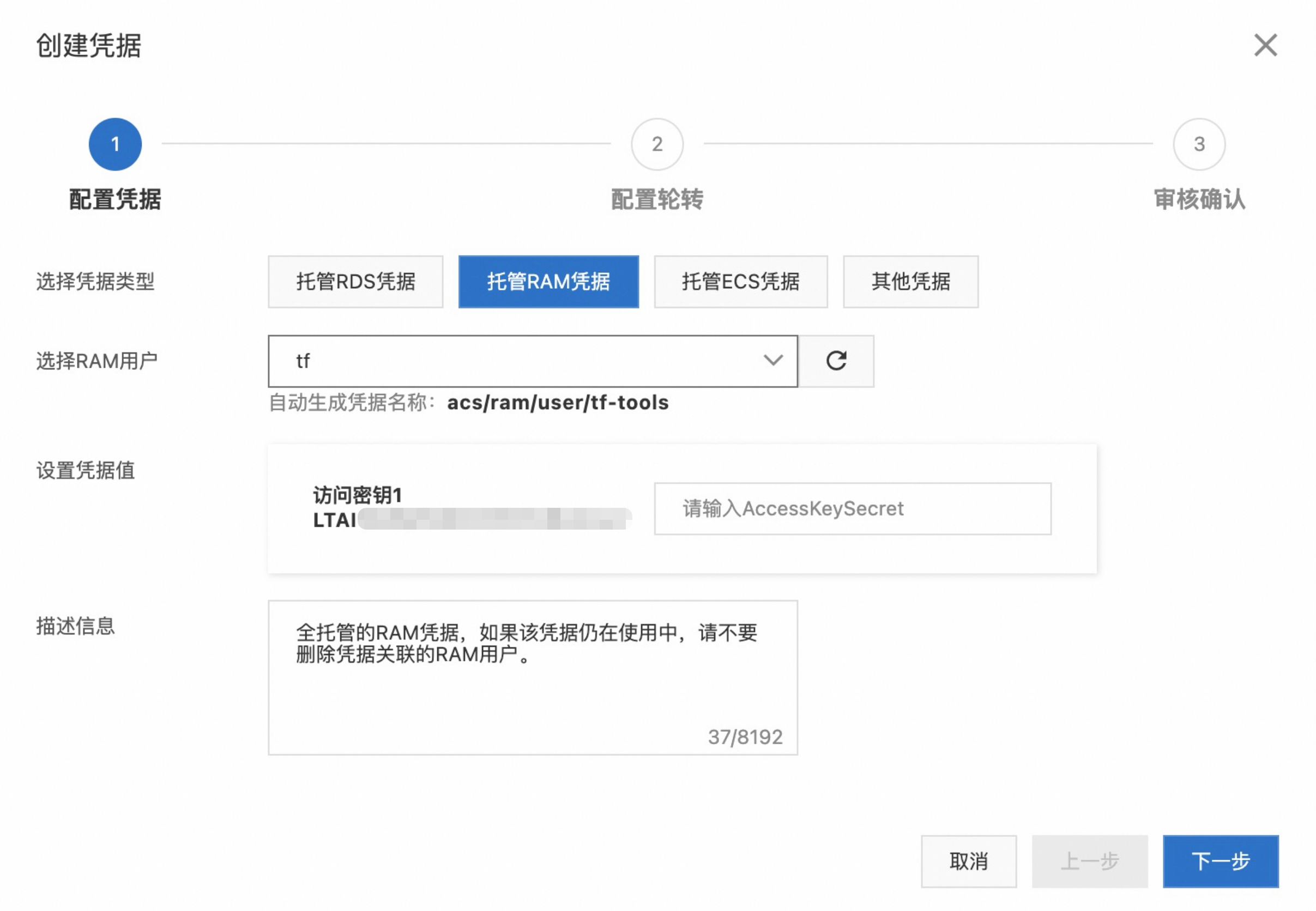

  2. 登录KMS凭据控制台，左上角选择地域，在凭据页面创建新的凭据。这里先对阿里云密钥进行配置，选择使用RAM凭据，选择前置条件中已创建AK的RAM用户，在下一步可以选择使用自动轮转AK的功能，无需管理员手动定时更换凭据。注意设置凭据值这里请输入这个RAM用户对应的一个合法的AK值，KMS是用这个AK值去做轮转判断的，官方文档可参考链接。

  3. 使用应用接入点AAP（Application Access Point），用于控制工作流如何使用凭据。选择应用管理，创建应用接入点，填写名称、描述，认证方式使用ClientKey。

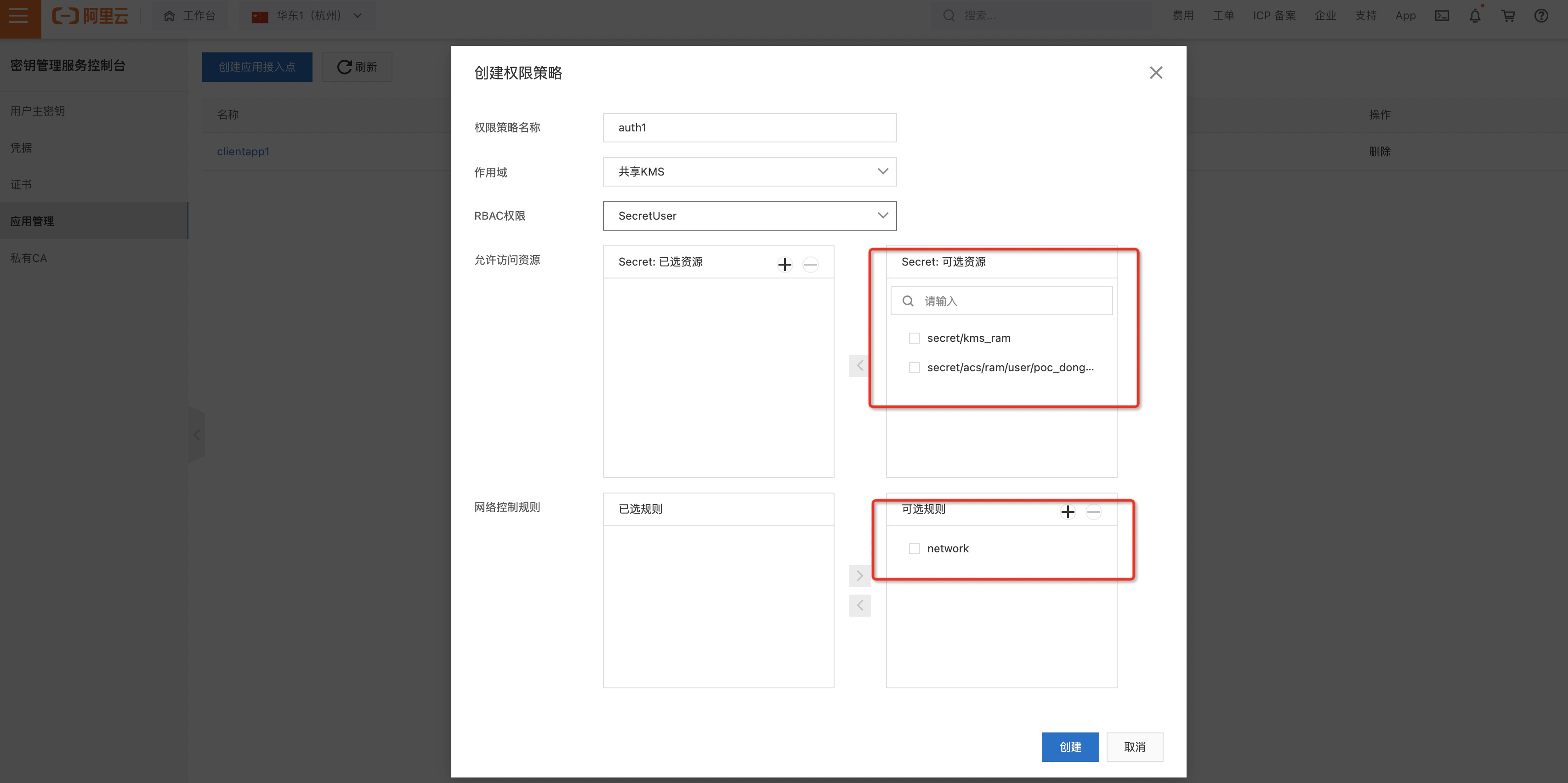

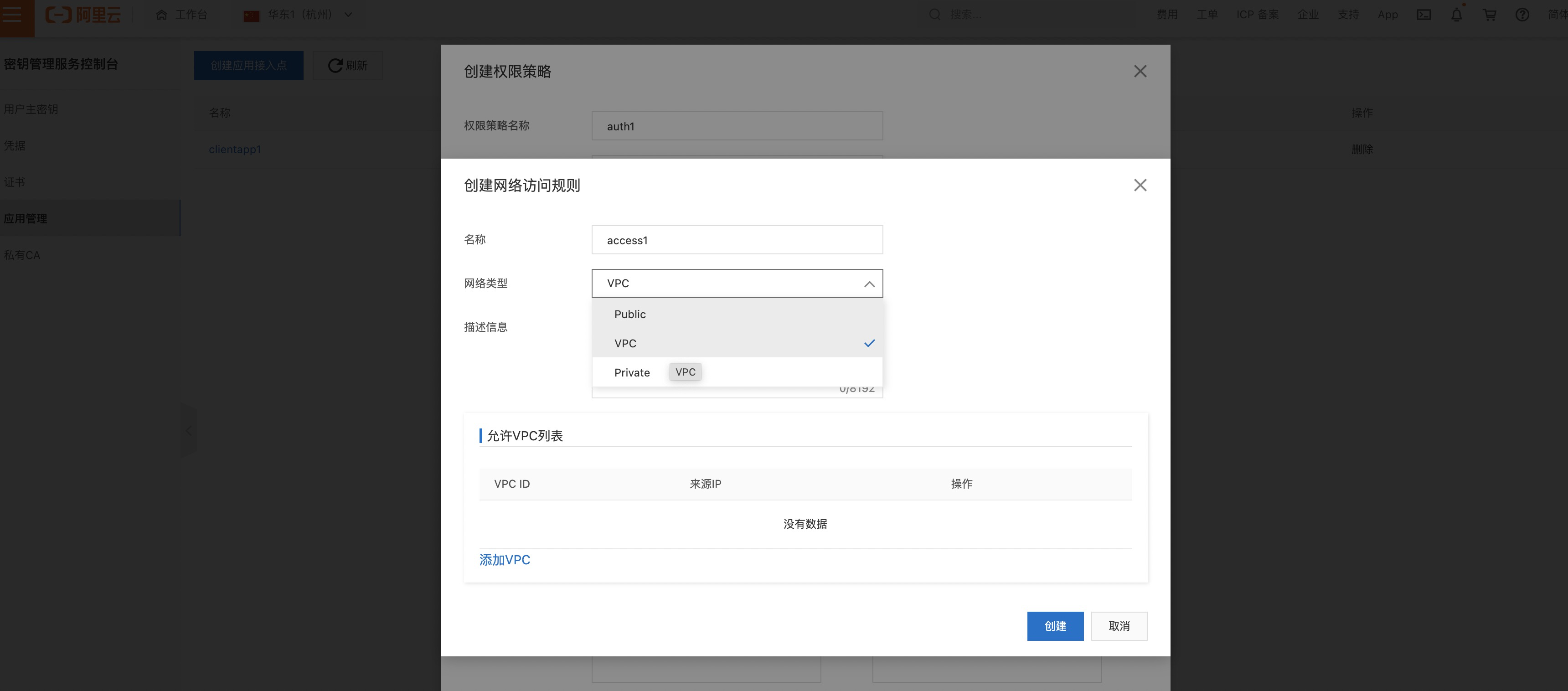

  4. 进入下一步，点击+号创建权限策略，选择已准备好的RAM用户的Secret，根据实际情况在可选规则中点击+号创建网络控制规则。完成相应选择后完成接入点创建，在弹出的对话框中选择创建ClientKey。

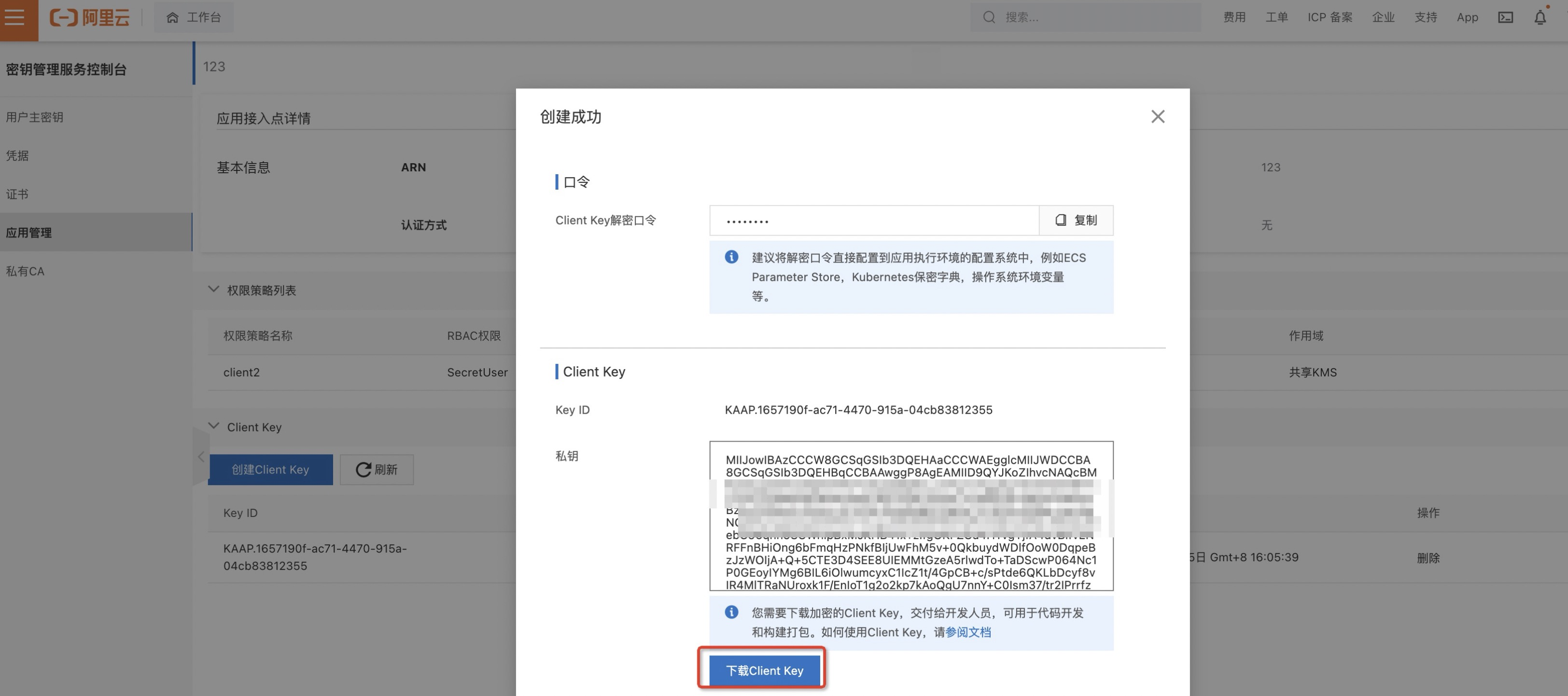

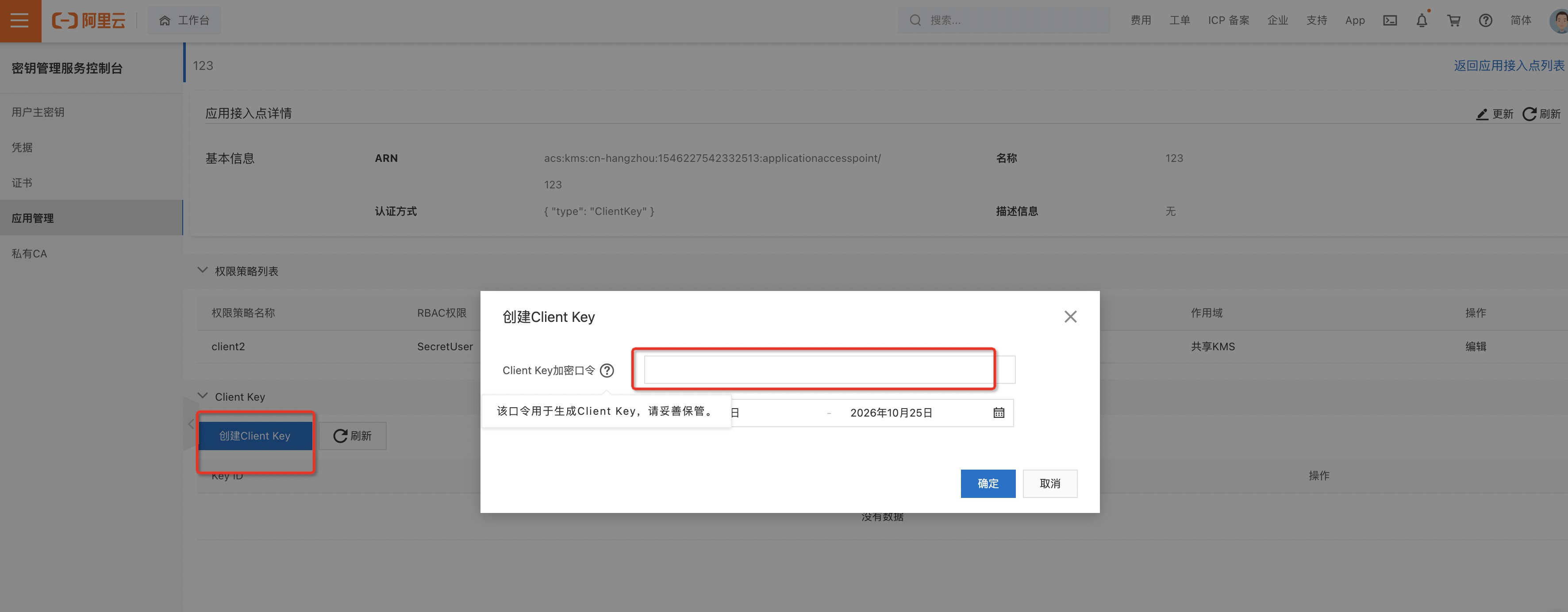

  5. 输入ClientKey加密口令，点击确定后可下载ClientKey，记录口令和下载的ClientKey备用，在工作流代码中需要使用。

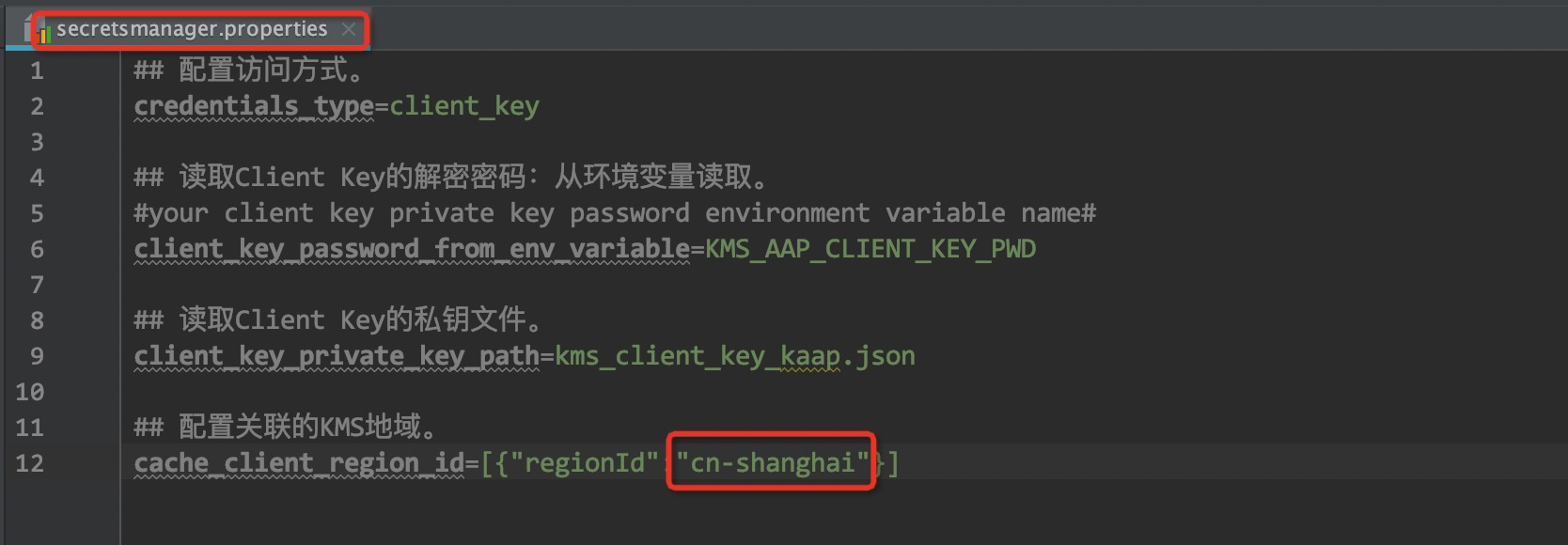

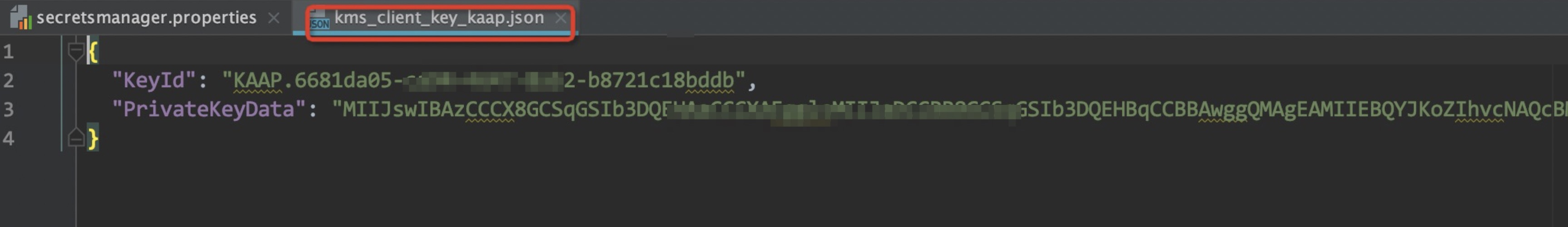

  6. 更新Terraform代码包中的配置，按实际情况在extension/secretsmanager.properties文件中填入KMS凭据所在地域，并将下载的ClientKey内容更新到extension/kms_client_key_kaap.json中。

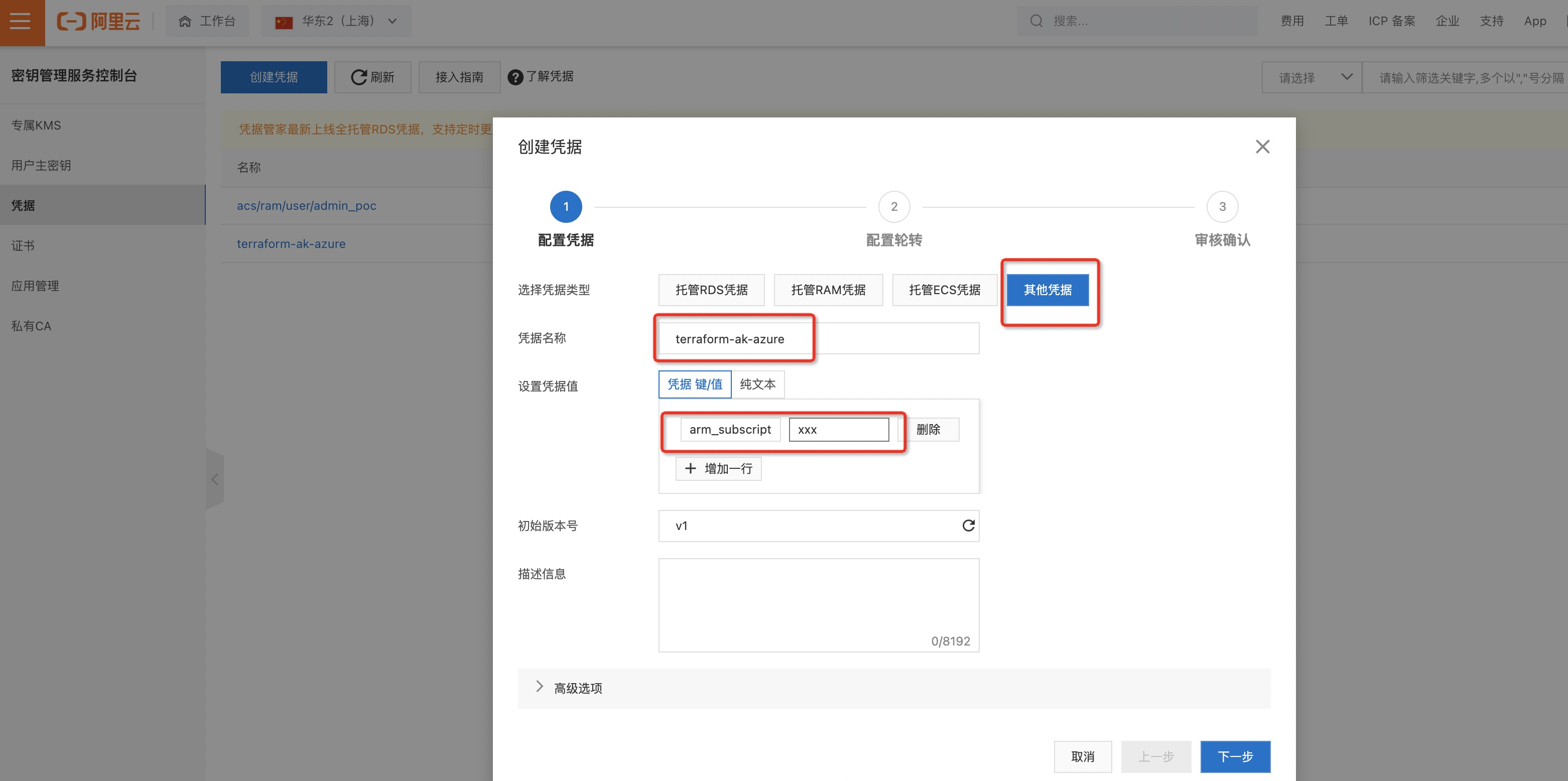

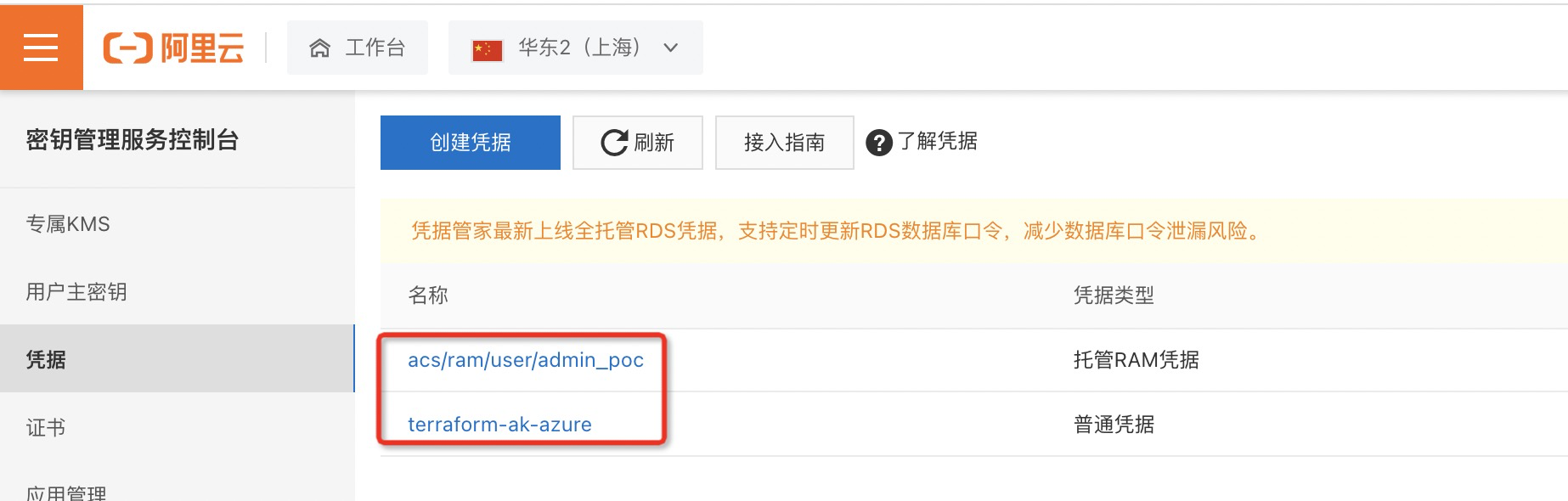

  7. 上述已经完成了阿里云的凭据配置，这一步创建Azure凭据。在凭据管理页面创建凭据时选择其它凭据，用于存储Azure的保密信息，名称可以自定义后作为参数传入工作流。凭据值的键使用固定值，分别创建arm_subscription_id、arm_tenant_id、arm_client_id、arm_client_secret，填入相应信息后完成创建。

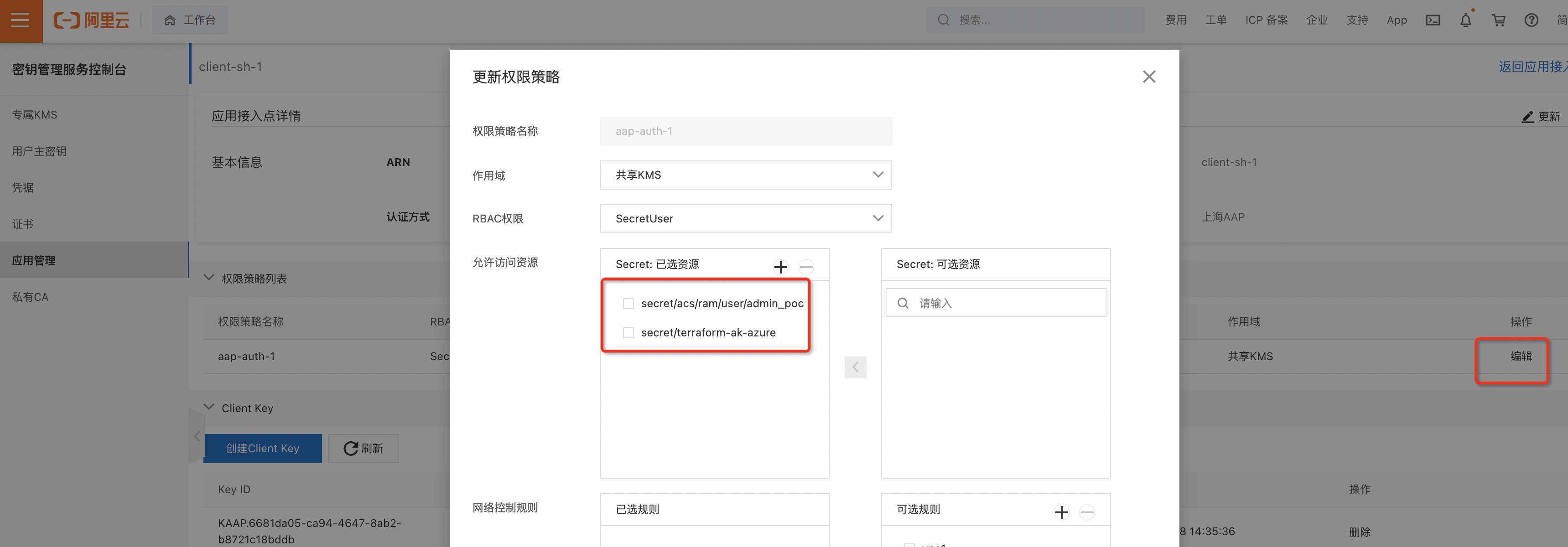

  8. 在应用接入点详情-权限策略列表中点击编辑，将创建的Azure凭据纳入应用接入点的访问范围后保存，通过该应用接入点可以获取阿里云以及Azure的密钥信息。

使用ACK保密字典+KMS落盘加密

保密字典是k8s集群管理保密信息的通用标准方案，在ACK集群详情界面可进行配置。另可以使用KMS密钥对保密字典进行数据落盘加密提升安全性，使用KMS密钥进行数据落盘加密时需要创建KMS主密钥及相应系统角色权限。操作步骤：

  1. 登录ACK管理控制台，进入集群详情页面。

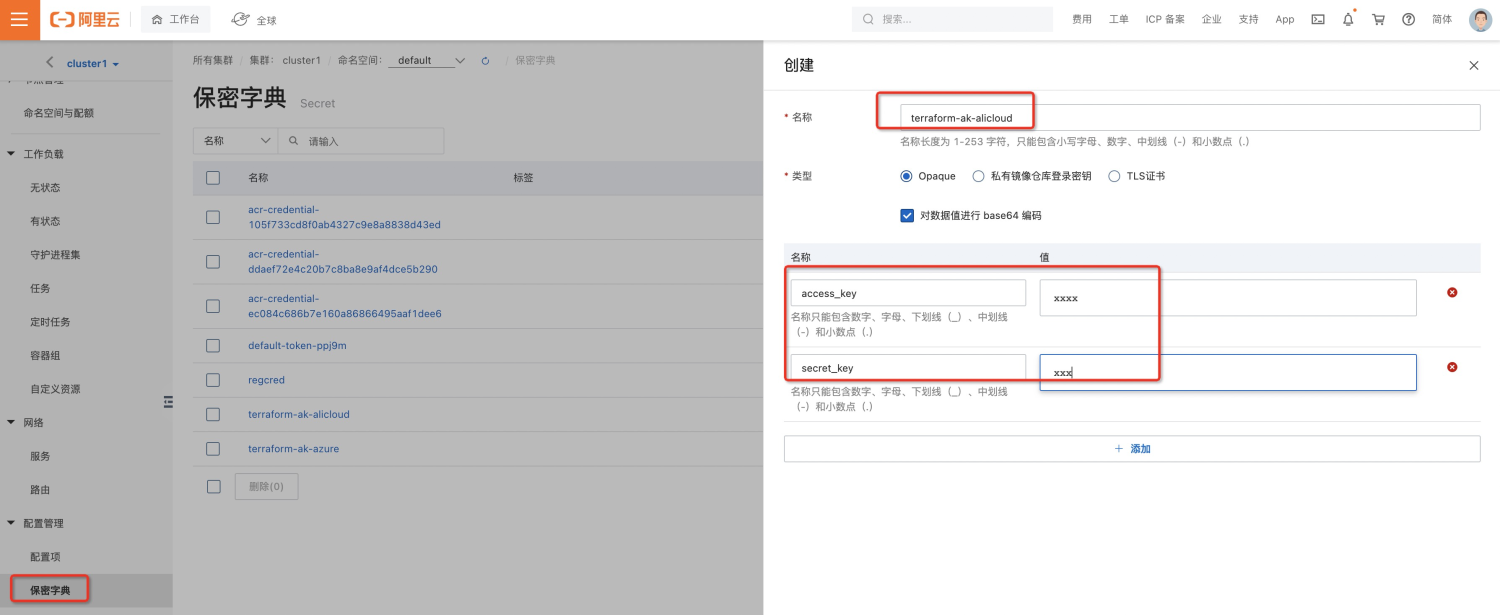

  2. 在配置管理-保密字典页面，点击创建按钮进行密钥信息添加。这里我们添加两个保密字典项，分别用于存放阿里云和Azure密钥信息，这里填写的名称会在工作流代码中使用。注意根据实际情况在页面上方选择命名空间，需要与工作流页面的NAMESPACE保持一致。

    1. 阿里云保密字典名称terraform-ak-alicloud，键的名称分别为access_key、secret_key，填入值信息后点击确定完成创建。

    2. Azure保密字典名称terraform-ak-azure，键的名称分别为arm_subscription_id、arm_tenant_id、arm_client_id、arm_client_secret，填入值信息后点击确定完成创建。

  3. 可以使用KMS密钥进行保密字典数据落盘加密，配置过程参考官方链接。

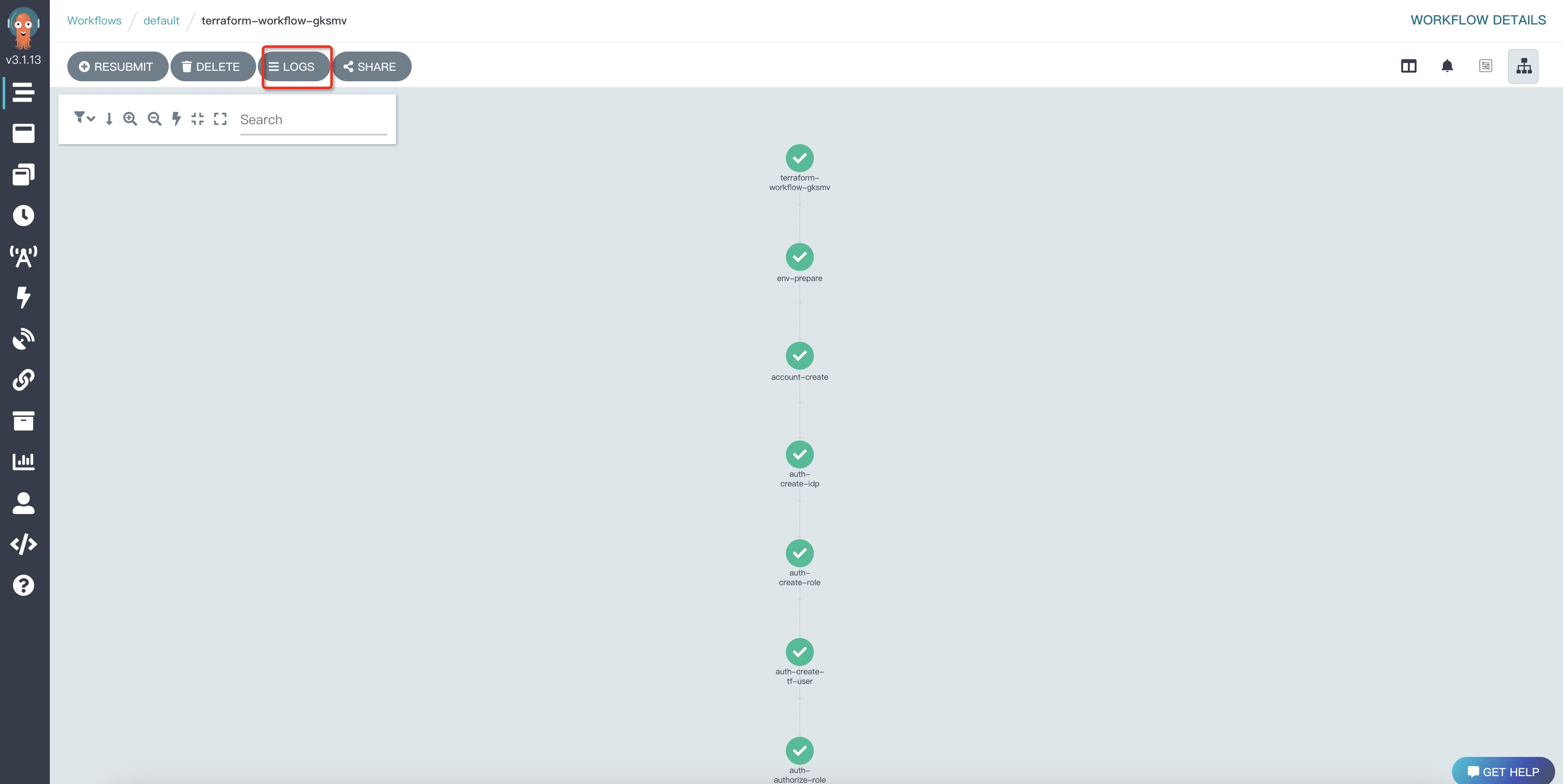

运行Argo Workflows

准备工作流代码

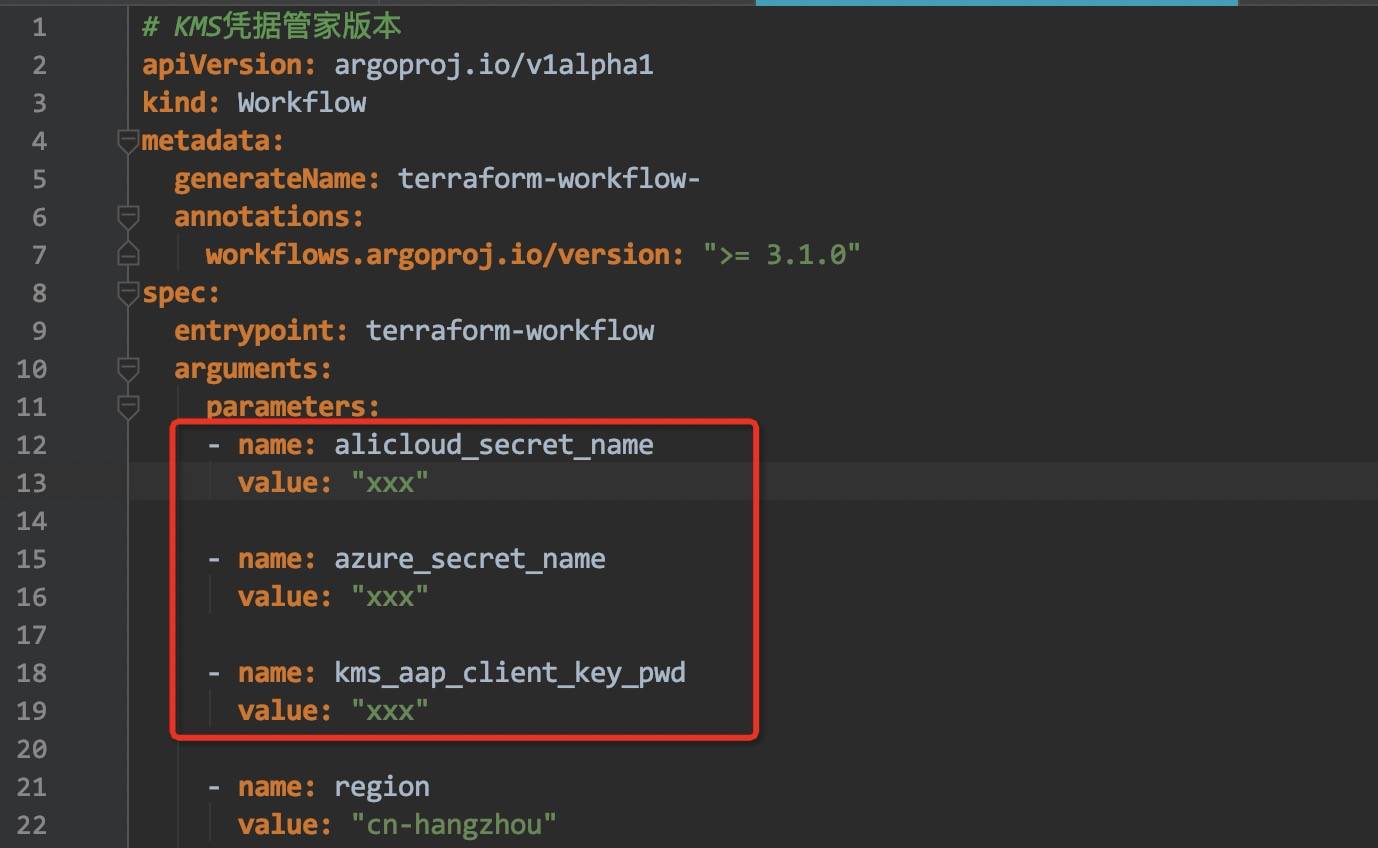

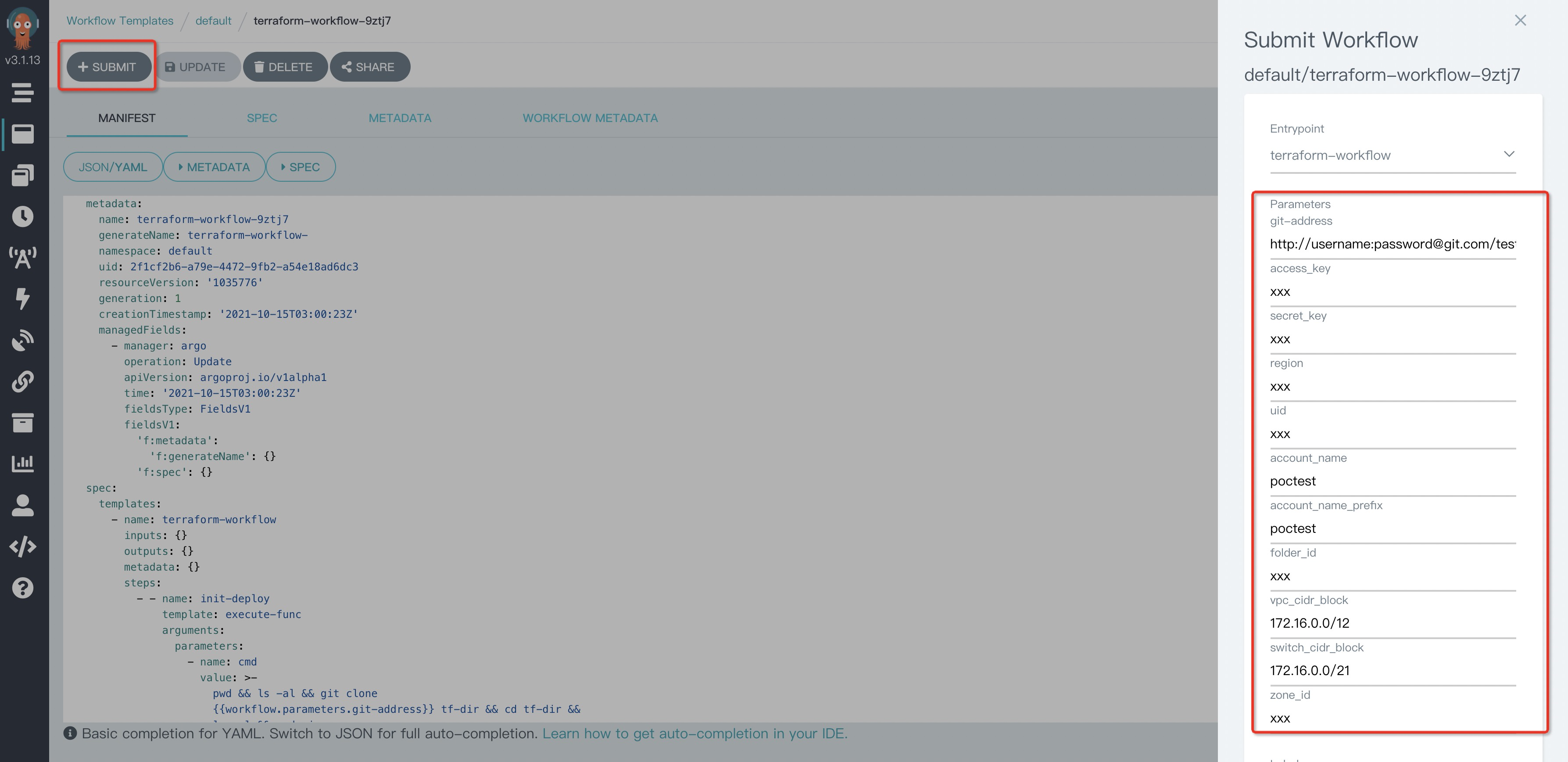

根据实施准备中的配置及实际情况修改下面的工作流yaml代码中的工作流参数、Git仓库地址、镜像配置，保存备用。注意下面有两个版本的工作流代码，根据上述密钥管理的方式选择一个版本即可。

  • KMS凭据管家版本：

    # KMS凭据管家版本
apiVersion: argoproj.io/v1alpha1
kind: Workflow
metadata:
  namespace: argo
  generateName: terraform-workflow-
  annotations:
    workflows.argoproj.io/version: ">= 3.1.0"
spec:
  entrypoint: terraform-workflow
  arguments:
    parameters:
    # 阿里云凭据名称
    - name: alicloud_secret_name
      value: "acs/ram/user/xxx"

    # Azure凭据名称
    - name: azure_secret_name
      value: "terraform-ak-azure"

    # 应用接入点ClientKey口令
    - name: kms_aap_client_key_pwd
      value: "xxx"

    - name: region
      value: "cn-hangzhou"

    - name: uid
      value: "15462275xxx"

    - name: account_name
      value: "xxx"

    - name: account_name_prefix
      value: "xxx"

    - name: folder_id
      value: "xxx"

    - name: vpc_cidr_block
      value: "172.16.0.0/12"

    - name: switch_cidr_block
      value: "172.16.0.0/21"

    - name: zone_id
      value: "cn-hangzhou-b"

  templates:
  - name: terraform-workflow
    steps:

    # 环境准备
    - - name: env-prepare
        template: git-clone-init
        arguments:
          parameters:
            - name: cmd
              value: 'pwd && ls -al'

    # 创建账号
    - - name: account-create
        template: execute-func
        arguments:
          parameters:
            - name: cmd
              value: '
              cd extension
              && python kms_secret.py {{workflow.parameters.alicloud_secret_name}} {{workflow.parameters.azure_secret_name}} env_temp
              && source env_temp && rm -rf env_temp && cd ..
              && cd step/account-create
              && terraform init -backend-config="key={{workflow.parameters.uid}}-{{workflow.parameters.account_name}}-account-create"
                 -backend-config=../../backend.tfvars -reconfigure -plugin-dir=/srv/terraform-plugins
              && terraform apply --auto-approve -var "folder_id={{workflow.parameters.folder_id}}"
                 -var "account_name={{workflow.parameters.account_name}}" -var "account_name_prefix={{workflow.parameters.account_name_prefix}}"
              '

    # 权限配置:创建IDP
    - - name: auth-create-idp
        template: execute-func
        arguments:
          parameters:
            - name: cmd
              value: '
              cd extension
              && python kms_secret.py {{workflow.parameters.alicloud_secret_name}} {{workflow.parameters.azure_secret_name}} env_temp
              && source env_temp && rm -rf env_temp && cd ..
              && cd step/auth-create-idp
              && terraform init -backend-config="key={{workflow.parameters.uid}}-{{workflow.parameters.account_name}}-auth-create-idp"
                 -backend-config=../../backend.tfvars -reconfigure -plugin-dir=/srv/terraform-plugins
              && terraform apply --auto-approve -var-file=../../settings.tfvars -compact-warnings
              '

    # 权限配置:创建角色
    - - name: auth-create-role
        template: execute-func
        arguments:
          parameters:
            - name: cmd
              value: '
              cd extension
              && python kms_secret.py {{workflow.parameters.alicloud_secret_name}} {{workflow.parameters.azure_secret_name}} env_temp
              && source env_temp && rm -rf env_temp && cd ..
              && cd step/auth-create-role
              && terraform init -backend-config="key={{workflow.parameters.uid}}-{{workflow.parameters.account_name}}-auth-create-role"
                 -backend-config=../../backend.tfvars -reconfigure -plugin-dir=/srv/terraform-plugins
              && terraform apply --auto-approve -var-file=../../settings.tfvars -compact-warnings
              '

    # 权限配置:创建TF用户
    - - name: auth-create-user
        template: execute-func
        arguments:
          parameters:
            - name: cmd
              value: '
              cd extension
              && python kms_secret.py {{workflow.parameters.alicloud_secret_name}} {{workflow.parameters.azure_secret_name}} env_temp
              && source env_temp && rm -rf env_temp && cd ..
              && cd step/auth-create-user
              && terraform init -backend-config="key={{workflow.parameters.uid}}-{{workflow.parameters.account_name}}-auth-create-user"
                 -backend-config=../../backend.tfvars -reconfigure -plugin-dir=/srv/terraform-plugins
              && terraform apply --auto-approve -var-file=../../settings.tfvars -compact-warnings
              '

    # 权限配置:角色授权
    - - name: auth-authorize-role
        template: execute-func
        arguments:
          parameters:
            - name: cmd
              value:  '
              cd extension
              && python kms_secret.py {{workflow.parameters.alicloud_secret_name}} {{workflow.parameters.azure_secret_name}} env_temp
              && source env_temp && rm -rf env_temp && cd ..
              && cd step/auth-authorize-role
              && terraform init -backend-config="key={{workflow.parameters.uid}}-{{workflow.parameters.account_name}}-auth-authorize-role"
                 -backend-config=../../backend.tfvars -reconfigure -plugin-dir=/srv/terraform-plugins
              && terraform apply --auto-approve -var-file=../../settings.tfvars -compact-warnings
              '

    # 网络配置
    - - name: network-configure
        template: execute-func
        arguments:
          parameters:
            - name: cmd
              value: '
              cd extension
              && python kms_secret.py {{workflow.parameters.alicloud_secret_name}} {{workflow.parameters.azure_secret_name}} env_temp
              && source env_temp && rm -rf env_temp && cd ..
              && cd step/network-create-vpc-vsw
              && terraform init -backend-config="key={{workflow.parameters.uid}}-{{workflow.parameters.account_name}}-network-create-vpc-vsw"
                 -backend-config=../../backend.tfvars -reconfigure -plugin-dir=/srv/terraform-plugins
              && terraform apply --auto-approve -compact-warnings -var "vpc_cidr_block={{workflow.parameters.vpc_cidr_block}}"
                 -var "switch_cidr_block={{workflow.parameters.switch_cidr_block}}" -var "zone_id={{workflow.parameters.zone_id}}"
                 -var-file=../../settings.tfvars
              '

  - name: execute-func
    inputs:
      parameters:
      - name: cmd
    container:
      image: acr-hangzhou-1-registry.cn-hangzhou.cr.aliyuncs.com/terraform/terraform:v9
      volumeMounts:
        - name: pvc-nas-1
          mountPath: "/nas" # NAS挂载路径
      command: ["/bin/sh", "-c"]
      args: ["{{inputs.parameters.cmd}}"]
      workingDir: /nas/tf-dir-{{workflow.name}}
      env:
      - name: ALICLOUD_REGION
        value: "{{workflow.parameters.region}}"
      - name: KMS_AAP_CLIENT_KEY_PWD
        value: "{{workflow.parameters.kms_aap_client_key_pwd}}"
    volumes:
      - name: pvc-nas-1
        persistentVolumeClaim:
          claimName: pvc-nas-1  # NAS PVC


  - name: git-clone-init
    inputs:
      parameters:
      - name: cmd
      artifacts:
      - name: terraform-source
        path: /nas/tf-dir-{{workflow.name}}
        git:
          repo: https://codeup.aliyun.com/xxxx/account-base.git # when authenticating via basic auth
#          repo: git@codeup.aliyun.com:xxxx/account-base.git     # when authenticating via sshPrivateKeySecret
          revision: "azure-backend-update"
          usernameSecret:               # when authenticating via basic auth
            name: git-terraform-creds
            key: username
          passwordSecret:               # when authenticating via basic auth
            name: git-terraform-creds
            key: password
#          sshPrivateKeySecret:          # when authenticating via sshPrivateKeySecret
#            name: git-terraform-creds
#            key: ssh-private-key
#          insecureIgnoreHostKey: true   # when authenticating via sshPrivateKeySecret
          depth: 1
    container:
      image: acr-hangzhou-1-registry.cn-hangzhou.cr.aliyuncs.com/terraform/terraform:v9
      volumeMounts:
        - name: pvc-nas-1
          mountPath: "/nas"
      command: ["/bin/sh", "-c"]
      args: ["{{inputs.parameters.cmd}}"]
      workingDir: /nas/tf-dir-{{workflow.name}}
    volumes:
      - name: pvc-nas-1
        persistentVolumeClaim:
          claimName: pvc-nas-1

  • ACK保密字典版本：

    # ACK保密字典版本
apiVersion: argoproj.io/v1alpha1
kind: Workflow
metadata:
  namespace: argo
  generateName: terraform-workflow-
  annotations:
    workflows.argoproj.io/version: ">= 3.1.0"
spec:
  entrypoint: terraform-workflow
  arguments:
    parameters:
    - name: region
      value: "cn-hangzhou"

    - name: uid
      value: "15462275xxx"

    - name: account_name
      value: "xxx"

    - name: account_name_prefix
      value: "xxx"

    - name: folder_id
      value: "fd-xxx"

    - name: vpc_cidr_block
      value: "172.16.0.0/12"

    - name: switch_cidr_block
      value: "172.16.0.0/21"

    - name: zone_id
      value: "cn-hangzhou-b"

  templates:
  - name: terraform-workflow
    steps:
    # 环境准备
    - - name: env-prepare
        template: git-clone-init
        arguments:
          parameters:
            - name: cmd
              value: 'pwd && ls -al'

    # 创建账号
    - - name: account-create
        template: execute-func
        arguments:
          parameters:
            - name: cmd
              value: '
              cd step/account-create
              && terraform init -backend-config="key={{workflow.parameters.uid}}-{{workflow.parameters.account_name}}-account-create"
                 -backend-config=../../backend.tfvars -reconfigure -plugin-dir=/srv/terraform-plugins
              && terraform apply --auto-approve -var "folder_id={{workflow.parameters.folder_id}}"
                -var "account_name={{workflow.parameters.account_name}}" -var "account_name_prefix={{workflow.parameters.account_name_prefix}}"
              '

    # 权限配置:创建IDP
    - - name: auth-create-idp
        template: execute-func
        arguments:
          parameters:
            - name: cmd
              value: '
              cd step/auth-create-idp
              && terraform init -backend-config="key={{workflow.parameters.uid}}-{{workflow.parameters.account_name}}-auth-create-idp"
                 -backend-config=../../backend.tfvars -reconfigure -plugin-dir=/srv/terraform-plugins
              && terraform apply --auto-approve -var-file=../../settings.tfvars -compact-warnings
              '

    # 权限配置:创建角色
    - - name: auth-create-role
        template: execute-func
        arguments:
          parameters:
            - name: cmd
              value: '
              cd step/auth-create-role
              && terraform init -backend-config="key={{workflow.parameters.uid}}-{{workflow.parameters.account_name}}-auth-create-role"
                 -backend-config=../../backend.tfvars -reconfigure -plugin-dir=/srv/terraform-plugins
              && terraform apply --auto-approve -var-file=../../settings.tfvars -compact-warnings
              '

    # 权限配置:创建TF用户
    - - name: auth-create-user
        template: execute-func
        arguments:
          parameters:
            - name: cmd
              value: '
              cd step/auth-create-user
              && terraform init -backend-config="key={{workflow.parameters.uid}}-{{workflow.parameters.account_name}}-auth-create-user"
                 -backend-config=../../backend.tfvars -reconfigure -plugin-dir=/srv/terraform-plugins
              && terraform apply --auto-approve -var-file=../../settings.tfvars -compact-warnings
              '

    # 权限配置:角色授权
    - - name: auth-authorize-role
        template: execute-func
        arguments:
          parameters:
            - name: cmd
              value: '
              cd step/auth-authorize-role
              && terraform init -backend-config="key={{workflow.parameters.uid}}-{{workflow.parameters.account_name}}-auth-authorize-role"
                 -backend-config=../../backend.tfvars -reconfigure -plugin-dir=/srv/terraform-plugins
              && terraform apply --auto-approve -var-file=../../settings.tfvars -compact-warnings
              '

    # 网络配置
    - - name: network-create-vpc-vsw
        template: execute-func
        arguments:
          parameters:
            - name: cmd
              value: '
              cd step/network-create-vpc-vsw
              && terraform init -backend-config="key={{workflow.parameters.uid}}-{{workflow.parameters.account_name}}-network-create-vpc-vsw"
                 -backend-config=../../backend.tfvars -reconfigure -plugin-dir=/srv/terraform-plugins
              && terraform apply --auto-approve -compact-warnings -var "vpc_cidr_block={{workflow.parameters.vpc_cidr_block}}"
                 -var "switch_cidr_block={{workflow.parameters.switch_cidr_block}}" -var "zone_id={{workflow.parameters.zone_id}}"
                 -var-file=../../settings.tfvars
              '

  - name: execute-func
    inputs:
      parameters:
      - name: cmd
    container:
      image: acr-hangzhou-1-registry.cn-hangzhou.cr.aliyuncs.com/terraform/terraform:v9
      volumeMounts:
        - name: pvc-nas-1
          mountPath: "/nas" # NAS挂载路径

      command: ["/bin/sh", "-c"]
      args: ["{{inputs.parameters.cmd}}"]
      workingDir: /nas/tf-dir-{{workflow.name}}
      env:
      - name: ALICLOUD_REGION
        value: "{{workflow.parameters.region}}"

      - name: ALICLOUD_ACCESS_KEY
        valueFrom:
          secretKeyRef:
            name: terraform-ak-alicloud
            key: access_key

      - name: ALICLOUD_SECRET_KEY
        valueFrom:
          secretKeyRef:
            name: terraform-ak-alicloud
            key: secret_key


      - name: ARM_SUBSCRIPTION_ID
        valueFrom:
          secretKeyRef:
            name: terraform-ak-azure
            key: arm_subscription_id

      - name: ARM_TENANT_ID
        valueFrom:
          secretKeyRef:
            name: terraform-ak-azure
            key: arm_tenant_id

      - name: ARM_CLIENT_ID
        valueFrom:
          secretKeyRef:
            name: terraform-ak-azure
            key: arm_client_id

      - name: ARM_CLIENT_SECRET
        valueFrom:
          secretKeyRef:
            name: terraform-ak-azure
            key: arm_client_secret
    volumes:
      - name: pvc-nas-1
        persistentVolumeClaim:
          claimName: pvc-nas-1  # NAS PVC

  - name: git-clone-init
    inputs:
      parameters:
      - name: cmd
      artifacts:
      - name: terraform-source
        path: /nas/tf-dir-{{workflow.name}}
        git:
          repo: https://codeup.aliyun.com/xxx/account-base.git # when authenticating via basic auth
#          repo: git@codeup.aliyun.com:xxx/account-base.git     # when authenticating via sshPrivateKeySecret
          revision: "azure-backend-update"
          usernameSecret:             # when authenticating via basic auth
            name: git-terraform-creds
            key: username
          passwordSecret:             # when authenticating via basic auth
            name: git-terraform-creds
            key: password
#          sshPrivateKeySecret:        # when authenticating via sshPrivateKeySecret
#            name: git-terraform-creds
#            key: ssh-private-key
#          insecureIgnoreHostKey: true # when authenticating via sshPrivateKeySecret
          depth: 1
    container:
      image: acr-hangzhou-1-registry.cn-hangzhou.cr.aliyuncs.com/terraform/terraform:v9
      volumeMounts:
        - name: pvc-nas-1
          mountPath: "/nas"
      command: ["/bin/sh", "-c"]
      args: ["{{inputs.parameters.cmd}}"]
      workingDir: /nas/tf-dir-{{workflow.name}}
    volumes:
      - name: pvc-nas-1
        persistentVolumeClaim:
          claimName: pvc-nas-1
Azure Git仓库适配

如果使用Azure DevOps Git仓库存放Terraform等相关代码，由于Git服务器实现方式不同，使用上述代码中ArgoWorkflows的“git”组件可能会在拉取代码时报错造成无法拉取，需要对工作流代码进行简单调整。调整后的代码使用保密字典中的用户名和密码拉取代码，方案中暂不支持使用私钥拉取。调整步骤：

  1. 替换“环境准备”这一步骤中的代码，根据实际情况修改Git仓库地址git_repo_url的value。

        # 环境准备
    - - name: env-prepare
        template: git-clone-init
        arguments:
          parameters:
            - name: git_repo_url
              value: "dev.azure.com/xxx/helloDevOps/_git/helloDevOps"
            - name: cmd
              value: 'pwd && ls -al'

  2. 将名称为“git-clone-init”的template替换为以下代码，根据实际情况修改镜像。

      - name: git-clone-init
    inputs:
      parameters:
      - name: cmd
      - name: git_repo_url
    container:
      image: acr-hangzhou-1-registry.cn-hangzhou.cr.aliyuncs.com/terraform/terraform:v9
      volumeMounts:
        - name: pvc-nas-1
          mountPath: "/nas" # NAS挂载路径
      command: ["/bin/sh", "-c"]
      args: ["git clone https://$GIT_USERNAME:$GIT_PASSWORD@{{inputs.parameters.git_repo_url}} /nas/tf-dir-{{workflow.name}} && {{inputs.parameters.cmd}}"]
      workingDir: /nas/tf-dir-{{workflow.name}}
      env:
      - name: GIT_USERNAME
        valueFrom:
          secretKeyRef:
            name: git-terraform-creds
            key: username
      - name: GIT_PASSWORD
        valueFrom:
          secretKeyRef:
            name: git-terraform-creds
            key: password
    volumes:
      - name: pvc-nas-1
        persistentVolumeClaim:
          claimName: pvc-nas-1  # NAS PVC
页面运行

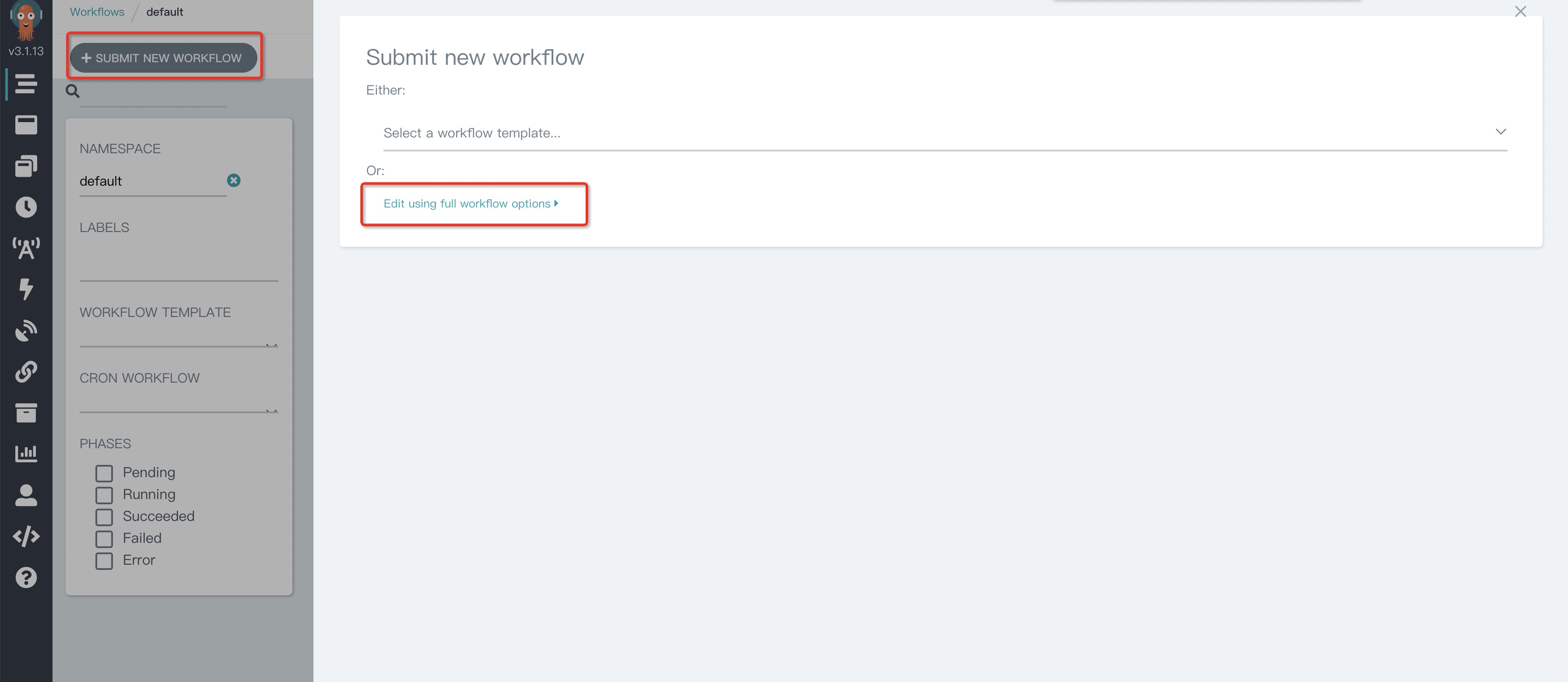

  1. 访问workflow界面https://localhost:2746，打开创建工作流页面。

  2. 将原有示例代码全选、粘贴上述已修改配置的yaml代码，然后点击Create即可运行工作流。如果yaml格式错误在下方会有提示。

  3. 也可以先创建工作流模板，修改参数后创建工作流。

  4. 点击工作流进入详情可查看日志。

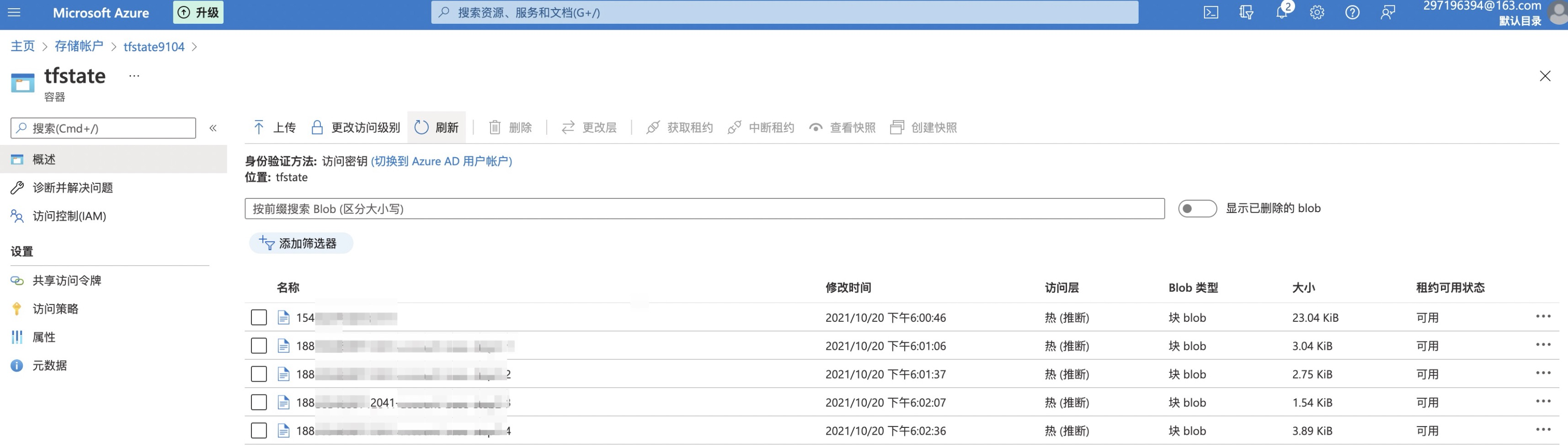

  5. 在Azure存储账户中可看到state文件已经更新。

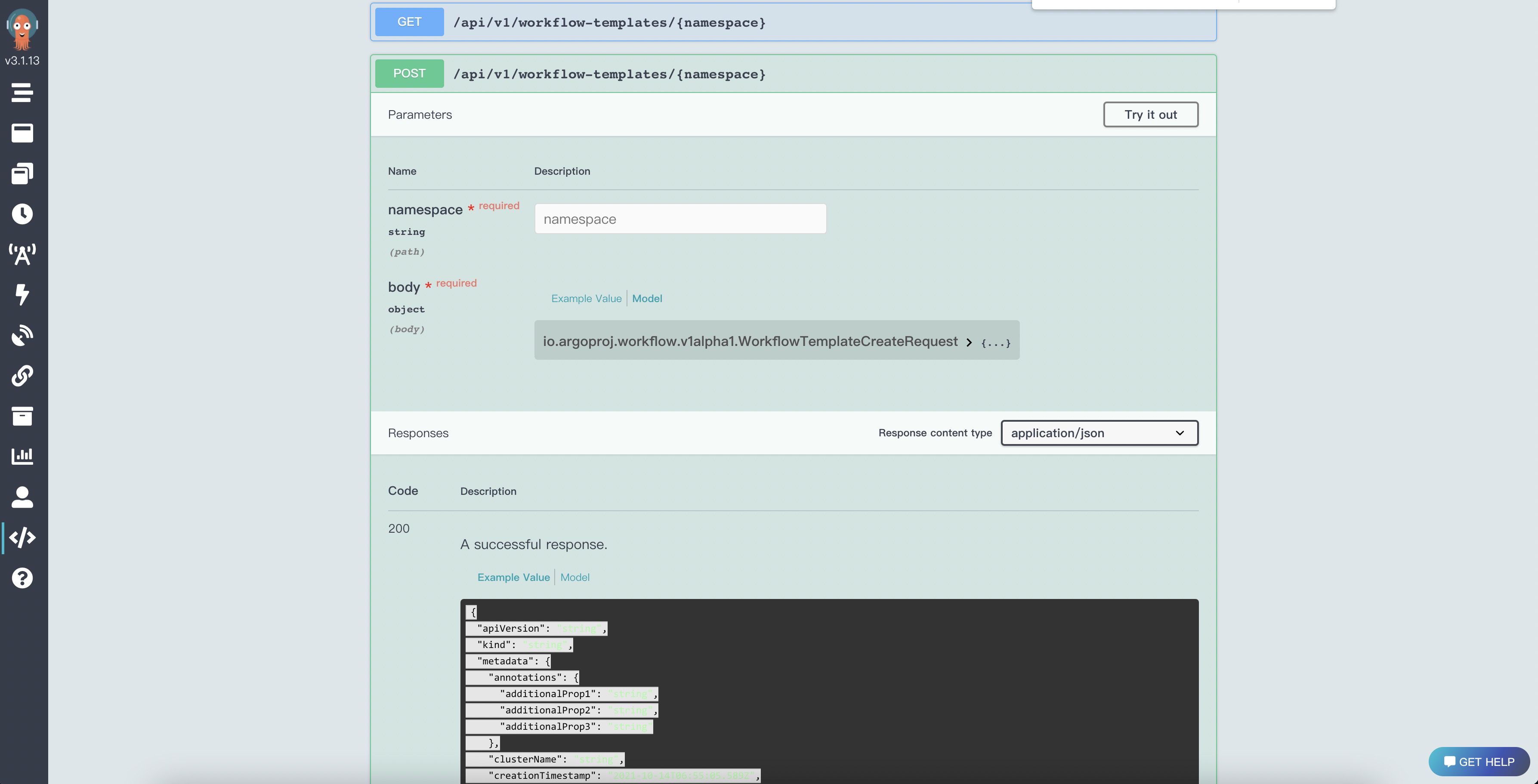

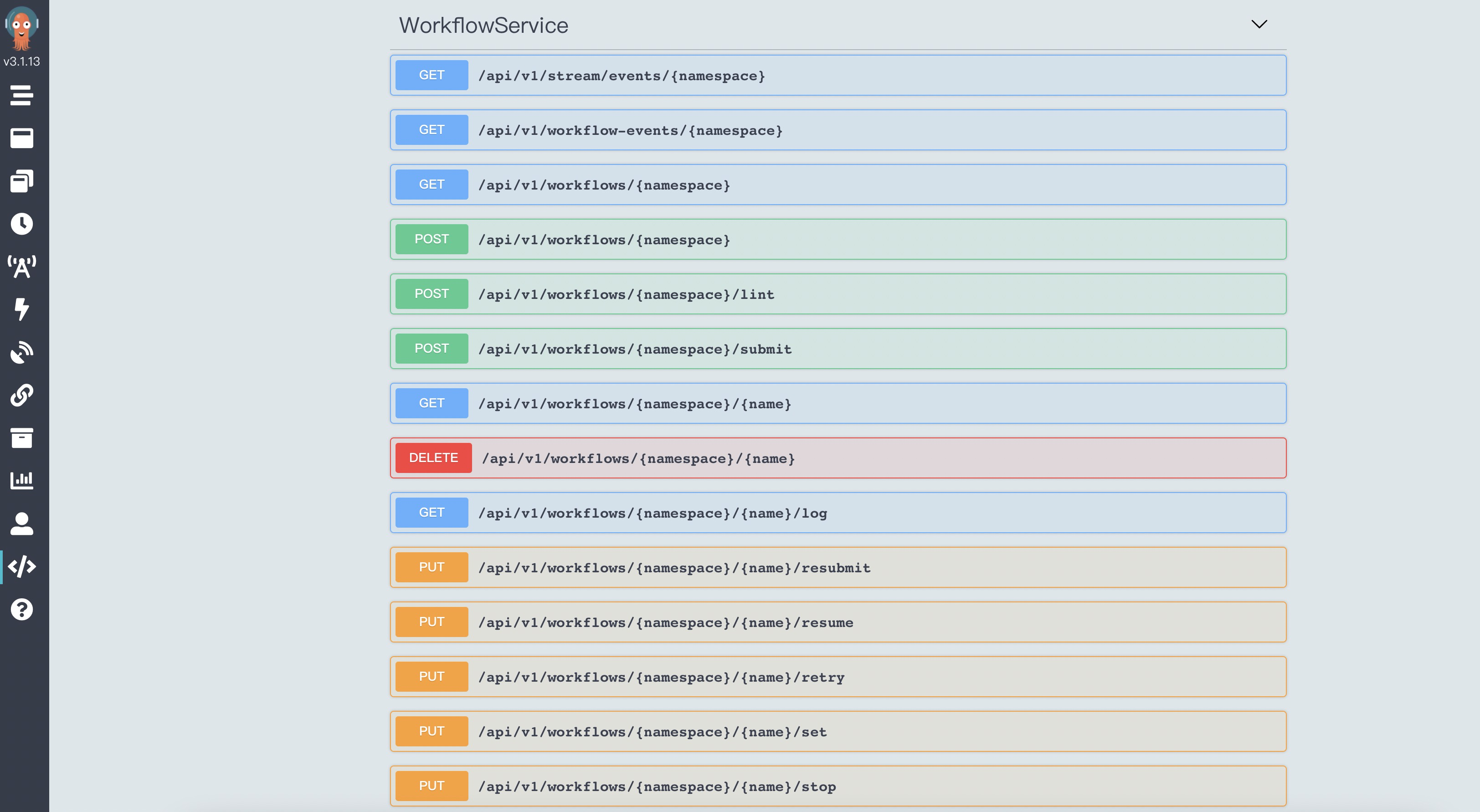

使用API

  • 根据工作流模板创建工作流：POST https://118.31.xx.xx:2746/api/v1/workflows/argo/submit

    # POST request body
{
  "resourceKind": "WorkflowTemplate",
  "resourceName": "terraform-workflow-nxbpp", # Template Name
  "submitOptions": {
    "labels": "workflows.argoproj.io/workflow-template=terraform-workflow-nxbpp",
    "parameters": [
      "region=cn-hangzhou",
      "uid=11409316xxxxxxxxx",
      "account_name=accountxxxx",
      "account_name_prefix=accountxxxx",
      "folder_id=fd-xxxxxx",
      "vpc_cidr_block=172.16.0.0/12",
      "switch_cidr_block=172.16.0.0/21",
      "zone_id=cn-hangzhou-b"
    ]
  }
}


# Response
{
  "metadata": {
    "name": "terraform-workflow-nxbpp-26xwc",  # Workflow instance name
    "generateName": "terraform-workflow-nxbpp-",
    "namespace": "argo",
    "uid": "ee843f87-2f7a-4989-9808-68e64180e2ea",
    "resourceVersion": "393837",
    "generation": 1,
    "creationTimestamp": "2021-10-25T12:37:30Z",
    "labels": {
      "workflows.argoproj.io/creator": "system-serviceaccount-argo-argo-server",
      "workflows.argoproj.io/workflow-template": "terraform-workflow-nxbpp"
    }
    "xxx":"xxx"
  }
  "xxx":"xxx"
}

  • 查询工作流实例信息：GET https://118.31.xx.xx:2746/api/v1/workflows/argo/terraform-workflow-sqgjc-pgrcq

  • 重新提交工作流实例：PUT https://118.31.xx.xx:2746/api/v1/workflows/argo/terraform-workflow-sqgjc-pgrcq/resubmit

  • 全量API说明：https://118.31.xx.xx:2746/apidocs

权限认证

为提升安全性，包括页面及API都需要开启权限认证。

  1. 执行下述代码，进行角色绑定并获取访问Token。

    kubectl create sa sa-argo-server-admin -n argo
kubectl create rolebinding rb-argo-server-admin -n argo --role=argo-server-role --serviceaccount=argo:sa-argo-server-admin

SECRET=$(kubectl get sa sa-argo-server-admin -n argo -o=jsonpath='{.secrets[0].name}')
ARGO_TOKEN="Bearer $(kubectl get secret $SECRET -n argo -o=jsonpath='{.data.token}' | base64 --decode)"
echo $ARGO_TOKEN

  2. 重新部署argo-server，启用Token认证。将下述代码保存为argo-server.yaml，执行命令kubectl apply -f argo-server.yaml。

    apiVersion: apps/v1
kind: Deployment
metadata:
  namespace: argo
  name: argo-server
spec:
  selector:
    matchLabels:
      app: argo-server
  template:
    metadata:
      labels:
        app: argo-server
    spec:
      containers:
      - args:
        - server
        - --namespaced
        - --auth-mode
        - client
        image: quay.io/argoproj/argocli:latest
        name: argo-server
        ports:
        - containerPort: 2746
          name: web
        readinessProbe:
          httpGet:
            path: /
            port: 2746
            scheme: HTTPS
          initialDelaySeconds: 10
          periodSeconds: 20
        securityContext:
          capabilities:
            drop:
            - ALL
        volumeMounts:
        - mountPath: /tmp
          name: tmp
      nodeSelector:
        kubernetes.io/os: linux
      securityContext:
        runAsNonRoot: true
      serviceAccountName: argo-server
      volumes:
      - emptyDir: {}
        name: tmp

  3. 再次访问公网地址https://118.31.xx.xx:2746/workflows会提示需要权限认证。将之前生成的Token粘贴到Token对话框中然后登录。

  4. 使用API会提示需要Token，将Token添加到请求Header中，添加方式见代码示例。

    curl https://118.31.xx.xx:2746/api/v1/workflows/argo -k -H "Authorization: $ARGO_TOKEN"

故障排除

Argo Workflows FAQ

详情参见FAQ。

ACK集群异常

容器服务ACK应用故障排查

  • Pod停留在Pending状态表示该Pod不能被调度到任何一个节点上，通常是因为集群中缺乏需要的资源导致。您可以通过kubrctl describe pod命令查看事件和排查。具体操作，请参见Pod状态为Pending。

  • Pod停留在Waiting状态说明此Pod已经被调度到某个节点，但是却不能运行。通常是私有镜像、公网镜像拉取不成功或镜像地址不存在等问题导致。具体操作，请参见Pod状态为Wating。

  • Pod不断被拉起但状态为Crashing或者Unhealthy通常表示Pod已经完成调度并启动，但是启动失败，通常是由配置、权限等问题造成。您可以查看容器的日志，以诊断容器中应用程序出现的问题。具体操作，请参见Pod状态为Crash或者Unhealthy。

  • Pod状态为Running但是没有正常工作通常是由部署使用的YAML文件中存在的部分字段拼写错误造成的，您可以通过校验部署来进行故障排查。具体操作，请参见Pod状态为Running但是没正常工作。

  • Service无法正常工作在排除网络插件自身的问题外，最可能的是label配置有问题，您可以通过查看endpoints进行故障排查。具体操作，请参见检查Service。

排查故障的经典步骤与常见原因

如何通过查看日志排查故障？

您可以通过以下命令查询日志信息，排查分析故障：

  • 查看事件：kubectl describe ****

  • Docker引擎日志：journalctl -u docker -f

  • Kubelet日志：journalctl -u kubelet -f

  • API Server日志：docker logs <api server container id>说明 该命令用于查看专有集群的API Server日志，如果是托管集群，具体操作，请参见收集托管集群控制平面组件日志。

  • Scheduler日志：docker logs <scheduler container id>

  • Worker proxy日志：docker logs <worker proxy container id>

  • Master proxy日志：docker logs <master proxy container id>

  • Controller日志：docker logs <controller container id>， <controller container id>涉及的组件包括kube-controller、alicloud-monitor-controller、alicloud-disk-controller和 cloud-controller。

相关内容

上一篇：基于AzureDevOps实现账号工厂下一篇：通过资源中心实现云上资源配置同步到企业CMDB
