面向多套容器集群的网络规划方案

方案概述

当企业计划使用多套容器集群（ACK）时，需要提前规划好专有网络VPC、虚拟交换机、Pod网段CIDR（地址段）和Service CIDR（地址段）。借助云企业网CEN和转发路由器的能力可以实现不同账号内的VPC网络连通。进而实现不同容器集群内的Pod相互调用。

本方案会提供面向多账号多套容器集群的网络规划建议，包括容器集群内的服务暴露建议。通过这篇方案能够指导客户合理规划好集群网络。

方案优势

弹性可扩展的容器网络设计

结合Landing Zone多账号最佳实践，企业可以将不同业务部署在不同云账号内的容器集群。通过提前规划好不同账号及各个账号内的VPC网络，可以设计出一套面向企业级的可扩展容器网络架构。

灵活组网

转发路由器TR支持自定义路由策略，满足企业级组网需求。例如：实现不同安全域隔离、统一隔离区DMZ（Demilitarized Zone）出口、搭建安全服务链（Service Chaining）等复杂的组网架构。控制台提供基于地理位置和基于网络资源的可视化管理界面，您可以通过可视化管理界面快速查看同地域和跨地域组网拓扑，帮助您迅速掌握全网运行状态，提高网络运维效率。

客户场景

多账号多套集群，且集群内网需互通

场景描述

客户有多个账号，并且每个账号内都会部署容器集群。需要实现跨账号的容器集群网络互通。

适用客户

• 使用资源目录管理云上多个账号的企业客户。

• 使用多个容器集群来部署业务。

• 需要打通多个容器集群的内网连接。

混合云场景，实现容器网络与线下IDC网络互通

场景描述

计划使用容器上云的客户，部分业务往云上容器进行部署，需要实现云上容器与线下服务互通。

适用客户

• 使用容器上云的企业客户。

• 从IDC往云上迁移的混合云客户。

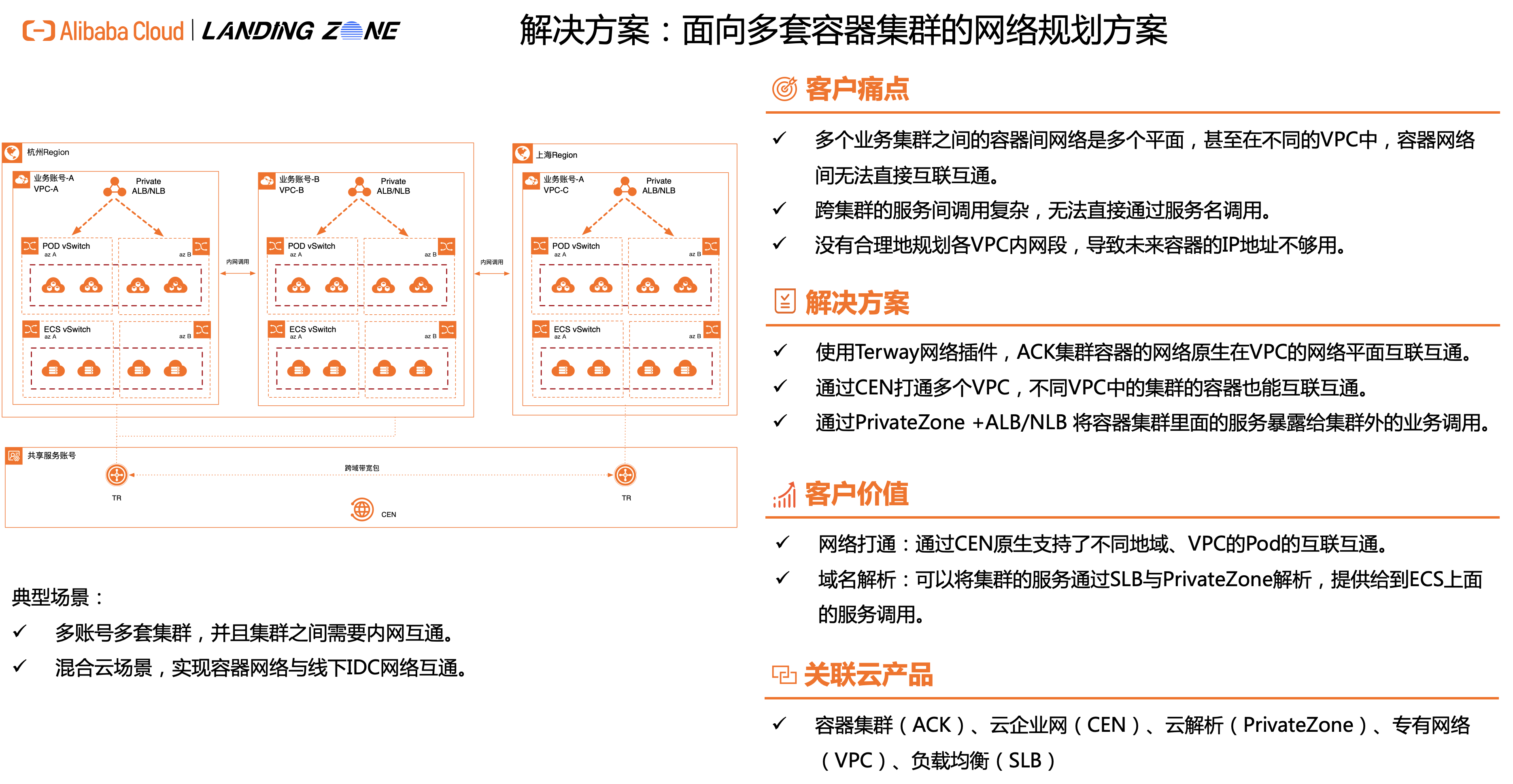

方案架构

网络规划

在阿里云环境下使用ACK支持的Kubernetes集群，首先需要根据业务场景、集群规模进行网络规划。您可以按下表进行规划（未包含场景，请根据实际需要自行调整）。

VPC网络规划

Terway容器网络规划（可依据自身业务适当调整，仅供参考）

建议将容器集群Node节点与Pod节点所对应的交换机分开配置，参考示例：

Service CIDR规划：172.21.0.0/20

注意：规划VPC地址的时候要避免出现IP地址重叠。

服务选择

集群里面需要提供4层负载服务建议使用SLB的来做Service。 具体可以查看官网链接。

集群里面需要提供7层以及服务很多需要共用同一个入口来节省成本的推荐用ingress。具体可以查看官网链接。

产品费用及名词

产品费用

名词解释

安全性

VPC安全性

专有网络VPC具有安全可靠、灵活可控、灵活可用以及较强的可扩展性，详情参见产品优势及访问控制。

跨账号网络实例授权

在转发路由器实例连接其他账号的网络实例前，需要其他账号的网络实例对转发路由器实例进行授权。授权说明及操作详情参见跨账号网络实例授权。

注意事项

地域限制

转发路由器分为基础版和企业版。企业版转发路由器是基础版转发路由器的升级版，除包含基础版转发路由器的所有功能外，还支持定义灵活的路由策略。企业版转发路由器支持的地域和可用区可参考产品链接。

实施步骤

场景规划

本文会介绍两个场景的实施步骤：

• 场景1：跨账号同地域容器集群通过转发路由器组网，验证两个集群内Pod连通性。

• 场景2：通过PrivateZone来配置域名解析，实现ECS调用容器集群内的服务。

实施准备

• 请提前规划好各个账号内VPC及Vswitch的网段。具体操作，请参见创建和管理专有网络。

实施时长

在实施准备工作完成的情况下，本方案实施预计时长：60分钟。

操作步骤

场景一：跨账号同地域容器集群通过转发路由器组网，验证两个集群内Pod连通性

数据规划

说明：

• 为了简化配置，Vswitch没有将连接TR的单独出来，而是跟业务公用一个。

• 为了简化配置，云企业网也是直接部署在账号A内。而没有单独开一个共享账号。

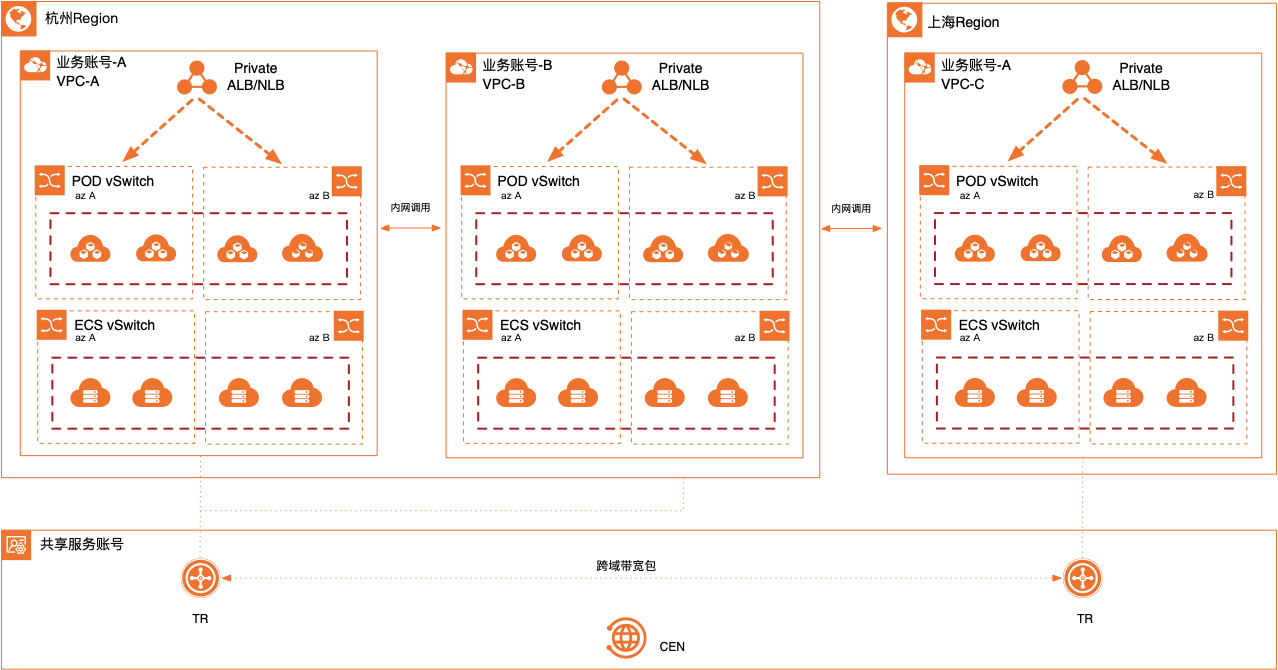

架构图

配置云企业网和转发路由器

1. 登录账号A，配置云企业网。操作见官方文档。

2. 配置转发路由器，添加VPC连接，操作见官方文档。这一步，将VPC1添加到TR里面。

3. 配置VPC跨账号网络实例授权

   登录账号B，完成跨账号网络实例授权。操作见官方文档。需要完成VPC2的跨账号授权。

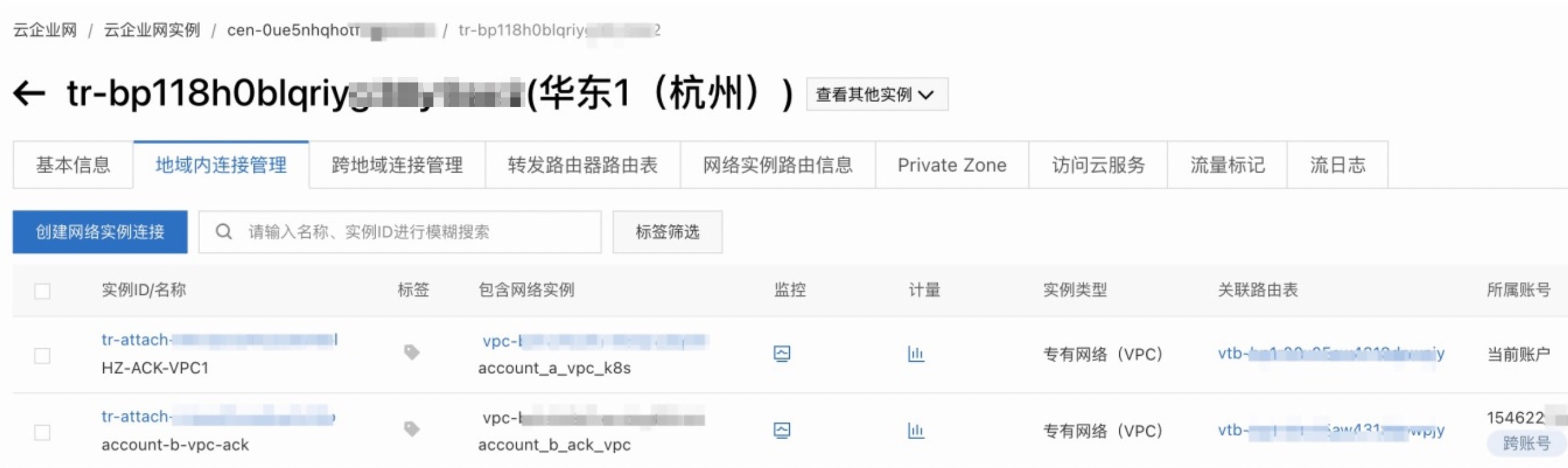

4. 切换到账号A，继续配置转发路由器，添加VPC连接，操作见官方文档。这一步完成将VPC2添加到TR。配置完成之后TR的截图：



   完成这步操作之后，登录VPC1与VPC2的网络完成打通。

在VPC1与VPC2内分别创建ACK集群，验证POD网络连通性

1. 登录账号A，选择VPC1网络，创建ACK集群。具体可以参考 开通ACK。

2. 登录账号B，选择VPC2网络，创建ACK集群。具体可以参考 开通ACK。

3. 分别在账号A与账号B内的集群创建POD。参考指令：

   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: nginx-deployment-basic
     labels:
       app: nginx
   spec:
     replicas: 1
     selector:
       matchLabels:
         app: nginx
     template:
       metadata:
         labels:
           app: nginx
       spec:
         containers:
         - name: nginx
           image: nginx:1.7.9
           ports:
           - containerPort: 80
           resources:
             limits:
               cpu: "500m"

登录到A账号内的容器POD中ping 另外一个账号B中的容器IP，可以发现能够正常PING通。

注意：如果有TCP\UDP等其他协议网络互通需求，需要配置集群安全组策略，允许对端访问。

场景二：通过PrivateZone来配置域名解析，实现ECS调用容器集群内的服务

数据规划

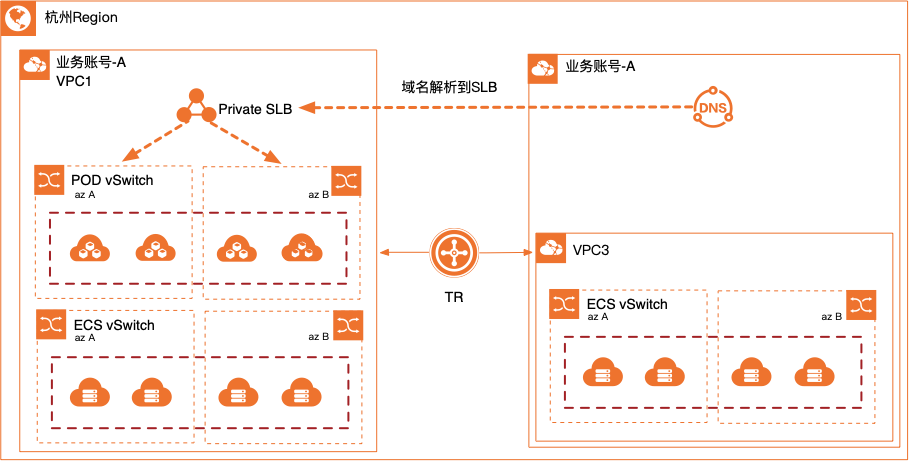

架构图

把VPC3添加到转发路由器

在场景1的基础环境内，把VPC3添加到转发路由器。这样可以确保在VPC2内的主机访问到私有SLB地址。

1. 登录账号A，配置转发路由器，添加VPC连接，操作见官方文档。这一步，将VPC3添加到TR里面。

在账号A内的ACK集群上创建服务并配置域名

1. 在ACK容器集群上执行如下指令：

   apiVersion: v1
   kind: Service
   metadata:
     name: my-service1
     annotations:
       service.beta.kubernetes.io/alibaba-cloud-loadbalancer-address-type: intranet
     labels:
       app: nginx-svc
   spec:
     selector:
       app: nginx
     ports:
     - protocol: TCP
       name: http
       port: 80
       targetPort: 80
     type: LoadBalancer

   执行完这段指令返回的SLB地址：10.0.0.XX

2. 在账号A的PrivateZone中配置域名解析

   1. 添加Zone及PrivateZone解析记录

   2. 关联/解关联VPC

      参考截图：

      配置解析记录



在VPC3上的ECS主机PING测试

登录VPC3上的ECS发起PING 测试可以看到网络能够正常解析并可达。

[root@iZbp1h0edwd7 ~]# ping helloworld.ack.hz.lz.com
PING helloworld.ack.hz.lz.com (10.0.0.XX) 56(84) bytes of data.
64 bytes from 10.0.0.XX (10.0.0.XX): icmp_seq=1 ttl=101 time=1.27 ms

故障排除

CEN常见问题

CEN常见问题详情参见常见问题。

VPC常见问题

VPC常见问题详情参见常见问题。

ECS实例间ping不通的排查思路

ECS实例ping不通可以参见排查思路。

相关内容

• 基于CEN-TR实现企业级云上互联
