实现键盘控制gazebo中小车行驶。

场景简介

实现键盘控制gazebo中小车行驶。

背景知识

学生需要有一定的python基础来完成此实验。

实验室资源方式简介

进入实操前，请确保阿里云账号满足以下条件：

个人账号资源
- 使用您个人的云资源进行操作，资源归属于个人。
- 平台仅提供手册参考，不会对资源做任何操作。
确保已完成云工开物300元代金券领取。
已通过实名认证且账户余额≥100元。

本次实验将在您的账号下开通实操所需计算型实例规格族c7a，费用约为：3元/时（具体金额取决于实验完成的时间），需要您通过阿里云云工开物学生专属300元抵扣金兑换本次实操的云资源。

如果您调整了资源规格、使用时长，或执行了本方案以外的操作，可能导致费用发生变化，请以控制台显示的实际价格和最终账单为准。

领取专属权益及创建实验资源

在开始实验之前，请先点击右侧屏幕的“进入实操”再进行后续操作

领取300元高校专属权益优惠券（若已领取请跳过）

重要

实验产生的费用优先使用优惠券，优惠券使用完毕后需您自行承担。

学生认证

实验步骤

1、服务部署
- 点击链接，进入部署页面
- 按下图设置【服务实例名称】、【地域】、【实例密码】
  - 服务实例名称：test（可自定义命名）
  - 地域：华东2（上海）
  - 实例密码：Sjtu@520
    说明
    输入实例密码时请注意大小写，请记住您设置的实例名称及对应密码，后续实验过程会用到。
- 完成填写后点击【下一步：确认订单】
- 核对实例信息及价格预览，无误请点击【立即创建】
  重要
  领取300元优惠券后，资源应为0元/小时，且会提示【您当前账户的余额充足】！若提示余额不足等，请检查是否正确领取优惠券
- 创建成功，点击【去列表查看】
- 查看实例，并等待部署
  点击左侧的图标展开目录，选择目录中的【云服务器ECS】
- 云服务器ECS—实例—远程连接
- 下拉展开更多登录方式，选择【通过VNC远程连接】
- 点击 ecs—user，并输入Sjtu@520（请输入您设置的密码）后回车
- 进入镜像后，点击左侧第3个图标，打开文件夹后点击car_ws文件夹
- 进入car_ws文件夹，在空白处点击鼠标右键，选择Open in Terminal

2、代码部分

在launch文件生成小车模型时，会同时调用servo_command.py文件。该文件中订阅其他文件发布的AckermannDriveStamped类型消息，并将其转化为Float64MultiArray类型消息，并发布给gazebo以控制场景中小车的行驶。

#!/usr/bin/env python3
# -*- coding: utf-8 -*-

"""
阿克曼控制指令转换节点
功能：将上层控制指令转换为各独立执行器的控制命令
消息流：
/cmd_vel (AckermannDriveStamped) → 转换处理 → 6个执行器控制器命令
"""

# ROS2核心库
import rclpy
from rclpy.node import Node

# ROS消息类型
from std_msgs.msg import Float64MultiArray
from ackermann_msgs.msg import AckermannDriveStamped

class ServoCommand(Node):
    """执行器控制指令转换节点
    主要功能：
    1. 订阅阿克曼控制指令（速度+转向角）
    2. 转换为6个独立执行器的控制命令：
       - 4个轮速控制器（前后左右车轮）
       - 2个转向铰链控制器（左右转向机构）
    """

    def __init__(self, node_name):
        """节点初始化"""
        super().__init__(node_name)

        # --------------------------
        # 创建消息订阅者（输入接口）
        # --------------------------
        # 参数说明：
        # msg_type : AckermannDriveStamped 标准阿克曼控制消息
        # topic_name : /cmd_vel 标准控制话题
        # callback : self.set_throttle_steer 消息处理回调
        # qos_profile : 10 队列深度（平衡实时性与可靠性）
        self.subscription = self.create_subscription(
            AckermannDriveStamped,
            '/cmd_vel',
            self.set_throttle_steer,
            10)

        # --------------------------
        # 创建命令发布者（输出接口）
        # --------------------------
        # 控制器命名规范：<位置>_<类型>_controller/commands
        # 队列深度设为1保证最新指令优先

        # 左后轮速度控制器
        self.pub_vel_left_rear_wheel = self.create_publisher(
            Float64MultiArray,
            "/left_rear_wheel_velocity_controller/commands",
            1)

        # 右后轮速度控制器
        self.pub_vel_right_rear_wheel = self.create_publisher(
            Float64MultiArray,
            "/right_rear_wheel_velocity_controller/commands",
            1)

        # 左前轮速度控制器
        self.pub_vel_left_front_wheel = self.create_publisher(
            Float64MultiArray,
            "/left_front_wheel_velocity_controller/commands",
            1)

        # 右前轮速度控制器
        self.pub_vel_right_front_wheel = self.create_publisher(
            Float64MultiArray,
            "/right_front_wheel_velocity_controller/commands",
            1)

        # 左转向铰链位置控制器
        self.pub_pos_left_steering_hinge = self.create_publisher(
            Float64MultiArray,
            "/left_steering_hinge_position_controller/commands",
            1)

        # 右转向铰链位置控制器
        self.pub_pos_right_steering_hinge = self.create_publisher(
            Float64MultiArray,
            "/right_steering_hinge_position_controller/commands",
            1)

    def set_throttle_steer(self, msg):
        """控制指令回调函数
        参数：
            msg (AckermannDriveStamped): 输入控制指令，包含：
                - drive.speed: 纵向速度（m/s）
                - drive.steering_angle: 前轮转向角（rad）
        处理逻辑：
            1. 速度信号处理：放大28倍（根据电机特性调整）
            2. 转向信号处理：直接传递角度值
            3. 全轮驱动模式：四个车轮接收相同速度指令
            4. 转向对称处理：左右转向机构接收相同角度
        """
        # 速度指令转换
        throttle = Float64MultiArray()
        throttle.data = [msg.drive.speed * 28]

        # 转向指令转换
        steer = Float64MultiArray()
        steer.data = [msg.drive.steering_angle]

        # --------------------------
        # 发布到各执行器控制器
        # --------------------------
        # 速度指令发布（全轮相同速度）
        self.pub_vel_left_rear_wheel.publish(throttle)
        self.pub_vel_right_rear_wheel.publish(throttle)
        self.pub_vel_left_front_wheel.publish(throttle)
        self.pub_vel_right_front_wheel.publish(throttle)

        # 转向指令发布（对称转向）
        self.pub_pos_left_steering_hinge.publish(steer)
        self.pub_pos_right_steering_hinge.publish(steer)

        # 日志记录（INFO级别，带数据格式化）
        self.get_logger().info(
            f"指令已发布 | 速度: {throttle.data[0]:.1f} RPM | 转向角: {steer.data[0]:.2f} rad",
            throttle_once=True  # 节流功能防止高频日志
        )

def main(args=None):
    """ROS2节点主入口"""
    rclpy.init(args=args)

    # 节点初始化
    servo_node = ServoCommand("servo_control_node")

    try:
        # 保持节点运行
        rclpy.spin(servo_node)
    except KeyboardInterrupt:
        # 捕获Ctrl+C信号
        servo_node.get_logger().info("节点被手动终止")
    finally:
        # 资源清理
        servo_node.destroy_node()
        rclpy.shutdown()

if __name__ == '__main__':
    main()

键盘控制由key_operator.py实现，通过WASD键发布AckermannDriveStamped消息到/cmd_vel话题，控制车辆前进、后退、左转和右转，并支持紧急停止与退出功能。

#!/usr/bin/env python3
# -*- coding: utf-8 -*-

"""
ROS2键盘控制节点
功能：通过键盘输入控制车辆运动（阿克曼模型）
键位映射：
w - 前进    s - 后退
a - 左转    d - 右转
x - 停止    o - 退出
CTRL+C - 强制终止
"""

# ROS2核心库
import rclpy
from rclpy.node import Node

# 系统库（用于终端输入处理）
import sys
import select
import termios  # POSIX终端控制接口
import tty      # 终端模式设置

# ROS消息类型
from geometry_msgs.msg import Twist
from ackermann_msgs.msg import AckermannDriveStamped

# 获取终端原始设置
settings = termios.tcgetattr(sys.stdin)

def getKey():
    """非阻塞式获取单个键盘输入
    技术要点：
    1. 设置终端为原始模式（不缓冲输入）
    2. 使用select实现非阻塞读取
    3. 恢复终端原始设置
    """
    tty.setraw(sys.stdin.fileno())  # 设置原始模式
    select.select([sys.stdin], [], [], 0)
    key = sys.stdin.read(1)
    # 恢复终端设置（避免异常状态）
    termios.tcsetattr(sys.stdin, termios.TCSADRAIN, settings)
    return key

class KeyOperator(Node):
    """键盘控制节点主类
    功能架构：
    1. 创建阿克曼指令发布者
    2. 持续监听键盘输入
    3. 转换键位为控制指令
    4. 发布车辆控制指令
    """
    def __init__(self, name):
        super().__init__(name)

        # --------------------------
        # 创建指令发布者（输出接口）
        # --------------------------
        # 参数说明：
        # msg_type : AckermannDriveStamped 标准车辆控制消息
        # topic_name : /cmd_vel 标准控制话题
        # qos_profile : 10 队列深度
        self.pub = self.create_publisher(
            AckermannDriveStamped,
            "/cmd_vel",
            10)

        # 初始化控制指令对象
        self.akm = AckermannDriveStamped()
        self.twist = Twist()  # 备用Twist消息

        # 启动键盘监听循环
        self.loop()

    def loop(self):
        """主控制循环
        处理流程：
        1. 持续获取键盘输入
        2. 根据键位设置速度/转向参数
        3. 发布控制指令
        4. 处理退出信号
        """
        while True:
            # 初始化控制参数
            temp_x, temp_a = 0.0, 0.0  # 速度(m/s)和转向角(rad)

            # 获取键盘输入（非阻塞）
            key = getKey()

            # 记录输入日志（DEBUG级别）
            self.get_logger().debug("get Key : [{}]".format(key.upper()))

            # --------------------------
            # 键位映射处理
            # --------------------------
            if key == "w":  # 前进
                self.get_logger().info("move => Front")
                temp_x = 0.3  # 0.3 m/s
            elif key == "s":  # 后退
                self.get_logger().info("move => Back")
                temp_x = -0.2  # -0.2 m/s
            elif key == "a":  # 左转
                self.get_logger().info("move => Front Left")
                temp_x = 0.2   # 0.2 m/s
                temp_a = 2.0    # 2 rad（原始值）
            elif key == "d":  # 右转
                self.get_logger().info("move => Front right")
                temp_x = 0.2   # 0.2 m/s
                temp_a = -2.0   # -2 rad（原始值）
            elif key == "x":  # 停止
                self.get_logger().info("move => Stop")
                temp_x, temp_a = 0.0, 0.0
            elif key == "o":  # 退出程序
                self.get_logger().info("move => Exit")
                break
            elif key == '\x03':  # CTRL+C
                break
            else:
                continue  # 忽略无效输入

            # --------------------------
            # 指令转换与发布
            # --------------------------
            # 设置阿克曼指令参数
            self.akm.drive.speed = temp_x  # 纵向速度
            self.akm.drive.steering_angle = temp_a / 5  # 归一化转向角

            # 发布控制指令
            self.pub.publish(self.akm)

def main(args=None):
    """ROS2节点主入口"""
    rclpy.init(args=args)

    # 节点初始化
    node = KeyOperator("pub_cmd")
    # 保持节点运行
    rclpy.spin(node)
    node.destroy_node()
    rclpy.shutdown()

if __name__ == '__main__':
    main()

3、实验操作

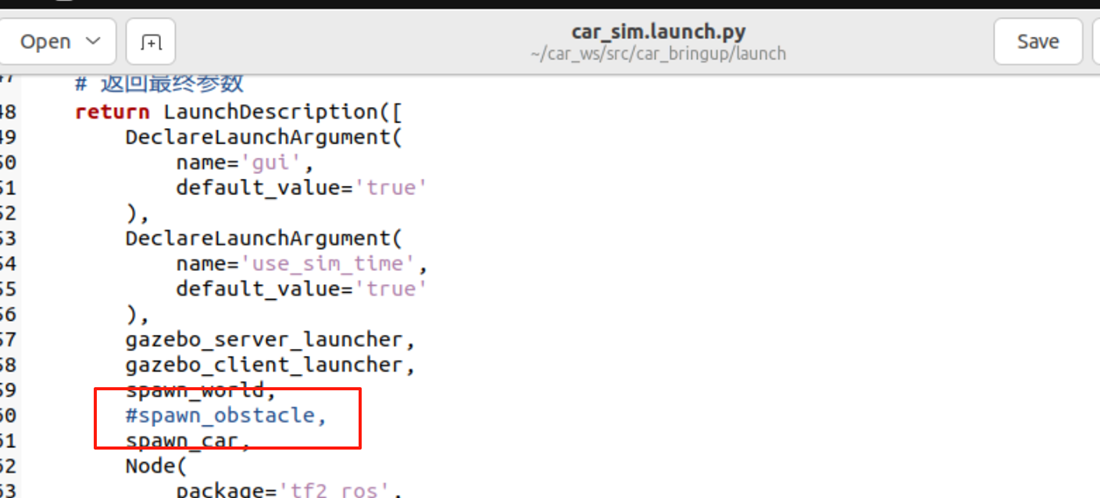

找到car_ws/src/car_bringup/launch/car_sim.launch.py文件，并注释其中的spawn_obstacle一行并保存文件。

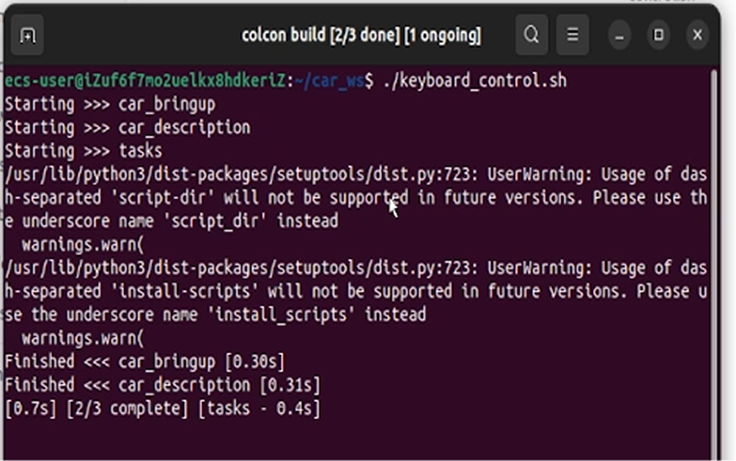

在car_ws文件夹中新建终端，输入以下命令。
```
./keyboard_control.sh
```

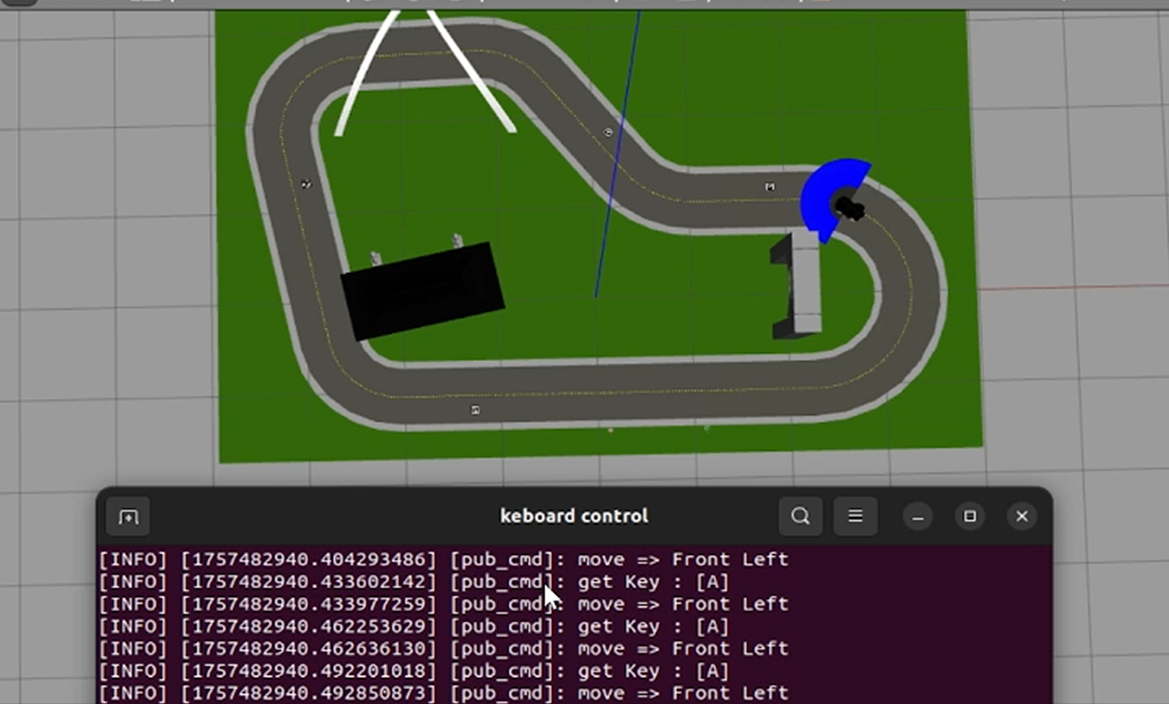

当gazebo场景生成后，在终端内输入特定按键即可控制小车行驶。
