采用激光雷达进行障碍物识别并停车。

场景简介

采用激光雷达进行障碍物识别并停车。

背景知识

学生需要有一定的python基础来完成此实验。

实验室资源方式简介

进入实操前，请确保阿里云账号满足以下条件：

个人账号资源
- 使用您个人的云资源进行操作，资源归属于个人。
- 平台仅提供手册参考，不会对资源做任何操作。
确保已完成云工开物300元代金券领取。
已通过实名认证且账户余额≥100元。

本次实验将在您的账号下开通实操所需计算型实例规格族c7a，费用约为：3元/时（具体金额取决于实验完成的时间），需要您通过阿里云云工开物学生专属300元抵扣金兑换本次实操的云资源。

如果您调整了资源规格、使用时长，或执行了本方案以外的操作，可能导致费用发生变化，请以控制台显示的实际价格和最终账单为准。

领取专属权益及创建实验资源

在开始实验之前，请先点击右侧屏幕的“进入实操”再进行后续操作

领取300元高校专属权益优惠券（若已领取请跳过）

重要

实验产生的费用优先使用优惠券，优惠券使用完毕后需您自行承担。

学生认证

实验步骤

1、服务部署
- 点击链接，进入部署页面
- 按下图设置【服务实例名称】、【地域】、【实例密码】
  - 服务实例名称：test（可自定义命名）
  - 地域：华东2（上海）
  - 实例密码：Sjtu@520
    说明
    输入实例密码时请注意大小写，请记住您设置的实例名称及对应密码，后续实验过程会用到。
- 完成填写后点击【下一步：确认订单】
- 核对实例信息及价格预览，无误请点击【立即创建】
  重要
  领取300元优惠券后，资源应为0元/小时，且会提示【您当前账户的余额充足】！若提示余额不足等，请检查是否正确领取优惠券
- 创建成功，点击【去列表查看】
- 查看实例，并等待部署
  点击左侧的图标展开目录，选择目录中的【云服务器ECS】
- 云服务器ECS—实例—远程连接
- 下拉展开更多登录方式，选择【通过VNC远程连接】
- 点击 ecs—user，并输入Sjtu@520（请输入您设置的密码）后回车
- 进入镜像后，点击左侧第3个图标，打开文件夹后点击car_ws文件夹
- 进入car_ws文件夹，在空白处点击鼠标右键，选择Open in Terminal

2、代码部分

在launch文件生成小车模型时，会同时调用servo_command.py文件。该文件中订阅其他文件发布的AckermannDriveStamped类型消息，并将其转化为Float64MultiArray类型消息，并发布给gazebo以控制场景中小车的行驶。

#!/usr/bin/env python3
# -*- coding: utf-8 -*-

"""
阿克曼控制指令转换节点
功能：将上层控制指令转换为各独立执行器的控制命令
消息流：
/cmd_vel (AckermannDriveStamped) → 转换处理 → 6个执行器控制器命令
"""

# ROS2核心库
import rclpy
from rclpy.node import Node

# ROS消息类型
from std_msgs.msg import Float64MultiArray
from ackermann_msgs.msg import AckermannDriveStamped

class ServoCommand(Node):
    """执行器控制指令转换节点
    主要功能：
    1. 订阅阿克曼控制指令（速度+转向角）
    2. 转换为6个独立执行器的控制命令：
       - 4个轮速控制器（前后左右车轮）
       - 2个转向铰链控制器（左右转向机构）
    """

    def __init__(self, node_name):
        """节点初始化"""
        super().__init__(node_name)

        # --------------------------
        # 创建消息订阅者（输入接口）
        # --------------------------
        # 参数说明：
        # msg_type : AckermannDriveStamped 标准阿克曼控制消息
        # topic_name : /cmd_vel 标准控制话题
        # callback : self.set_throttle_steer 消息处理回调
        # qos_profile : 10 队列深度（平衡实时性与可靠性）
        self.subscription = self.create_subscription(
            AckermannDriveStamped,
            '/cmd_vel',
            self.set_throttle_steer,
            10)

        # --------------------------
        # 创建命令发布者（输出接口）
        # --------------------------
        # 控制器命名规范：<位置>_<类型>_controller/commands
        # 队列深度设为1保证最新指令优先

        # 左后轮速度控制器
        self.pub_vel_left_rear_wheel = self.create_publisher(
            Float64MultiArray,
            "/left_rear_wheel_velocity_controller/commands",
            1)

        # 右后轮速度控制器
        self.pub_vel_right_rear_wheel = self.create_publisher(
            Float64MultiArray,
            "/right_rear_wheel_velocity_controller/commands",
            1)

        # 左前轮速度控制器
        self.pub_vel_left_front_wheel = self.create_publisher(
            Float64MultiArray,
            "/left_front_wheel_velocity_controller/commands",
            1)

        # 右前轮速度控制器
        self.pub_vel_right_front_wheel = self.create_publisher(
            Float64MultiArray,
            "/right_front_wheel_velocity_controller/commands",
            1)

        # 左转向铰链位置控制器
        self.pub_pos_left_steering_hinge = self.create_publisher(
            Float64MultiArray,
            "/left_steering_hinge_position_controller/commands",
            1)

        # 右转向铰链位置控制器
        self.pub_pos_right_steering_hinge = self.create_publisher(
            Float64MultiArray,
            "/right_steering_hinge_position_controller/commands",
            1)

    def set_throttle_steer(self, msg):
        """控制指令回调函数
        参数：
            msg (AckermannDriveStamped): 输入控制指令，包含：
                - drive.speed: 纵向速度（m/s）
                - drive.steering_angle: 前轮转向角（rad）
        处理逻辑：
            1. 速度信号处理：放大28倍（根据电机特性调整）
            2. 转向信号处理：直接传递角度值
            3. 全轮驱动模式：四个车轮接收相同速度指令
            4. 转向对称处理：左右转向机构接收相同角度
        """
        # 速度指令转换
        throttle = Float64MultiArray()
        throttle.data = [msg.drive.speed * 28]

        # 转向指令转换
        steer = Float64MultiArray()
        steer.data = [msg.drive.steering_angle]

        # --------------------------
        # 发布到各执行器控制器
        # --------------------------
        # 速度指令发布（全轮相同速度）
        self.pub_vel_left_rear_wheel.publish(throttle)
        self.pub_vel_right_rear_wheel.publish(throttle)
        self.pub_vel_left_front_wheel.publish(throttle)
        self.pub_vel_right_front_wheel.publish(throttle)

        # 转向指令发布（对称转向）
        self.pub_pos_left_steering_hinge.publish(steer)
        self.pub_pos_right_steering_hinge.publish(steer)

        # 日志记录（INFO级别，带数据格式化）
        self.get_logger().info(
            f"指令已发布 | 速度: {throttle.data[0]:.1f} RPM | 转向角: {steer.data[0]:.2f} rad",
            throttle_once=True  # 节流功能防止高频日志
        )

def main(args=None):
    """ROS2节点主入口"""
    rclpy.init(args=args)

    # 节点初始化
    servo_node = ServoCommand("servo_control_node")

    try:
        # 保持节点运行
        rclpy.spin(servo_node)
    except KeyboardInterrupt:
        # 捕获Ctrl+C信号
        servo_node.get_logger().info("节点被手动终止")
    finally:
        # 资源清理
        servo_node.destroy_node()
        rclpy.shutdown()

if __name__ == '__main__':
    main()

激光雷达识别障碍由laser_scan.py实现。其中结合了视觉巡线和激光雷达避障功能。主要包含两个回调函数：一个是处理摄像头图像的camera_callback，用于巡线；另一个是处理激光雷达数据的laser_scan_callback，用于识别障碍物。此外，还有avoidance方法根据障碍物的位置调整运动策略，以及follow_line方法实现视觉巡线逻辑。

#!/usr/bin/env python3
"""
基于ROS2的多模态导航控制节点
功能：融合ZED摄像头视觉巡线与激光雷达动态避障
技术特性：
1. 视觉巡线采用HSV颜色空间阈值分割+ROI区域检测
2. 激光雷达采用动态窗口法进行障碍物检测
3. 双模式互斥切换机制保障行驶安全
"""

import rclpy
import cv2
import cv_bridge
from rclpy.node import Node
from sensor_msgs.msg import Image, LaserScan
from geometry_msgs.msg import Twist
from ackermann_msgs.msg import AckermannDriveStamped
import numpy as np
from itertools import *
from operator import itemgetter
import time
import math

def show_img(title: str, img: np.ndarray):
    """图像可视化辅助函数
    参数：
        title : 窗口标题（支持中文）
        img   : OpenCV图像矩阵（BGR格式）
    功能：
        1. 创建可调整窗口
        2. 图像缩放50%显示
        3. 保持5ms刷新频率
    """
    cv2.namedWindow(title, cv2.WINDOW_NORMAL)
    cv2.setWindowProperty(title, cv2.WND_PROP_AUTOSIZE, cv2.WINDOW_AUTOSIZE)
    img = cv2.resize(img, (int(img.shape[1] / 2), int(img.shape[0] / 2)))
    cv2.imshow(title, img)

# 全局控制参数
turn_angle = 90       # 默认转向角度
THRESHOLD = 1.5       # 激光雷达安全距离阈值(米)
PI = 3.14             # 圆周率近似值
Kp1 = 0.047           # 近距障碍比例系数
Kp2 = 0.0425          # 中距障碍比例系数
Kp3 = 2               # 远距障碍比例系数

class Follow(Node):
    """多模态导航主节点类
    功能架构：
    1. 视觉巡线模式：HSV颜色分割+质心跟踪
    2. 激光避障模式：动态窗口障碍检测+角度控制
    3. 安全互斥机制：双模式自动切换
    """
    def __init__(self, name):
        super().__init__(name)

        #--------------------------
        # 传感器订阅者初始化
        #--------------------------
        # ZED左目相机话题（分辨率需匹配摄像头输出）
        self.img_sub = self.create_subscription(
            Image,
            "/zed_camera_left_sensor/image_raw",
            self.camera_callback,
            10)

        # 激光雷达话题（需与雷达驱动配置一致）
        self.lidar_sub = self.create_subscription(
            LaserScan,
            "/scan",
            self.laser_scan_callback,
            10)

        #--------------------------
        # 控制指令发布者
        #--------------------------
        self.cmd_pub = self.create_publisher(
            AckermannDriveStamped,
            "/cmd_vel",
            10)

        #--------------------------
        # 控制参数初始化
        #--------------------------
        self.barrier_free = True  # 安全状态标识（True:巡线模式 False:避障模式）
        self.akm = AckermannDriveStamped()  # 阿克曼控制消息对象
        self.x_direction_speed = 0.15       # 基准线速度(m/s)

        # 视觉巡线参数
        self.lower_yellow = np.array([26, 43, 46])  # HSV低阈值（H:26-34对应黄色）
        self.upper_yellow = np.array([34, 255, 255])
        self.refresh_rate = 5              # 图像刷新间隔(ms)
        # 扫描阈值
        self.threshold = 1.5

    def camera_callback(self, msg: Image):
        """视觉巡线主回调
        处理流程：
        1. ROS图像转OpenCV格式
        2. 安全状态下执行巡线算法
        """
        bridge = cv_bridge.CvBridge()
        cv_img = bridge.imgmsg_to_cv2(msg, 'bgr8')
        if self.barrier_free:
            self.follow_line(cv_img)

    def laser_scan_callback(self, msg: LaserScan):
        """激光雷达避障回调
        处理流程：
        1. 检测超过安全阈值的扫描区域
        2. 计算最大连续安全区域
        3. 生成避障控制指令
        """
        # 获取超过安全距离的扫描点索引
        # 检测扫描大于设置阈值的下标索引并返回list
        greater_thershold_scan_index = np.where(
            np.array(msg.ranges) > self.threshold)[0].tolist()
        # 定义列表储存数据
        gap_list = list()
        # 对扫描大于阈值的结果做分类,分类依据为下表索引与顺序的关系
        for _, g in groupby(enumerate(greater_thershold_scan_index), lambda temp: temp[0] - temp[1]):gap_list.append(list(map(itemgetter(1), g)))
        # 对列表进行排序并查询最大列
        gap_list.sort(key=len)
        gap_max = gap_list[-1]
        # print(gap_max[0], gap_max[-1])
        min_angle, max_angle = gap_max[0]*((msg.angle_increment)*180/math.pi), \
            gap_max[-1]*((msg.angle_increment)*180/math.pi)
        # 计算平分角大小
        gap_avg = (max_angle - min_angle) / 2
        turn_angle = min_angle + gap_avg
        self.avoidance(gap_avg, turn_angle)


    def avoidance(self, gap_avg: float, turn_angle: float):
        if gap_avg < 40:
            self.barrier_free = False
            self.stop()
        elif turn_angle < 45 or turn_angle > 135:
            self.barrier_free = False
            LINX = 0.028
            angz = Kp1 * (-1) * (90 - turn_angle)
            print("前方检测到障碍物")
            self.stop()
        elif turn_angle < 52 or turn_angle > 123:
            self.barrier_free = False
            LINX = 0.038
            angz = Kp2 * (-1) * (90 - turn_angle)
            print("侧前方检测到障碍物")
            self.stop()
        elif turn_angle < 55 or turn_angle > 125:
            self.barrier_free = False
            self.barrier_free = False
            LINX = 0.087
            angz = Kp3 / (90 - turn_angle)
            print("侧面检测到障碍物")
            self.stop()
        else:
            self.barrier_free = True


    def follow_line(self, image: np.ndarray):
        """视觉巡线核心算法
        处理流程：
        1. HSV颜色空间转换
        2. 二值化阈值处理
        3. ROI区域裁剪
        4. 质心计算与控制量生成
        """
        # 图像预处理
        hsv = cv2.cvtColor(image, cv2.COLOR_BGR2HSV)
        mask = cv2.inRange(hsv, self.lower_yellow, self.upper_yellow)

        # 设置ROI（聚焦下方1/4区域）
        mask = self.set_roi_forward(mask)
        show_img("region of interest", mask)

        # 计算图像矩获取质心
        M = cv2.moments(mask)
        if M['m00'] > 0:  # 有效检测区域
            cx = int(M['m10']/M['m00']) - 235  # 摄像头安装位置补偿
            cy = int(M['m01']/M['m00'])

            # 在质心画圆
            cv2.circle(image, (cx, cy), radius=20, color=(0, 0, 255), thickness=-1)

            # PID控制
            midpoint = mask.shape[1] / 2
            err = cx - midpoint - 50  # 横向偏差计算
            self.akm.drive.speed = self.x_direction_speed
            self.akm.drive.steering_angle = -float(err/2.0)/50  # 比例控制

            self.cmd_pub.publish(self.akm)

        # 可视化输出
        show_img("camera", image)
        cv2.waitKey(self.refresh_rate)

    def stop(self):
        """紧急停止协议
        安全策略：
            1. 立即发布零速指令
            2. 锁定控制模式
            3. 关闭节点
        """
        self.akm.drive.speed = 0.0
        self.akm.drive.steering_angle = 0.0
        self.cmd_pub.publish(self.akm)
        self.get_logger().info("stop now")
        self.barrier_free = False
        exit(0)

    def set_roi_forward(self, mask: np.ndarray) -> np.ndarray:
        """设置前方感兴趣区域(ROI)
        参数：
            mask : 二值化图像矩阵
        返回：
            裁剪后的图像矩阵
        设计要点：
            - 聚焦图像下方1/4区域（假设引导线位于视野前方）
            - 排除上部3/4区域干扰
        """
        h, w = mask.shape
        search_top = int(3 * h / 4)
        search_bot = search_top + 20
        mask[:search_top, :] = 0
        mask[search_bot:, :] = 0
        return mask

def main(args=None):
    """ROS2节点主入口"""
    rclpy.init(args=args)
    node = Follow("laser_scan")
    rclpy.spin(node)
    node.destroy_node()
    rclpy.shutdown()

3、实验操作

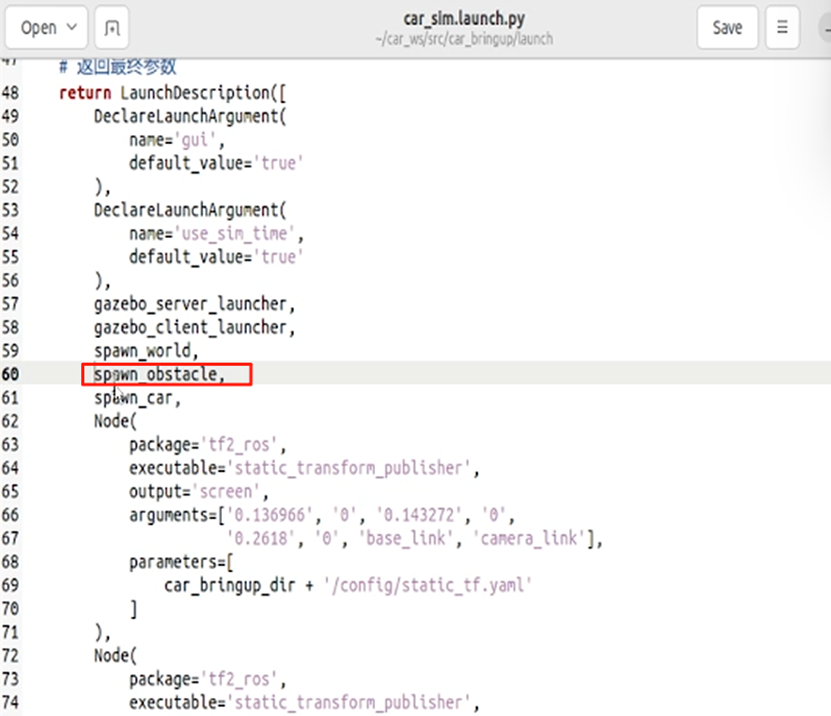

找到car_ws/src/car_bringup/launch/car_sim.launch.py文件，并取消其中spawn_obstacle的注释并保存文件。
在car_ws文件夹中新建终端，输入以下命令。
```

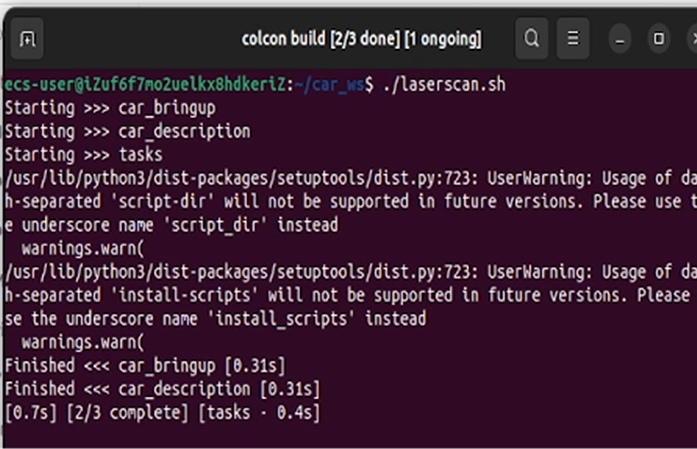

./laserscan.sh
```

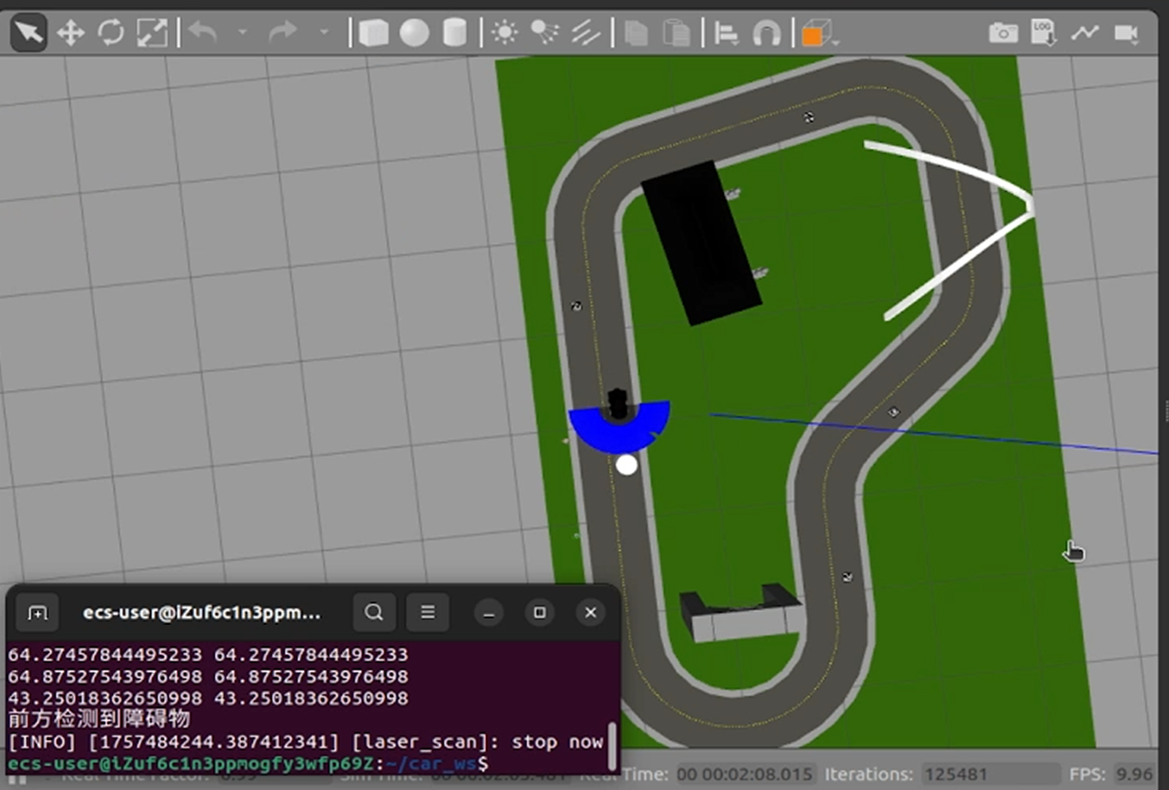

当gazebo场景生成后，小车开始巡线行驶。
当检测到附近有障碍物时，小车停止行驶并退出程序。
