BI分析模块中的区间柱状图能够清晰智能地展示区间范围内的数据差异,但在可视化应用中所占空间较大。支持自定义选择数据集字段数据,以及配置数据各映射样式。本文介绍BI分析模块中区间柱状图各配置项的含义。

注意 在画布编辑器中添加BI分析组件时,图层栏内会自动在当前BI组件上方对应生成一个分析器,且需要提前创建数据集以供BI分析组件选择并配置使用,创建数据集和分析器交互使用说明详情,请参见添加数据集BI分析器交互使用说明

配置

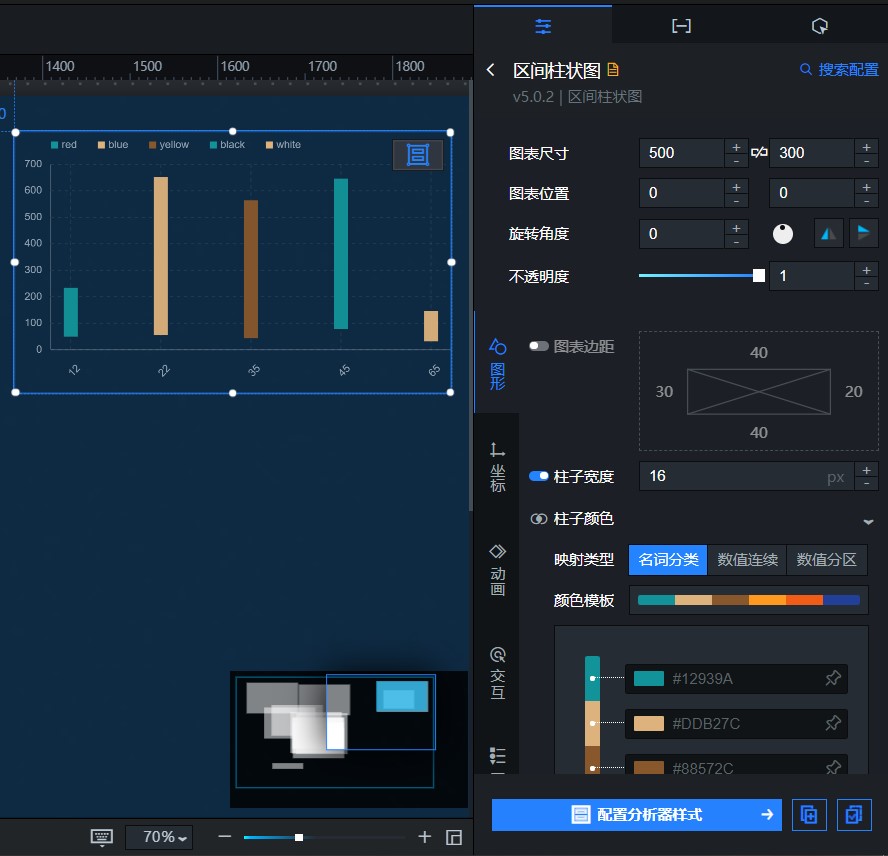

配置面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索资产配置
  • 图表尺寸:包括组件的宽度和高度,单位为px。可单击锁定长宽比按键图标锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
  • 图表位置:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
    • 手动输入角度值,控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点,控制组件的旋转角度。
    • 单击左右翻转图标图标,控制组件左右翻转样式。
    • 单击上下翻转图标图标,控制组件上下翻转样式。
  • 不透明度:取值范围为0~1。为0时,图表隐藏;为1时,图表全部显示。默认为1
  • 图形
    参数 说明
    图表边距 单击开关图标图标,控制图表边距的显隐。打开开关后,可配置柱图区域与组件上下左右四个边界之间的距离,单位默认px。
    柱子宽度 柱子的宽度值,单位px,单击开关图标图标,控制柱子宽度配置项的显隐。
    柱子颜色 柱子的颜色,请参见颜色映射器使用说明,配置不同柱子的映射颜色样式。
    柱子标注 柱子的标注样式,单击开关图标图标,控制柱子标注配置项的显隐。
    • 标注字段:标注的内容需要和数据面板中字段的内容对应,默认获取range字段内容。
      说明 range字段用于展示区间数值内容。
    • 区间标记:柱子上标记数值区间范围的样式。
    • 标注位置:选择标注内容的显示位置,可选顶部中间底部
    • 相对偏移:柱子标注相对柱子在垂直和水平方向偏移量,单位为px。
    • 文本样式:柱子标注的文本样式,包括文本的字体样式、文字粗细、字号和颜色。
    • 文本描边:柱子标注的文本描边样式,包括描边线的粗细值和颜色。
  • 坐标:组件坐标轴包括X轴Y轴两种。
    • X轴x轴面板
      • X轴显示:打开开关,组件内X轴样式显示可见;关闭开关,组件内X轴样式不可见。
      • 数据类型:X轴数据的类型,可选数值型类目型时间型
      • 显示范围:X轴的数据最小值和最大值的显示范围,仅在数据类型配置项选择数值型时可配置。
        参数 说明
        最小值 X轴的最小值,支持自定义输入,也支持系统选择数据最小值,取数据中的最小值。
        最大值 X轴的最大值,支持自定义输入,也支持系统选择数据最大值,取数据中的最大值。
      • 轴线:柱图的X轴轴线样式,包括线的形状、线的粗细和线的颜色,可单击开关图标图标控制X轴轴线样式的显隐。
        说明 当线的类型选择虚线点线时,还可以配置线的间断长度值和每一个间断线之间的距离。
      • 轴标题:柱图的X轴轴标题样式,可单击开关图标图标控制X轴轴标题的显隐。
        参数 说明
        标题显示 X轴轴标题显示的文字内容。
        展示方式 X轴轴标题的展示方式,包括标题的角度值和标题的偏移值。
        文本样式 X轴轴标题文本的字体样式、文字粗细、字号和颜色。
      • 刻度线:柱图的X轴刻度线样式,包括刻度线的长度值、粗细值和颜色,可单击开关图标图标控制X轴刻度线样式的显隐。
      • 轴标签:柱图的X轴轴标签样式,可单击开关图标图标控制X轴轴标签的显隐。
        参数 说明
        显示格式 X轴标签数值显示格式的样式,可选默认11(整数)11.1(浮点数)11.11(浮点数)11%11.1%11.11%1,111(千分位)1,111.1(千分位)1,111.11(千分位)。仅在X轴数据类型选择数值型时可配置。
        两端间距 X轴标签距离轴线两端之间的距离,单位%。
        标签展示 标签的展示样式,包括:X轴轴标签的期望的刻度数量、标签的前后缀内容、标签的角度值、偏移量和标签展示时候的对齐方式。
        文本样式 X轴轴标签文本的字体样式、文字粗细、字号和颜色。
      • 网格线:柱图的X轴网格线的样式,包括网格线的线型样式、粗细和颜色,可单击开关图标图标控制X轴网格线的显隐。
        说明 当线的类型选择虚线点线时,还可以配置线的间断长度值和每一个间断线之间的距离。
    • Y轴Y轴面板
      • Y轴显示:打开开关,组件内Y轴样式显示可见;关闭开关,组件内Y轴样式不可见。
      • 显示范围:Y轴的数据最小值和最大值的显示范围,仅在数据类型配置项选择数值型时可配置。
        参数 说明
        最小值 Y轴的最小值,支持自定义输入,也支持系统选择:
        • 0:系统默认Y轴范围最小值为0。
        • 数据最小值:取数据中的最小值。
        最大值 Y轴的最大值,支持自定义输入,也支持系统选择数据最大值,取数据中的最大值。
      • 轴线:柱图的Y轴轴线样式,包括线的形状、线的粗细和线的颜色,可单击开关图标图标控制Y轴轴线样式的显隐。
        说明 当线的类型选择虚线点线时,还可以配置线的间断长度值和每一个间断线之间的距离。
      • 轴标题:柱图的Y轴轴标题样式,可单击开关图标图标控制Y轴轴标题的显隐。
        参数 说明
        标题显示 Y轴轴标题显示的文字内容。
        展示方式 Y轴轴标题的展示方式,包括标题的角度值和标题的偏移值。
        文本样式 Y轴轴标题文本的字体样式、文字粗细、字号和颜色。
      • 刻度线:柱图的Y轴刻度线样式,包括刻度线的长度值、粗细值和颜色,可单击开关图标图标控制Y轴刻度线样式的显隐。
      • 轴标签:柱图的Y轴轴标签样式,可单击开关图标图标控制Y轴轴标签的显隐。
        参数 说明
        显示格式 Y轴标签数值显示格式的样式,可选默认11(整数)11.1(浮点数)11.11(浮点数)11%11.1%11.11%1,111(千分位)1,111.1(千分位)1,111.11(千分位)。仅在Y轴数据类型选择数值型时可配置
        两端间距 Y轴标签距离轴线两端之间的距离,单位%。
        标签展示 标签的展示样式,包括:Y轴轴标签的数量、标签的前后缀内容、标签的角度值、偏移量和标签展示时候的对齐方式。
        文本样式 Y轴轴标签文本的字体样式、文字粗细、字号和颜色。
      • 网格线:柱图的Y轴网格线的样式,包括网格线的线型样式、粗细和颜色,可单击开关图标图标控制Y轴网格线的显隐。
        说明 当线的类型选择虚线点线时,还可以配置线的间断长度值和每一个间断线之间的距离。
  • 动画:区间柱状图的动画效果样式。动画面板
    参数 说明
    动画开关 打开开关,可配置区间柱状图的动画效果。
    动画效果 动画的效果类型,系统提供多种常见的动画效果供您选择,包括水平生长垂直生长缩放渐入划动进入,仅在打开动画开关后可配置。
    动画时长 组件动画效果的持续时间,单位为ms,仅在打开动画开关后可配置。
  • 交互:区间柱状图组件的交互效果样式。交互
    • 提示框:在预览或发布页面,鼠标悬浮或单击柱图时出现的提示框的样式,单击开关图标图标可开启或关闭提示框 。
      参数 说明
      触发方式 提示框被触发的方式,可选,包括悬浮点击
      显示位置 提示框显示的位置样式,可选,包括
      标题文本 提示框中标题文本的样式,包括文字字体样式、文字粗细、字号和颜色。
      内容显示 单击右侧的加号图标垃圾桶图标图标,添加或删除一个提示框内容显示系列。 单击横排列图标竖排列图标图标配置多个提示框内容显示系列的排列样式。单击复制图标图标,即可复制当前选中提示框内容显示系列配置内容并新增一个同样配置的提示框内容显示系列。
      • 字段名:提示框内容的字段名称,需要和数据面板中的字段相匹配。
      • 显示名:提示框内容的显示名称。
      内容间距 提示框内容文本之间的间距,单位px。
      内容文本 提示框中内容文本的样式,包括文字字体样式、文字粗细、字号和颜色。
      弹窗背景 提示框的弹窗背景样式。
      • 背景边距:提示框弹窗背景在水平和垂直方向的边距值。
      • 背景颜色:提示框的背景颜色。
      • 边框样式:提示框边框的样式,包括边框线的类型、圆角大小、线宽大小和边框线的颜色。
      轴指示器 提示框的轴指示器的样式,包括轴指示器的类型、粗细值和轴指示器颜色。单击开关图标图标可开启或关闭轴指示器 。
      说明 当线的类型选择虚线点线时,还可以配置线的间断长度值和每一个间断线之间的距离。
    • 选中态:当柱子被选中时候的状态样式,单击开关图标图标可开启或关闭选中态样式 。
      参数 说明
      触发方式 柱子被选中触发的方式,可选,包括悬浮点击
      选中方式 选中柱子的方式,可选,包括单选多选。当选择单选时,单击事件只抛出一条数据,数据格式为对象,只能高亮一个柱子;当选择多选时,单击事件可抛出多条数据,数据格式为数组,可高亮多个柱子。
      柱子颜色 柱子被选中状态下的颜色。
      柱子描边 柱子描边线的样式,包括描边线条的类型、线条的粗细和描边线的颜色。
      说明 当线的类型选择虚线点线时,还可以配置线的间断长度值和每一个间断线之间的距离。
    • 交互增强:区间柱状图的数据过多时可设置数据交互增强的样式,单击开关图标图标可开启或关闭交互增强效果。
      参数 说明
      交互方式 数据交互方式,可选缩略轴滚动条两种方式,时间型数据类型,暂不支持海量数据交互功能。
      默认范围 缩略轴显示的数据范围,范围值可选0~1。只有开启了缩略轴样式时,此选项才显示。
      滑轨样式 缩略轴滑轨的样式,包括滑轨的高度值、滑轨前景颜色和背景颜色。只有开启了缩略轴样式时,此选项才显示。
      本文样式 缩略轴上文本的样式,包括字体内容、文字粗细、字号大小和文字颜色。只有开启了缩略轴样式时,此选项才显示。
      手柄样式 缩略轴两端的手柄样式,包括手柄的尺寸宽度和高度值、手柄的背景默认颜色和高亮色颜色、手柄边线的圆角值和边线颜色。只有开启了缩略轴样式时,此选项才显示。
  • 图例:区间柱状图的图例样式。图例
    参数 说明
    图例开关 打开开关,可配置图例样式;关闭开关,无法配置图例样式。
    图例位置 图例相对于组件起始坐标的位置,可选顶部居左顶部居中顶部居右底部居左底部居中底部居右左侧居顶左侧居中左侧居底右侧居顶右侧居中右侧居底
    文本样式 图例文本的字体样式、文字粗细、字号和颜色。
    分类图例 分类型图例的样式。只有当组件样式面板中的图形 > 柱子颜色 > 映射类型配置为名词分类时,图例才展示成分类型图例。
    • 图例标记:图例标记的形状和尺寸之大小。
    • 图例间距:不同分类图例之间在横向和纵向的距离。
    • 允许翻页:打开开关,开启图例翻页功能,可配置图例数量过多需要翻页显示时的默认颜色和禁用颜色以及翻页页码的颜色;关闭开关,图例内容全部展示在一页中,无法翻页显示。翻页功能
    连续图例 连续图例的样式。只有当组件样式面板中的图形 > 柱子颜色 > 映射类型配置为数值连续数值分区时,图例才展示成连续型图例。
    • 滑轨样式
      • 类型:图例滑动轨道的类型,包括矩形三角形
      • 长度:图例滑动轨道的长度值。
      • 高度:图例滑动轨道的高度值。
      • 背景色:图例滑动轨道的背景颜色。
    • 滑块样式:图例中滑轨上的滑块样式。
      • 最小值:滑块的最小值,支持自定义输入,也支持系统选择自动,取数据中的最小值。
      • 最大值:滑块的最大值,支持自定义输入,也支持系统选择自动,取数据中的最大值。
      • 尺寸:滑块的尺寸大小。
      • 颜色:滑块的颜色。
    • 标注样式:图例上文字标注的样式。
      • 对齐方式:图例文字标注相对于滑轨的对齐方式,包括顶端对齐居中对齐底端对齐
      • 间距:图例文字标注与滑轨的距离。
  • 条件:数据条件系列样式说明。条件面板

    数据条件系列:单击右侧的加号图标垃圾桶图标图标,添加或删除一个数据条件系列。 单击横排列图标竖排列图标图标配置多个数据条件系列的排列样式。单击复制图标图标,即可复制当前选中数据系列配置内容并新增一个同样配置的数据条件系列。

    具体每系列下条件样式配置说明,请参见条件树使用说明

    柱子颜色:打开开关,配置该系列条件样式中的柱子颜色;关闭开关,无法配置该系列条件下的柱子颜色。

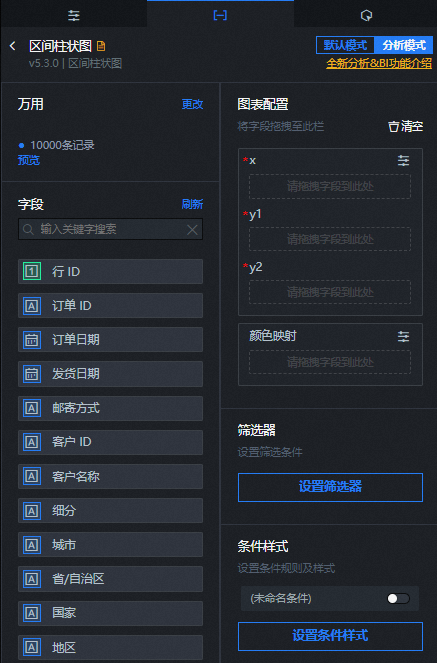

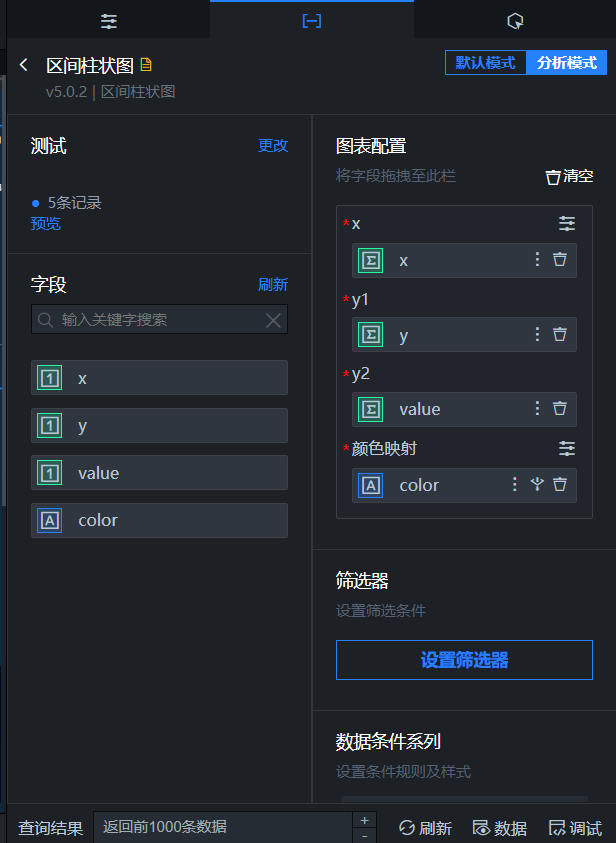

数据(分析模式)

数据面板BI分析数据配置面板中的详细操作说明,请参见BI分析模式数据面板功能介绍
表 1. 区间柱状图图表配置字段说明
字段 说明
x 用于配置区间柱状图中每个柱子的类目,即x轴的值。
y1 用于配置区间柱状图中每个柱子的最小值。
y2 用于配置区间柱状图中每个柱子的最大值。
colorField 颜色映射字段,用于设置柱子的各种颜色的映射配置样式。
说明 当前组件是以分析模式添加,您可以切换单击数据面板左上角的默认模式,即可在弹窗对话框内确认退出分析模式并删除该BI分析组件对应的分析器。退出分析模式后,当前BI分析组件会转换成默认模式下的v5.x版本组件,组件数据面板详情,请参见数据(默认模式)
退出分析模式

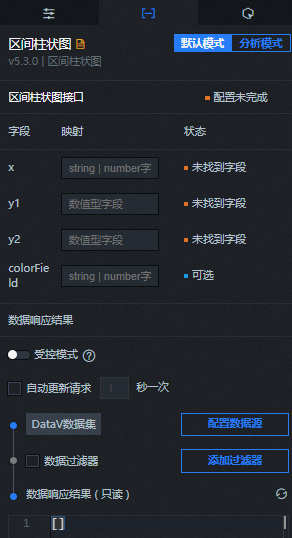

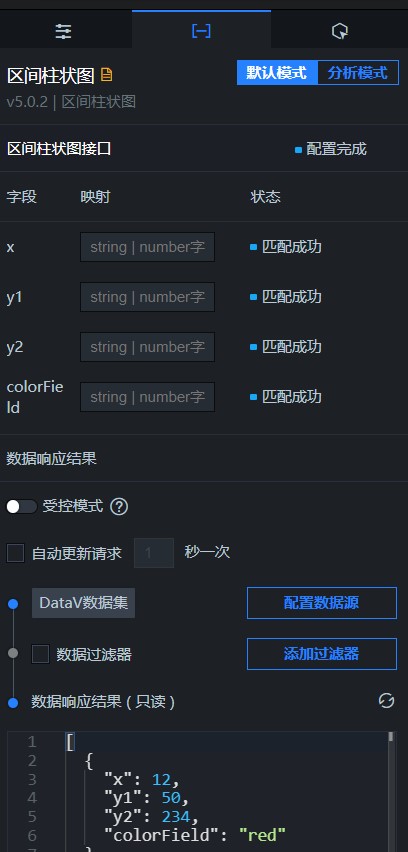

数据(默认模式)

默认模式
表 2. 字段说明
字段 说明
x 用于配置区间柱状图中每个柱子的类目,即x轴的值。
y1 用于配置区间柱状图中每个柱子的最小值。
y2 用于配置区间柱状图中每个柱子的最大值。
colorField 颜色映射字段,用于设置柱子的各种颜色的映射配置样式。
表 3. 配置项说明
配置项 说明
受控模式 打开开关,资产初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。取消选中后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源 单击配置数据源,可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果,详情请参见配置资产数据
数据过滤器 数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器,可在设置数据源面板配置数据过滤器脚本,详情请参见过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

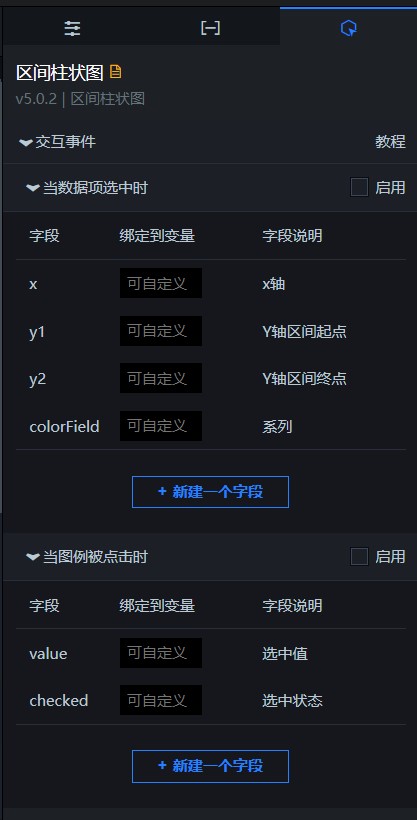

交互

交互面板
表 4. 交互说明
交互 说明
当数据项选中时 选中启用,开启组件交互功能。区间柱状图组件拥有交互配置,当单击选中某个数据项时抛出回调值,默认抛出数据中的xy1y2colorField字段。具体配置请参见组件回调ID配置
当图例被点击时 选中启用,开启组件交互功能。区间柱状图组件拥有交互配置,当单击某个图例时抛出回调值,默认抛出数据中的valuechecked字段。具体配置请参见组件回调ID配置

蓝图编辑器交互配置

说明 BI分析模式下的区间柱状图组件无法配置蓝图编辑器交互,仅在默认模式下可配置蓝图。
  1. 在画布编辑器页面,右键单击组件,选择导出到蓝图编辑器
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的区间柱状图组件,在画布中可以看到如下图所示的区间柱状图的蓝图编辑器配置参数。蓝图参数
    • 事件
      事件 说明
      当区间柱状图接口请求完成时 数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
      当区间柱状图接口请求失败时 数据接口请求失败时(请求失败的情况可能是:网络问题或接口报错等)返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
      当数据项选中时 当单击区间柱状图的柱子时抛出的事件,同时抛出该柱子对应的数据项。
      当图例被点击时 当单击区间柱状图的图例时抛出的事件,同时抛出该柱子对应的数据项。
    • 动作
      动作 说明
      请求区间柱状图接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如区间柱状图配置了API数据源为http://api.test,传到请求区间柱状图接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入区间柱状图接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
      高亮 高亮数据项对应的元素。参考数据示例如下。
      {
        data: {
          x: '上海' //可列举多个高亮条件,类似filter。
        },
        options: {
          style: {
            fill: 'red'
          },
          selectMode: 'single',
          cancelHighlightFirst: true
        }
      }
      重置选择项 清空重置组件选择项数据,不需要参数。
      更新组件配置 动态更新组件的样式配置。需要先在组件的配置面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。
      显示 显示组件,不需要参数。
      隐藏 隐藏组件,不需要参数。
      切换显隐状态 切换组件显示或者隐藏。
      移动 将组件移动到指定位置。参考数据示例如下。
          {
            // 移动方式。绝对定位:to,相对定位:by。默认值:to。
              "positionType": "to",
            // 指定位置。x坐标,y坐标。
            "attr": {
              "x": 0,
              "y": 0
            },
            // 动画方式。
            "animation": {
              "enable": false,
              // 动画延时。
              "animationDuration": 1000,
              // 动画曲线。可选值为:linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            }
          }
