本实验包含两方面的内容：嵌入式开发端和云端服务程序设计。核心目标是实现 “语音指令→云端识别→设备控制” 的智能家居闭环。

实验介绍

本实验包含两方面的内容：嵌入式开发端和云端服务程序设计。核心目标是实现 “语音指令→云端识别→设备控制” 的智能家居闭环。

嵌入式端：
硬件基于Infineon CY8CPROTO-062-4343W PSoC6 开发板，板载 WiFi 模块与双通道PDM麦克风，通过麦克风采集用户语音数据。语音数据按 “16kHz 采样率、双声道、16 位采样宽度” 标准化后，打包为 UDP 数据包（目的端口：57345），通过 WiFi 发送至云端；同时接收云端下发的控制指令（如 “开灯” 对应 0x01、“关空调” 对应 0x02），驱动板载 LED（模拟灯）或外接继电器（模拟空调）执行动作。
云端：
前期开发可在本地 PC 搭建环境调试，调试成功后部署至阿里云 ECS，实现完整 AIoT 系统。具体功能如下：
- 语音控制
  系统提供高效便捷的语音控制方式，用户无需手动操作界面，只需直接说出清晰明确的语音指令，即可实现对家中智能设备的精准操控。云端接收音频数据流，生成.WAV文件后，通过调用阿里大模型实现语音转文本命令。然后，云端将命令下发到嵌入式端实现智能控制。支持中英双语识别。例如，用户可以说中文“开灯”或英文“Turn on the light”，系统均能迅速准确地识别并响应，向智能灯具发送控制命令，实现灯具的开启或关闭。
- 界面交互控制
  系统配备直观的图形化界面，用户通过访问系统网页，即可在界面上看到受控设备（包括灯、空调等）的当前状态（开/关）。界面为每个设备提供直观的控件，如开关按钮、图标等。除语音控制外，用户也可以点击这些控件，发送控制指令控制设备的开关状态。例如，用户想关闭空调，只需在界面交互控制页面找到空调对应的开关按钮并点击“关闭”，系统就会将控制信号传输至智能空调，实现设备的关机操作。
- 多语言支持
  为适应不同用户群体，系统提供一键切换中英文的功能。无论是页面上的文本说明、标签标识，还是各类按钮名称，均能实现实时、无延迟的切换。
- 实时反馈机制
  系统具备实时反馈能力，涵盖语音识别结果、设备状态更新以及历史记录等多个方面。当用户下达语音指令后，系统不仅快速识别并展示识别结果，还实时反馈设备的执行状态。例如，用户发出“开灯”指令，界面会立即显示“正在开启灯光”，并在操作成功后同步更新设备状态为“已开启”。同时，系统会记录所有语音命令及其执行结果，历史记录可随时查看，以便用户追溯过往操作，进行管理和分析。
- 可视化操作体验
  系统采用多种直观的可视化手段展示设备状态和操作结果。通过图标、鲜明的色彩以及流畅的动画效果，让用户一目了然地掌握设备当前状况。例如，灯具开启时图标呈现明亮状态，关闭时则显示为灰暗样式。

实验环境及资源准备

一、概述

嵌入式端设备需求：Infineon CY8CPROTO-062-4343W PSoC6 开发板（含 WiFi 模块）。板载PDM接口麦克风、KEY、LED、KitProg3 USB 调试器、USB 数据线；核心功能为语音采集、UDP 传输、设备控制。
云端部署内容：前端（Vue3+Element Plus，实现设备控制与状态展示）、后端（Python Flask，提供 API 与业务逻辑）、数据库（MySQL 8.0，存储语音命令历史）；依赖阿里云 ECS、千问大模型 API（gummy-realtime-v1，语音识别服务）。

二、软硬件运行平台

硬件需求
- 用户端：普通个人电脑（Windows/macOS/Linux 均可），安装 Chrome/Firefox/Safari 浏览器；网络需满足下载 / 上传速度稳定在 1Mb/s（确保音频传输流畅）。
- 云服务器端：操作系统推荐 Linux（CentOS 8 / Ubuntu 22.04 LTS），CPU 为双处理器 2.0GHz 及以上，内存≥2GB，磁盘空间≥8GB，带宽≥1Mbps；项目运行期间需保持开机，确保嵌入式端与云端通信。
- 嵌入式端：Infineon CY8CPROTO-062-4343W PSoC6 开发板、USB-C to USB-A 数据线（供电 + 调试）。
软件需求
- 后端 IDE：PyCharm Community Edition 2024.1.1（Flask 代码开发与调试）
- 前端 IDE：IntelliJ IDEA 2024.1.2（Vue3 代码开发，搭配 Element Plus 插件）
- 嵌入式 IDE：ModusToolbox™ IDE 3.4（开发板代码开发、烧录与调试）
- 接口测试工具：Postman 10.24.0（测试后端 API 正确性）

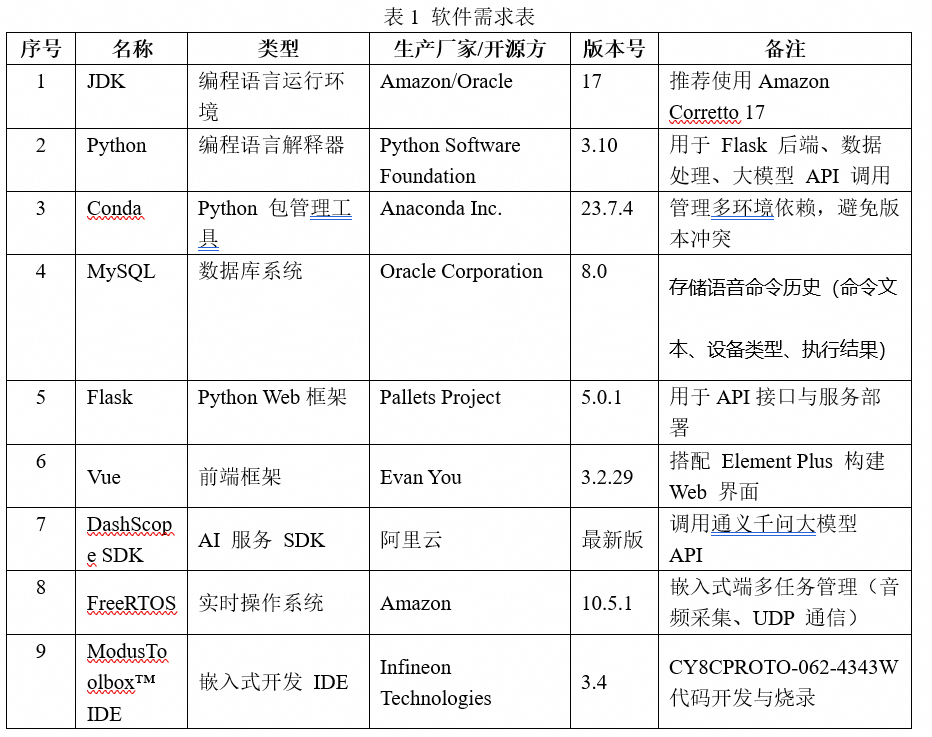

软件需求表如下所示。
数据库
- MySQL 8.0：关系型数据库，存储语音命令历史记录（含 id、命令文本、设备类型、执行结果、时间戳），支持分布式部署提升可用性。

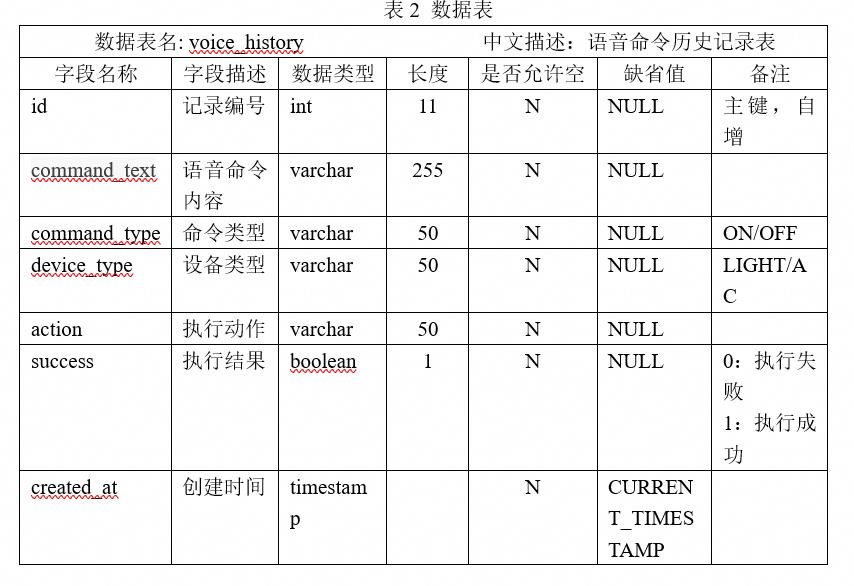

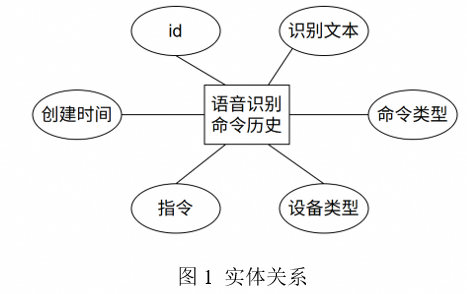

  数据库的ER图如图1所示，数据表如表2所示
- Redis 6.2.6（可选）：非关系型 key-value 数据库，缓存设备实时状态（如灯 / 空调开关、嵌入式端连接状态），减少MySQL 查询压力，提升前端响应速度。

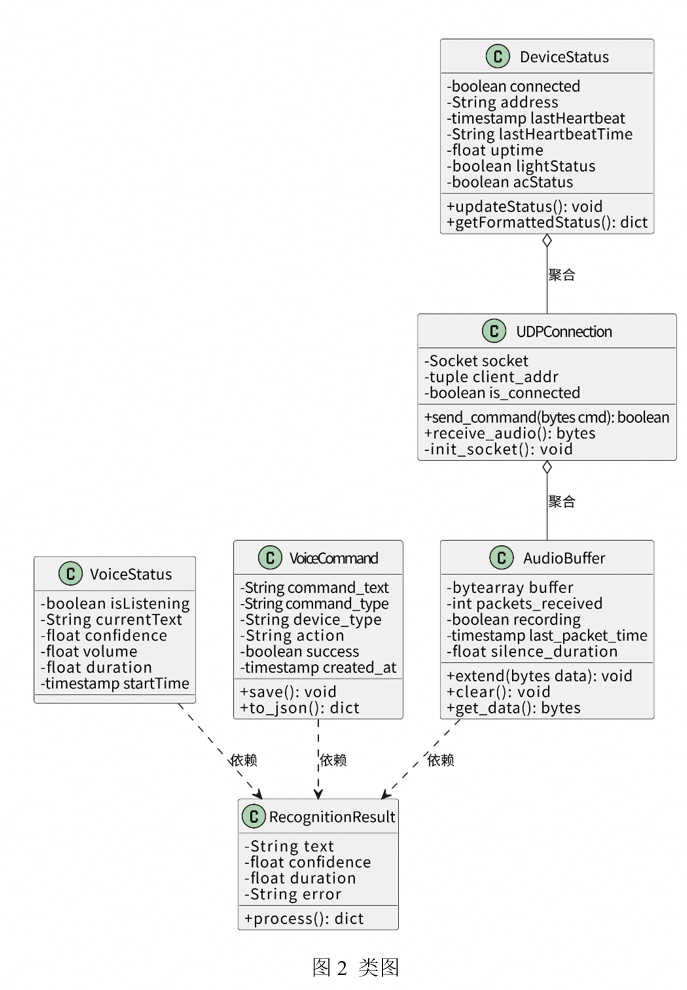

  关键数据结构如图2所示

三、云端实验资源

在开始实验之前，请先点击右侧屏幕的“进入实操”再进行后续操作
实验资源简介
进入实操前，请确保阿里云账号满足以下条件：
- 个人账号资源
  - 使用您个人的云资源进行操作，资源归属于个人。
  - 平台仅提供手册参考，不会对资源做任何操作。
- 确保已完成云工开物300元代金券领取。

领取权益及实验资源开通

第一步：本次实验需要您通过领取阿里云云工开物300元高校专属权益优惠券（若已领取请跳过）
重要
实验产生的费用优先使用优惠券，优惠券使用完毕后需您自行承担。

第二步：领取学生专属300元优惠券后，点击进入【学生用券中心】

两种方式	方式一	方式二
实例规格	包年包月	按时收费
资源说明	本场景主要涉及以下云产品和服务：ECS 根据自己的需求选择包年包月或按量付费，两种方式均支持抵扣学生300元代金券。
购买步骤	找到【包年包月不焦虑】模块选择【e实例（处理器与内存比1:1）（3个月）】点击【立即购买】	找到【按量付费更灵活】模块选择【e实例（处理器与内存比1:1）】点击【立即购买】

第三步：开通大模型 API
- 在阿里云官网搜索阿里云百炼进入控制台，或点击进入阿里云百炼控制台，点击【应用开发】tab
- 若之前未登录开通过阿里云百炼请按以下步骤操作，若已开通过百炼服务请跳过此步
  - 进入【应用开发】—【应用管理】，点击【立即登录】
  - 阅读服务协议并点击【同意】

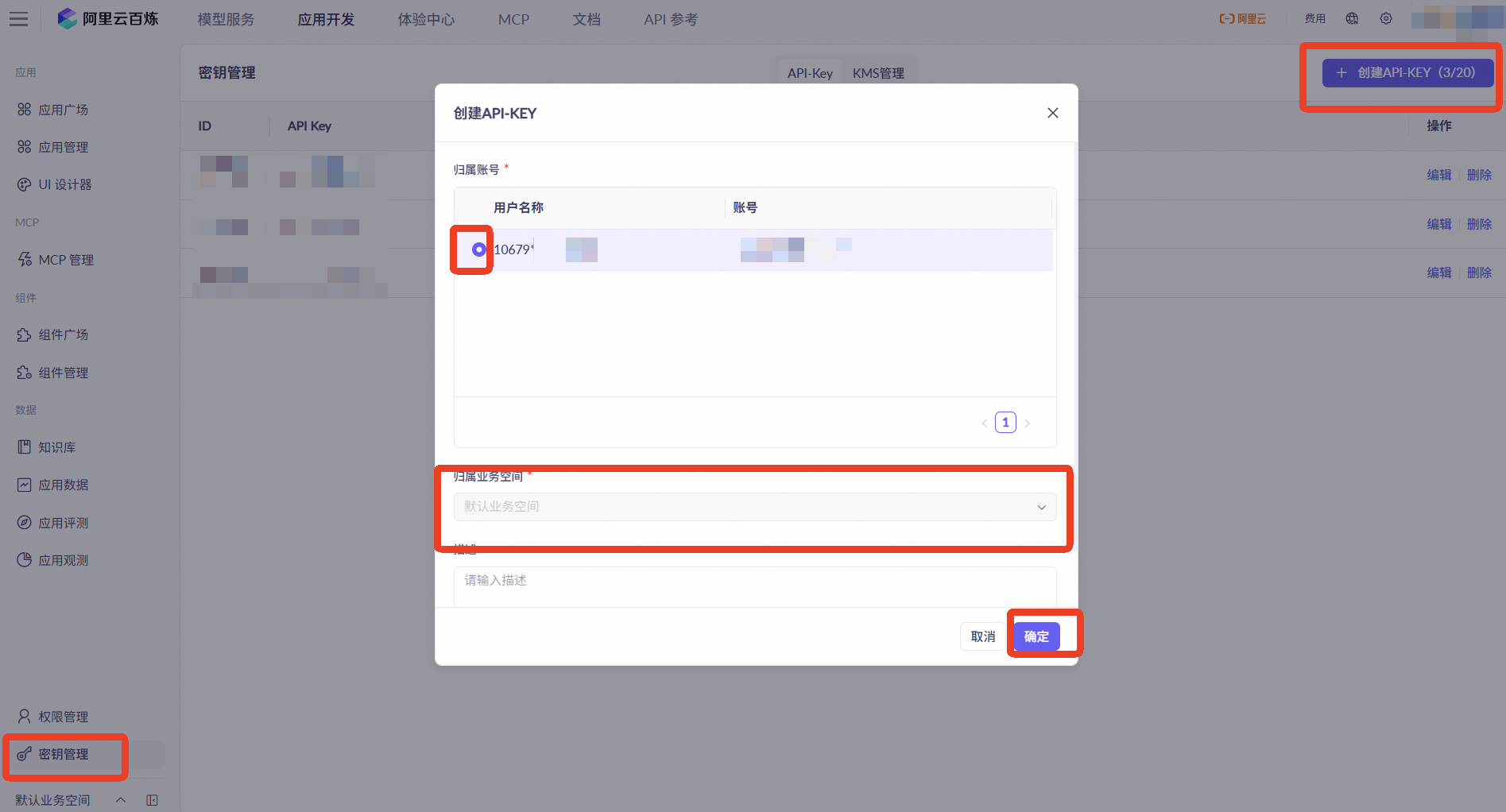

- 点击【密钥管理】→【创建API-Key】，选择“默认业务空间”，创建后保存 API-Key（用于后端 app.py 配置）
说明
- 本场景主要涉及阿里云 ECS、千问大模型 API（gummy-realtime-v1），预计资源消耗及费用如下：
  1. ECS 服务器：
    按量付费：仅在部署（1 小时）、调试（2 小时）、演示（1 小时）时开启，总时长 4 小时；2 核 2G 实例按量单价约 0.12 元 / 小时，总费用≈0.5 元；
    包年包月：e实例 2 核 2G3 个月官网价246.43 元，可用 300 元优惠券抵扣，实际费用 0 元。
  2. 大模型 API：
    新用户免费额度36000 秒，实验预计使用487 秒（约8 分钟），不产生额外费用。
    超出免费额度后，单价 0.00015 元 / 秒，费用极低。
  3. 其他费用：
    流量费用（ECS 按固定带宽 1Mbps，无额外收费）、OSS对象存储费用（无需使用，费用0）
    如果您调整了资源规格、使用时长，或执行了本方案以外的操作，可能导致费用发生变化，请以控制台显示的实际价格为准。
- 该实验下资源消耗查看方式：
  实验完成后，进入阿里云控制台→【费用与成本】→【账单详情】→【明细】，筛选 “账单月份” 和 “产品名称”（ECS / 人工智能平台 PAI），即可查看具体消耗与费用。

实验原理及步骤

前期需在本地 PC 搭建前端（Vue3）、后端（Flask）、数据库（MySQL）环境，完成嵌入式端与本地云端的联调（确保语音采集→识别→控制全流程通畅）后，再部署至阿里云 ECS。

（1）网络环境要求

网络配置要求：嵌入式设备和客户端必须在同一局域网内。
UDP 端口要求：服务器监听端口：57345（可配置）；音频数据传输端口：动态分配。
HTTP端口：后端服务：5000；前端服务：默认 80。
通信协议：设备与服务器：UDP 协议；前端与服务器：HTTP协议。

（2）部署要求

嵌入式设备部署：设备需放置在 WiFi 信号覆盖范围内。
电源要求：Micro USB 接口连接开发板（用于程序烧录和通信），USB 接口用于供电。
服务器部署：部署在云服务器，需要固定 IP 地址或域名。
前端部署：部署在独立的云服务器上。

一、实验实现的技术路径

（1）预备知识
- 语音识别基础：了解语音信号数字化过程（采样、量化、编码），掌握 16kHz 采样率、双声道等参数对识别效果的影响
- UDP 协议：理解 UDP 无连接、低延迟特点，掌握数据包打包（音频数据 + 时间戳）与解析逻辑，适配嵌入式端与云端实时通信（UDP 代码对应文件：udp_client.c）。
- 音频信号处理：了解均值滤波（降噪）、静音检测（剔除无效数据）、MFCC 特征提取（将音频转为模型可识别特征）的核心原理。
- 云端大模型调用：掌握阿里云 DashScope SDK 使用方法，理解 API 调用流程（音频上传→模型识别→结果返回），熟悉置信度阈值等参数配置（API 调用逻辑对应 app.py）。
- Web 开发技术：了解 Vue3 组合式 API（前端交互，对应 Home.vue）、Flask RESTful API（后端接口，对应 app.py）、前后端跨域处理（Flask-CORS）。

（2）技术路线

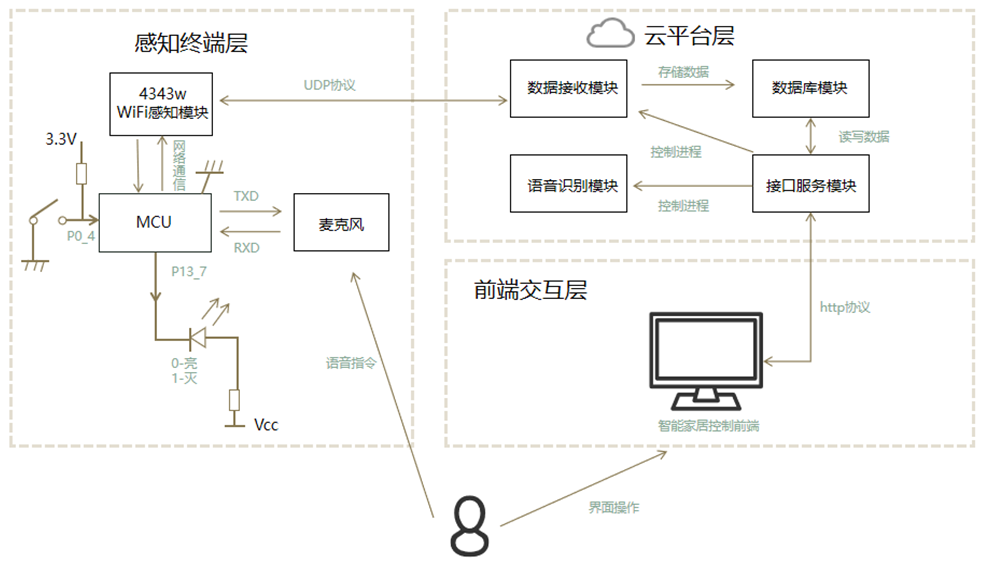

系统采用三层架构如图1所示。

图2 系统架构图

根据架构图，系统整体分为感知终端层、云平台层和前端交互层，采用了多种关键技术，涵盖B/S（浏览器/服务器）、C/S（客户端/服务器）以及物联网终端。以下是详细说明：

1、系统实现采用的关键技术
- 感知终端层（嵌入式端）
  - 嵌入式开发板（开发板核心）：负责音频采集、设备控制（如灯、空调等），并与WiFi模块协同工作，实现本地家电的智能控制。
  - WiFi通信模块（4343w）：负责将采集到的音频数据通过UDP协议实时传输到云平台，实现低延迟、高效率的数据交换。
  - 麦克风：用于采集用户语音指令，作为语音识别的原始数据来源。
- 云平台层
  - 数据接收模块：通过UDP协议接收来自终端的音频数据，保证数据的实时性和完整性。
  - 语音识别模块：利用云端AI服务（如阿里云DashScope）进行高精度语音识别，将音频转为文本命令。
  - 数据库模块：负责存储语音命令历史、设备状态等信息，实现数据的持久化和可追溯。
  - 接口服务模块：提供RESTful API接口，支持前端通过HTTP协议访问和控制，实现前后端解耦
  - 云端AI服务：云端语音识别准确率高，计算资源充足，便于后续扩展更多AI能力
- 前端交互层
  - Web前端（B/S架构）：用户通过浏览器访问智能家居控制界面，进行设备状态查看、手动控制、历史查询等操作
  - 界面操作与反馈：实时展示设备状态、语音识别结果和历史记录，支持中英文切换，提升用户体验
  - 响应式Web前端：适配PC和移动端，提升用户体验和系统普适性。
2、关键开发技术框架说明
- 前端开发
  - Vue.js：主流渐进式JavaScript框架，组件化开发，易于维护和扩展。
  - Element Plus：基于Vue的UI组件库，提升界面美观性和开发效率。
  - 响应式设计：适配不同屏幕尺寸，支持移动端访问。
- 后端开发
  - Flask：轻量级Python Web框架，便于快速开发RESTful API。
  - Flask-CORS：解决前后端跨域问题。
  - PyMySQL：实现与MySQL数据库的高效交互。
  - 多线程/队列：提升并发处理能力，保证音频处理和命令响应的实时性。
- 嵌入式开发
  - FreeRTOS：实时操作系统，支持多任务并发，提升系统稳定性。
  - UDP Socket编程：实现音频数据的实时传输和设备控制。
  - PSoC6/4343w WiFi模块：实现无线通信和本地设备控制。
  - PDM-PCM模块：负责采集双通道麦克风音频数据并转为PCM数据流。
  - LED：模拟灯、空调等家电开关状态。
  - KEY：用于输入音频指令前的背景噪声获取，按键按下时获取背景噪声，松开按键时获取音频命令。
- 大模型调用
  阿里云DashScope语音识别API：高精度语音转文本，支持多语言识别。
- 系统通过B/S和C/S架构的有机结合，充分利用Web前端、云平台和嵌入式终端的各自优势，实现了高效、易用、可扩展的智能家居语音控制平台。

3、接口（模块接口、系统间接口）说明

系统模块间通信概述
本系统包含三个主要模块：嵌入式终端（PSoC6 设备），后端服务器（Python Flask 服务），前端应用（Vue.js 应用）

模块间数据交换详细说明

前端与后端通信（HTTP协议）

获取设备状态

请求方式：GET

端点：`/api/device/status`

响应格式：

json

{

"success": boolean,

"connected": boolean,

"address": "string",

"lastHeartbeat": number,

"lastHeartbeatTime": "string",

"uptime": number,

"lightStatus": boolean,

"acStatus": boolean,

"voiceStatus": {

"isListening": boolean,

"currentText": "string",

"confidence": number,

"volume": number,

"duration": number,

"startTime": number

}

手动控制设备

请求方式：POST

端点：`/api/device/control`

请求体格式：

json

{

"device": "string",// "light" 或 "ac"

"status": boolean // true表示开启，false表示关闭

}

响应格式：

json

{

"success": boolean,

"message": "string",

"lightStatus": boolean,

"acStatus": boolean,

"voiceStatus": object,

"connected": boolean

}

获取语音命令历史

请求方式：GET

端点：`/api/voice/history`

查询参数：limit (可选，默认 10)

响应格式：

json

{

"success": boolean,

"history": [

{

"id": number,

"command_text": "string",

"command_type": "string",

"device_type": "string",

"action": "string",

"success": boolean,

"created_at": "string"

}

]

}

后端与嵌入式设备通信（UDP 协议）
音频数据传输：
协议：UDP
端口：57345
数据格式：
采样率：16000Hz
通道数：2（单声道）
采样位数：16 位
数据包大小：≤ 225000 字节
结束标志：b'flag'
控制命令格式：
从服务器到设备的控制命令（1 字节）：
0x00：关闭 LED
0x01：打开 LED
0x02：关闭空调
0x03：打开空调

异常处理

UDP 连接断开：

检测机制：心跳超时

处理方式：自动重连，前端显示连接状态

HTTP 请求失败：

处理方式：返回错误状态码和详细信息

错误格式：

json

{

"success": false,

"message": "错误描述",

"connected": boolean

}

二、硬件功能介绍

CY8CPROTO-062-4343W以英飞凌PSoC 6 系列微控制器为核心，具有512KB大小的SRAM，支撑数据处理需求。连接性上，它支持Micro-USB接口，既可用于编程、调试也可用于供电。双模无线模块使该开发平台具备Wi-Fi和低功耗蓝牙功能。对于音频处理，内置的PDM-PCM模块支持数字麦克风输入，适用于语音识别、音频录制等应用场景。

除此之外，该开发平台还支持FreeRTOS物联网操作系统，允许开发者创建多任务应用程序。

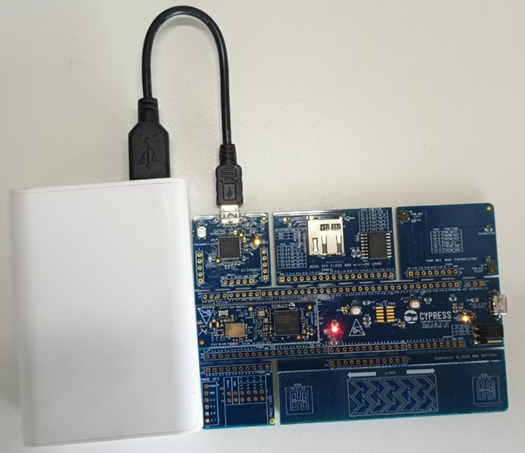

图3 CY8CPROTO-062-4343W开发平台

三、软件功能介绍

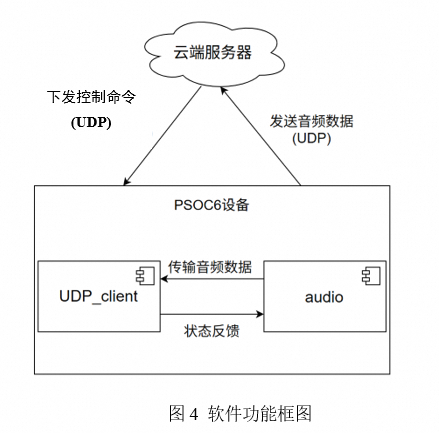

嵌入式端软件任务划分：根据功能要求和硬件组成，可以建立两个主要任务。分别为：UDP Client任务和Audio任务。

任务功能描述：

UDP Client任务：处理网络连接，与UDP服务器通信，接收并执行控制命令(LED/AC开关)。
- 连接 WiFi
  - 使用预设的 SSID："Xiaomi 15"
  - 密码："123456789"
  - 安全类型：WPA2-AES-PSK
  - 最多尝试连接 10 次
- 初始化网络通信
  - 初始化安全套接字
  - 创建 UDP 客户端套接字
  - 设置接收回调函数
- 处理接收到的控制命令
  - (b'0'): 关灯 - 直接关闭 LED
  - (b'1'): 开灯 - 闪烁 1 次后保持常亮
  - (b'2'): 关空调 - 闪烁 2 次后关闭
  - (b'3'): 开空调 - 闪烁 2 次后保持常亮
  - 未知命令 - 闪烁 3 次后关闭
Audio任务：处理音频录制，发送音频数据到服务器，响应按钮操作。初始化音频系统、时钟系统、用户按钮、初始化 PDM/PCM 模块。
- 设置音频参数
  - 采样率：16kHz
  - 缓冲区大小：224000 字节(7秒录音)
  - 抽取率：64
  - 系统时钟：24.576MHz
- 录音和发送流程
  - 等待用户按下按钮
  - 按下按钮后开始录音
  - 录音完成后，LED 指示灯亮起
  - 将音频数据分块(每块1KB)发送到服务器
  - 发送完成后发送结束标志("flag")
  - LED 指示灯熄灭，等待下一次录音
LED控制任务：执行LED开关和闪烁模式（1-3次闪烁）
LED 闪烁模式用于指示不同状态：
- 开灯：闪烁 1 次后保持常亮
- 关灯：直接熄灭
- 开空调：闪烁 2 次后保持常亮
- 关空调：闪烁 2 次后熄灭
- 错误/未知命令：闪烁 3 次后熄灭

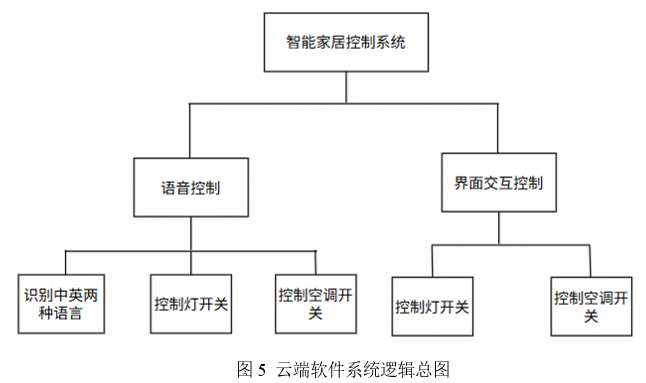

云端软件系统逻辑总图如下所示

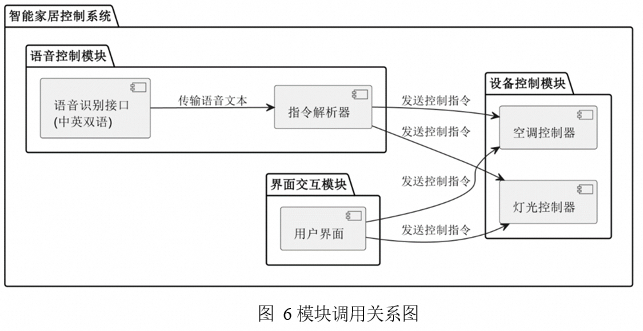

系统依据控制方式及功能实现的差异性，将功能划分为语音控制与界面交互控制两大模块层次。语音控制模块专注于语音指令的接收、识别与解析，实现对智能设备的语音操控；界面交互控制模块则侧重于通过图形化界面为用户提供更加直观、精确的控制体验。两大模块内部根据具体功能需求进一步细分子模块，层次清晰明确，便于功能的开发、测试与维护。

四、业务逻辑层

模型调用器
- 支持 “快速 / 精准” 模式切换，调用失败自动重试（最多 3 次），提示失败原因（如网络中断 / API 密钥错误）；
- 实时展示调用状态（等待调用 / 调用中 / 完成），调用完成后自动触发命令解析。
命令解析器
- 中英文双语匹配（如 “Turn on the light”→“开灯”，“Turn off AC”→“关空调”）；
- 有效性判断：无明确设备（如 “打开”）或动作（如 “空调”）判定为无效命令，前端提示 “请说完整指令（如‘开空调’）”
- API 服务层
  - 接口规范：采用 RESTful API V1.0，请求 / 响应格式统一为 JSON

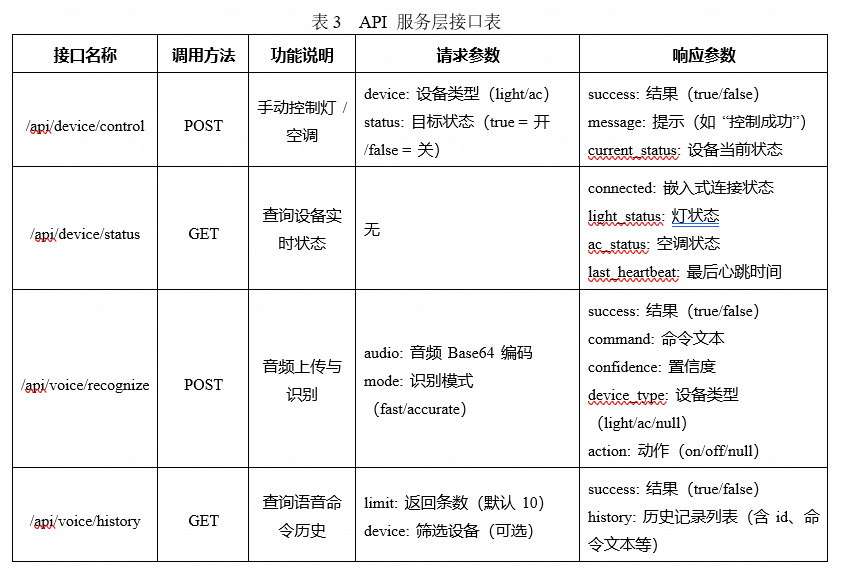

  - 关键端点：API 服务层接口详情如表3所示

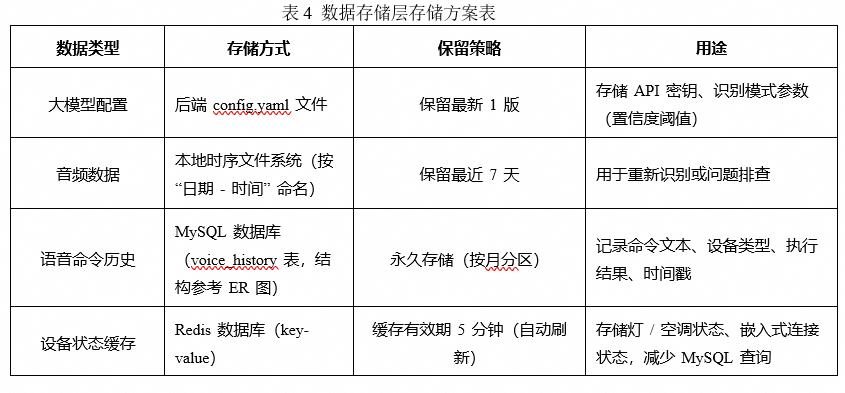

数据存储层

五、本地PC端搭建云端ECS环境，用于前期调试

前端
创建vue3项目
安装相关依赖：
- npm install
- npm install element-plus @element-plus/icons-vue axios vue-router
- 完成页面设计，与后端接口对接，与后端的通信接口为：
  - 设备控制：'http://localhost:5000/api/device/control'
  - 状态查询：'http://localhost:5000/api/device/status'
  - 语音历史：'http://localhost:5000/api/voice/history'
后端
使用 Flask 框架，完成以下接口设计：
设备状态查询接口 /api/device/status [GET]
提供设备的实时状态信息
返回信息：
- 连接状态：设备是否在线
- 设备地址：当前连接的设备IP和端口
- 最后心跳时间：判断设备活跃度
- 设备运行时间：系统稳定性监控
- 灯光状态：当前是否开启
- 空调状态：当前是否开启
- 语音识别状态：当前识别进度
设备状态查询接口/api/device/control [POST]
处理手动控制设备的请求
接收参数：
- device: 设备类型(light/ac)
- status: 目标状态(true/false)
  执行流程：
  - 验证设备连接状态
  - 解析控制命令
  - 转换为对应的二进制指令
  - 通过UDP发送到设备
  - 更新系统状态
  - 返回执行结果
语音命令历史查询 /api/voice/history [GET]
提供历史语音命令记录
查询参数：
- limit: 返回记录数量限制
- 数据库查询优化：
  - 按时间倒序排列
  - 限制返回数量
- 返回信息：
  - 命令文本
  - 命令类型
  - 设备类型
  - 执行动作
  - 执行结果
  - 时间戳

云端项目部署

服务器购买配置
点击【立即购买】后，默认大部分配置，修改镜像为【云市场镜像】——【1Panel Linux】，最下方保证关闭自动续费，然后立即购买。注意此时下方金额应该显示0元。
后面自行确认订单即可
连接云服务器
打开阿里云，【工作台】——【云服务器ECS】
控制台连接：在 ECS 实例列表点击 “远程连接”→选择 “Workbench 远程连接”，输入用户名 root 和密码（后续重置），点击 “登录”；
XShell 连接（推荐）：
打开 XShell→新建会话，主机填 ECS 公网 IP，端口 22，协议 SSH；
点击 “连接”，输入用户名 root，再输入密码，登录后进入 Linux 命令行。
重置密码
在 ECS 实例列表点击实例右侧 “更多”→“密码 / 密钥”→“重置实例密码”；
选择 “在线重置密码”（无需重启），输入新密码（如 “SmartHome@2025”，含大小写 / 数字 / 特殊符号），确认后点击 “修改”；
重新连接时使用新密码登录。
远程连接
点击远程连接按钮，使用刚刚重置的密码，立即登入。
也可以使用远程连接工具，例如XShell进行连接。我们后面的示例采用XShell进行连接并部署。
配置Conda中的Python环境
- 安装 Conda：
  下载：wget https://repo.anaconda.com/miniconda/Miniconda3-py310_23.7.4-Linux-x86_64.sh；
  安装：bash Miniconda3-py310_23.7.4-Linux-x86_64.sh，按提示输入 “yes” 并默认安装路径；
  激活：source ~/.bashrc（命令行前显示 “(base)” 表示成功）
- 创建并激活 Python 环境：
  创建：conda create --name smart-home python=3.10（按提示输入 “y”）；
  激活：conda activate smart-home（命令行前显示 “(smart-home)”）
- 安装依赖：
  执行pip install flask==3.0.0 pymysql==1.1.1 dashscope==1.14.0 flask-cors==4.0.0，安装后端核心依赖（对应 app.py 需求）

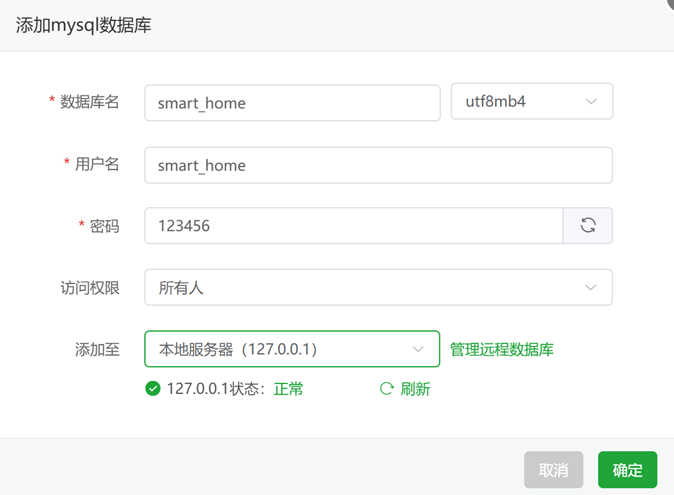

- 配置数据库：

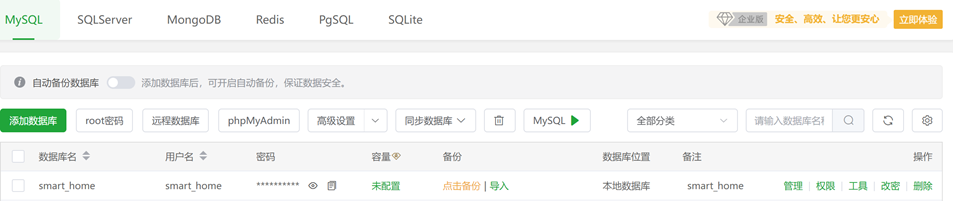

  进入宝塔面板→【数据库】→【添加数据库】；
  数据库名：smart_home，用户名：smart_home，密码：123456（与 app.py 中 MySQL 配置一致）；
  点击 “确定”，完成数据库创建。

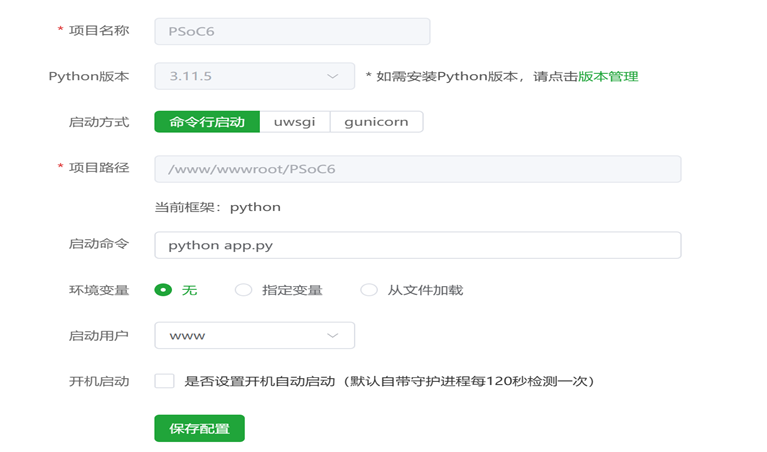

配置 Python 项目
进入宝塔面板→【Python 项目】→【添加 Python 项目】；
项目名称：smart-home，Python 版本：3.10，项目路径：/www/wwwroot/smart-home/backend；
启动命令：python app.py，点击 “保存配置”。
分别启动前后端
- 部署后端

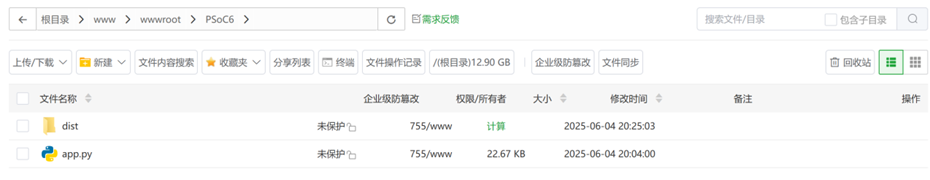

  将本地后端代码（含 app.py、config.yaml）上传至 ECS 项目路径
  编辑 config.yaml，填入阿里云大模型 API-Key；
  进入后端目录，执行python app.py，后端在点击链接启动
- 部署前端

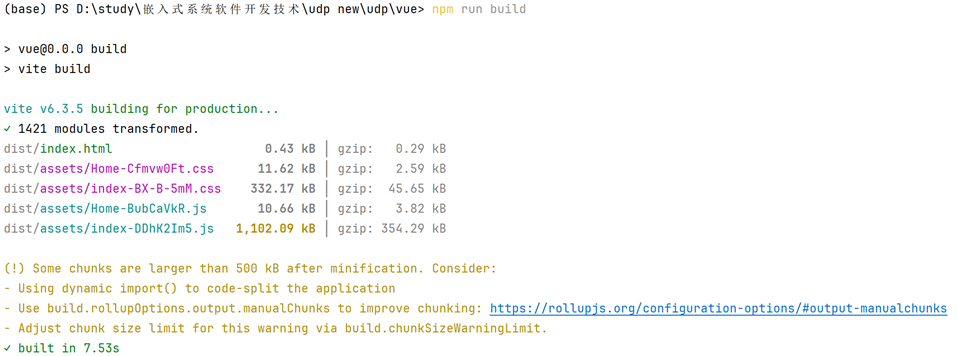

  本地前端项目执行npm run build，生成 dist 文件夹

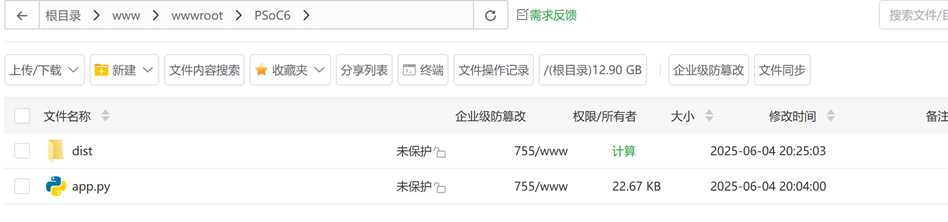

  将 dist 文件夹上传至 ECS

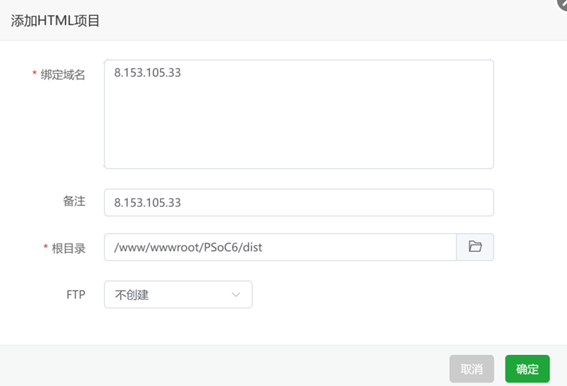

  进入宝塔面板→【HTML 项目】→【添加 HTML 项目】
  绑定 IP：ECS 公网 IP，根目录：/www/wwwroot/smart-home/frontend/dist，点击 “确定”。

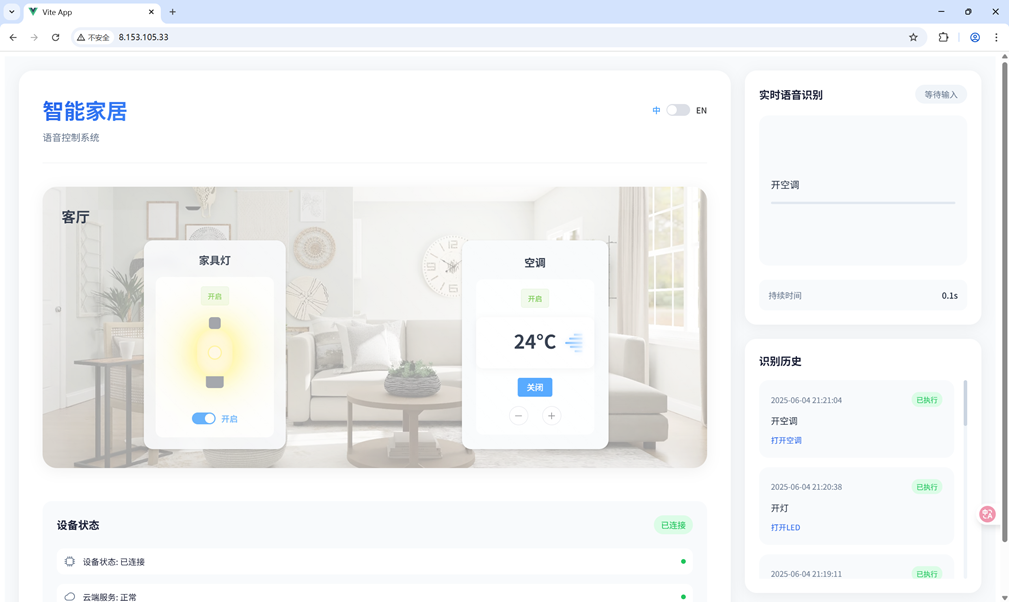

- 成功验证：打开浏览器输入 ECS 公网 IP，显示智能家居控制界面，即部署成功。
