画布概览

画布管理是帮助您通过拖拽方式,简单明了的在画布中建立多个表之间的关联关系。本章节介绍画布的各功能区展示,为您后面新建画布操作做基础。

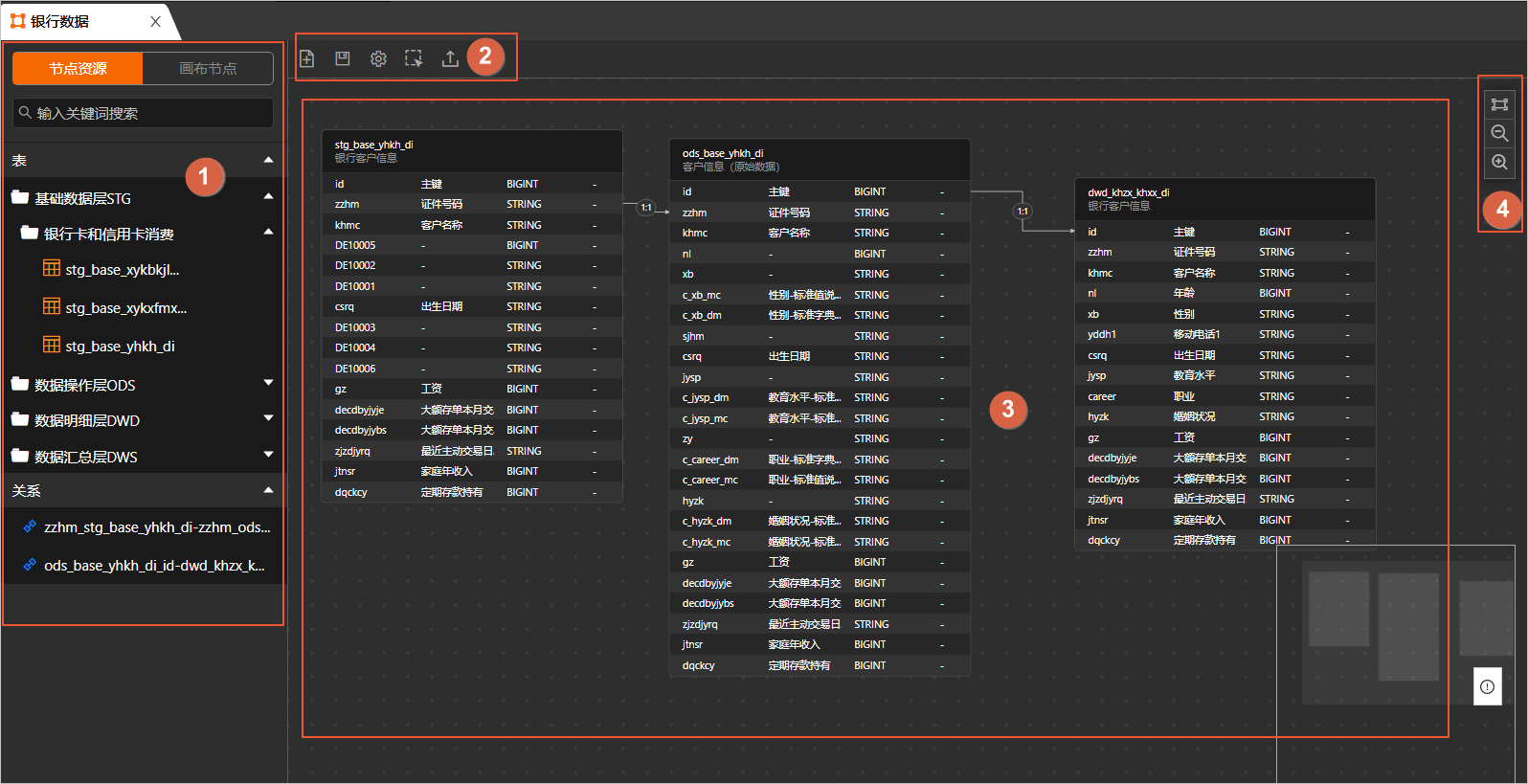

画布概览

序号

区域

说明

左侧逻辑表选择区

区域导航栏:

  • 节点资源:查看该工作组内,数据模型下的所有表资源和表关系。

    • 搜索框:支持按照表关键字搜索已创建的表。

    • 表区域:查看数据的模型下已创建的表,并支持直接拖拽表至画布中。

    • 关系区域:画布中表之间的连接关系。

  • 画布节点:查看该工作组内在画布中的所有表资源。

工具栏

支持新建表、保存画布、设置表、框选、导出等功能。

  • 单击新建按钮,可在画布中新建逻辑表。

  • 单击保存,可保存画布中的内容。

  • 单击设置,可设置画布中各个逻辑表中表名、字段类型、字段名称、字段描述和主键是否展示在画布中,默认表名必须展示。

  • 单击圈选,可在画布中框选需要的部分或者全部表,进行拖动或者删除操作。

  • 单击保存,可导出已设置好的关系表图片到本地查看。

画布编辑区

是各个逻辑表之间关系的搭建区域。在搭建关系时,您可拖拽需要的逻辑表到画布并设置表格字段等信息,然后在逻辑表间根据各字段代表含义进行连线。

  • 双击画布中的逻辑表,可修改逻辑表。

  • 右键单击画布中的表格,可查看逻辑表详情、复制节点、编辑节点、删除节点。

快捷设置区

可以将画布中表以及表之间的关系整体居中显示并且支持放大和缩小。
