网格聚合层是基础平面地图-抢鲜版的子组件,支持独立的样式和数据配置,包括网格的尺寸大小、颜色和标注等,能够以聚合网格点的形式表现地理位置上的点的分布密度。本文介绍网格聚合层各配置项的含义。

单击子组件管理下方的网格聚合层,进入配置面板配置网格聚合层的样式和数据。
说明 如果子组件管理中没有网格聚合层,说明您还未添加网格聚合层子组件,请参见地图容器(v3.x版本)进行添加。

配置

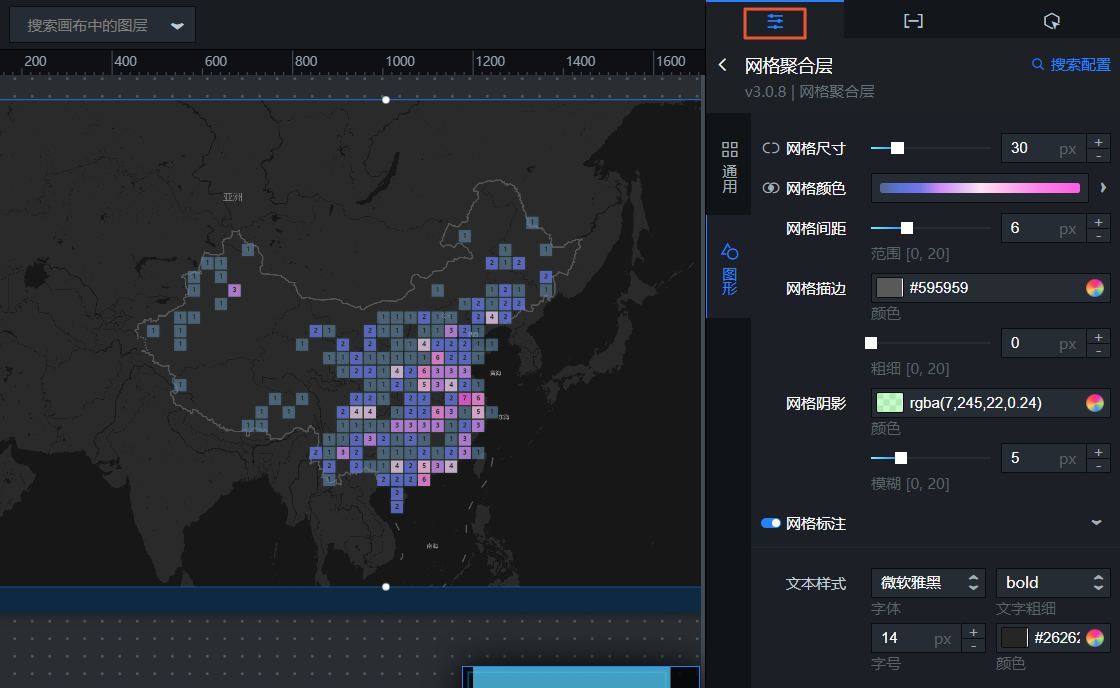

网格聚合层配置面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索资产配置
  • 通用:设置网格聚合层的通用配置项。
    参数 说明
    可见级别 设置网格聚合层的可见级别值,在设定的级别范围内网格聚合层可见,级别之外不可见。
    不透明度 设置网格聚合层的不透明度值,取值范围为0~100,单位%,数值越大图层越不透明。
  • 图形:设置网格聚合层的图形配置项。
    参数 说明
    网格尺寸 设置网格的尺寸大小,请参见尺寸映射器使用说明,配置不同网格的映射尺寸样式。
    网格颜色 设置网格的颜色样式,请参见颜色映射器使用说明,配置不同网格的映射颜色样式。
    网格间距 拖动滑块调整网格之间的距离,取值范围为0~20,单位px。
    网格描边 设置网格描边线的颜色和描边线的粗细值,取值范围为0~20,单位px。
    网格阴影 设置网格阴影样式的颜色和阴影的模糊度值,取值范围为0~20,单位px。
    网格标注 单击网格标注左侧的眼睛图标图标,可控制网格标注样式的显隐。

    文本样式:设置标注文字的字体、文字粗细、字号和颜色。请参见颜色选择器说明进行修改颜色。

数据(默认模式)

数据面板
表 1. 字段说明
字段 说明
lng 网格点的经度。
lat 网格点的纬度。
说明 当组件是以默认模式添加后,您可以单击数据面板左上角的分析模式,切换到分析模式数据面板,详情请参见数据(分析模式)
表 2. 配置项说明
配置项 说明
受控模式 打开开关,资产初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。取消选中后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源 单击配置数据源,可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果,详情请参见配置资产数据
数据过滤器 数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器,可在设置数据源面板配置数据过滤器脚本,详情请参见过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

数据(分析模式)

BI分析数据面板
网格聚合层子组件BI分析数据配置面板中的详细操作说明,请参见BI分析模式数据面板功能介绍
表 3. 网格聚合层配置字段说明
字段 说明
lng 网格点的经度。
lat 网格点的纬度。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面,单击基础平面地图-抢鲜版子组件管理列表中网格聚合层右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的网格聚合层组件,在画布中可以看到如下图所示的网格聚合层的蓝图编辑器配置参数。网格聚合层蓝图参数
    • 事件
      事件 说明
      当数据接口请求完成时 数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
      当数据接口请求失败时 数据接口请求失败时(请求失败的情况可能是:网络问题或接口报错等)返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
    • 动作
      动作 说明
      请求数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如网格聚合层配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
      显示 显示组件,不需要参数。
      隐藏 隐藏组件,不需要参数。
