BI分析模块中的漏斗图,适用于业务流程比较规范、周期长、环节多的单流程单向分析。通过漏斗各环节业务数据的比较能够直观地发现和说明问题所在的环节,进而做出决策。漏斗图用梯形面积表示某个环节业务量与上一个环节之间的差异。本文介绍漏斗图各配置项的含义。

注意 在画布编辑器中添加BI分析组件时,图层栏内会自动在当前BI组件上方对应生成一个分析器,且需要提前创建数据集以供BI分析组件选择并配置使用,创建数据集和分析器交互使用说明详情,请参见添加数据集BI分析器交互使用说明

配置

漏斗图配置面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索资产配置
  • 图表尺寸:包括组件的宽度和高度,单位为px。可单击锁定长宽比按键图标锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
  • 图表位置:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
    • 手动输入角度值,控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点,控制组件的旋转角度。
    • 单击左右翻转图标图标,控制组件左右翻转样式。
    • 单击上下翻转图标图标,控制组件上下翻转样式。
  • 不透明度:取值范围为0~1。为0时,图表隐藏;为1时,图表全部显示。默认为1
  • 图形
    参数 说明
    图表边距 单击开关图标图标,控制图表边距的显隐。打开开关后,可配置漏斗图区域与组件上下左右四个边界之间的距离,单位默认px。
    数据分组 设置组件数据分组的样式。可选多组数据两组对比。单击开关图标图标,控制数据分组的显隐。
    说明 打开数据分组后,数据中需要配置两组及以上的trace字段。
    漏斗形状 漏斗的形状样式,可选漏斗金字塔样式。
    说明 仅在开启数据分组配置项并选择多组数据时可配置。当数据分组选择两组对比时,漏斗形状默认为漏斗
    漏斗宽度 漏斗的宽度大小,取值范围0~1。
    漏斗方向 漏斗的方向,可选垂直水平两种方向。
    颜色 漏斗图的颜色,请参见颜色映射器使用说明,配置漏斗图组件中不同数据的映射颜色样式。
    描边 漏斗图描边线的样式,包括描边线的类型、线粗细值和线的颜色。
    漏斗标注 漏斗图梯形区域数据的标注样式,单击开关图标图标,控制数据点标注配置项的显隐。
    • 标注字段:标注的内容需要和数据面板中字段的内容对应,可选typevaluetype+value。默认获取value字段内容。
      • value:当标注字段选择value时,可自定义配置标注字段为value字段内容的前缀和后缀内容和value格式样式,可选择设置value格式样式为具体数值或数值的占比样式。
      • type:当标注字段选择type时,可自定义配置标注字段为type字段内容的前缀和后缀内容。
      • type+value:当标注字段选择type+value时,可自定义配置标注字段为type+value两个字段内容的前缀和后缀内容、可选择设置value格式样式为具体数值或占比样式以及数值或占比对应的格式样式。
        说明 当展示两个标签值时,可以打开是否折行配置项,可将标注折行展示。
    • 相对偏移:漏斗标注相对梯形块区域在垂直和水平方向偏移量,单位为px。
    • 文本样式:漏斗标注的文本样式,包括文本的字体样式、文字粗细、字号和颜色。
    • 文本描边:漏斗标注的文本描边样式,包括描边线的粗细值和颜色。
  • 动画:漏斗图的动画效果样式。动画面板
    参数 说明
    动画开关 打开开关,可配置漏斗图的动画效果。
    动画效果 动画的效果类型,系统提供多种常见的动画效果供您选择,包括缩放渐入划动进入渐隐渐现水平生长垂直生长,仅在打开动画开关后可配置。
    动画时长 组件动画效果的持续时间,单位为ms,仅在打开动画开关后可配置。
  • 交互:漏斗图组件的交互效果样式。交互面板
    • 提示框:在预览或发布页面,鼠标悬浮或单击漏斗梯形块时出现的提示框的样式,单击开关图标图标可开启或关闭提示框 。
      参数 说明
      触发方式 提示框被触发的方式,可选,包括悬浮点击
      显示位置 提示框显示时的位置方向,可选
      内容显示 单击右侧的加号图标垃圾桶图标图标,添加或删除一个提示框内容显示系列。 单击横排列图标竖排列图标图标配置多个提示框内容显示系列的排列样式。单击复制图标图标,即可复制当前选中提示框内容显示系列配置内容并新增一个同样配置的提示框内容显示系列。
      • 显示字段:提示框显示内容的字段名称,需要和数据面板中的字段相匹配。
      • 显示文案:提示框的显示文案内容。
      内容间距 提示框中内容之间的距离。
      内容文本 提示框中内容文本的样式,包括文字字体样式、文字粗细、字号和颜色。
      弹框样式 提示框的弹框样式。
      • 弹框尺寸:提示框弹框的尺寸,包括水平边距和垂直边距的值,单位px。
      • 弹框圆角:提示框弹框圆角的数值,单位px。
      • 弹框样式:提示框弹框的颜色样式。
      • 弹框描边:提示框弹框的描边线样式,包括描边线的线类型、线粗细和线的颜色。
    • 选中态:当漏斗梯形块区域被选中时候的状态样式,单击开关图标图标可开启或关闭选中态样式。
      参数 说明
      触发方式 漏斗梯形块被选中触发的方式,可选,包括悬浮点击
      选中方式 选中漏斗梯形块的方式,可选,包括单选多选
      选中样式 漏斗梯形块被选中状态下的颜色。单击开关图标图标可开启或关闭选中样式。
      选中描边 漏斗梯形块描边线的样式,包括描边线条的类型、线条的粗细和描边线的颜色。
      说明 当线的类型选择虚线点线时,还可以配置线的间断长度值和每一个间断线之间的距离。
  • 图例:漏斗图的图例样式。图例面板
    参数 说明
    图例开关 打开开关,可配置图例样式;关闭开关,无法配置图例样式。
    图例位置 图例相对于组件起始坐标的位置,可选顶部居左顶部居中顶部居右底部居左底部居中底部居右左侧居顶左侧居中左侧居底右侧居顶右侧居中右侧居底
    文本样式 图例文本的字体样式、文字粗细、字号和颜色。
    分类图例 分类型图例的样式。
    • 图例标记:图例标记的形状和尺寸之大小。
    • 图例间距:不同分类图例之间在横向和纵向的距离。
    • 允许翻页:打开开关,开启图例翻页功能,可配置图例数量过多需要翻页显示时的页码样式和箭头样式;关闭开关,图例内容全部展示在一页中,无法翻页显示。
      • 页码样式:翻页页码的样式,包括页码的字体、文字粗细、字号大小和颜色。
      • 箭头样式:翻页样式内箭头的尺寸大小、箭头默认颜色及禁用颜色。
  • 条件:数据条件系列样式说明。条件面板

    条件样式:单击右侧的加号图标垃圾桶图标图标,添加或删除一个条件样式系列。 单击横排列图标竖排列图标图标配置多个条件样式系列的排列样式。单击复制图标图标,即可复制当前选中条件样式系列配置内容并新增一个同样配置的条件样式系列。

    具体每系列下条件样式配置说明,请参见条件树使用说明

    颜色:打开开关,配置该系列条件样式中的漏斗梯形块的颜色;关闭开关,无法配置该系列条件下的漏斗梯形块的颜色。

数据(分析模式)

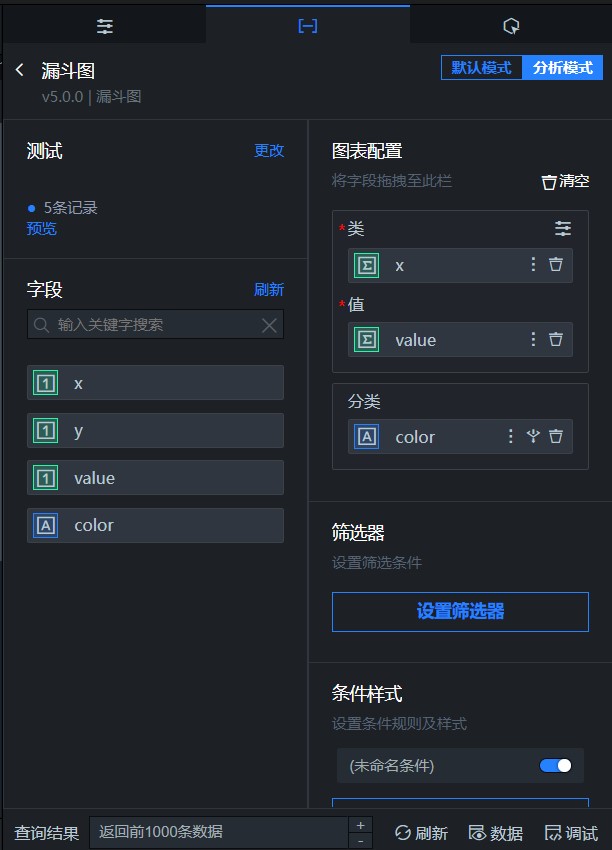

分析面板
BI分析数据配置面板中的详细操作说明,请参见BI分析模式数据面板功能介绍
表 1. 漏斗图图表配置字段说明
字段 说明
用于配置漏斗图中每个梯形块的类目。
用于配置漏斗图中每个梯形块的值。
分类 漏斗图的不同系列分类的数据。
说明 通过BI分析模块添加的组件,数据面板默认是分析模式,非BI分析下v5.x版本的组件,数据面板默认是默认模式。当组件是以分析模式添加后,您可以单击切换数据面板左上角的默认模式,即可在弹窗对话框内确认退出分析模式并删除该BI分析组件对应的分析器。退出分析模式后,当前BI分析组件会转换成v5.x版本组件,组件数据面板为默认模式,详情请参见数据(默认模式)
退出分析模式

数据(默认模式)

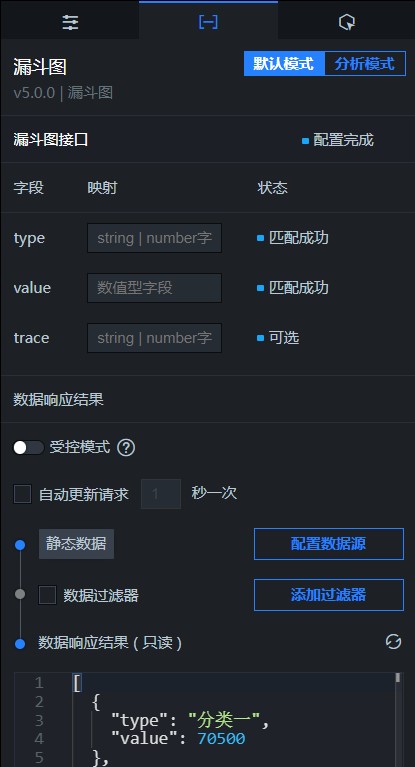

默认数据面板
表 2. 字段说明
字段 说明
type 用于配置漏斗图中每个梯形块的类目。
value 用于配置漏斗图中每个梯形块的值。
trace 漏斗图的不同系列分类的数据。
表 3. 配置项说明
配置项 说明
受控模式 打开开关,资产初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。取消选中后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源 单击配置数据源,可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果,详情请参见配置资产数据
数据过滤器 数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器,可在设置数据源面板配置数据过滤器脚本,详情请参见过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

交互

交互面板
表 4. 交互说明
交互 说明
当选中数据项变化时 选中启用,开启组件交互功能。漏斗图组件拥有交互配置,当某个数据项发生变化时抛出回调值,默认抛出数据中的typevalue字段。具体配置请参见组件回调ID配置
当图例被点击时 选中启用,开启组件交互功能。漏斗图组件拥有交互配置,当单击某个图例时抛出回调值,默认抛出数据中的valuechecked字段。具体配置请参见组件回调ID配置

蓝图编辑器交互配置

说明 BI分析模式下的漏斗图组件无法配置蓝图编辑器交互,仅在默认模式下可配置蓝图。
  1. 在画布编辑器页面,右键单击组件,选择导出到蓝图编辑器
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的漏斗图组件,在画布中可以看到如下图所示的漏斗图的蓝图编辑器配置参数。蓝图参数
    • 事件
      事件 说明
      当漏斗图接口请求完成时 数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
      当漏斗图接口请求失败时 数据接口请求失败时(请求失败的情况可能是:网络问题或接口报错等)返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
      当选中数据项变化时 当漏斗图的梯形块数据发生变化时抛出事件,同时抛出该梯形块对应的数据项。
      当图例被点击时 当单击漏斗图的图例时抛出事件,同时抛出该图例对应的数据项。
    • 动作
      动作 说明
      请求漏斗图接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如漏斗图配置了API数据源为http://api.test,传到请求漏斗图接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入漏斗图接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
      高亮 高亮数据项对应的元素。参考数据示例如下。
      {
        data: {
          x: '上海' //可列举多个高亮条件,类似filter。
        },
        options: {
          style: {
            fill: 'red'
          },
          selectMode: 'single',
          cancelHighlightFirst: true
        }
      }
      重置选择项 清空重置组件选择项数据,不需要参数。
      更新组件配置 动态更新组件的样式配置。需要先在组件的配置面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。
      显示 显示组件,不需要参数。
      隐藏 隐藏组件,不需要参数。
      切换显隐状态 切换组件显示或者隐藏。
      移动 将组件移动到指定位置。参考数据示例如下。
          {
            // 移动方式。绝对定位:to,相对定位:by。默认值:to。
              "positionType": "to",
            // 指定位置。x坐标,y坐标。
            "attr": {
              "x": 0,
              "y": 0
            },
            // 动画方式。
            "animation": {
              "enable": false,
              // 动画延时。
              "animationDuration": 1000,
              // 动画曲线。可选值为:linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            }
          }
