信息标签层是基础平面地图-抢鲜版的子组件,支持独立的样式、数据和交互配置,包括图形状的指标线样式和主图标样式等,能够以信息图标的形式表现地理位置上标签信息内容。本文介绍信息标签层各配置项的含义。

单击子组件管理下方的信息标签层,进入配置面板配置信息标签层的样式和数据。
说明 如果子组件管理中没有信息标签层,说明您还未添加信息标签层子组件,请参见地图容器(v3.x版本)进行添加。

配置

信息标签层配置面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索资产配置
  • 通用:设置信息标签层的通用配置项。
    参数 说明
    可见级别 设置信息标签层的可见级别值,在设定的级别范围内可见,级别之外不可见。
    不透明度 信息标签层的不透明度,范围为0~100,单位%。数值越大信息标签层越不透明。
  • 图形:设置信息标签层的图形配置项。
    • 指示线:信息标签层指示线的样式。单击左侧眼睛图标图标,可控制指示线样式的开启或关闭。
      参数 说明
      终点偏移 信息标签层的指示线在水平和垂直位置的偏移值,取值范围-500~500,单位px。
      横线占比 拖动滑块设置指示线横线部分占整体指示线的比例,取值范围为0~100,单位%。
      线型样式 拖动滑块设置指示线的线型样式,包括线的类型、线的颜色和线的粗细值,取值范围为0~100,单位%。
      说明 线型支持数字输入,如4,4,第1个数字表示实线长度,第2个数字表示间隔长度。
    • 主图标:标签中主图标的样式。单击左侧眼睛图标图标,可控制主图标样式的开启或关闭。
      参数 说明
      图标形状 信息标签层标签内主图标的形状样式,您可以单击样式右侧的下拉选项框,选择系统内置多种图标样式;也可在下拉框面板的输入框内自定义输入图片的URL地址,将远程服务器上的图片作为标签图标;或者单击输入框右侧的上传按键图标,上传本地图片作为标签图标。图标形状样式
      图标尺寸 设置主图标在宽度和高度上的尺寸大小,取值范围为0~200,单位px。
  • 标签:设置信息标签层内标签的样式参数。
    • 整体宽度:设置标签的整体宽度,包括设置标签的适应类型,可选自适应固定宽度两种,当选择自适应时,整体宽度的大小值会自动适配地图组件的大小,最大宽度可自定义设置,取值范围为20~500,单位px;当选择固定宽度时,可自定义设置固定宽度的值,取值范围为20~500,单位px。
    • 主标题:设置标签内主标题的样式,单击主标题左侧的眼睛图标图标,可控制主标题样式的显隐。
      参数 说明
      标题字段 设置标签的标题字段内容,需要与地理数据中的字段名称相匹配,默认为name字段。
      文本样式 设置标签标题内的文本样式,包括文本的字体样式、字号大小、颜色和文本粗细值。
      标题背景 设置标签主标题内的背景样式。
      • 背景颜色:设置标签主标题的背景颜色。
      • 边框样式:设置标签主标题边框的样式,包括边框的线类型,线宽的值和颜色。
      • 边框圆角:设置标签主标题边框的圆角在四个方向的值,单位px。
      • 内容边距:设置标签中的主标题内容距离上下左右四个方向的边距值。
    • 主内容:设置标签内主内容的样式,单击主内容左侧的眼睛图标图标,可控制主内容样式的显隐。
      参数 说明
      每行样式 单击每行样式右侧的加号图标垃圾桶图标图标,添加或删除一个每行内容样式。 单击横排列图标竖排列图标图标配置多个每行内容样式的排列方式。单击复制图标图标,即可复制当前选中的内容样式并新增一个同样配置的内容样式。
      • 行字段:行内容的字段名称,需要和数据面板中的字段相匹配。
      • 字段样式:设置行字段样式,包括字段的字体样式、字号大小、颜色和粗细值。
      • 字段前缀:设置字段前缀的具体内容 、内容间隔值、字体、字号大小、颜色和粗细值。单击字段前缀左侧的眼睛图标图标,可控制字段前缀样式的显隐。
      • 字段后缀:设置字段后缀的具体内容 、内容间隔值、字体、字号大小、颜色和粗细值。单击字段后缀左侧的眼睛图标图标,可控制字段后缀样式的显隐。
      行高比例 标签的行高比例值,取值范围为1~2。
      内容背景 设置标签主内容的背景样式。
      • 背景颜色:设置标签主内容的背景颜色。
      • 边框样式:设置标签主内容边框的样式,包括边框的线类型,线宽的值和颜色。
      • 边框圆角:设置标签主内容边框的圆角在四个方向的值,单位px。
      • 内容边距:设置标签主内容中的内容距离上下左右四个方向的边距值。
    • 背景框:设置标签内背景框的样式,单击背景框左侧的眼睛图标图标,可控制背景框样式的显隐。
      参数 说明
      背景类型 标签背景框的背景类型,可选矢量图片
      背景颜色 设置标签的背景颜色,仅在背景类型选择矢量时可配置。
      图片模板 选择背景图片的模板样式,仅在图片模板选择图片时可配置。
      不透明度 设置背景图片的不透明度值,取值范围为0~100,仅在图片模板选择图片时可配置。
      边框样式 设置标签背景边框的样式,包括边框的线类型,线宽的值和颜色,仅在背景类型选择矢量时可配置。
      边框圆角 设置标签背景边框的圆角在四个方向的值,单位px,仅在背景类型选择矢量时可配置。
      内容边距 设置标签背景框中的内容距离上下左右四个方向的边距值。
  • 条件:条件样式说明。条件样式面板

    条件样式:单击右侧的加号图标垃圾桶图标图标,添加或删除一个条件样式。 单击横排列图标竖排列图标图标配置多个条件样式的排列样式。单击复制图标图标,即可复制当前选中的条件样式配置并新增一个同样配置的条件样式。

    具体样式配置说明,请参见条件树使用说明

    图形:设置该条件下信息标签层内的图形样式。单击图形左侧的眼睛图标图标,可控制该条件下信息标签层内对应图形的显隐。
    • 指示线:设置该条件下信息标签层的指示线的样式。单击左侧眼睛图标图标,可控制指示线样式的开启或关闭。
      参数 说明
      终点偏移 信息标签层的指示线在水平和垂直位置的偏移值,取值范围-500~500,单位px。
      横线占比 拖动滑块设置指示线横线部分占整体指示线的比例,取值范围为0~100,单位%。
      线型样式 拖动滑块设置指示线的线型样式,包括线的类型、线的颜色和线的粗细值,取值范围为0~100,单位%。
      说明 线型支持数字输入,如4,4,第1个数字表示实线长度,第2个数字表示间隔长度。
    • 主图标:设置该条件下标签中主图标的样式。单击左侧眼睛图标图标,可控制主图标样式的开启或关闭。
      参数 说明
      图标形状 信息标签层标签内主图标的形状样式,您可以单击样式右侧的下拉选项框,选择系统内置多种图标样式;也可在下拉框面板的输入框内自定义输入图片的URL地址,将远程服务器上的图片作为标签图标;或者单击输入框右侧的上传按键图标,上传本地图片作为标签图标。图标形状样式
      图标尺寸 设置主图标在宽度和高度上的尺寸大小,取值范围为0~200,单位px。

数据(默认模式)

数据面板默认模式
数据接口
表 1. 字段说明
字段 说明
lng 标签的经度。
lat 标签的纬度。
name 标签的名称。
value 标签的数值。
说明 当组件是以默认模式添加后,您可以单击数据面板左上角的分析模式,切换到分析模式数据面板,详情请参见数据(分析模式)
表 2. 配置项说明
配置项 说明
受控模式 打开开关,资产初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。取消选中后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源 单击配置数据源,可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果,详情请参见配置资产数据
数据过滤器 数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器,可在设置数据源面板配置数据过滤器脚本,详情请参见过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

数据(分析模式)

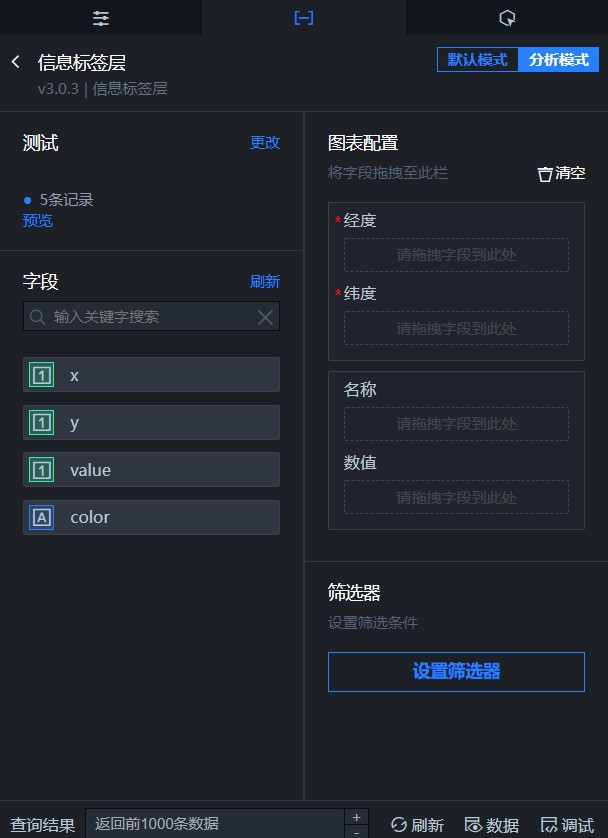

分析模式面板
信息标签层子组件BI分析数据配置面板中的详细操作说明,请参见BI分析模式数据面板功能介绍
表 3. 信息标签层配置字段说明
字段 说明
经度 标签的经度。
纬度 标签的纬度。
名称 标签的名称。
数值 标签的数值。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面,单击基础平面地图-抢鲜版子组件管理列表中信息标签层右侧的导出到蓝图编辑器图标。
    说明 以BI分析模式添加的子组件无蓝图交互功能。
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的信息标签层组件,在画布中可以看到如下图所示的信息标签层的蓝图编辑器配置参数。信息标签层蓝图参数
    • 事件
      事件 说明
      当数据接口请求完成时 数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
      当数据接口请求失败时 数据接口请求失败时(请求失败的情况可能是:网络问题或接口报错等)返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
    • 动作
      动作 说明
      请求数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如信息标签层配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为htp://api.test?id=1
      导入数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
      显示 显示组件,不需要参数。
      隐藏 隐藏组件,不需要参数。
