统计图表(Pro版本)属性

更新时间:

统计图表(Pro版本)支持对图表进行全局配置,也支持对单个查询分析结果或单个查询分析结果中的单列数据进行个性化设置。

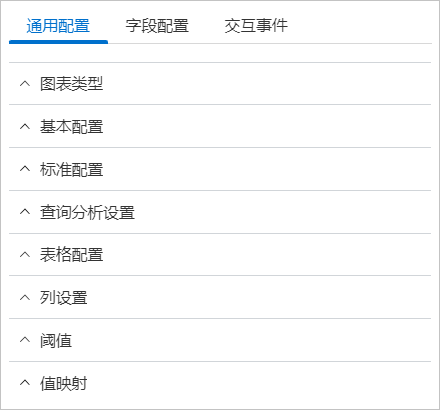

通用配置

通用配置用于对统计图表进行全局配置,即您在通用配置中设置的图表属性,将对整个统计图表生效。

通用配置包括统计图表的基本配置、标准配置以及不同统计图表的不同属性配置。更多信息,请参见如下文档。

通用配置用于对图表进行全局配置。

  • 基本配置

    参数

    说明

    标题

    设置图表的标题。

    显示标题

    打开显示标题开关后,将在图表中显示标题。

    显示边框

    打开显示边框开关后,将在图表中显示边框。

    显示背景

    打开显示背景开关后,将在图表中显示背景颜色。

    显示时间

    打开显示时间开关后,将在图表中显示查询时间。

    固定时间

    打开固定时间开关后,将固定查询分析的时间,不受仪表盘全局时间的影响。

  • 标准配置

    参数

    说明

    格式化

    设置数字的显示格式。

    单位

    设置数字的单位。

    小数点后位数

    设置数字的小数点后的位数。

    显示名

    设置行名。

    设置了显示名后,该图表中各行的名称都将变更为该值。如果您要修改某个名称,可以使用字段配置。

    颜色方案

    选择图表的颜色方案。

    • 内置:使用内置颜色。

    • 单色:选择一个颜色。

    • 阈值:通过阈值的配置显示颜色。

  • 数据配置

    参数

    说明

    展示模式

    设置图表的展示模式。

    • 计算值:在图表中展示通过计算函数计算后的值。

    • 所有值:在图表中展示查询分析结果中目标字段的所有值。

    计算函数

    当您选择展示模式计算值时,需选择计算函数,用于计算查询分析结果。

    例如将计算函数设置为最大值,则图表中将展示各个查询分析操作的结果中的最大值。

    最小高度

    布局方式

    设置图表的布局。

    • 水平:条形从左往右排列。

      当您将布局方式设置为水平时,还可通过最小宽度控制条形的最小宽度。

    • 垂直:条形从下往上排列。

      当您将布局方式设置为垂直时,还可通过最小高度控制条形的最小高度。

    展示百分比

    展示各个条形对应的值占最大值的百分比。

    展示标题

    打开显示标题开关后,将在图表中显示标题。

  • 样式配置

    参数

    说明

    展示模式

    通过展示模式来控制图表。

    • Gradient:基于阈值渐变的条形。

    • Retro LCD:LCD进度条形式的条形。

    • Basic:单色的条形。

    展示空白区域

    打开该开关后,条形未填充的区域将被渲染为灰色。

    说明

    不适用于Retro LCD模式。

    最小范围

    设置数据展示的最小值。

    最大范围

    设置数据展示的最大值。

    值字体颜色

    设置数字展示的颜色。

    值字体大小

    设置数字的字体大小。

    标题字体大小

    设置标题的字体大小。

    边缘形状

    设置图表的边缘形状。

    粗细

    设置图表的大小。

    底色

    设置图表的底色。

  • 查询分析配置

    参数

    说明

    显示字段

    选择要在图表中显示的字段。

    使用查询结果

    打开使用查询结果开关后,可以选择最大值所在字段

  • 阈值

    参数

    说明

    阈值模式

    设置阈值的显示方式。

    阈值

    设置数据的阈值。

    如果设置颜色方案阈值且在此处设置了阈值,则系统将以对应的阈值颜色展示图表。

  • 值映射

    参数

    说明

    值映射

    您可以使用单词或图标替换图表中的值。

    例如设置200映射类型文本映射值成功。则图表中的200将被替换为成功

  • 变量替换

    参数

    说明

    变量替换

    变量替换相当于为单个统计图表添加变量类型的过滤器。您在通用配置中设置了变量替换后,日志服务将在当前统计图表的左上边添加一个过滤器。您可以在过滤器中选择对应的值,日志服务会自动将查询和分析语句中的变量替换为您所选择的变量值,执行一次查询和分析操作。配置示例,请参见示例2:设置变量替换

  • 文档链接

    参数

    说明

    添加文档链接

    支持自定义设置文档链接或描述信息。设置后,相关信息将被展示在图表的右上角

字段配置

字段配置用于对单个查询分析结果或单个查询分析结果中的单列数据进行个性化的可视化设置,即您在字段配置中设置的图表属性,只对您所选择的目标查询分析结果所涉及的图形、目标查询分析结果中的单列数据所涉及的图形生效。

字段配置

通用配置和字段配置的区别

字段配置和通用配置的配置项基本相同,但适用的对象不同。通用配置针对整个统计图表,字段配置针对单个查询分析结果或单个查询分析结果中的单列数据。

例如在一个线图中展示当前1小时内两个网站的访问数量,并通过颜色和图例进行区别。如果在通用配置中设置显示名颜色方案,则两条线段的颜色和图例名都相同,无法满足需求。此时您可以通过字段配置,分别针对两个查询分析的结果进行个性化的可视化设置。

  • 通用配置

    设置颜色方案单色显示名访问数量后,两条线的颜色和图例名相同。

    图表属性

  • 字段配置

    • A > pv中的配置针对查询分析A结果中的PV列数据相关的线段。将该线段设置为红色,图例名为网站A的访问数量

    • B > pv中的配置针对查询分析B结果中的PV列数据相关的线段。将该线段设置为黄色,图例名为网站B的访问数量

    图表属性
