数字输入框

图表样式

数字输入框是控件组件的一种，支持自定义数字输入框的背景颜色、文本样式、边框样式以及多种状态下数字输入框按键的样式等，可以作为输入表单在可视化应用中使用，将用户的输入提交到后端进行处理。

配置面板

• 搜索配置：单击配置面板右上角的搜索配置，可在搜索配置面板中输入您需要搜索的配置项名称，快速定位到该配置项，系统支持模糊匹配。详情请参见搜索资产配置。
• 图表尺寸：包括组件的宽度和高度，单位为px。可单击图标锁定组件的宽高比，等比例修改组件的宽高。再次单击进行解锁，解锁后宽高比不受限制。
• 图表位置：包括组件的横坐标和纵坐标，单位为px。横坐标为组件左上角距离页面左边界的像素距离，纵坐标为组件左上角距离页面上边界的像素距离。
• 旋转角度：以组件的中心为中心点，进行旋转，单位为度（°）。
  • 手动输入角度值，控制组件的旋转角度。
  • 拖动图标内的黑点，控制组件的旋转角度。
  • 单击图标，控制组件左右翻转样式。
  • 单击图标，控制组件上下翻转样式。
• 不透明度：取值范围为0~1。为0时，图表隐藏；为1时，图表全部显示。默认为1。

• 数字框

  • 输入设置

    参数	说明
    最小值	输入数字的最小值。
    最大值	输入数字的最大值。
    步幅	数字的增减幅度。
    前缀	输入数字的前缀数值。
    后缀	输入数字的后缀，即单位，默认设置为px。

  • 功能设置

    参数	说明
    千分位	打开开关，金额状态下的数据格式会带千分位；关闭开关，金额状态下的数据格式不带千分位。
    禁用	打开开关，数字输入框为只读状态；关闭开关，数字输入框取消只读状态。

  • 背景颜色：数字输入框的背景颜色，请参见颜色选择器说明进行修改。

  • 边框样式

    参数	说明
    线型	边框的线条类型。包括实线、虚线、点线、双实线、雕刻效果、浮雕效果、陷入效果和突出效果。
    圆角	边框的圆角，取值范围为0~360。数值为0时数字输入框为方形，数值为360时数字输入框为圆形。
    线宽	边框线条的宽度。
    颜色	边框的颜色。

  • 内容左间距：数字框中内容距左侧的距离，单位px。

  • 文本样式：数字输入框中文本的样式。

    参数	说明
    字体	文本的字体样式。
    文字粗细	文本的字体粗细。
    字号	文本字号的大小。
    颜色	数字输入框中文本的颜色。

• 按键：数字输入框的按键样式。

  • 按键宽度：按键的宽度值大小，单位px。

    重要

    宽度设置过小会导致按键的文本溢出。

  • 默认样式

    参数	说明
    箭头大小	按键箭头的大小。
    箭头颜色	按键箭头的颜色。
    背景颜色	按键背景颜色。
    边框颜色	按键边框的颜色。
    边框粗细	按键边框的粗细，单位px。

  • 悬浮样式：鼠标悬停在数字输入框按键上时的样式，请参见默认样式内容进行配置。

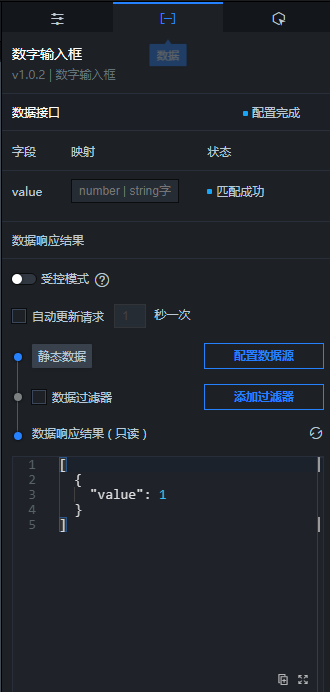

数据面板

value：数字输入框中显示的内容，配置后会覆盖样式中提示文字的内容。可以为空，为空时会读取样式配置中的内容。

表 1. 配置项说明

配置项	说明
受控模式	打开开关，资产初始化状态下不请求数据，仅通过回调ID或蓝图编辑器配置的方法发起请求数据；关闭开关，可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求	选中后可以设置动态轮询，还可以手动输入轮询的时间频次。取消选中后则不会自动更新，需要手动刷新页面，或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源	单击配置数据源，可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果，详情请参见配置资产数据。
数据过滤器	数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器，可在设置数据源面板配置数据过滤器脚本，详情请参见过滤器使用说明。
数据响应结果	展示数据请求的响应结果。当数据源发生改变时，可单击右侧的图标，实时查看数据响应结果。

交互面板

选中当前值变化时右侧的启用，开启组件交互功能。数字输入框组件拥有交互配置，可改变数字输入框中的内容，触发数据请求，抛出回调值，然后在其他组件中配置使用。默认抛出数据面板中配置的value值，具体配置请参见组件回调ID配置。

蓝图编辑器交互配置

1. 在画布编辑器页面，右键单击组件，选择导出到蓝图编辑器。
2. 单击页面左上角的图标。

3. 在蓝图编辑器配置页面，单击导入节点栏内的数字输入框组件，在画布中可以看到如下图所示的数字输入框的蓝图编辑器配置参数。

   • 事件

     事件	说明
     当数据接口请求完成时	数据接口请求返回并经过过滤器处理后抛出的事件，同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
     当数据接口请求失败时	数据接口请求失败时（请求失败的情况可能是：网络问题或接口报错等）返回并经过过滤器处理后抛出的事件，同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
     当前值变化时	当前值发生变化时抛出的事件，同时抛出该值对应的数据项。

   • 动作

     动作	说明
     请求数据接口	重新请求服务端数据，上游数据处理节点或图层节点抛出的数据将作为参数。例如数字输入框配置了API数据源为https://api.test，传到请求数据接口动作的数据为{ id: '1'}，则最终请求接口为https://api.test?id=1。
     导入数据接口	按组件绘制格式处理数据后，导入组件，重新绘制。不需要重新请求服务端数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
     获取当前输入框值	表示获取当前输入框中的值。
     清空组件到默认值	表示还原到默认选中的值。
     更新组件配置	动态更新组件的样式配置。需要先在组件的配置面板中，单击复制配置到剪贴板，获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。
     显示	显示组件，参考数据示例如下。 return { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" };
     隐藏	隐藏组件，参考数据示例如下。 return { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" };
     切换显隐状态	切换组件显示或者隐藏，参考数据示例如下。 return { "animationIn": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" }, "animationOut": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" } };
     移动	将组件移动到指定位置，参考数据示例如下。 return { // 移动方式。绝对定位：to，相对定位：by。默认值：to。 "positionType": "to", // 指定位置。x坐标，y坐标。 "attr": { "x": 0, "y": 0 }, // 动画方式。 "animation": { "enable": false, // 动画延时。 "animationDuration": 1000, // 动画曲线。可选值为：linear|easeInOutQuad|easeInOutExpo。 "animationEasing": "linear" } };

案例演示

本案例通过数字输入框的实时输入功能，实现跑马灯组件的实时更新。

1. 登录DataV控制台。

2. 选择任一可视化应用，单击编辑，进入画布编辑器页面。

3. 添加数字输入框组件和跑马灯组件到画布中。

4. 右键单击组件，将所有组件导入蓝图编辑器中。

5. 连接组件。

6. 配置串行处理节点处理方法。

   return [{"value": data.value}]

7. 单击页面右上角的图标，预览展示结果。
