变更方案编写说明

基础步骤

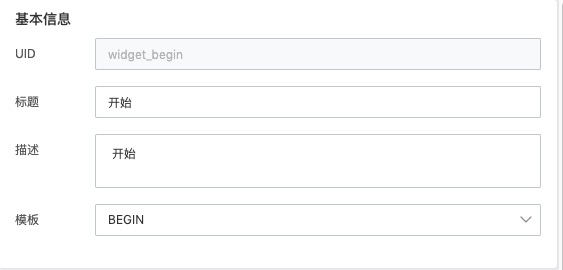

• 开始步骤

• 开始步骤整个方案唯一。

• 开始步骤的下一步会是变更工单的起始步骤。

• 开始步骤下一步有且只能有一个。

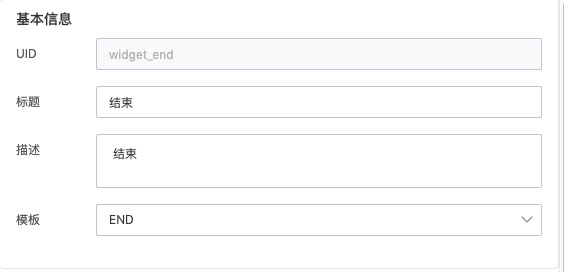

• 结束步骤

• 结束步骤整个方案唯一。

• 变更工单到结束步骤时整个工单结束。

• 执行确认

• 变更工单到执行确认步骤时，工单状态变为待处理/waiting，需要人工选择下一步。

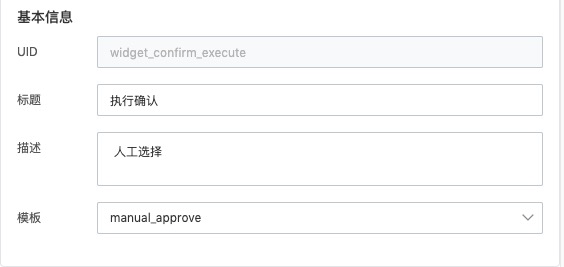

• 可以添加多个，添加方式：将左侧流程节点中的⾃动步骤拖⼊右侧画布中，然后模板选择manual_approve。

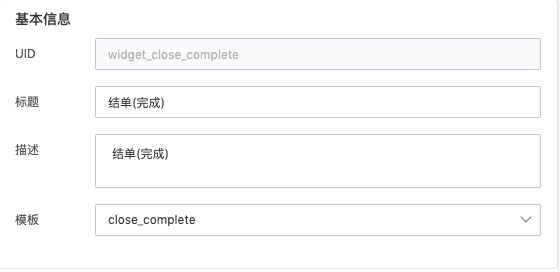

• 结单完成

• 变更工单到该步骤时，工单状态变为已完成/completed，下一步强制是结束步骤。

• 可以添加多个，添加方式：将左侧流程节点中的⾃动步骤拖⼊右侧画布中，然后模板选择close_complete。

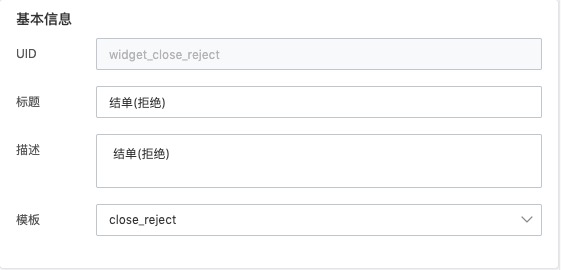

• 结单拒绝

• 变更工单到该步骤时，工单状态变为已拒绝/rejected，下一步强制是结束步骤。

• 可以添加多个，添加方式：将左侧流程节点中的⾃动步骤拖⼊右侧画布中，然后模板选择close_reject。

自动化模板

• 添加方式：将左侧流程节点中的⾃动步骤拖⼊右侧画布中，然后可以在框中输入模板名，可以选择网络自动化中的设备模板和用户模板，不可以为空。

• 步骤标题：用户自定义，每个步骤不要重复，以免难以区分。

• 入参配置：

• "（步骤输出）xxxx"即标题为"xxxx"步骤的整体返回， xxxx.yyy即为步骤返回里键"yyy"的对应值。

• "（全局输⼊）global.input"即⽅案的整体入参dict，global.input.xxxx即为⽅案⼊参⾥键"xxxx"的对应值。

• "（全局变量）global.variable.xxx"，当有其他步骤输出参数设置为"xxx"的全局变量时，可以选择。

• 设置全局变量：

• "."代表步骤的整体返回。

• 若模板设置了出参列表，则可以从步骤的整体返回里取对应键名的值。

• 当自动化任务执行成功，并且取到的值非None时，工单全局变量才会更新。

• 工单展示

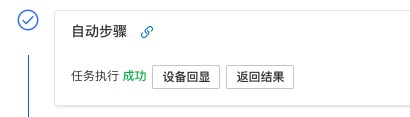

• 普通自动化任务步骤执行结束，工单中展示如下，会展示任务执行成功/失败，点击设备回显，可以查看任务的设备回显，点击返回结果，可以查看步骤的返回，点击标题超链接，可以跳转到自动化任务，查看任务详情。

• 当自动化任务执行成功，并且返回满足特定的格式，工单会有特殊的展示。

  • 格式1示例

    {
      "content": [
        {
          "hostname": "name-A",
          "command": [
            "cmd1",
            "cmd2"
          ]
        },
        {
          "hostname": "name-B",
          "command": [
            "cmd1",
            "cmd2",
            "cmd3"
          ]
        }
      ],
      "status": "success",
      "message": "标签xxx"
    }

    展示效果如下：

    格式说明：

    • 返回为dict类型。

    • 返回中message对应的值为string类型。

    • 返回中status对应的值为string类型，当值为success|ok时，展示为成功状态。

    • 返回中content对应的值为list类型，长度不超过1000。

    • content中每个元素为dict类型，dict中hostname对应的值为string类型，command对应的值为list类型，长度不超过1000，并且每个元素都为string。

  • 格式2示例：

    [
      {
        "data": [
          {
            "hostname": "name-A",
            "command": [
              "cmd1",
              "cmd2"
            ],
            "label": "说明1"
          },
          {
            "hostname": "name-B",
            "command": [
              "cmd1",
              "cmd2",
              "cmd3"
            ],
            "label": "说明2"
          }
        ],
        "result": "success",
        "label": "label1"
      },
      {
        "data_role": "report-fail",
        "label": "label2",
        "result": "failure",
        "extra": [
          [
            "A",
            "xxx"
          ],
          [
            "B",
            "yyy"
          ]
        ]
      }
    ]

    或者

    {
      "task_report": [
        {
          "data": [
            {
              "hostname": "name-A",
              "command": [
                "cmd1",
                "cmd2"
              ],
              "label": "说明1"
            },
            {
              "hostname": "name-B",
              "command": [
                "cmd1",
                "cmd2",
                "cmd3"
              ],
              "label": "说明2"
            }
          ],
          "result": "success",
          "label": "label1"
        },
        {
          "data_role": "report-fail",
          "label": "label2",
          "result": "failure",
          "extra": [
            [
              "A",
              "xxx"
            ],
            [
              "B",
              "yyy"
            ]
          ]
        }
      ]
    }

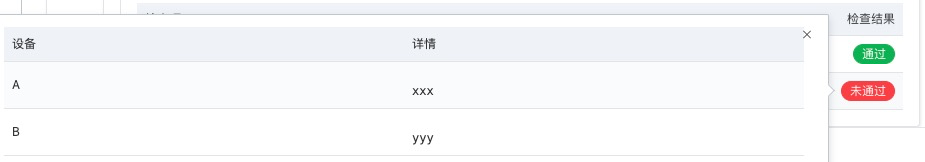

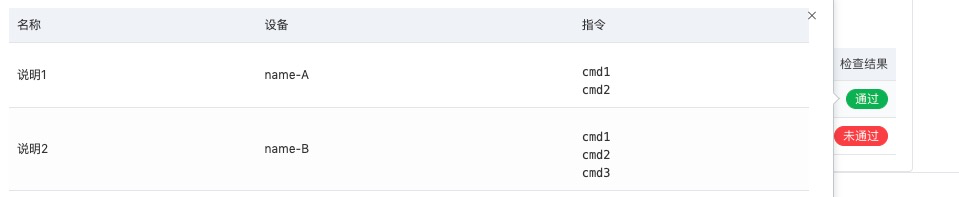

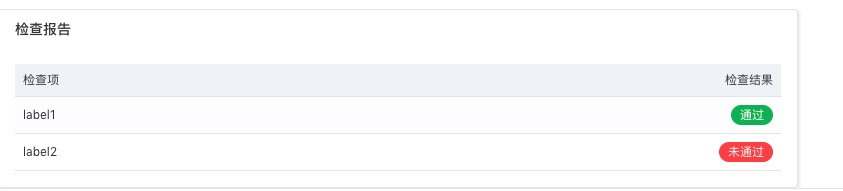

    展示效果如下：

    格式说明：

    • 返回为list类型或者返回为dict类型，task_report对应的值为list类型，长度大于0，且不超过1000。

    • list中每个元素为dict类型，并且满足下面两种格式之一。

      • dict中不含data_role, lable对应值为string类型，result对应值为string类型，当值为success|ok时，展示为成功状态，data对应值为list类型，长度不超过1000，每个元素为dict，hostname和lable对应值为string类型，command对应值为list类型，长度不超过1000，每个元素为string类型。

      • dict中data_role对应值为report-fail，lable对应值为string类型，result对应值为string类型，当值为success|ok时，展示为成功状态，extra对应值为list类型，长度不超过1000，每个元素为长度为2的list，list中每个元素为string类型。

  • 格式3示例：

    {
      "conn_table": [
        {
          "col_B": "val_b1",
          "col_A": "val_a1"
        },
        {
          "col_B": "val_b2",
          "col_A": "val_a2"
        }
      ]
    }

    展示示例如下：点击导出可以下载表格格式说明：

    • 返回为dict类型。

    • 返回中conn_table对应的值为string类型，长度大于0，且不超过1000。

    • conn_table中每个元素都为dict类型，conn_table[0]的大小不超过50，所有dict的键值需要为string类型。

其他步骤

• 定时步骤

  • 步骤说明：可以在指定时间执行结束的步骤。

  • 添加方式：将左侧流程节点中的自动步骤拖⼊右侧画布中，然后模板选择Timing。

  • 参数说明：

    • delay_seconds：延迟执行几秒，优先生效，*表示忽略。

    • week：星期几，支持逗号隔开多个，*表示任意。

    • hour：几点，支持多个逗号隔开，*表示任意。

    • minute：几分，支持多个逗号隔开，*表示随机。

  • 示例：

    • delay_seconds为"3600"时，表示一个小时后执行结束，假如当前时间为2022-05-20 11:20:03开始执行该步骤，那么会在2022-05-20 12:20:03之后自动执行成功到下一步。

    • delay_seconds, week, hour, miniue值分别为"*", "6,7", "20", "0"时，表示下一个周六或者周日的20:00，假如当前时间为2022-05-20 11:20:03开始执行该步骤，那么会在2022-05-21 20:00:00之后自动执行成功到下一步。

    • 选择立即执行/失败终止可以终止倒计时，将步骤置为成功/失败，进入下一步。

    • 当传入参数有问题，导致计划执行时间生成失败时，执行时间会变为XXXX-XX-XX XX:XX:XX，此时步骤不会自动结束倒计时。

• 表格步骤

• 步骤说明：表格操作：展示、调整和导出。

• 添加方式：将左侧流程节点中的自动步骤拖⼊右侧画布中，然后模板选择TableStep。

• 参数说明：

  • conn_table: 表格数据，示例：[{"col_A": "val_a1", "col_B": "val_b1"},{"col_A": "val_a2", "col_B": "val_b2"}]。

  • options：表格展示调整的附加属性，包括：可调整列名adaptable_cols、展示列名display_cols, 示例：{"adaptable_cols": ["col_b"], "display_cols": ["col_A", "col_B"]}。

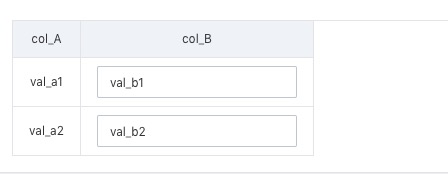

  • 工单展示示例：可以修改可调整列的值，更新数据。

  重要

  • 会对传入的数据进行调整，conn_table中不符合格式的数据会被剔除。

  • 当options中不存在adaptable_cols时，表格只做展示，跳过用户确认步骤，当display_cols为空时，取conn_table[0]元素的键值。

  • adaptable_cols不超过25，display_cols不超过25，conn_table长度不超过1000。

• 更新步骤

• 步骤说明：实现人工修改参数的步骤。

• 添加方式：将左侧流程节点中的自动步骤拖⼊右侧画布中，然后模板选择UpdateStep。

• 参数说明：

  • input：方案内想要修改的任意入参和变量，格式随意。

• 返回说明：

  • output：人工修改后的变更值。

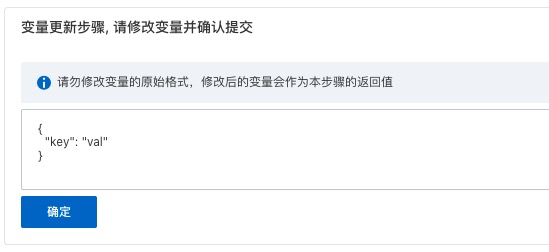

• 示例：当input传入的参数值为{"key": "val"}时，展示如下

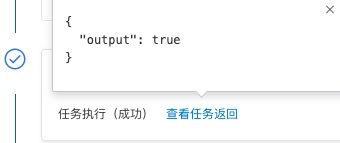

  用户可以对值进行更新，需要是JSON格式，例如输入true点确定，可以得到如下的任务返回



• 人工步骤

• 步骤说明：可以人工设置执行成功/失败的步骤。

• 添加方式：将左侧流程节点中的自动步骤拖⼊右侧画布中，然后模板选择ManualStep。

• 参数说明：

  • description: 类型string，人工步骤说明。

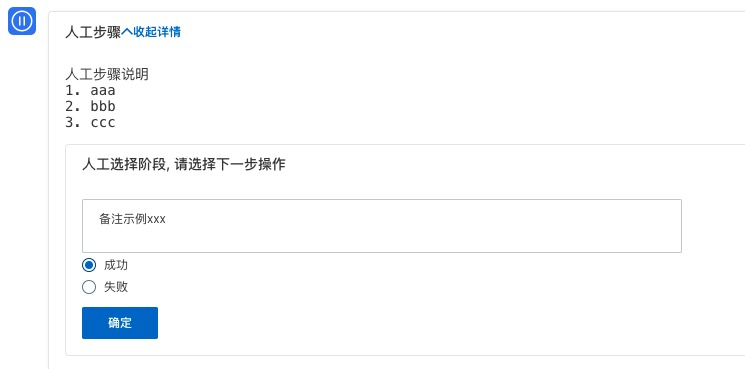

• 示例：当description传入的参数值为"人工步骤说明\n1. aaa\n2. bbb\n3. ccc"时，展示如下

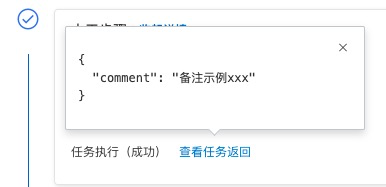

用户需要选择成功或者失败，方框中可以填入备注，如上图点击确认后，步骤返回如下：

• 当description传入的参数不是string类型的时候，会自动将对象进行JSON序列化，转换成string类型。
