符号地图

前提条件

• 已创建数据大屏。具体操作请参见新建数据大屏。

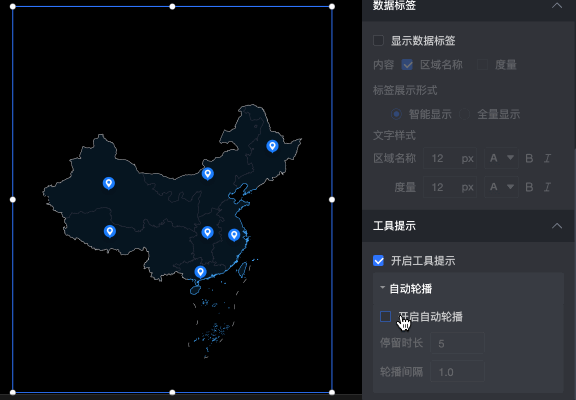

效果图

图表字段配置

1. 在组件库区域的图表中，找到符号地图并拖至画布中。



2. 在字段标签页，选择需要的维度字段和度量字段：

   • 地理信息支持通过区域名称和经纬度两种方式创建。

     若选择区域名称，双击或拖拽区域至区域名称/维度。

     若选择经纬度，双击或拖拽经度字段和纬度字段至经纬度/维度；位置标签/维度选填。

   • 符号类型根据选择的维值生成不同的符号样式，双击或拖拽产品类型至符号类型/维度。

   • 选择度量列表中的利润金额双击或拖拽至工具提示/度量。



3. 您还可以对数据进行以下操作：

   • 批量设置字段格式（①），详细操作请参见批量配置字段样式。

   • 设置字段过滤（②），详细操作请参见筛选数据。

   • 设置自动刷新数据（③），详细操作请参见定时刷新数据。

   • 切换数据集（④），详细操作请参见切换数据集。

   • 编辑数据集（⑤），详细操作请参见编辑数据集。

   • 加工数据（新建计算字段、新建分组维度⑥），详细操作请参见新建计算字段和新建分组维度。

   • 复制字段（⑦），详细操作请参见复制转维度。

图表样式配置

下面为您介绍图表的样式配置，图表通用的样式配置请参见配置图表样式。

1. 地理区域

   您可以在配置区对组件进行如下设置：

   • 显示范围中，可以选择自动或自定义，自定义范围会根据选择的字段变化。

     同时也支持手动调整。开启后会自动生成当前的中心点和缩放值，并且可以手动修改调整。



   • 轮廓与填充中，可以配置区块底色和轮廓线的颜色。



   • 勾选支持拖拽和支持缩放以后在预览大屏时，可实现拖拽和缩放图表的操作。



   • 外轮廓流光中，支持选择是否开启，开启后支持设置流光颜色（纯色/渐变）、粗细、速率以及长度。



2. 底图

   显示底图中，支持多种样式的高德底图展示。

3. 符号

   在符号中，设置符号类型、符号大小、符号透明度。

   • 符号类型：

     • 当字段配置区域已配置符号类型/维度时，会根据选择的维值自动生成符号样式，在该区域支持修改符号类型。该例中符号类型配置了门店类型字段，对于不同区域的直营店、加盟店两种类型设置不同的符号类型。如下图：



     • 当字段配置区域未配置符号类型/维度时，支持手动选择图标以及上传图片链接。



   • 符号大小：您可以拖动圆圈改变符号的大小。



   • 符号透明度：您可以拖动圆圈改变符号的透明度。



4. 数据标签

   您可以在配置区对组件进行如下设置：

   • 显示数据标签：

     通过区域名称模式创建地图，支持同时显示区域名称和度量。

     通过经纬度模式创建地图，支持同时显示经纬度和度量。如配置了位置标签/维度，也可以同时显示位置标签。



   • 标签展示形式：支持智能显示和全量显示，其中智能显示适用于地名较多的情况。



   • 文字样式：对数据标签区域名称、经纬度、度量的文字样式进行设置。



5. 工具提示

   在工具提示中，支持设置背景色、文本、开启工具提示、轮播。



   配置时默认开启工具提示，鼠标hover在区块时进行展示。



   支持开启自动轮播，开启后Tooltips自动轮播，可以设置轮播停留时长以及间隔时长。
