使用ID²-KM将设备接入自建的物联网系统

1. 术语

1. Soft-KM（Key Management）密钥管理，由阿里提供的软件安全沙箱，基于软件加固和虚拟化技术提供对密钥（IoT ID²）的安全保护。

2. OSA（Operation System Abstractor Layer）操作系统抽象层，定义内存申请和释放、日志打印、系统时间、网络通信等接口，非遵循POSIX标准的OS，需重新适配这些接口。

3. HAL（Hardware Abstractor Layer）硬件抽象层，根据设备硬件特性，完成对加解密算法、设备唯一ID、密钥管理和数据安全存储的接口适配。

4. ID² OTP（One-Time Provisioning）一次性烧录，也称ID²空发，指设备在第一次联网时，通过网络请求，下发ID²数据烧录到设备中。

5. TLS（Transport Layer Security）安全传输层协议， 用于两个通信实体之间，保护通信数据的私密性和完整性。

6. IoT（Internet of things）物联网，基于互联网实现万物互联。

2. ID²产品架构

1. ID²控制中心：

• ID²的Web控制台，提供对ID²产线灌装、ID²产品和配额申请、以及ID²使用统计的管理。

2. ID²服务中心：

• ID²在云端的应用，提供ID²的各种安全能力，包括ID²密钥安全分发、设备认证、基于ID²的安全连接协议等；同时，提供各种能力的云端接口，支持业务平台的二次开发，支持不同的安全业务需求和场景。

3. ID² Client SDK（ID²设备端SDK）：

• ID²在设备端的功能组件和软件开发框架，可支持不同操作系统和不同硬件，为IoT设备提供基于ID²的端到端的设备认证、数据加解密等各种安全能力。

3. ID²接入流程

3.1 概述

• 客户自建服务的方式，ID²通过云端和设备端接口的方式，提供基于ID²的设备认证和会话密钥加密下发，应用数据通过下发的会话密钥进行加密传输。

• ID²对接步骤如下：

3.2 创建产品：

1. 登录IoT安全中心：

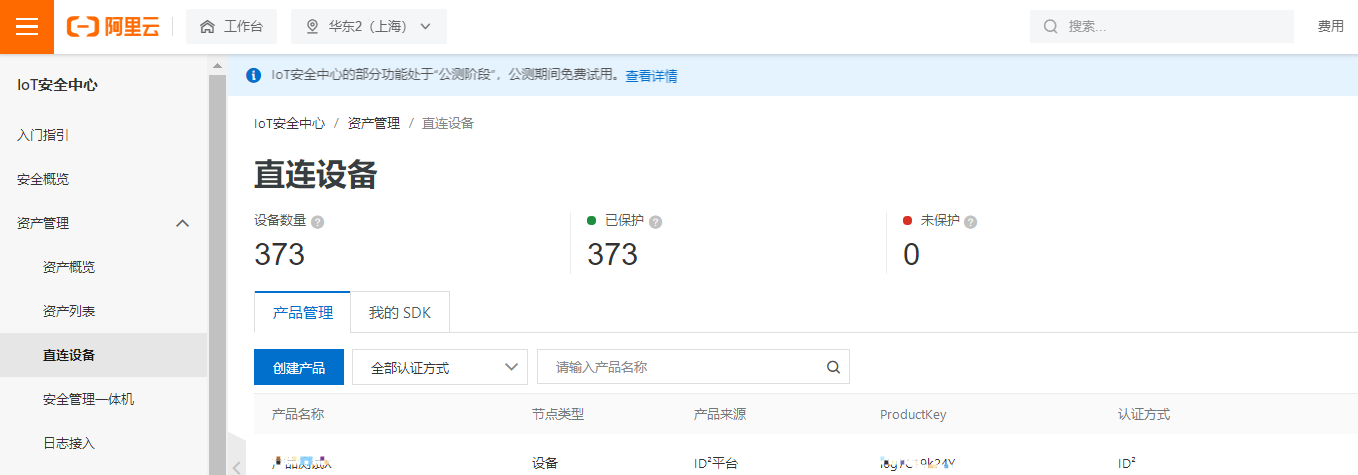

2. 选择资产管理->直连设备->创建产品：

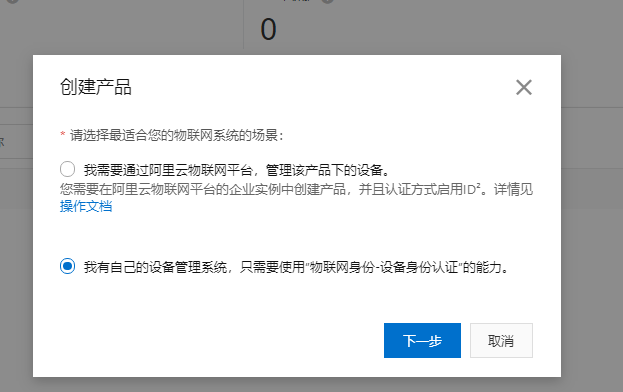

• 在弹出页面中，选择"只需要使用物联网身份-设备认证"：

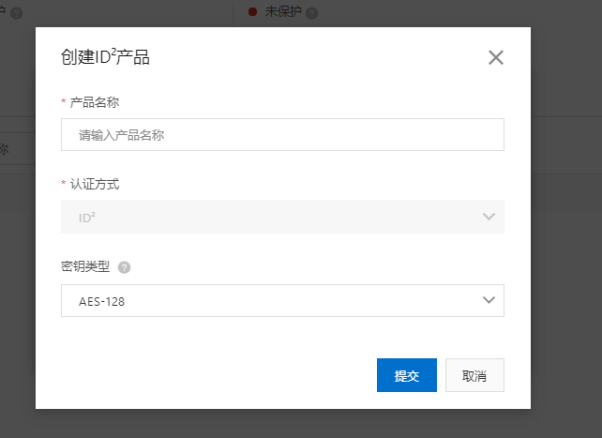

• 填写自定义的产品名称，选择合适的密钥类型：

• 密钥类型下拉列表中，选择需要的密钥类型：

• AES-128

• AES-192

• AES-256

• 3DES-112

• 3DES-168

• SM4-128

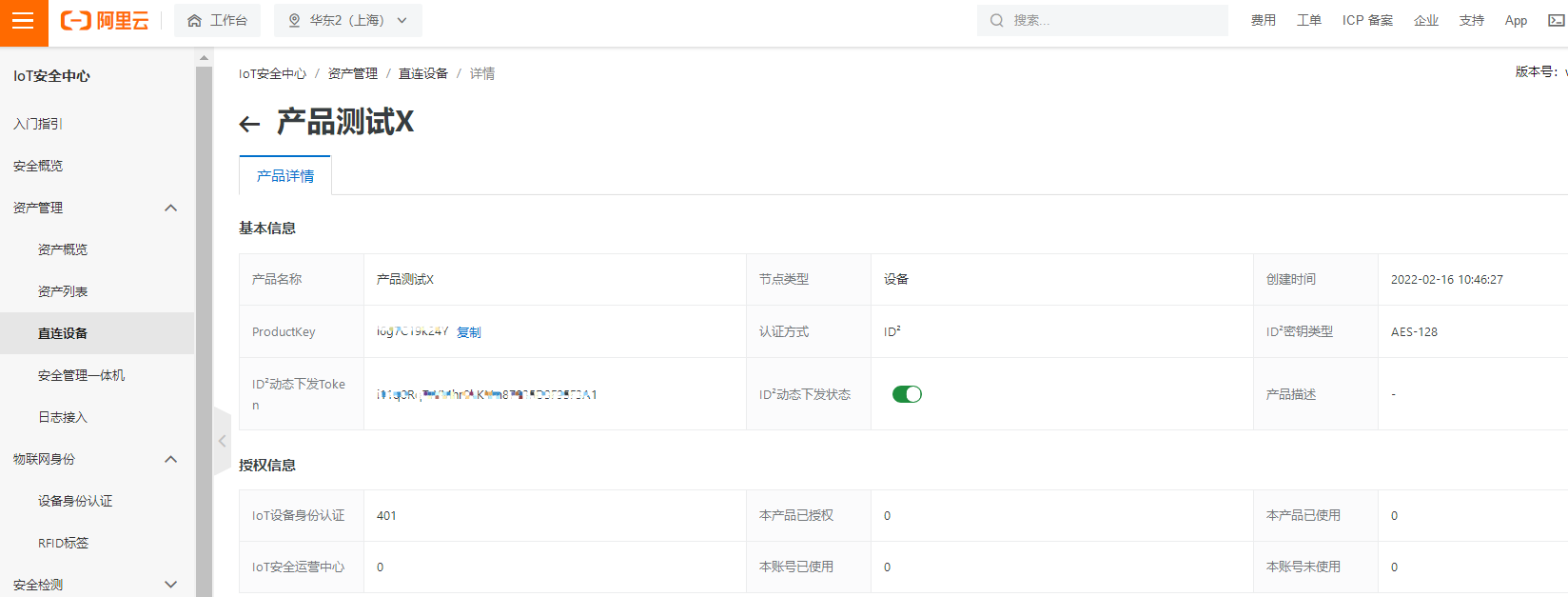

3. 创建成功后，可以在产品详情页面看到产品的ProductKey等信息：

3.3 购买ID²

1. 购买ID²认证授权：

• 点击购买链接 - 购买ID²认证授权。

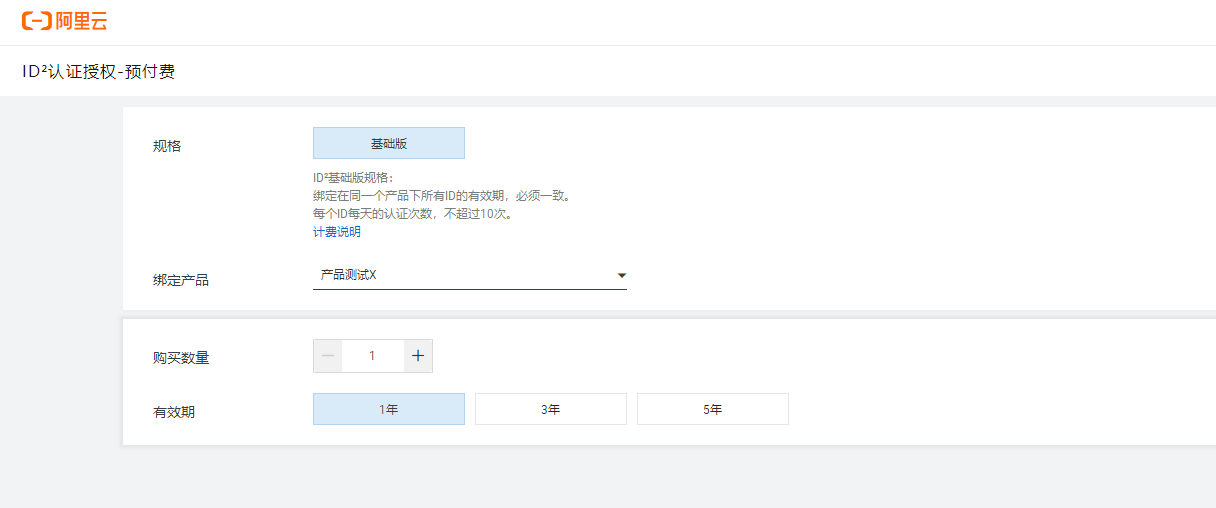

• 选择绑定的产品、购买数量和有效期：

3.4 设备端对接

3.4.1 ID²设备端SDK框架

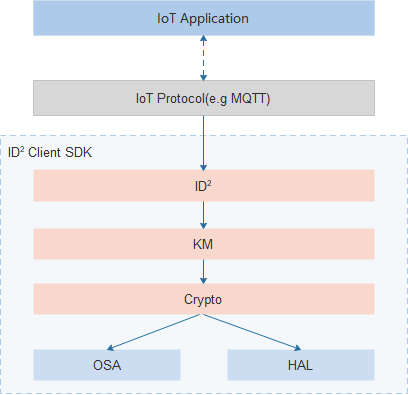

1. IoT Application：

• 设备端的应用程序，负责业务数据处理，包括设备认证、设备建连和数据收发等。

2. IoT Linkkit：

• 阿里云物联网平台的接入SDK，提供IoT设备安全连接到阿里云IoT平台，提供数据连云的安全通道，以及业务数据的管理。

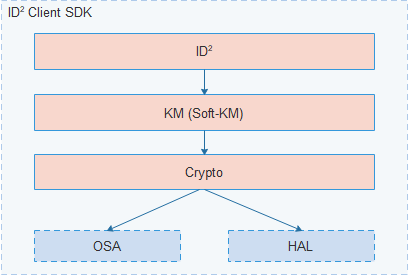

3. ID² Client SDK：

• ID²：IoT设备认证的对外接口，上层应用/协议基于此接口进行开发。

• KM：密钥管理模块，支持不同形式的载体：

• Soft-KM：软件沙箱，基于软件加固和虚拟化技术提供对ID²密钥的安全保护。

• SE：安全芯片，基于物理防护机制，提供对ID²密钥的安全保护，通过AT指令对设备提供ID²的运算。

• Crypto：提供统一的加解密算法接口。

• OSA：操作系统适配接口，厂商需根据使用的OS，重新进行接口适配。

• HAL：硬件适配接口，提供算法库和Soft-KM的适配接口，厂商需根据选择的硬件平台，重新进行接口适配。

3.4.2 ID²设备端SDK获取

1. ID² 设备端 SDK下载：

• 请到ID²设备端SDK参考页面下载ID²设备端的SDK。

2. ID² Release Package目录：

3.4.3 ID²设备端SDK对接

1. 设备端适配：

根据选择的OS和硬件平台，完成ID²设备端SDK的移植。

​

• 基于ID² Release Package进行移植，OSA和HAL需要厂商根据接口说明进行重新适配。

第一步：OSA接口适配：

• 实现src/osa/ls_osa.c中的接口：

• 已提供Linux系统的参考实现，可只实现其中的基础接口和网络接口。

第二步：HAL接口适配：

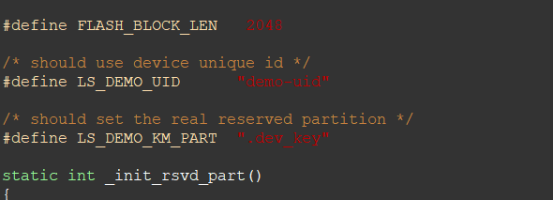

• 实现src/hal/km/demo/ls_hal_km.c中的接口：

• 已提供Linux系统的参考实现：

• 单独预留的KM安全分区大于2K, 且需保证在系统升级和重启时，分区数据不被破坏。

• ls_hal_get_id接口，需使用设备硬件唯一标识。

第三步：HAL接口测试：

• 修改makefile.rules的编译配置文件：

• 配置目标平台（pLat := xxx）。

• CROSS_COMPILE设置对应的编译工具链。

• CFLAGS设置编译的配置参数。

• 执行编译"make clean & make"。

• 正确运行程序hal_test，可得到如下成功日志：

• "HAL Key Management Test Pass"。

2. 设备端集成：

调用设备端ID²的接口，完成相应的设备认证、数据加密等安全功能。

​

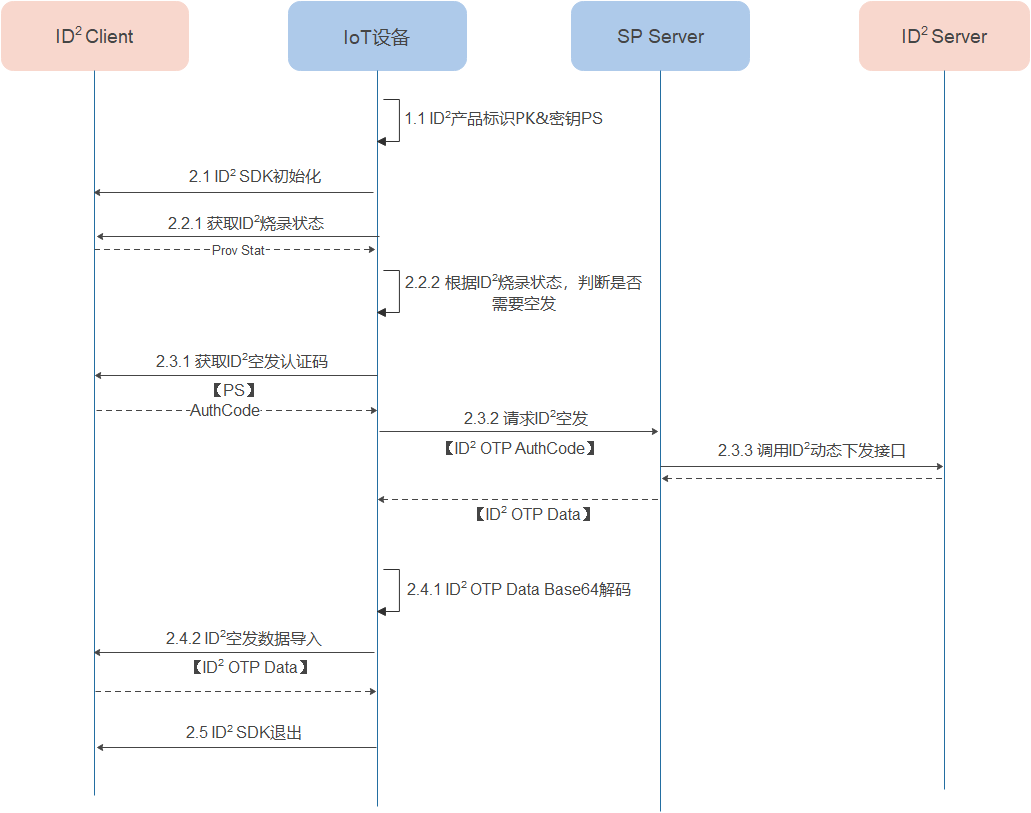

• ID²空发：

ID² 产品信息导入：

• ID²空发需要产品标识PK和产品密钥PS。

• ID²产品信息，可在ID²品详情页面查看（IoT安全中心->资产管理->直连设备）。

ID²设备端SDK 初始化：

• 调用ID²设备端id2_client_init接口。

• 调用ID²设备端SDK的第一个接口，同个应用只需调用一次。

ID² 烧录状态查询：

• 调用ID²设备端id2_client_get_prov_stat接口。

• 接口成功返回，通过参数is_prov判断烧录状态，当is_prov为false时，才需要进行ID²空发请求。

ID² 空发请求：

• 调用ID²设备端id2_client_get_otp_auth_code接口（PS作为输入参数）。

• 生成的ID² AuthCode通过设备连云通道，发送到SP Server。

• SP Server调用ID²服务端OtpGetId2接口，申请ID² 空发数据。

ID² 空发烧录：

• 先对ID² 空发数据进行Base64解码。

• 调用ID² 设备端id2_client_load_otp_data接口，完成ID²空发数据的解密、校验和安全存储。

ID²设备端SDK退出：

• 当ID² 处理完成时，最后需调用ID² 设备端id2_client_cleanup接口，完成ID²资源的清理。

• Sample Code：

• sample/id2/id2_sample.c -> id2_sample_process_provisioning()。

​

• ID²认证：

ID² 产品信息导入：

• ID²空发需要产品标识PK和产品密钥PS。

• ID²产品信息，可在ID²品详情页面查看（IoT安全中心->资产管理->直连设备）。

ID²设备端SDK 初始化：

• 调用ID²设备端id2_client_init接口。

• 调用ID²设备端SDK的第一个接口，同个应用只需调用一次。

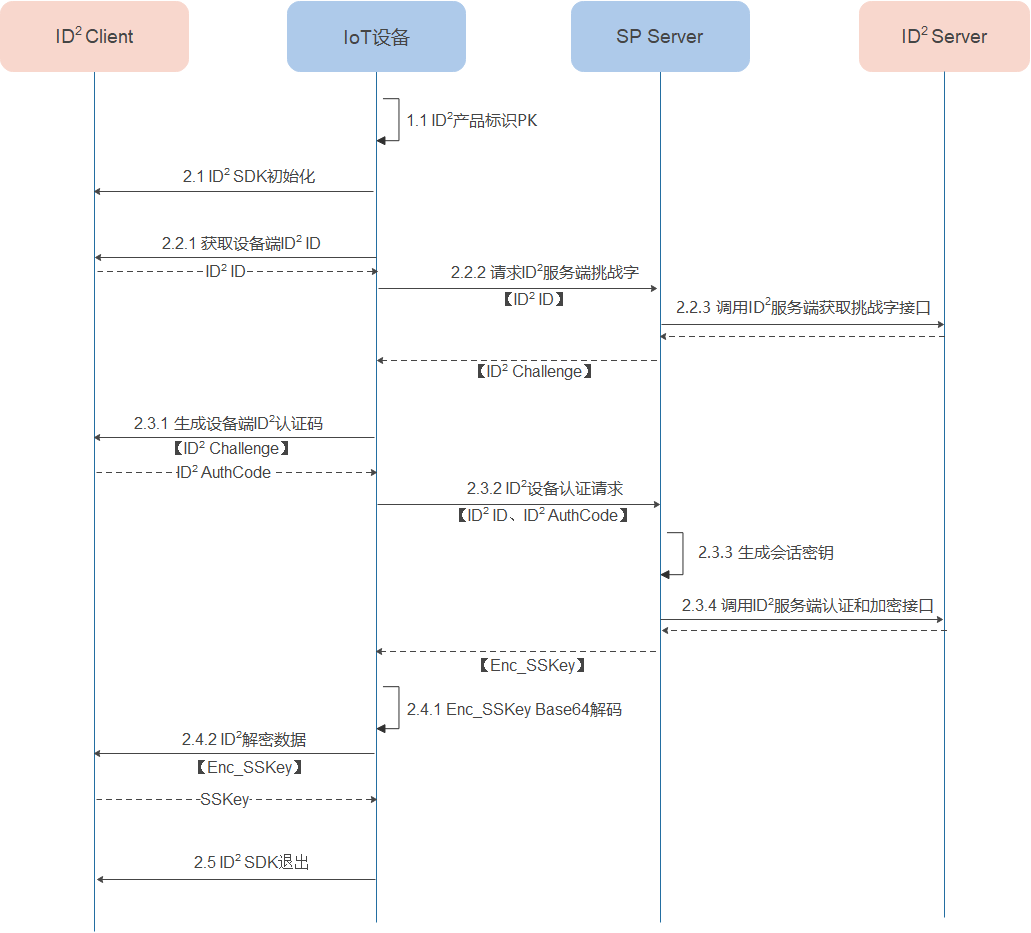

ID² 服务端挑战字获取：

• 调用ID²设备端id2_client_get_id接口，获取设备端ID² ID。

• 生成的ID² ID通过设备连云通道，发送到SP Server。

• SP Server调用ID²服务端GetServerRandom接口，申请ID²服务端挑战字。

• ID²挑战字只能使用一次，每次设备认证时，都需重新申请ID²服务端挑战字。

ID² 设备认证请求：

• 调用ID²设备端id2_client_get_challenge_auth_code接口（Challenge作为输入参数）。

• 生成的ID² AuthCode通过设备连云通道，发送到SP Server。

• SP Server生成会话密钥SessionKey。

• SP Server调用ID²服务端VerifyAndEncrypt接口，先进行ID²设备认证，再加密会话密钥。

ID² 下发密钥解密：

• 先对ID²加密的会话密钥进行Base64解码。

• 调用ID² 设备端id2_client_decrypt接口，完成会话密钥的解密。

ID²设备端SDK退出：

• 当ID² 处理完成时，最后需调用ID² 设备端id2_client_cleanup接口，完成ID²资源的清理。

Sample Code：

• sample/id2/id2_sample.c -> id2_sample_device_identify_authentication()。

3.5 服务端对接：

1. 获取AccessKey：

• AccessKey是调用阿里云API的身份凭证，请参见获取AccessKey。需要注意的是AccessKey的归属账号必须与创建产品时的账号保持一致。

• 如果您使用RAM子账号，请确保子账号已经被授予AliyunIOTIDFullAccess权限。

2. 安装SDK：

• 项目中需要引入2个依赖包：阿里云Java SDK公共包、ID²设备端SDK包。

• 添加Maven项目依赖，引入阿里云Java SDK公共包：

<dependency>
    <groupId>com.aliyun</groupId>
    <artifactId>aliyun-java-sdk-core</artifactId>
    <version>4.5.6</version>
</dependency>

• 导入ID²服务端SDK中的aliyun-java-sdk-id2-1.1.2.jar到项目工程中。

​

3. 初始化SDK：

String accessKey = "${accessKey}";
String accessSecret = "${accessSecret}";
IClientProfile profile = DefaultProfile.getProfile("${RegionId}", accessKey, accessSecret);
DefaultAcsClient client = new DefaultAcsClient(profile);

4. 发起调用：

• ID²服务端SDK为每个API封装了一个类，命名为${API名称}+"Request"，如VerifyRequest，用于API的调用请求。

• ID²服务端API列表请参见ID²服务端API手册。

• 本文以调用Verify接口做设备认证码校验为例：

VerifyRequest request = new VerifyRequest();
request.setApiVersion(apiVersion);
request.setProductKey(productKey);
request.setId2(id2);
request.setAuthCode(authCode);
request.setExtra(extra);
try {
    VerifyResponse response = client.getAcsResponse(request);
    System.out.println(response.getCode());
} catch (ServerException e) {
    e.printStackTrace();
} catch (ClientException e) {
    e.printStackTrace();
}

• 接口返回code值为200表示成功，其他code值请参考ID²服务端错误码。

• 更详细的调用示例，请参见ID²服务端SDK中的示例代码。

3.6 调试验证：

1. ID²自主验证：

• ID²自主验证前，确保设备上已有ID²；如不存在，请先基于ID²空发流程，下发ID²到设备上。

• 设备端工具生成验证报文：

• 编译生成自主验证的固件（id2_app）

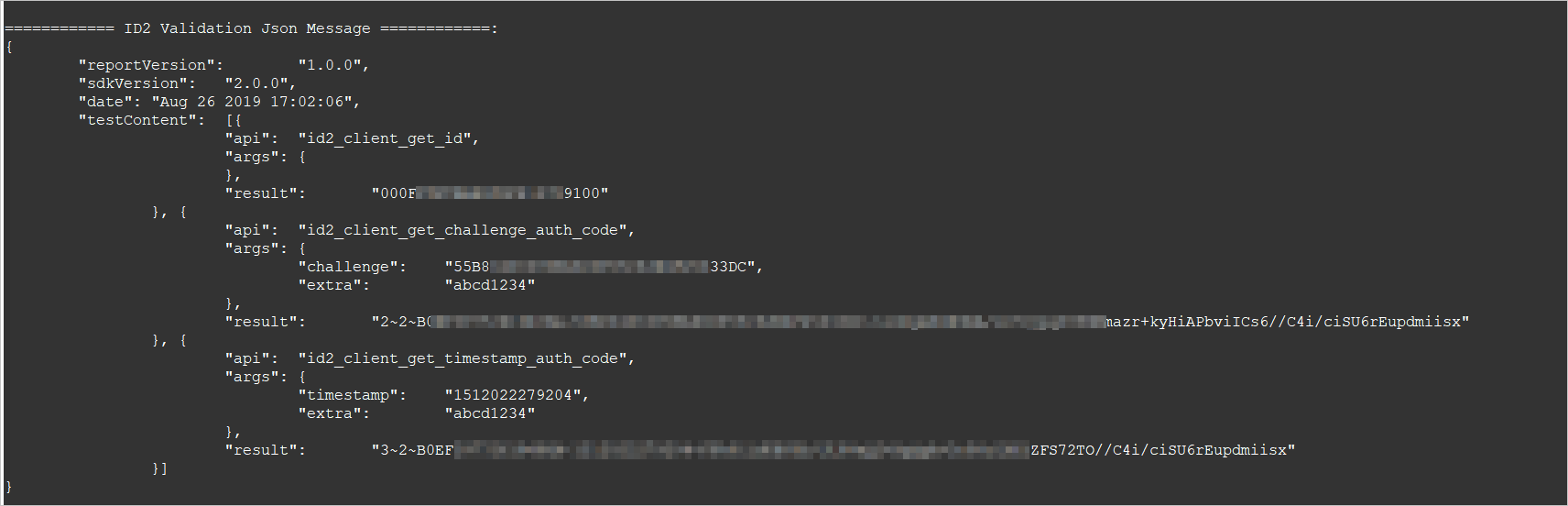

• 将自主验证的固件烧录到设备中，得到如下验证报文：

在控制台验证设备端报文：

• 登录IoT安全中心。

• 选择资产管理 > 直连设备 ，选择对应产品的“ID²接入指引”。

• 在“集成安全SDK”步骤单击设备端适配验证工具，将设备端生成的调试结果粘贴在验证调试结果对话框。

• 单击验证，开始设备端适配验证。

• 验证完成后，在完成验证对话框查看验证结果。

设备端验证认证码和解密：

• 获取服务端生成的服务端认证码（如有）和密文。

在设备端导入服务端认证码和密文：

在设备端进行验证：

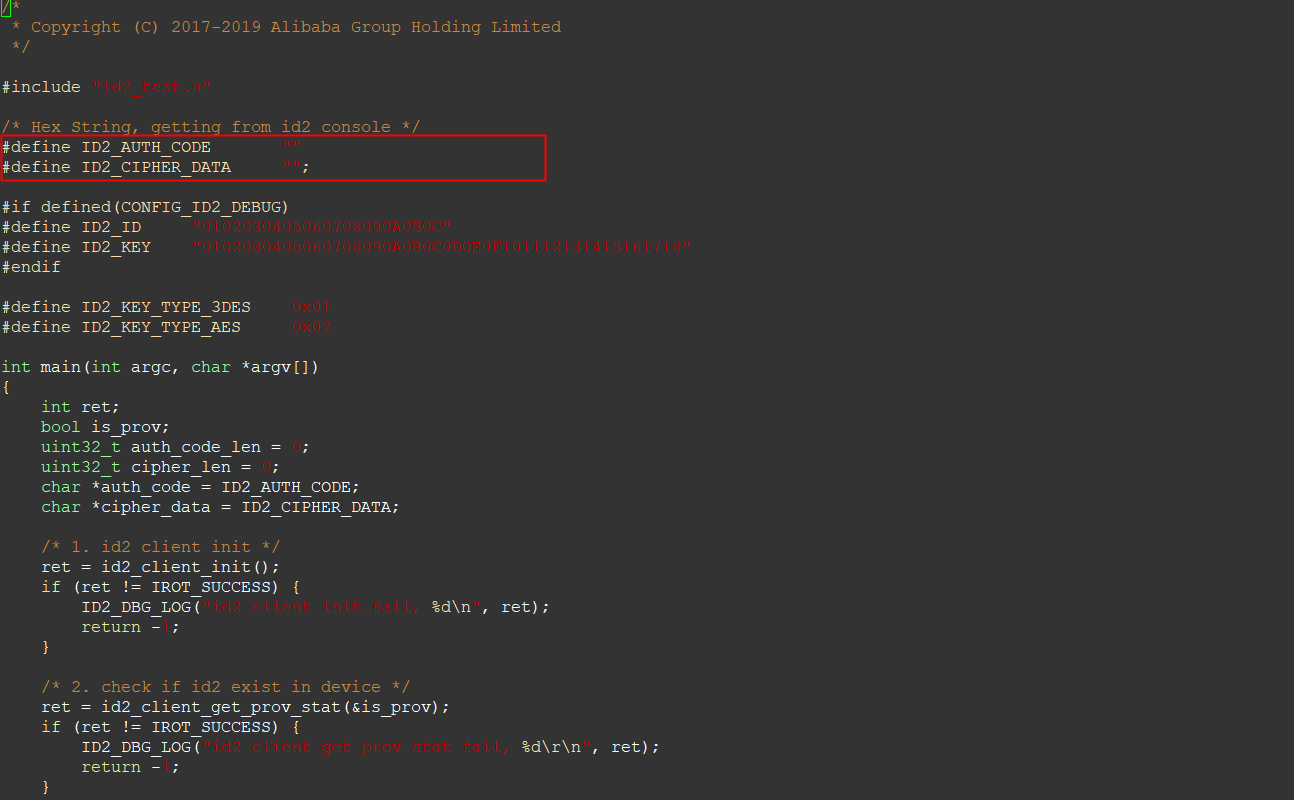

• 重新编译生成固件（id2_app）。

• 烧录固件到设备。

运行固件，进行验证：

• 设备日志 "ID2 Client Test Decrypt Pass.": 验证通过。

• 设备日志 "ID2 Client Test Decrypt Fail." ：验证失败。

2. 基于客户业务通道，在集成ID²的业务功能中，进行ID²的整体功能调试；联调过程中，如出现ID²的错误，请根据ID²设备端和服务端接口的错误码进行排查。
