本文以基本柱状图组件之间控制柱体高亮为例，为您介绍使用蓝图编辑器功能动态控制组件高亮的方法。

前提条件

准备好您的交互需求。

本案例的交互需求为：单击基本柱状图1的柱子时，控制自身以及基本柱状图2相关联的柱子高亮显示。

背景信息

本案例的适用场景：当有多个数据关联组件时，选择某项数据，通过此功能可以让相关组件的对应数据项高亮，可以直观地看到数据情况。

理解案例交互

当前案例实现需要用户将交互转成节点和边的关联关系，需要使用的组件有满足需求的事件和动作才能进行配置，否则就无法实现。
  • 组件：组件包含两种能力，事件抛出能力和动作执行能力。本案例使用了基本柱状图组件之间的联动。
    • 基本柱状图1：这个组件具备抛出单击事件的能力。
    • 基本柱状图2：属于被联动组件，具有接收数据并执行动作的能力。
  • 蓝图编辑器：通过运用逻辑节点编排的方式，将上游组件的交互/事件与下游组件的执行动作绑定，从而实现页面内组件间的交互联动。
    说明 蓝图编辑器配置完成后需要在预览页查看配置效果。

配置案例交互

  1. 参考画布编辑器添加资产，在画布编辑器页面搭建所需要的两个基本柱状图组件。
    添加组件
  2. 单击画布编辑器图层栏内两个基本柱状图组件，右键选择导出到蓝图编辑器。
    导出到蓝图编辑器
  3. 在画布编辑器页面左上角，单击蓝图编辑器图标（蓝图编辑器图标），切换到蓝图编辑器配置页面。
  4. 在蓝图编辑器配置页面，将左侧导入节点栏内的基本柱状图1和基本柱状图2节点拖至画布中。
  5. 将基本柱状图1的当点击数据项时事件与基本柱状图2的高亮动作连线。
  6. 连线后，线段内会自动添加一个串行数据处理逻辑节点，将配置面板中的处理方法重命名为目标高亮。
    具体操作方法请参见串行数据处理节点。
  7. 将串行数据处理逻辑节点的右侧圆点与基本柱状图1的高亮动作连线。
    最终连线的结果如下图所示。高亮连线

    连线1：实现关联柱图高亮的效果。

    连线2：实现自身柱图高亮的效果。

  8. 单击串行数据处理进入逻辑节点的配置界面，在选中上下游组建的事件和动作，单击查看data参数字段提示处，在左侧弹窗中查看上下游组件内的数据定义和数据示例内容。查看并根据需求选中实现柱体高亮所需要的字段。
    数据实例展示数据示例：
    {
  "data": {},
  "options": {
    "style": {
      "stroke": "#f00",
      "fill": ""
    },
    "selectMode": "single",
    "cancelHighlightFirst": false
  }
}
    说明 我们要完成的高亮操作是需要填充高亮，因此将数据示例中的stroke改为fill。
  9. 配置画布中串行数据处理内目标高亮这个处理方法。
    1. 单击串行数据处理逻辑节点，进入右侧配置面板，选择面板内其他配置栏下方的目标高亮处理方法，单击右侧箭头打开脚本编辑区域。
    2. 在脚本编辑区域，输入代码，完成后单击完成。
      当前处理方法的示例代码如下。
      return {
  data: {
    "x": data.x//需要填充的数据选项
  },  options: {
    style: {
      fill: "#3DE7C9"//填充方式及颜色
    },
    "selectMode": "single",
    "cancelHighlightFirst": true//是否先取消之前高亮
  }
}
  10. 处理方法配置完成后，单击蓝图编辑器配置页面右上角的预览图标，预览交互效果。

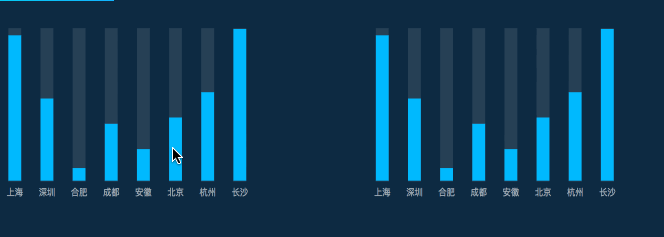

    高亮效果展示
