PC端画布编辑器概览

进入到PC端画布编辑页面后,您可以使用系统提供的画布配置和组件配置工具,管理画布和各个组件。本文为您介绍PC端画布编辑器的结构和功能,帮助您快速使用PC端画布编辑器开发可视化应用项目。

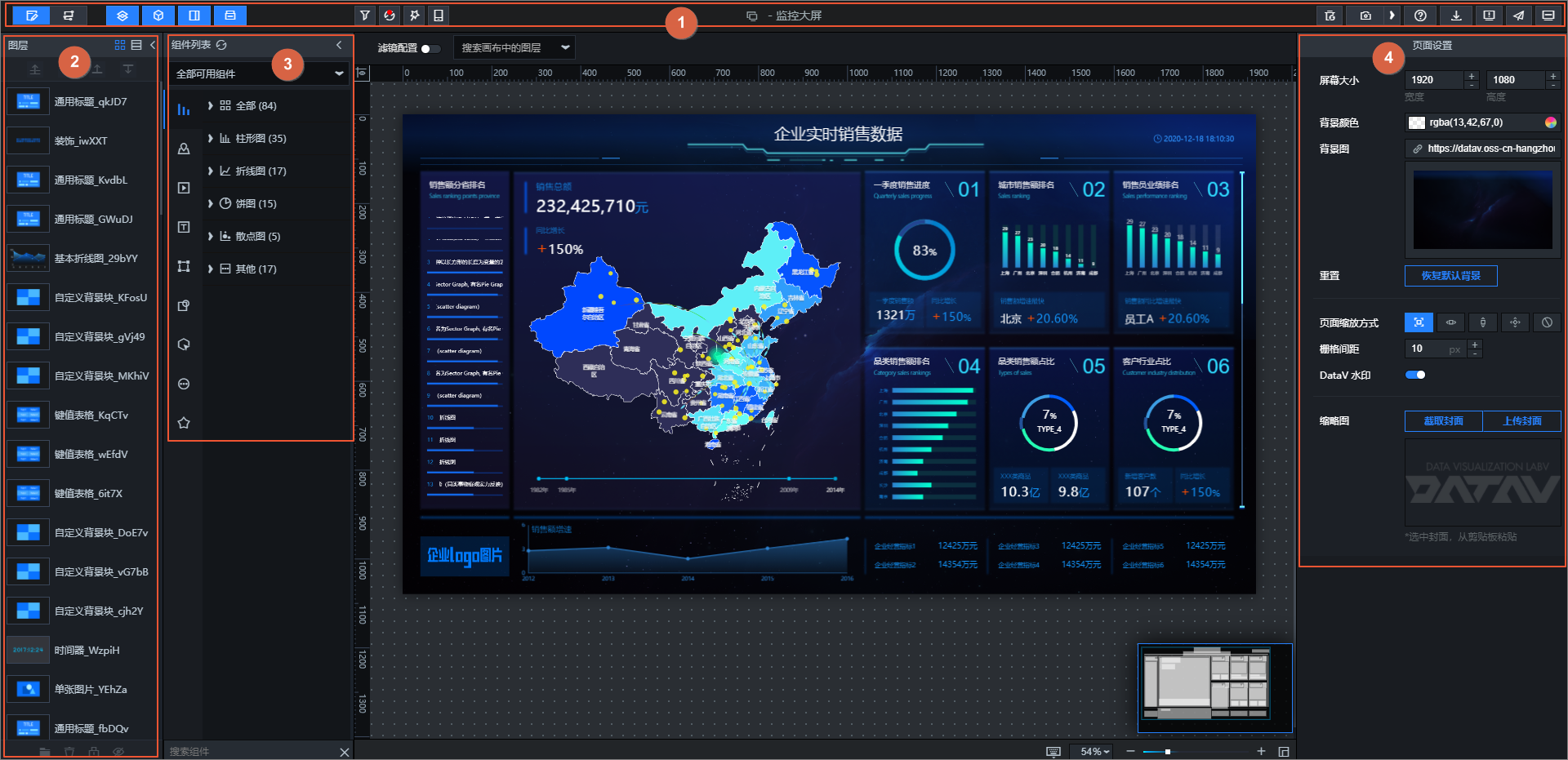

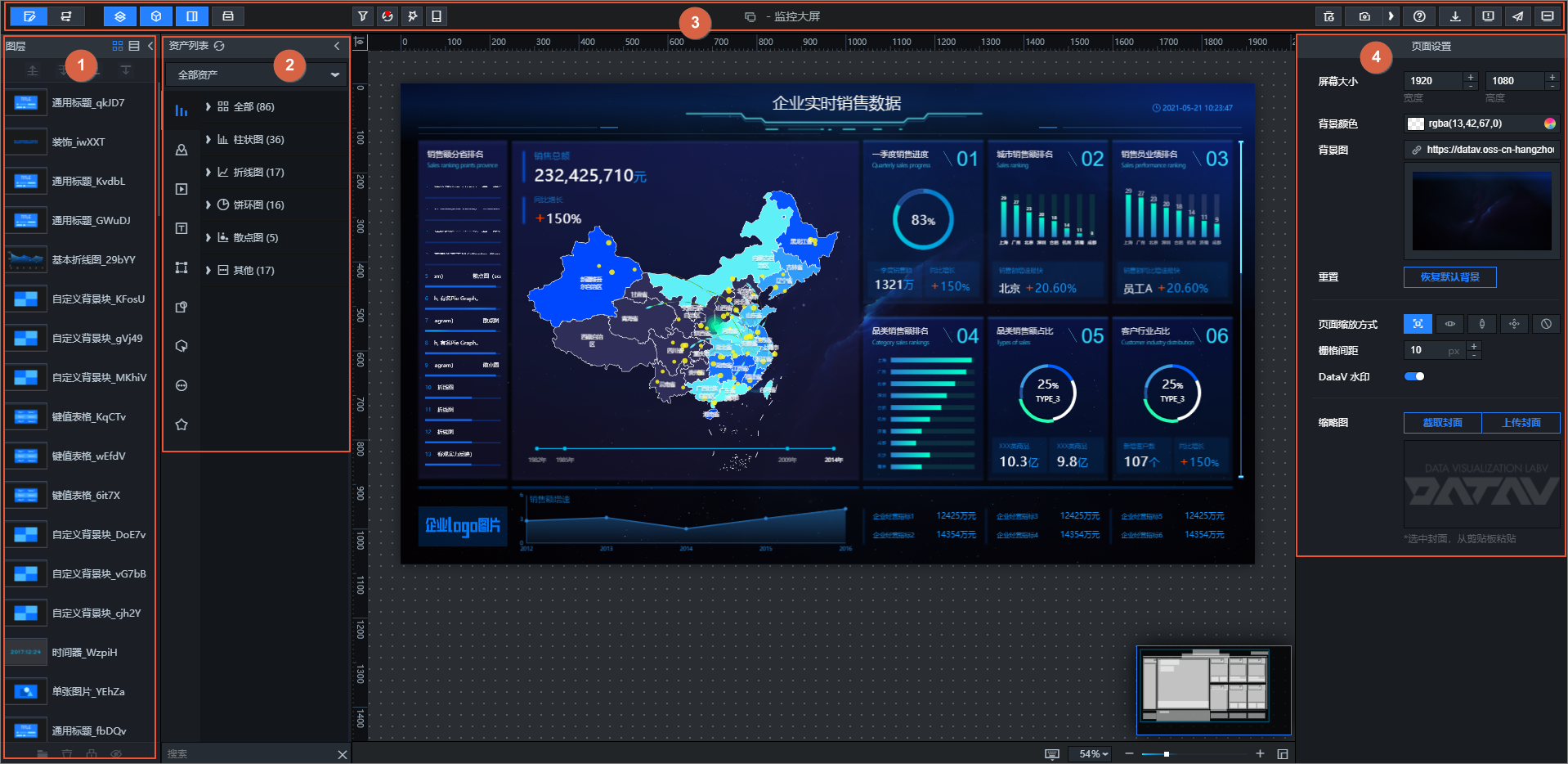

画布编辑器页面&组件配置页面

23

序号

名称

说明

1

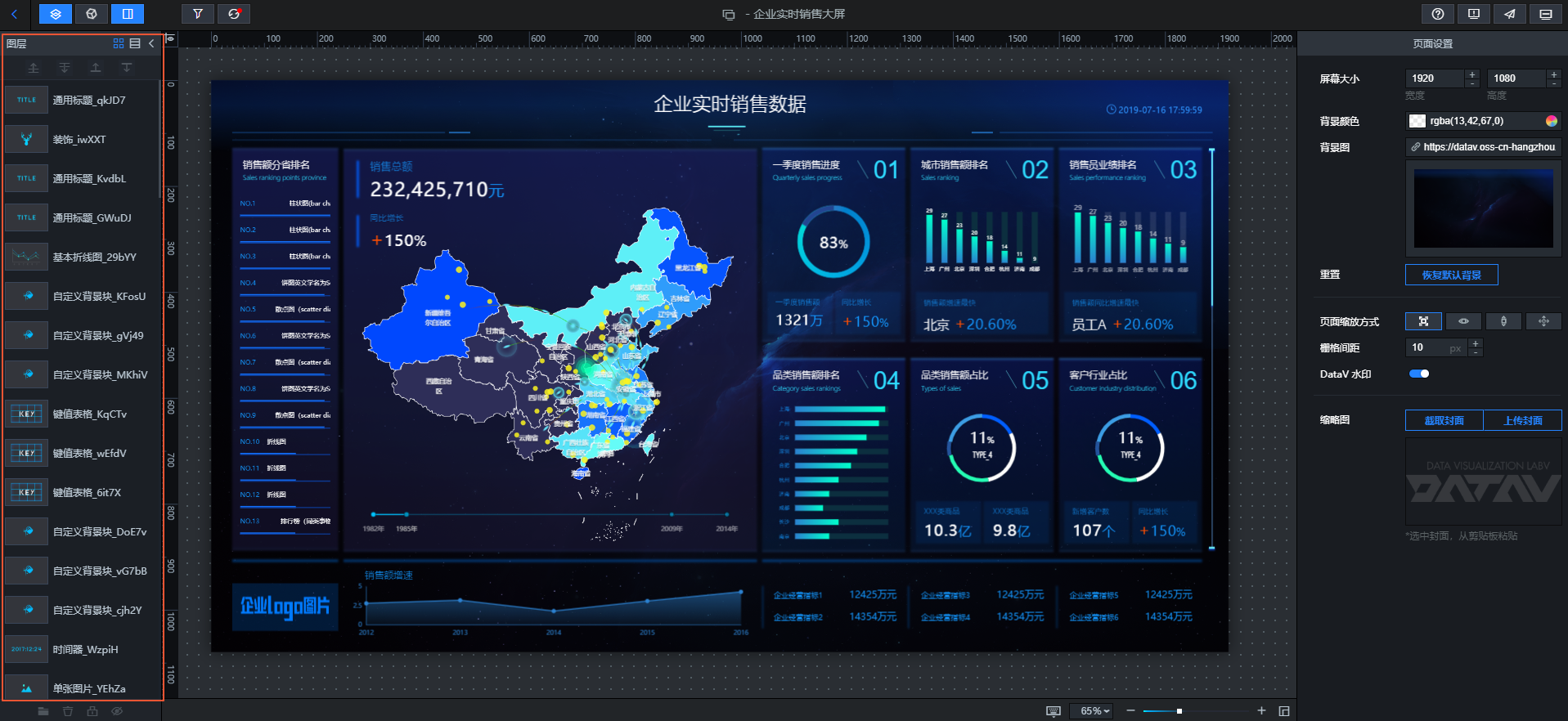

图层

在图层列表中,可以看到画布中各个组件的图层位置,您可以根据可视化应用需要,手动调整每个组件图层的上下位置关系。

2

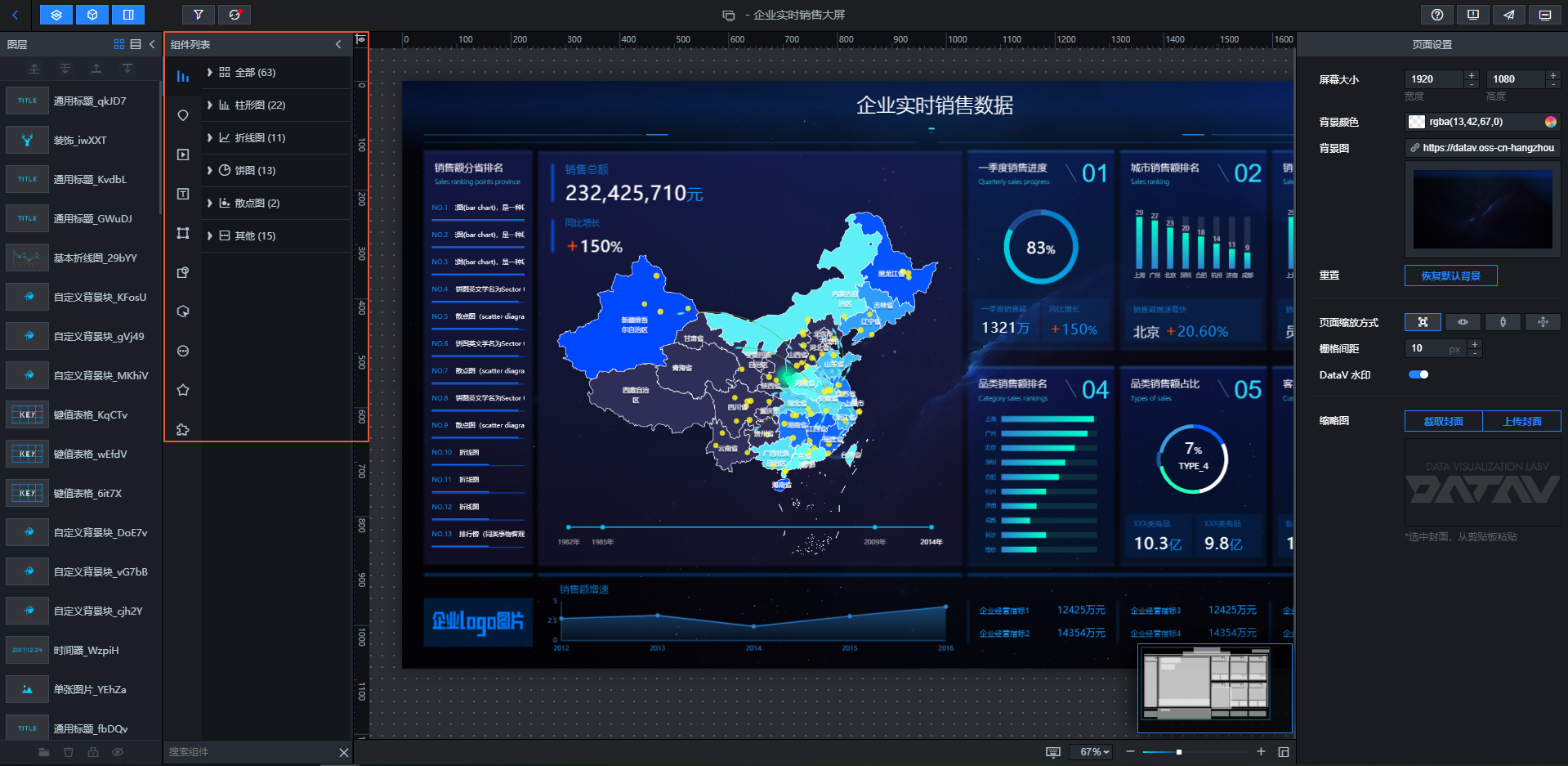

资产列表

在资产列表中,可以查看各种类型的组件,可以将组件拖动到画布中进行配置,完成可视化应用项目的开发。

3

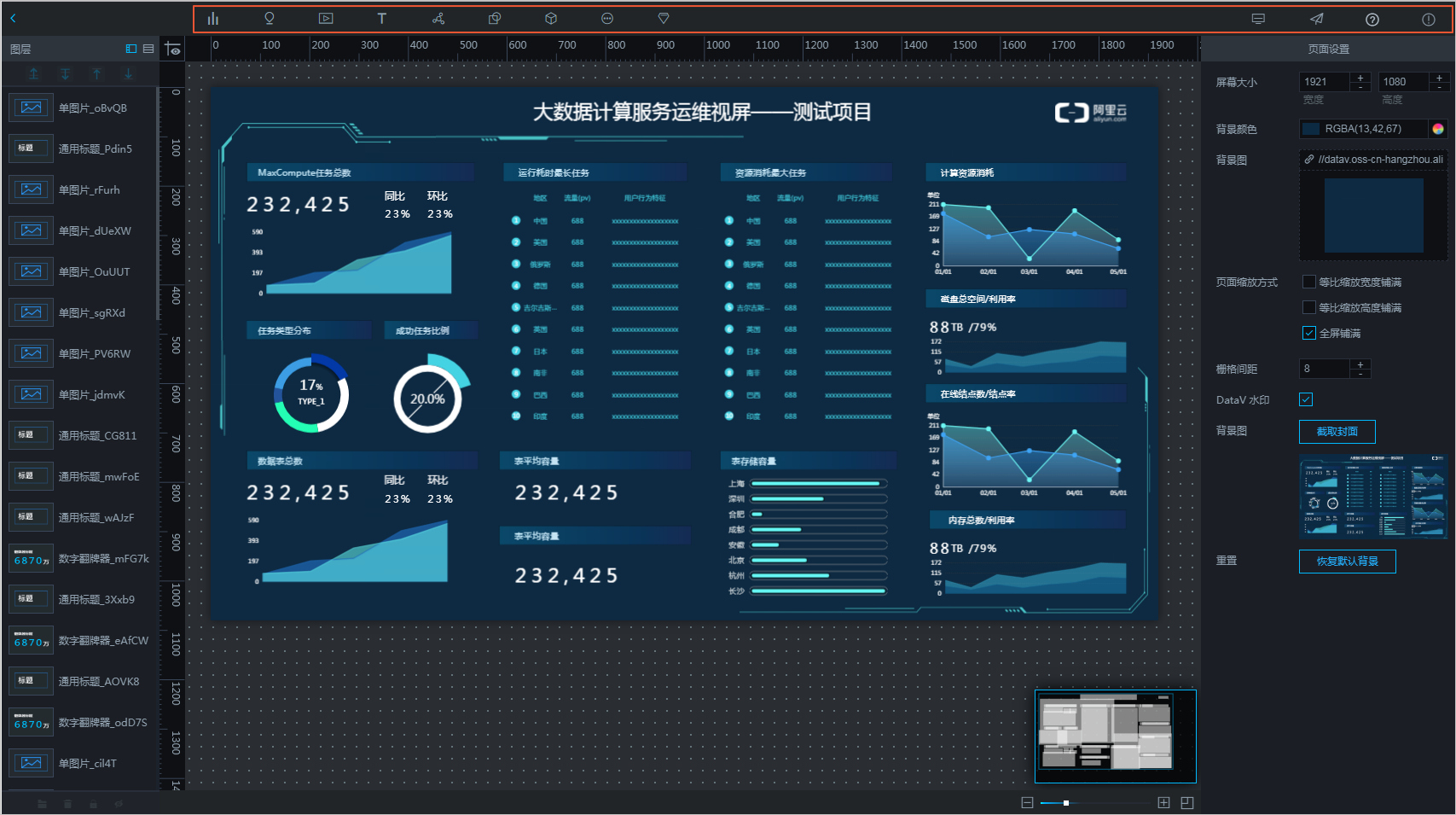

工具栏

工具栏位于编辑器页面的最上方,您可以通过工具栏所提供的功能,切换画布视图和蓝图视图,切换右侧面板的显隐,添加项目过滤器、更新组件、查看帮助文档以及预览或者发布制作好的可视化应用。

4

画布

画布位于编辑器页面的最中间,您可以通过画布所提供的功能,在画布中合理布局各资产内容的样式、配置画布中的滤镜、搜索画布中的图层内容、设置画布的缩放比例、控制缩略图的显隐和查看快捷键功能。

5

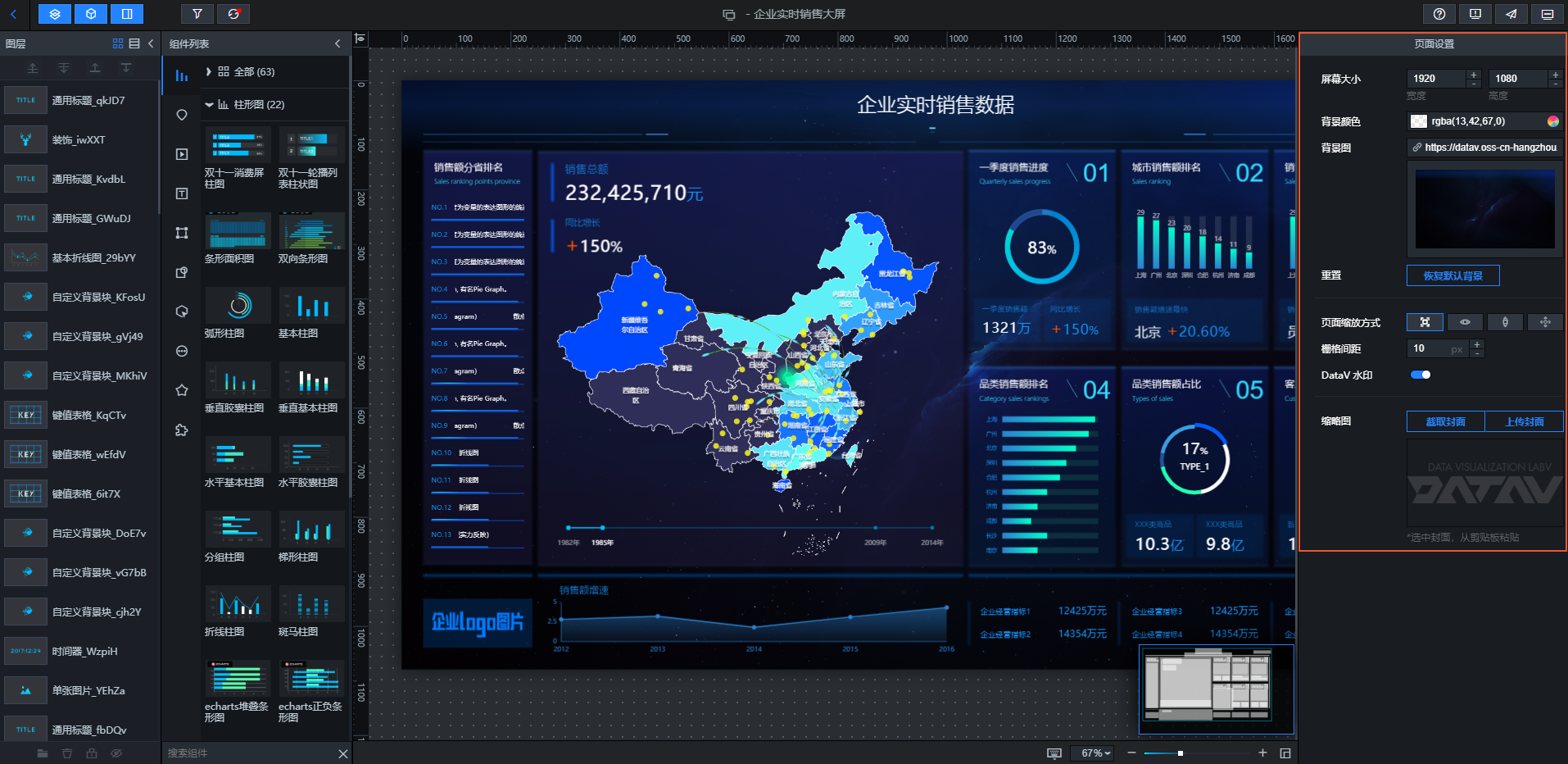

页面设置

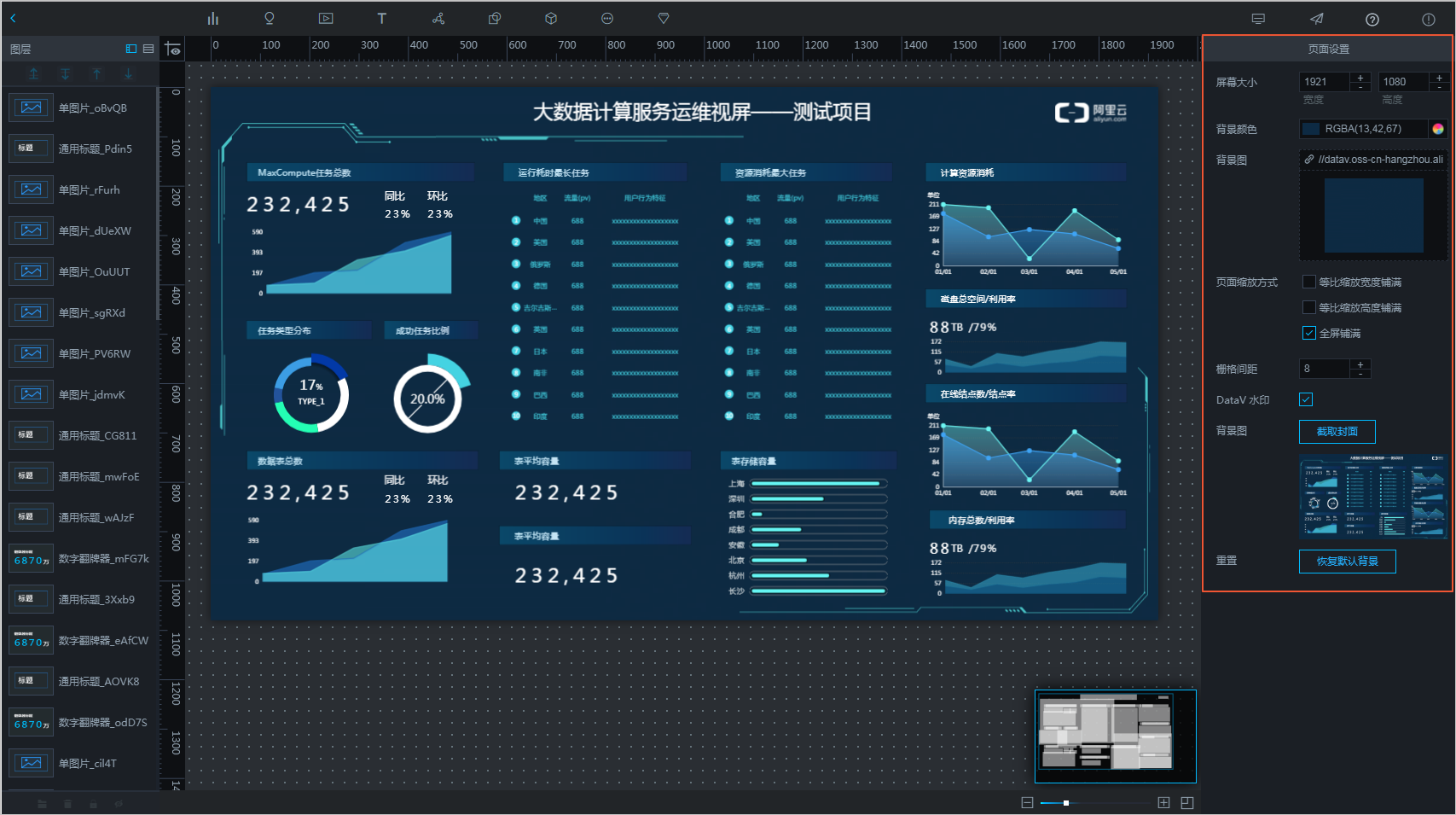

单击画布外的空白处,页面右侧会显示页面设置面板。

在页面设置中,您可以调整屏幕的分辨率大小、设置背景颜色和图片、选择屏幕适配缩放方式调整栅格间距。

说明

企业版还有去掉DataV水印的功能,详情请参见页面设置

6

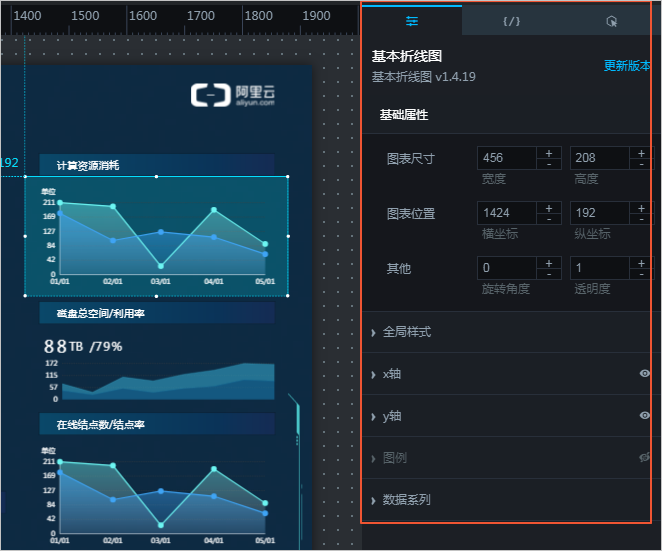

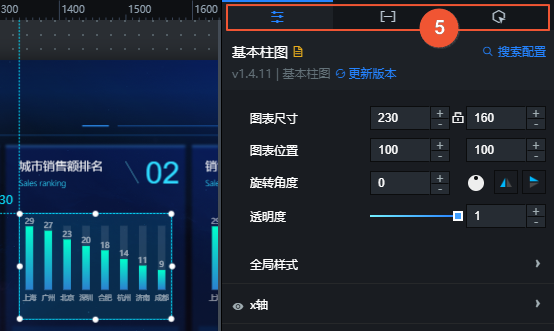

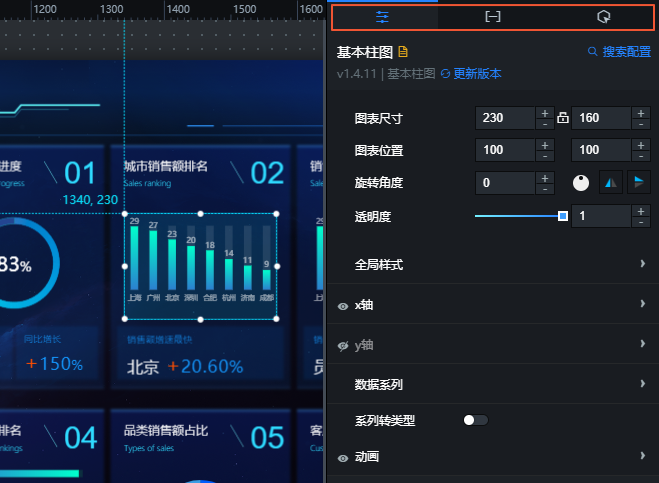

组件设置

单击画布中任意一个组件,页面右侧会自动弹出配置数据交互三个页签。配置方法请参见配置项说明

页面设置

单击画布外的空白处,页面右侧会显示页面设置面板。

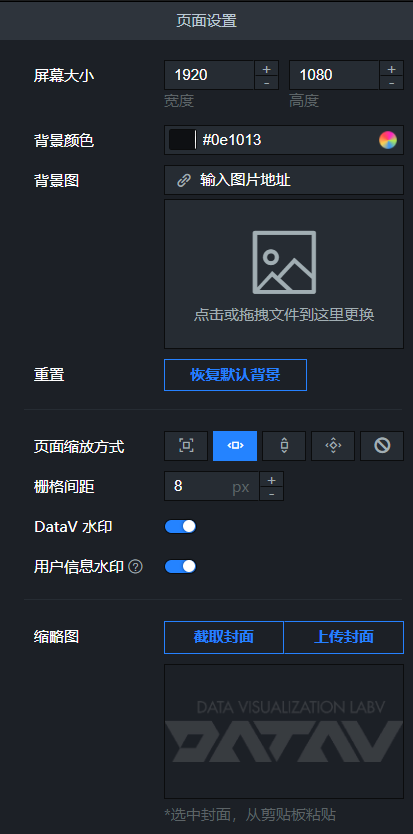

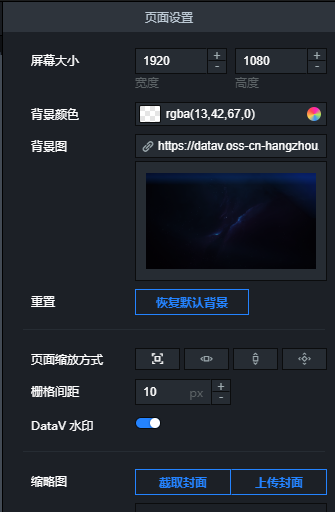

大屏页面设置入口

名称

描述

屏幕大小

设置屏幕分辨率,默认为1920×1080,单位为px。

背景颜色

调整可视化应用的背景颜色。

背景图

上传大小不超过1 MB的背景图片,作为整个网页的背景图。

重置

单击恢复默认背景,将页面设置恢复到原始状态。

页面缩放方式

根据可视化应用展示的屏幕尺寸,选择合适的页面缩放方式。如果您使用的可视化应用展示屏幕为非标准屏幕尺寸,建议使用全屏铺满模式。

栅格间距

栅格间距是组件在页面中的最小移动单位,组件的边界会自动吸附到以栅格间距为网格的边缘上。最小为1px,此时组件的移动为平滑移动。

DataV水印

关闭开关,可以取消DataV水印。

重要

仅企业版及以上版本支持DataV水印功能。

缩略图

单击截取封面截取当前页面,作为我的可视化页面中可视化应用项目的缩略图。或者单击上传封面,自定义选择图片作为可视化应用项目的缩略图。
