本文档以关系网络组件为例,指导您完成关系网络组件样式的配置。

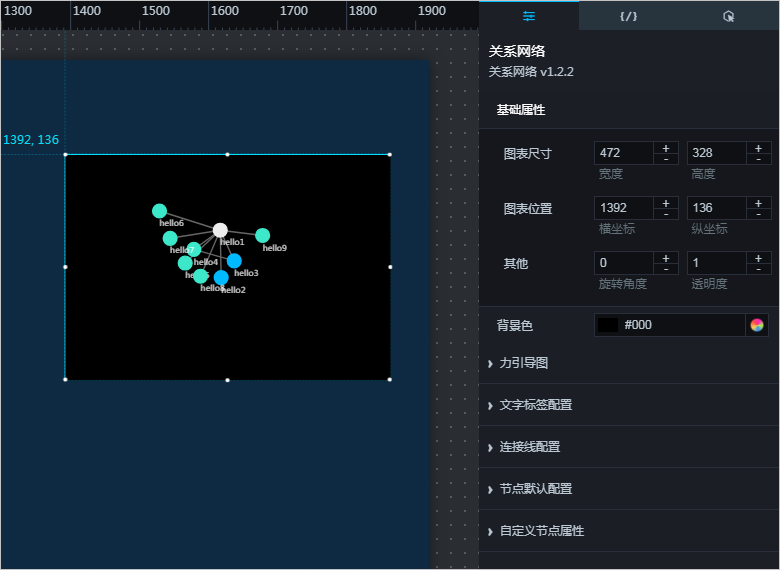

单击 关系网络组件,右边页面会自动显示 样式数据交互三个标签页。

基础属性

在基础属性栏中,您可以调整组件的尺寸、位置、旋转角度和透明度。

  • 图表尺寸

    宽度和高度,即为图表定界框左右与上下之间的像素距离。

    图表尺寸:单击+号或者-号,或者手动输入数字,调整图表的宽度高度

  • 图表位置

    横坐标为图表左上角距离页面左边界的像素距离,纵坐标为图表距离整个页面上边界的像素距离。

    单击+号或者-号,或者手动输入数字,调整图表的横坐标纵坐标

  • 其他
    • 旋转角度:以组件的中心为中心点,进行旋转。单击+号或者-号,或者手动输入数字,调整图表的旋转角度
    • 透明度:单击+号或者-号,或者手动输入数字(0~1),调整图表的透明度

背景色

参考颜色选择器说明,调整当前组件的背景色。

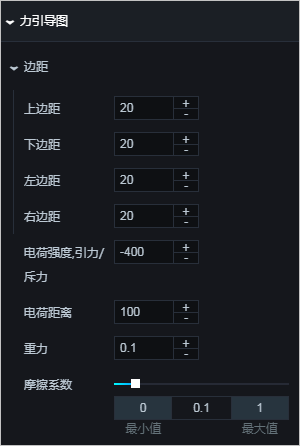

力引导图

您可以通过力引导图功能调整组件的显示样式。

  • 边距:

    您可以单击边距左侧的下拉箭头,展开或收起边距设置选项。

    您可以单击+号或者-号或者手动输入数字来调整组件的边距。

  • 电荷强度,引力/斥力:

    您可以单击+号或者-号或者手动输入数字来调整组件的电荷强度,引力或斥力。

  • 电荷距离:

    您可以单击+号或者-号或者手动输入数字来调整组件的电荷距离。

  • 重力:

    您可以单击+号或者-号或者手动输入数字来调整组件的重力。

  • 摩擦系数:

    您可以拖拽滑块或者手动输入数字来调整组件的摩擦系数。

文字标签配置

您可以通过文字标签配置功能调整组件的字体颜色和字号。

  • 字体颜色:参考颜色选择器说明,更改组件的字体颜色。
  • 字号:您可以拖拽滑块或者手动输入数字来调整组件的字号大小。
  • 字体粗细:您可以选择normalboldbolderlighter100~900的整百数。
  • 字体居中:勾选此选项,文字相对节点居中显示。

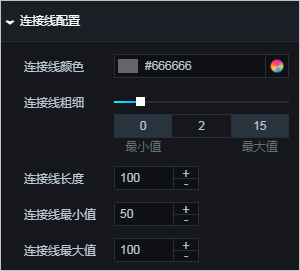

连接线配置

您可以通过连接线配置功能调整组件中连接线的显示样式。

  • 连接线颜色:参考颜色选择器说明,更改组件的连接线颜色。
  • 连接线粗细:您可以拖拽滑块或者手动输入数字来调整组件的连接线粗细。
  • 连接线长度:您可以单击+号或者-号,或者手动输入数字,来调整组件的连接线长度。
  • 连接线最小值:您可以单击+号或者-号,或者手动输入数字,来调整组件连接线的最小值。
  • 连接线最大值:您可以单击+号或者-号,或者手动输入数字,来调整组件连接线的最大值。

节点默认配置

您可以通过节点默认配置功能,调整组件中的节点配置。

  • 标签类别名:您可以手动输入一个标签名称。
  • 节点半径:您可以拖拽滑块或者手动输入数字来调整节点的半径大小。
  • 节点填充色:参考颜色选择器说明,更改节点的填充颜色。
  • 节点描边色:参考颜色选择器说明,更改节点的轮廓颜色。
  • 节点描边粗细:您可以拖拽滑块或者手动输入数字来调整节点描边粗细。

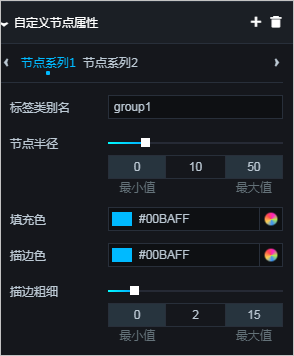

自定义节点属性

您可以单击 自定义节点属性右侧的 +号或垃圾桶图标,增加或删除一个节点系列。

  • 标签类别名:您可以手动输入一个节点系列名称。
  • 节点半径:您可以拖拽滑块或者手动输入数字,来调整节点的半径大小。
  • 填充色:参考颜色选择器说明,更改节点的填充颜色。
  • 描边色:单击前面的色块可以更改节点的轮廓颜色。
  • 插边粗细:您可以拖拽滑块或者手动输入数字,来调整节点的插边粗细。
