操作指南

平台操作指南

一,概述

本文主要偏向运营性平台操作,平台功能规划交互介绍。按介绍方式分为:

1.现有平台功能简介

2.现有投放操作介绍。

2.按角色分工介绍规划新功能。

在交付过程中,仍将按照需要更多的迭代新的功能。

二,现有平台功能简介

阿里云云投屏,现有线上最后发布时间为22年2月21日发布版本。具有如下功能模块:

设备管理,门店管理,排期管理,内容管理,人员管理,广告语管理,编排工作台。

其中设备管理分为设备列表与设备编组,排期管理分为内容排期与广告语排期,人员管理分为账号管理与岗位管理。编排工作台分为模版设计与模版配置。

各个功能简述如下:

设备列表:管理注册的设备状态,查询简单的信息。

设备编组:实现设备按策略编组。

门店管理:门店基础信息管理。同时实现门店与设备的关联关系。

内容管理:分库管理上传的内容,并实现内容转码,打标,黄暴恐识别与后续的内容预加工操作。

人员管理:管理人员的账号以及该账号拥有的岗位权限。

岗位管理:实现对岗位的权限配置,管理岗位的页面,功能,门店,数据权限。

广告语管理:弹幕投放文字内容管理。

编排工作台:设计并投放对应的模版。

三,现有投放功能简介

投放实现的链路如下:

前置工作:阿里云企业账号申请(个人账号仅可用于POC功能验证)

管理工作:登录平台->岗位设置->账号设置

门店与设置组设置:设置门店->设置门店组->设备列表->设置设备组

投放工作:上传内容->设置单屏排期->设置多屏排期

运行监控:设备运维->数据报表

3.0.1阿里云企业账号注册

参考以下注册链接:

https://help.aliyun.com/document_detail/37195.html?spm=5176.10695662.1996646101.searchclickresult.54fd77f0QW7ZDg

3.0.2云投屏开通注册

点击以下链接:

https://ls.iot.aliyun.com/

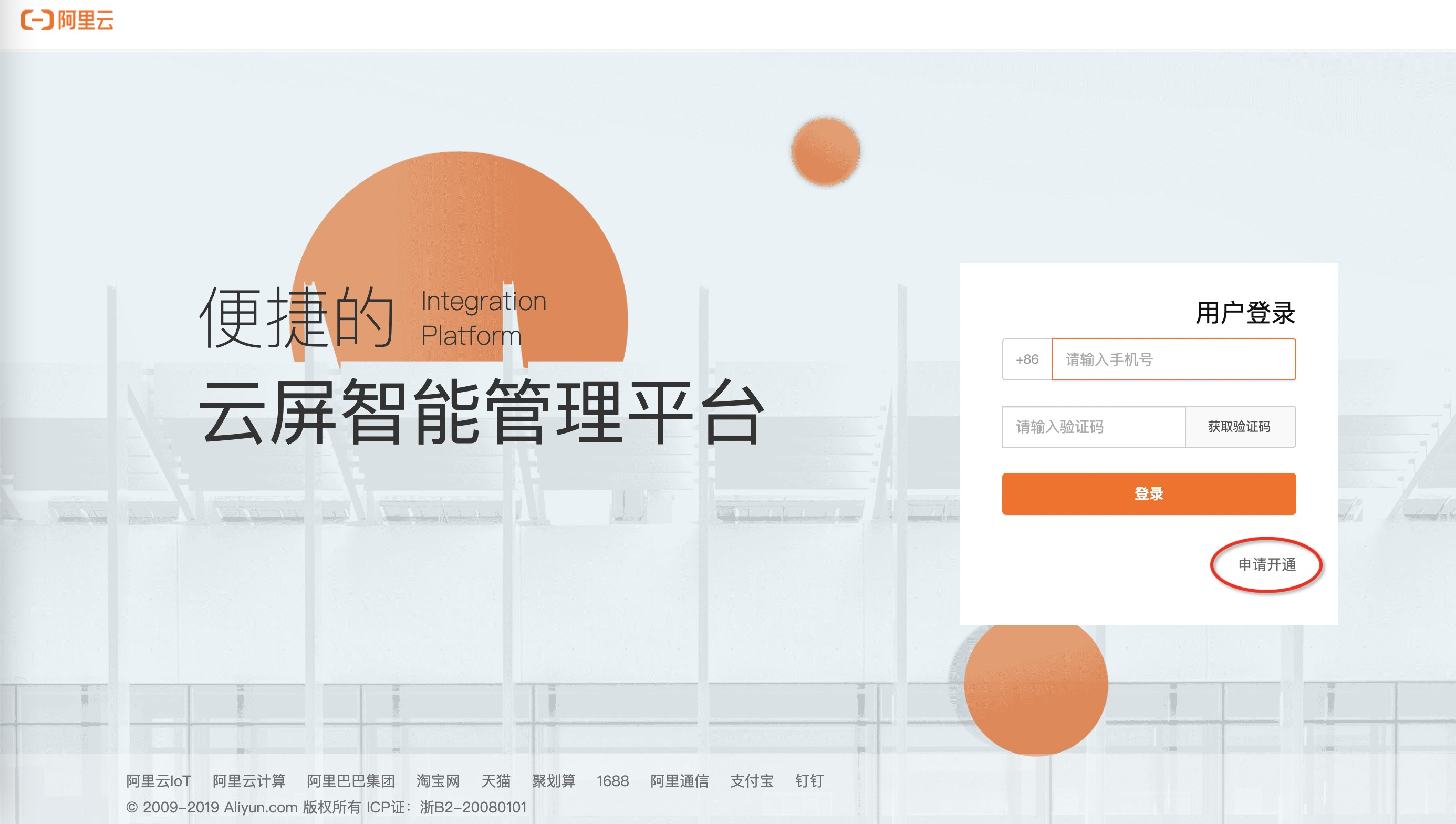

申请开通:


填写注册信息后通知阿里云云投屏相应同学审批通过。

3.1登录平台

云投屏产品支持阿里云账号与手机号两种登录模式。可以通过阿里云企业子账号直接登录或使用手机验证码登录。

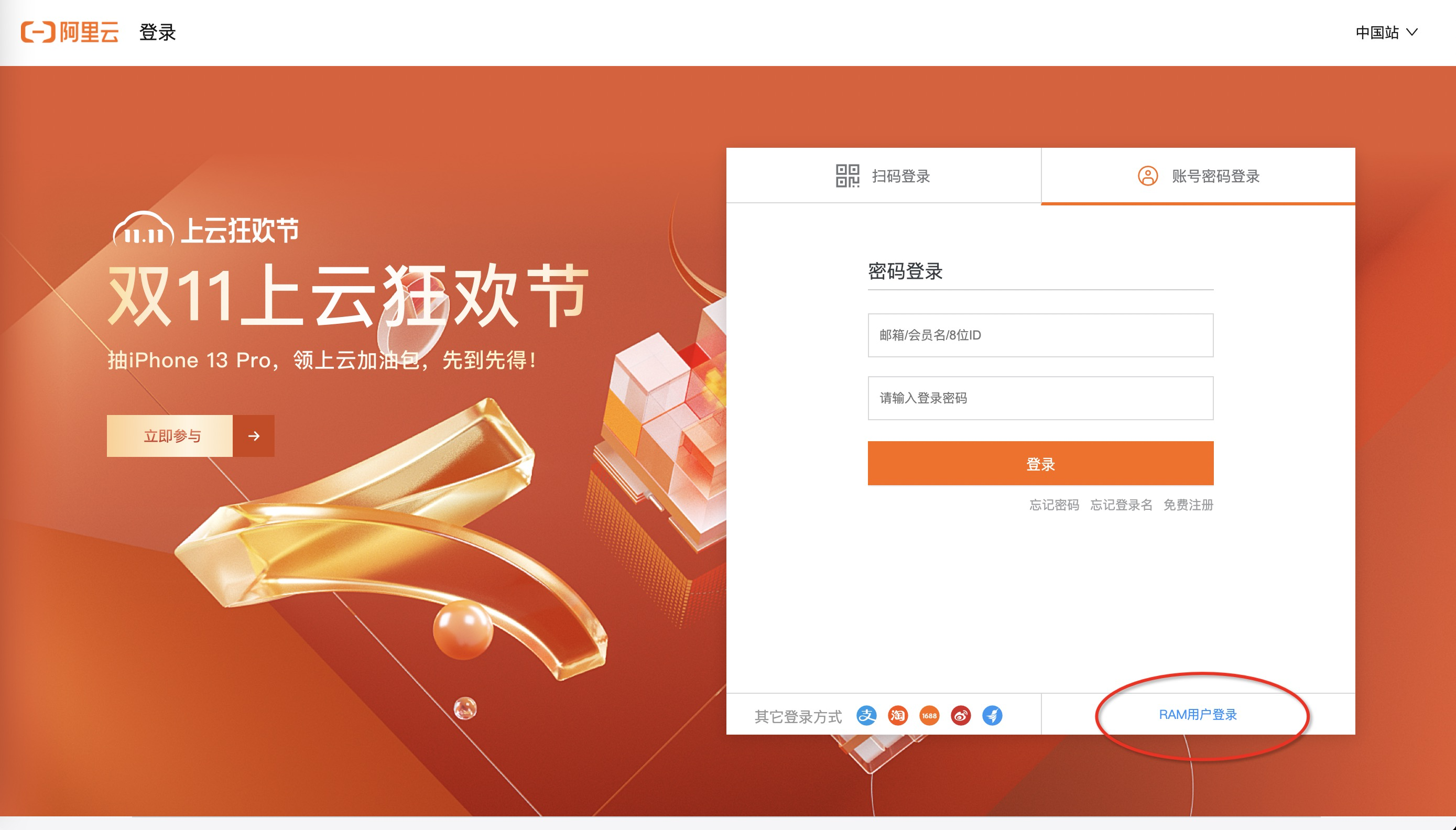

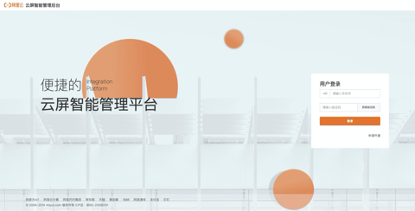

企业子账号登录方式如下:

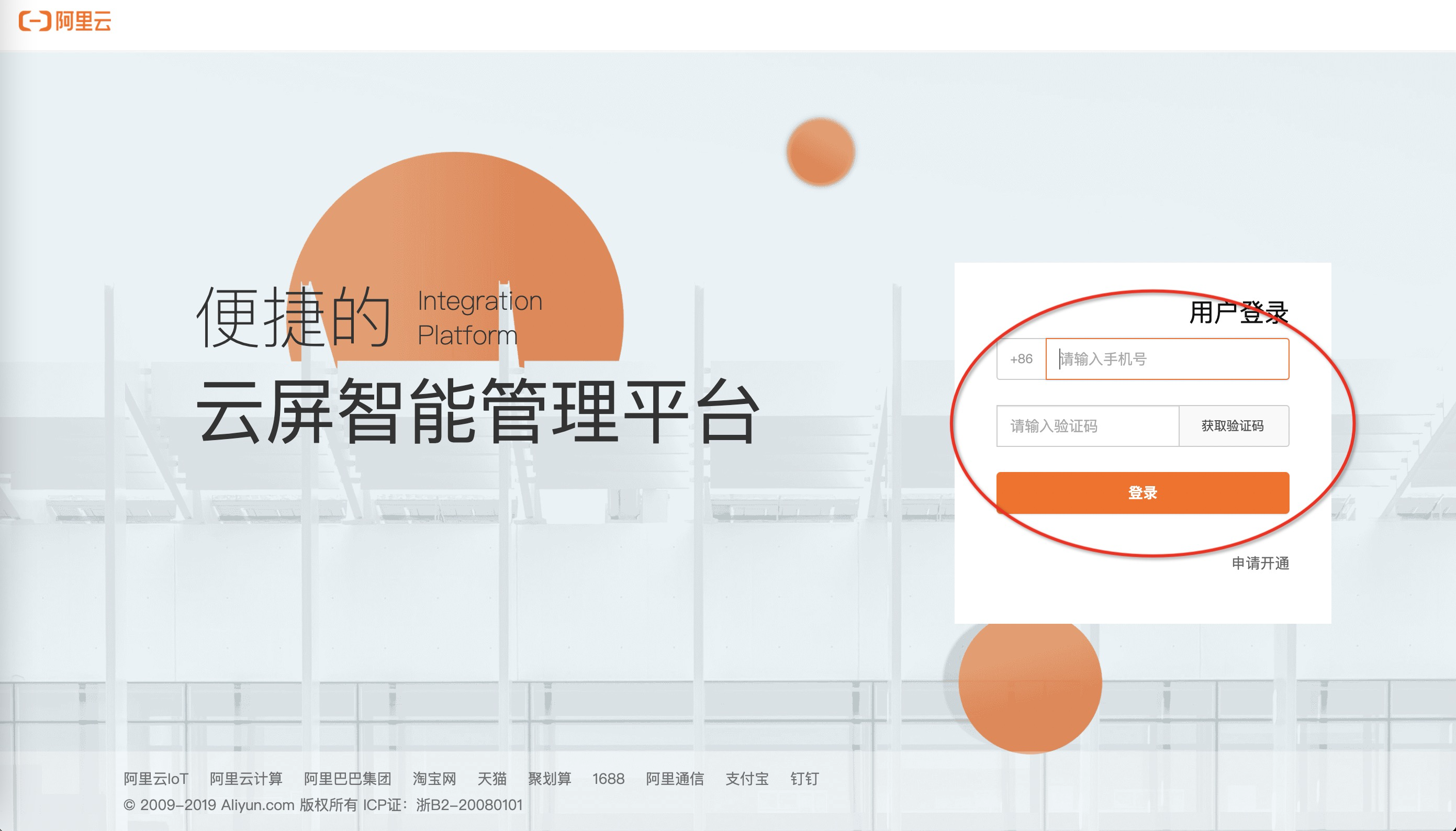

手机验证码登录方式如下:


3.2岗位设置

默认有管理员与上传员两个角色。

管理员:具有所有功能与数据权限

上传员:仅具有内容管理上传的权限。

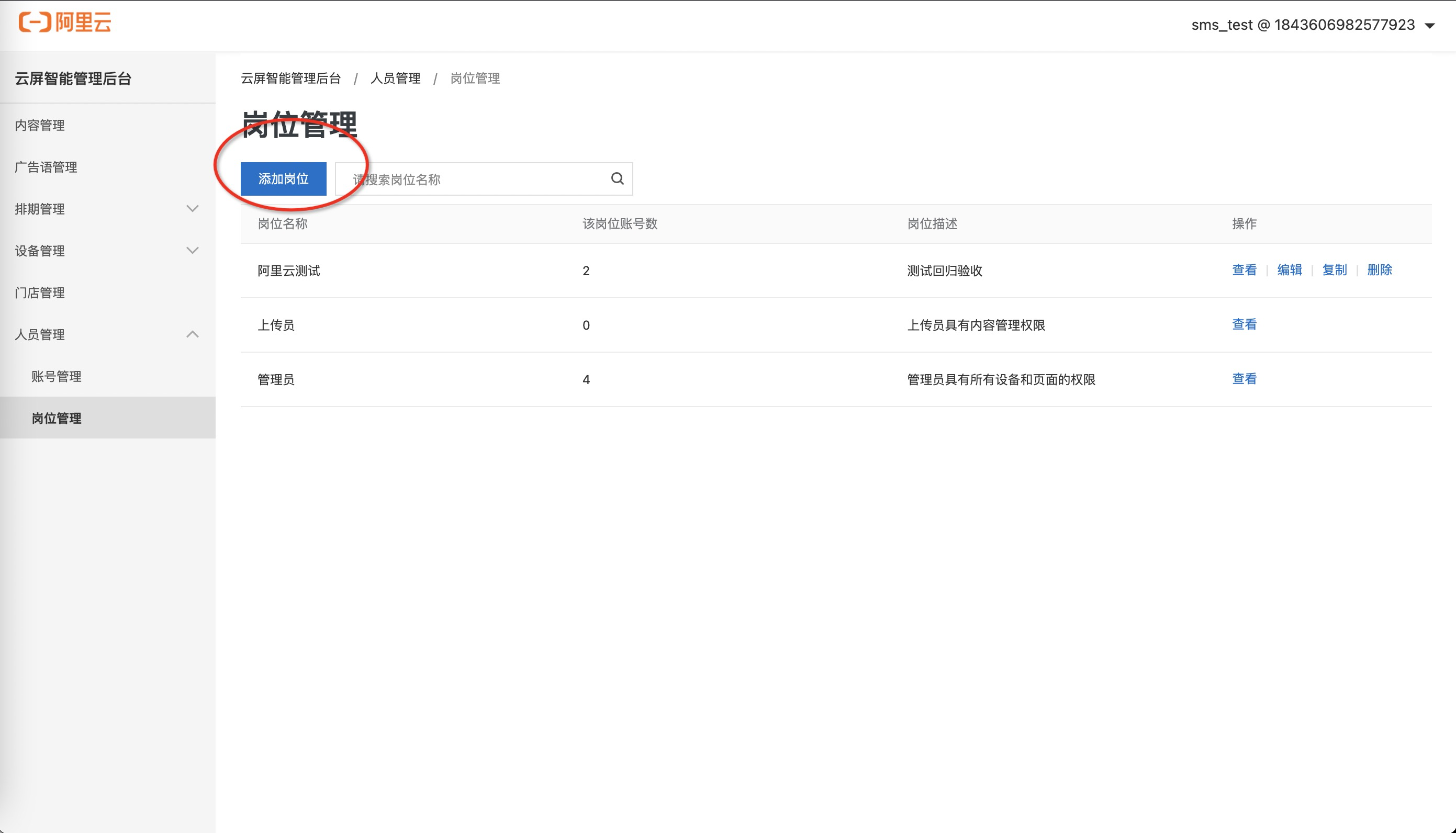

自定义岗位:

可自定义页面,功能,门店数据的权限。便于控制权限人的范围。

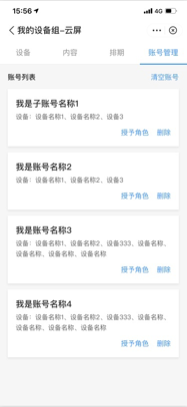

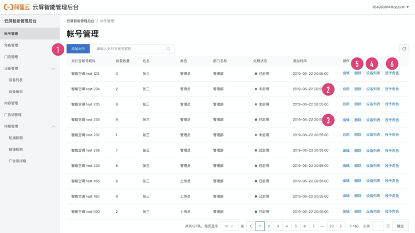

3.3账号设置

账号管理通过支付宝添加账号。可为账号添加不同的岗位权限。


扫码添加账号:


管理员根据需求,启用该账号,并设置该账号的岗位权限:


设置该账号的岗位:

目前岗位仅支持单选择。

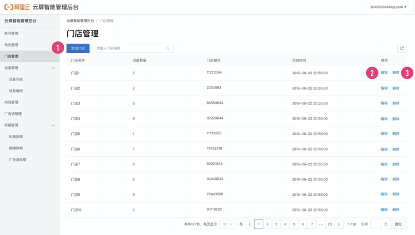

3.4门店列表

门店可以通过接口导入/人工创建两种形式创建

接口创建:见云平台help链接

https://help.aliyun.com/document_detail/385562.html

人工创建:

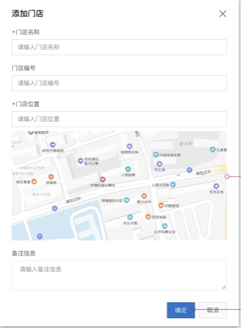

添加门店:


3.5门店组管理

门店组可通过接口添加

https://help.aliyun.com/document_detail/385563.html

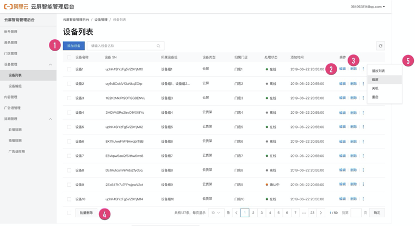

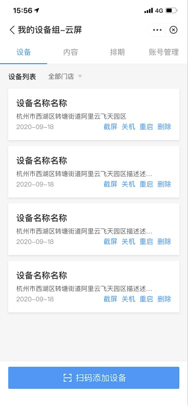

3.5设备列表

设备安装时注册,自动进预设的设备组,无需运营/设计人员操作。

设备操作,实时远程对设备进行操作。


截图:远程截屏命令,查看当前播放的内容。

查看截屏:等待大约10秒,可以查看当前的截屏

待机:远程进入待机

唤醒:远程唤醒设备

关机:远程关闭设备

重启:远程重启设备,大部分播放异常情况可以通过重启解决。

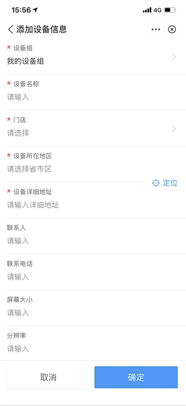

可编辑设备的基础信息:


自动待机恢复,可根据固定时间或者门店营业时间实现设备自动待机/自动回复。

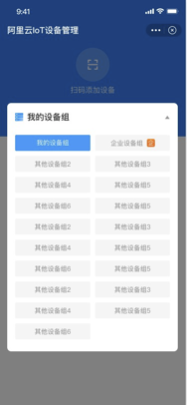

3.6设备编组

支持按条件策略编组,新增设备自动进组,自动下载策略,开始投放内容。

支持按地区,门店标签,设备标签灵活编组。


至此,完成投放前的准备工作。

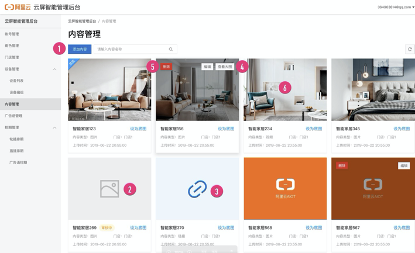

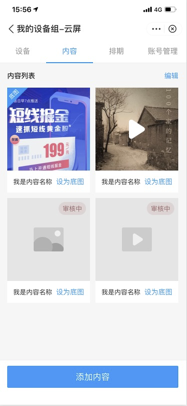

3.7内容管理

内容管理支持内容,上传内容的时候,后台自动实现转码,黄暴恐审核,图像标签。支持内容管理分库与三方商品图片库。


目前支持图片,商品,链接,文字,菜单,自定义商品图片等多个库。

其中,平台容量根据设备安装量自动扩容,避免容量不足造成的内容的管理问题。

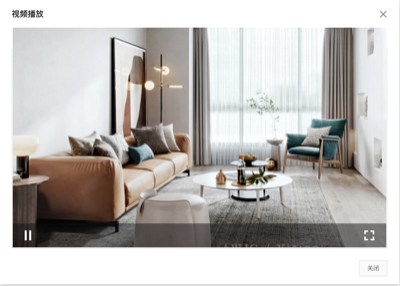

点击内容,支持预览:


支持内容的裁剪与拼接:


设置底图:

最少需要一张图片,最多可设置5个图片或视频。


支持内容标签管理,可在上传时填写内容,商品库支持接口自定义50种标签。

支持图片有效期设置,默认无限制。支持自定义上传三种分类标签,背景/元素/成品。

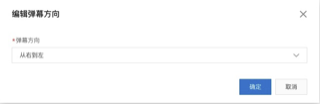

3.8广告语管理

广告语可以实现设备上一个方向上的文字弹幕,可以实现文字颜色,字体的调整。

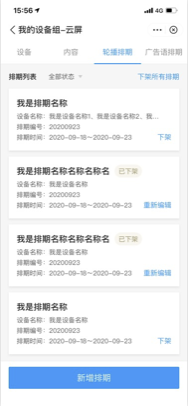

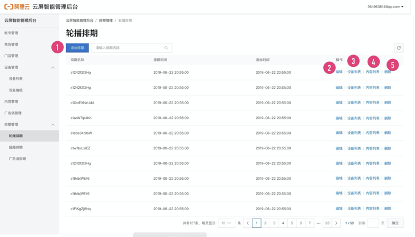

3.9单屏排期(功能逐步弱化)

排期是最常操作的功能。后续会提供更高可视化程度的排期操作功能,见下交互搞。

增加排期:

可以选择排期生效的时间段。


选择排期类型:

插播和轮播,插播为当前时间点替换轮播排期内容。

选择周期,时间段:


按需求选择设备组:


按需求选择内容:


排期自动生效。阿里云平台采用高并发和实时内容同步技术,保障设备正常联网或排期生效后第一次联网,及时同步下载最新排期。在失败的情况下会自动重新刷新下载内容,保障100%排期生效。

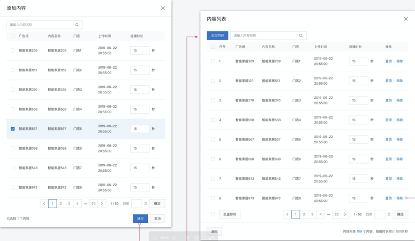

3.10多屏排期

点击内容管理-多屏排期,进入多屏排期操作


点击添加排期,可填写排期名称,排期类型,排期时间,排期时间段,最大支持10个排期时间段

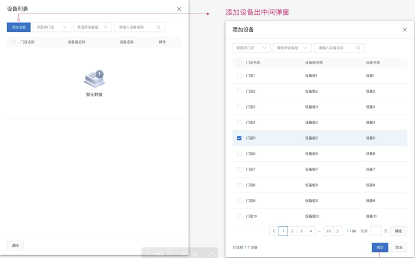

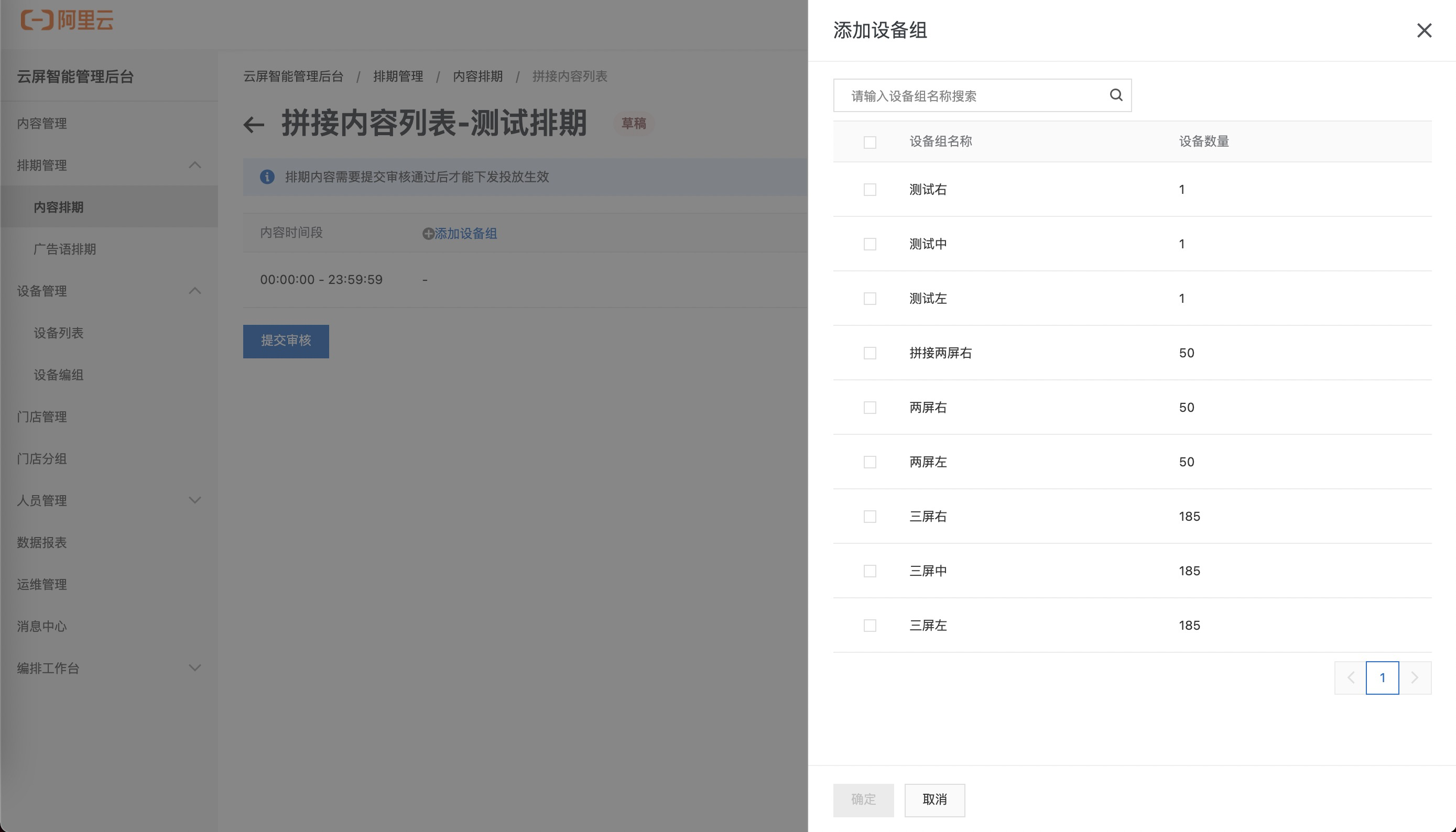

添加设备和内容



点击提交审核

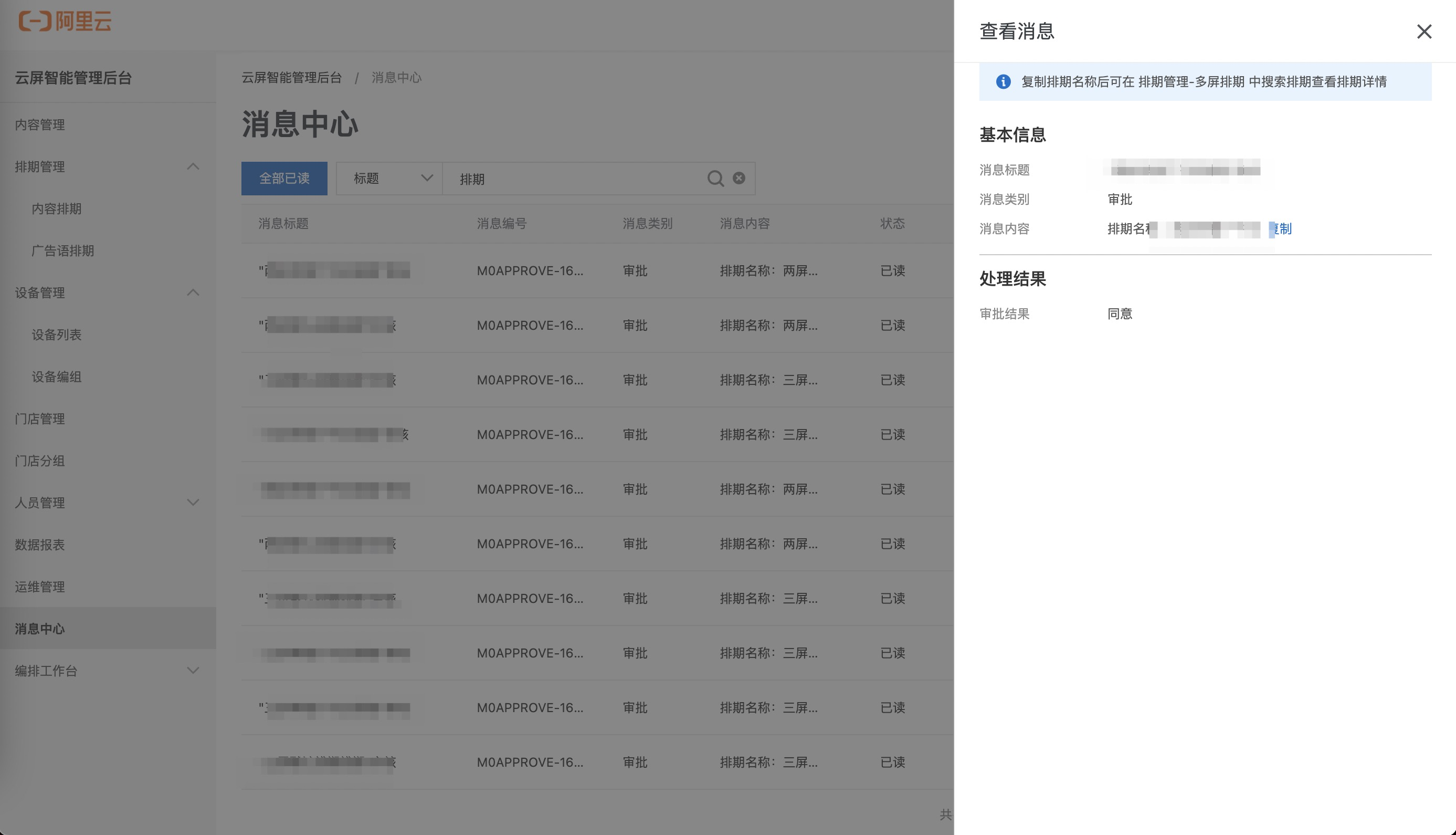

运营人员在消息中心中点击通过审核

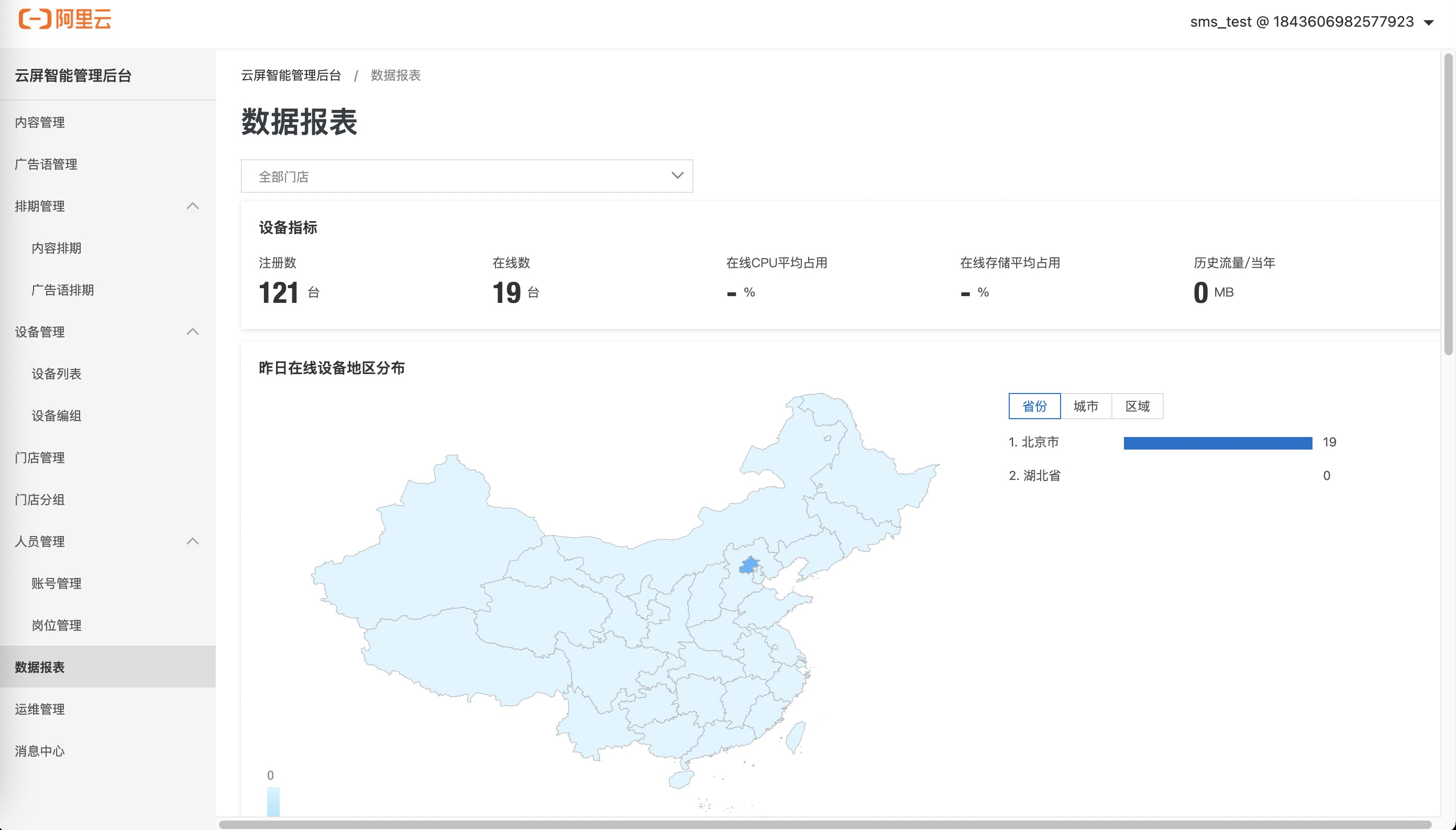

3.11数据报表

可分门店查看设备注册信息,在线信息,分布的总揽情况。


可查看设备类型,分布,内容情况。

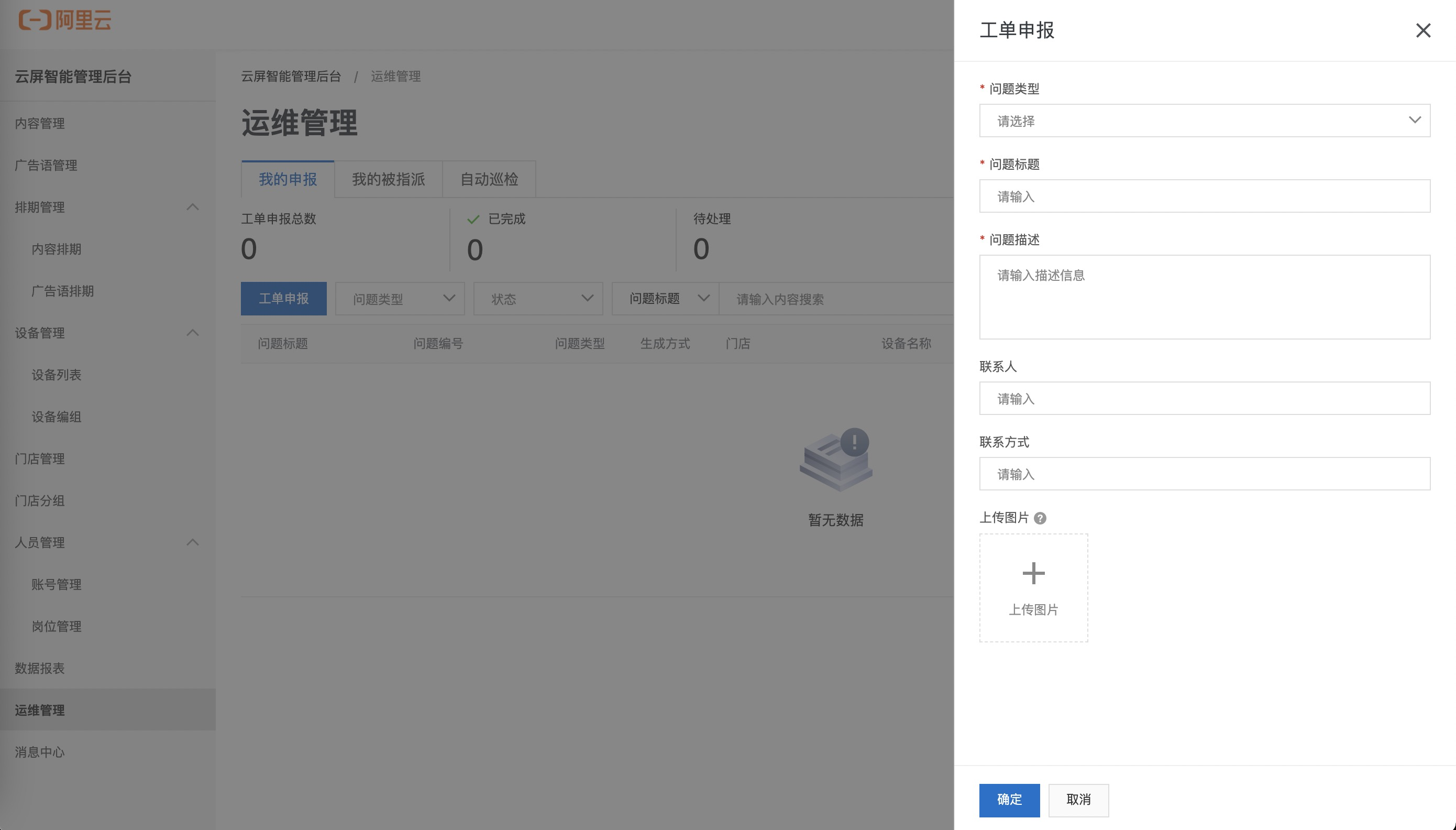

3.12运维管理

包含人工上报和自动巡检两个功能:

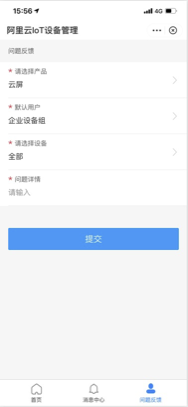

人工上报:

人工创建工单:


上报后,阿里云支持团队获取工单信息,分析后分派工单给执行人员。

自动巡检:

系统自动发现问题,并启动灾备或者自动回复机制。

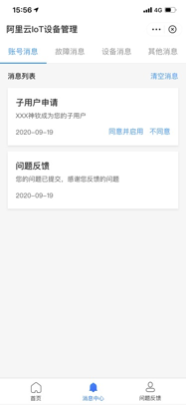

3.13消息中心

注册,故障等信息通过消息通知。可设置为已读操作。


3.14编排工作台

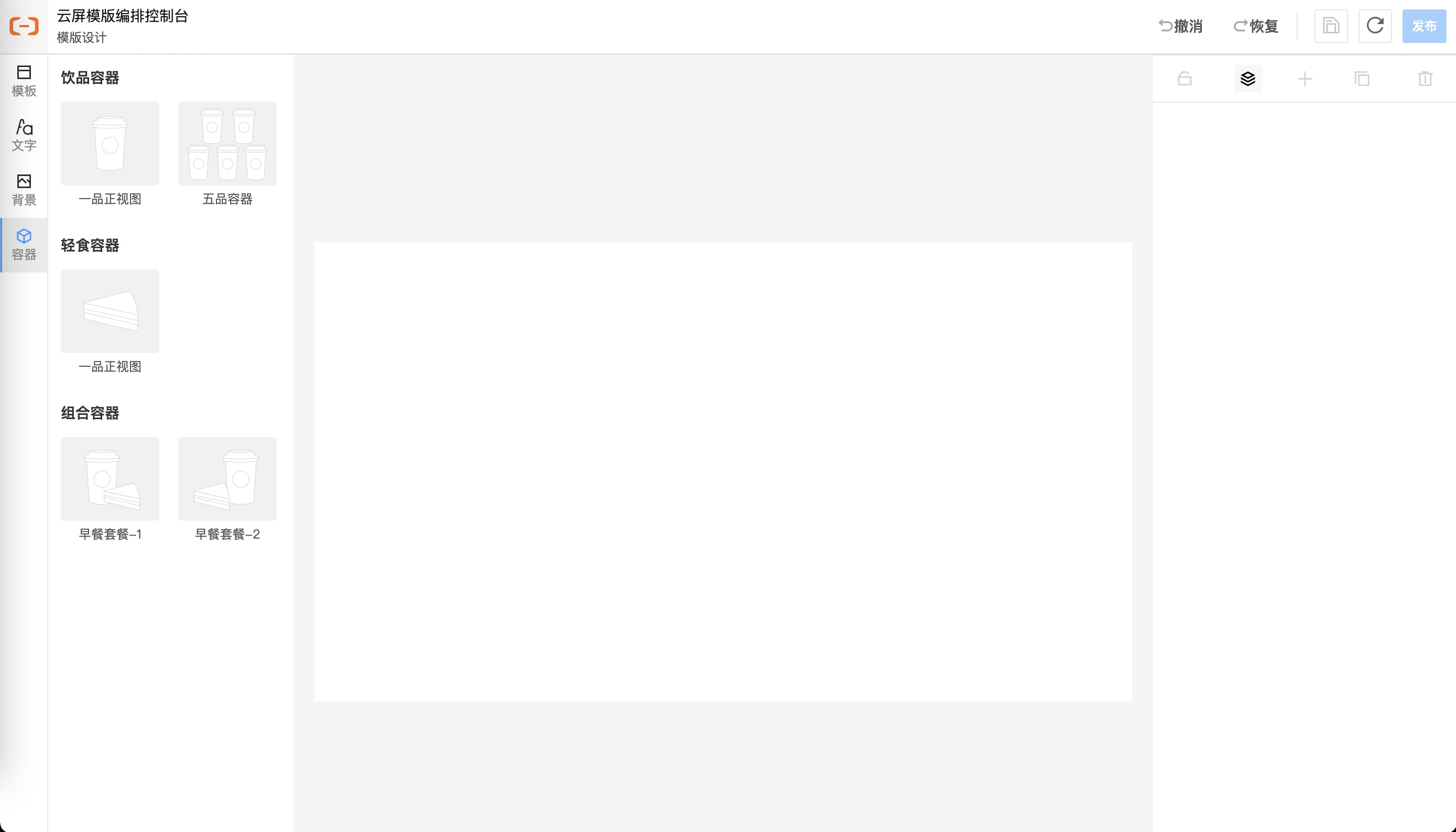

3.14.1模版设计

支持模版设计

支持文字,背景,容器操作


文字容器操作:


支持容器位置编辑,翻转功能

支持字体,字号,距离,排列编辑

3.14.2模版配置

选择需要配置的模版


更换背景


更换文字效果:
