CRM Demo介绍

更新时间:2018-08-13 07:53:08

CRMDemo下载链接:java语言 php语言

CRMDemo 是一个集阿里云单点登录系统(基于Oauth2,以下简称Oauth2)和云呼叫中心坐席工作台(软电话)为一体的CRM示例,如果把Oauth2和软电话集成到用户自有系统中,使其能够在自有系统中通过Oauth2获取阿里云的AccessToken,从而使用云呼叫中心的资源,进而可以实现和自有系统的联动,比如来电弹屏,或者单击电话号码自动呼出等。

核心过程如下:

  • 实现基于OAuth2的单点登录
  • 软电话SDK和自有客户端的集成
  • 实现来自客户端(浏览器端)的请求的转发

1.CRMDemo的登录

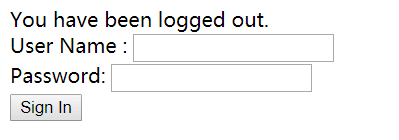

将CRMDemo下载下来后,根据项目中的README文件内的提示将demo运行起来,可看到如下登录页面:

CRMDemo登录页面

登录的uri:https://127.0.0.1:8443如果是通过公网登录端口号务必修改为HTTPS默认端口:443!CRM提供了自有的认证系统,该userName和passWord是CRM在初始化的时候写进数据库的,默认提供两组测试账号,User Name和Password分别是<Edward,1234>和<sissi,5678>。

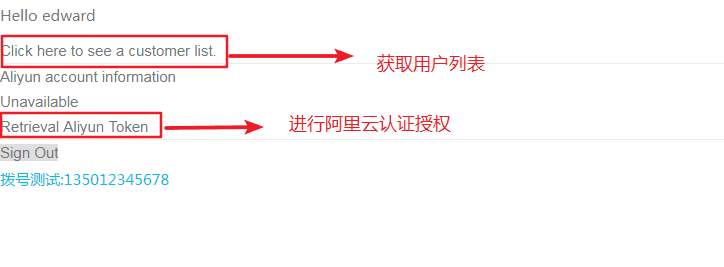

  • 点击”Click here to see a customer list.”获取用户列表;
  • 点击“Retrieval Aliyun Token”会跳转至阿里云认证页面;请注意:云呼叫中心使用HTTPS协议,所以务必使用HTTPS协议。

2.Oauth2认证

登录CRM之后,如需请求呼叫中心资源,请点击“Retrieval Aliyun Token”,跳转至阿里云系统认证页面,通过登录阿里云子账号完成认证授权(这里的子账号就是呼叫中心的坐席人员登录的账号,新建坐席时会收到邮件,邮件中包含了坐席登录呼叫中心的链接、账户名和密码);这里除了输入账号密码手动登录外,我们还提供了一种 服务端静默登录 的方式。

在此之前,请确认您已经按照README中的提示替换了CRMDemo项目中的Client ID、Client Secret和instanceId!

第一步:获取授权码(authorization code)

获取访问令牌的第一步是要获取用户授权码。应用需要通过浏览器将用户重定向到阿里云OAuth 2.0服务,认证成功之后,阿里云服务端会携带授权码(code)和state重定向至注册的回调地址。

请求样例:https://signin.aliyun.com/oauth2/v1/auth?response_type=code&response_mode=form_post&redirect_uri=https://127.0.0.1:8443/aliyun/auth/callback&client_id=120171021&state=75fb39a2-8b9f-49d6-9888-57a20ce8d7e5&codeChallenge=NTZ4wOaGVacs3oIk1sLfh8QWsF7CBfqTOEt3Sm1QJtzP3

  1. 换行列出是为了更好的展示:
  2. https://signin.aliyun.com/oauth2/v1/auth?
  3. response_type=code&
  4. response_mode=form_post&
  5. redirect_uri=https://127.0.0.1:8443/aliyun/auth/callback&
  6. client_id=120171021&state=75fb39a2-8b9f-49d6-9888-57a20ce8d7e5&
  7. codeChallenge=NTZ4wOaGVacs3oIk1sLfh8QWsF7CBfqTOEt3Sm1QJtzP3&access_type=offline
  8. 其中state设置为任意字符串,Auth Server会将请求中的state参数及取值放到重定向的request中。应用通过state参数可以实现各种目的,比如状态保持,发送nonce从而减少CSRF威胁等。

返回样例:https://127.0.0.1:8443/aliyun/auth/callback?code=NTZ4wOaGVacs3oIk1sLfh8QWsF7CBfqTOEt3Sm1QJtzP3&state=75fb39a2-8b9f-49d6-9888-57a20ce8d7e5

  1. 换行列出是为了更好的展示:
  2. GET HTTP/1.1 302 Found
  3. https://127.0.0.1:8443/aliyun/auth/callback?
  4. code=NTZ4wOaGVacs3oIk1sLfh8QWsF7CBfqTOEt3Sm1QJtzP3&
  5. state=75fb39a2-8b9f-49d6-9888-57a20ce8d7e5

第二步:用授权码换取访问令牌

当Auth Server重定向至回调地址后,首先对返回的state参数做校验,然后获得授权码(code)以及初始请求中设置的redirect_uri参数值和nonce参数值(Auth Server用来判断是否是同一个站点的请求),应用直接调用如下Endpoint(https://oauth.aliyun.com/v1/token)换取访问令牌 access_token,其包含了accessToken,refresh_token,credentials,idToken,userInfo等字段.

请求样例:http://oauth.aliyun.com/v1/token?client_id=120171021&grant_type=authorization_code&client_secret=E1QGQUDMSqRNcOO/WTt83vQ25Bdtb0LJYSm0fFdF0eY=&code=NTZ4wOaGVacs3oIk1sLfh8QWsF7CBfqTOEt3Sm1QJtzP3&redirect_uri=https://127.0.0.1:8443/aliyun/auth/callback&code_verifier=yuhT7azLRG2ZVTp5BEFWtVV5WzXWGswH2ZW0VwWrfOMoV

  1. 换行列出是为了更好的展示:
  2. http://oauth.aliyun.com/v1/token?
  3. client_id=120171021&
  4. grant_type=authorization_code&
  5. client_secret=E1QGQUDMSqRNcOO/WTt83vQ25Bdtb0LJYSm0fFdF0eY=&code=NTZ4wOaGVacs3oIk1sLfh8QWsF7CBfqTOEt3Sm1QJtzP3&
  6. redirect_uri=https://127.0.0.1:8443/aliyun/auth/callback&
  7. code_verifier=yuhT7azLRG2ZVTp5BEFWtVV5WzXWGswH2ZW0VwWrfOMoV
  1. 返回样例:
  2. {
  3. "request_id":"231863ac-21eb-4927-9214-853eca0fa9b8",
  4. "access_token":"eyJBY2Nlc3NLZXlJZCI6IlNUUy5DVUR6ckpGa3UxZmNUM1IyNFF1U25kTjd4IiwiQWNjZXNzS2V5U2VjcmV0IjoiQmlXcHBqVE5BcllQQUtQZDJmU0hVMnhWZmdqZWF2eldIV3lKaTU3alFraXQiLCJTZWN1cml0eVRva2VuIjoiQ0FJU2l3SjFxNkZ0NUIyeWZTaklvcGJ4TWNqK3E3UlVocVNJVmhYajFqUUVlZHhDaTR1Y21qejNJWHhLZVhkc0Flc2VzZmswbEdwWTd2c2VpWU1TR3NVZEhCT2ROWkFwdGl6dVFvcFlKOWl2Z2RlOHlKQlpvcERIY0RIaEEzeVc5Y3ZXWlBxRFA3RzVVL3l4YWxmQ3V6WnV5TC9oRDF1TFZFQ2tOcHY3NHZ3T0xLNUZQRytDWUNGQkdjMWRLeVo3dGNZZUxnR3hEL3UyTlFQd2lXZWllaWdjc3dGbjIyaDA0dmI5a0pURXRVZU8xQUtua2JGUCtkdXFlTVgyTGVzVVpjOGdEb2Z0ZzdFdEtQQ2ZqM1VLdGlJbnJ2a20wUFoyZ1JiQ3B0eUhHRjVYNmdtTFA5ZlAvOGRuUkEwQ1BQUmtSdkFZOUtPa3lxQWo2cmFEejltcmxnd2dMT2hUVnluUGtWTW5HMVpoa0lrYWdBRSswZDlmRUYxMlJOKzVPY2U2bGx3bnVQRjYweTdadStMbU5oRENrL2U5Yi9UZFYwTkRQZ0hxamd4ald6cTZsSThheWhXOGYzWDZtcHRZcmlHaVpuczBFUWpmOHpDMTRybXZWR2NkK284enVNYk1SdUZRblM5NDVsVUZEVmRIRmlvSzFlelNpci91T1Q1Si90KzhZYjhmZS9PR0ZjUkxqRE50cW1BVkdaNGVVUT09In0",
  5. "token_type":"AliyunSTS",
  6. "refresh_token":"1vpn8NKWBK2lLvhf",
  7. "id_token":"eyJhbGciOiJSUzI1NiIsImtpZCI6IkpDOXd4enJocUowZ3RhQ0V0MlFMVWZldkVVSXdsdEZodWk0TzFiaDY3dFUifQ.eyJleHAiOjE1MTY1OTY4MTYsInN1YiI6IjI0NjU2NDAzMDc1MzgyODA1NDUiLCJuYW1lIjoieWFubGVAcHJlLm9uYWxpeXVuLmNvbSIsInVwbiI6InlhbmxlQHByZS5vbmFsaXl1bi5jb20iLCJhdWQiOiI5MjAxNzEwMzEiLCJpc3MiOiJodHRwczpcL1wvb2F1dGguYWxpeXVuLmNvbSIsImRpZCI6IiIsImFpZCI6IjEwNzU4MDc1MzYyNjczMjUiLCJiaWQiOiIyNjg0MiIsImlhdCI6MTUxNjU5MzIxNn0.eIQfAXswTrGD8db7VOO2XBS4g16aQRPQxhG2qC4cse3_Av6JmAeKjZWYGrJF7vSix8Pw7pPA6Je4tg53Xx2fhksaQXehsRnFDjAga1RkmL5v9fYJ1ksAQS3lZ6I_8WZ5grx186pc2hjwKlo8LRqLJMg76MjsHSnuCLyYKLTouR1f1Iv4QFfSrR5UzWQhG0jBWaGjGIGKSBv1ouxjeD8ouQxn-EsIRkrEa8wQclOQuYny-IdjEzeUrIrbvlRAxoZJRigc7_sdyB6dmYCM6aZgEp1n2lugIN_lWyfipW8VecczNyfc2bZeqtb6kzwitS7_23-mTCFUFlmwIMqTurDbPw",
  8. "additional_information":{"refresh_token_id":9718},
  9. "expires_in":"3599"
  10. }
  11. 返回的参数中access_token是一个对象,其包含了accessToken,refresh_token,idToken等字段.
  12. * accessToken:有效时间最长为3小时,是一个base64-url encoded字符串,将其解析之后设置为credentials字段的值,也就是真正的访问令牌;
  13. * refresh_token:有效时间最长为2年,可以用来换取令牌;
  14. * userInfo:具体获取方式请查看该文档第四部分 其他说明

第三步:刷新访问令牌

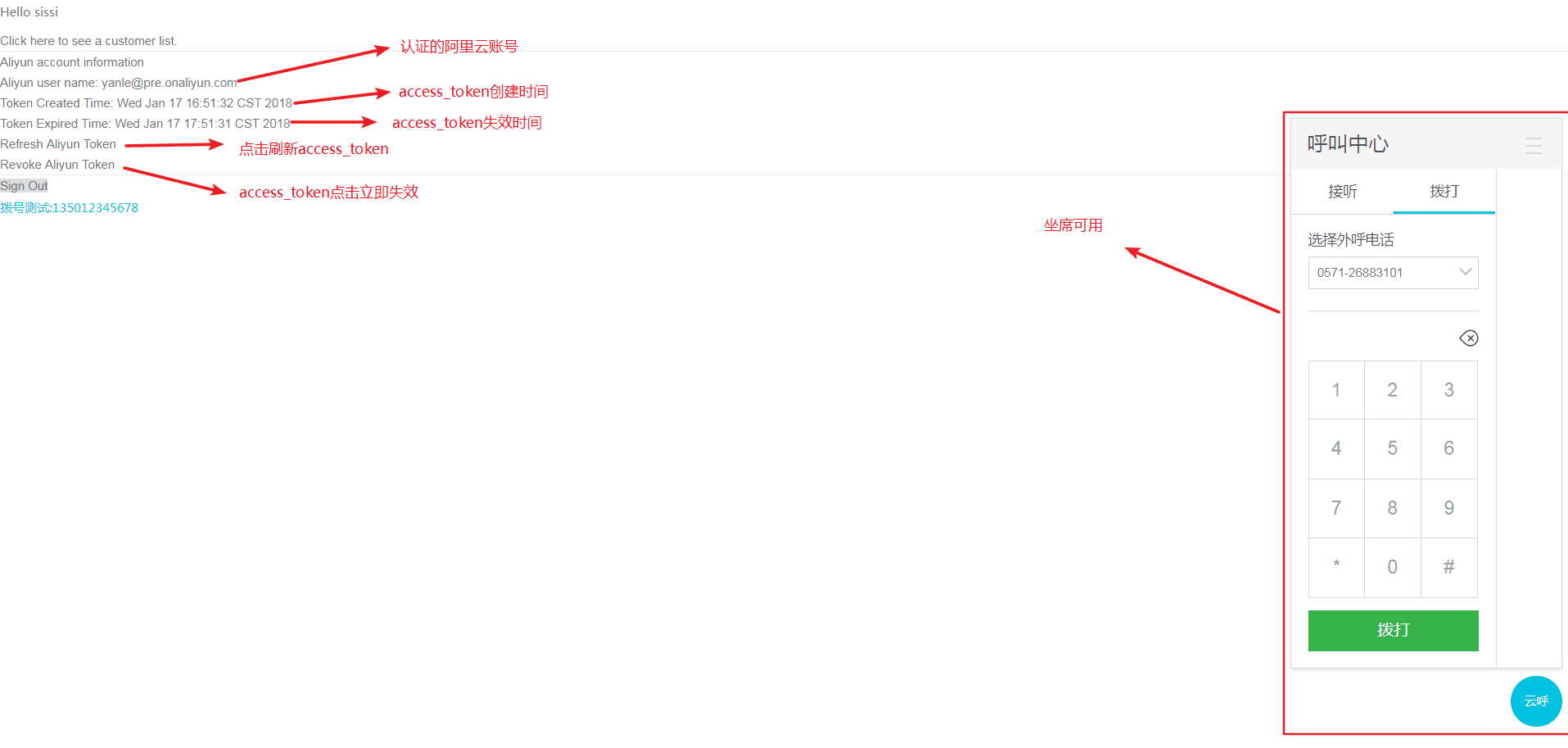

由于access_token默认有效时间为一小时,所以每隔一小时需要点击从而刷新令牌,就是使用refresh_token换取了一个新的access_token.请求样例:http://oauth.aliyun.com/v1/token?client_id=120171021&grant_type=refresh_token&client_secret=E1QGQUDMSqRNcOO/WTt83vQ25Bdtb0LJYSm0fFdF0eY=&refresh_token=1vpn8NKWBK2lLvhf&redirect_uri=/aliyun/refresh

  1. 换行列出是为了更好的展示:
  2. POST /v1/token HTTP/1.1
  3. Host: oauth.aliyun.com
  4. Content-Type: application/x-www-form-urlencoded
  5. http://oauth.aliyun.com/v1/token?
  6. client_id=120171021&
  7. grant_type=refresh_token&
  8. client_secret=E1QGQUDMSqRNcOO/WTt83vQ25Bdtb0LJYSm0fFdF0eY=&
  9. refresh_token=1vpn8NKWBK2lLvhf&
  10. redirect_uri=/aliyun/refresh
  11. 请求的返回值与用授权码换取访问令牌的返回值一致,但不包含refresh_tokenid_token。所以获取newToken之后需要把oldToken中的refresh_tokenid_token设置进newToken中,以便下次刷新访问令牌;

第四步:撤销令牌

如果您已经不打算再次调用呼叫中心的资源,点击“Revoke Aliyun Token”则会使您已经获取的阿里云AccessToken立即失效,如需再次请求呼叫中心资源只需要再次点击“Retrieval Aliyun Token”即可!请求实例:https://oauth.aliyun.com/v1/revoke?client_id=120171021&client_secret=E1QGQUDMSqRNcOO/WTt83vQ25Bdtb0LJYSm0fFdF0eY=&token=eyJBY2Nlc3NLZXlJZCI6IlNUUy5NTmpWbU1LVmNGajN6RGdXNjFGbmtXUUZaIiwiQWNjZXNzS2V5U2VjcmV0IjoiN0VFVEttb1pMWXZneGpaRUVHVGd2WFdUUFh4UG5hN1NTTFBuc3QyMkt6ZFMiLCJTZWN1cml0eVRva2VuIjoiQ0FJU2l3SjFxNkZ0NUIyeWZTaklySTNmSGRmNXBvbEM4YWpZZUdMV3N6WmtTdUZIdUpUdHVEejNJWHhLZVhkc0Flc2VzZmswbEdwWTd2c2VpWU1TR3NVZEhCT2ROWkFwdGk2ZWJZdFlKOWl2Z2RlOHlKQlpvcERIY0RIaEEzeVc5Y3ZXWlBxRFA3RzVVL3l4YWxmQ3V6WnV5TC9oRDF1TFZFQ2tOcHY3NHZ3T0xLNUZQRytDWUNGQkdjMWRLeVo3dGNZZUxnR3hEL3UyTlFQd2lXZWllaWdjc3dGbjIyaDA0dmI5a0pURXRVZU8xQUtua2JGUCtkdXFlTVgyTGVzVVpjOGdEb2Z0ZzdFdEtQQ2ZqM1VLdGlJbnJ2a20wUFoyZ1JiQ3B0eUhHRjVYNmdtTFA5ZlAvOGRuUkEwQ1BQUmtSdkFZOUtPa3lxQWo2cmFEejltcmxnd2dMT2hUVnluUGtWTW5HMVpoa0lrYWdBR1Y5bS9tR0FOcWgwTnhmWHJaeUxmSkxZSkVYRHkwQjhtYUlKV0hGY0htNHc2bTI0dFlLczlBV1VBbXpWQndFVlFyS1d5RFB4alFVSUR4SlJWSmthZ3JsRDRKbitrZjBVNEVWaFVITFRLVmRGTFBObWpCWWJhUjFzTDd5d1VhSE51bVNTdTA4OERmVkYzSldKVThHRnVtRDJzL2hTRjNpRHRPcENneXc5Sk1Vdz09In0&redirect_uri=/aliyun/revoke

  1. 换行列出是为了更好的展示:
  2. https://oauth.aliyun.com/v1/revoke?
  3. client_id=120171021&
  4. client_secret=E1QGQUDMSqRNcOO/WTt83vQ25Bdtb0LJYSm0fFdF0eY=&
  5. token=eyJBY2Nlc3NLZXlJZCI6IlNUUy5NTmpWbU1LVmNGajN6RGdXNjFGbmtXUUZaIiwiQWNjZXNzS2V5U2VjcmV0IjoiN0VFVEttb1pMWXZneGpaRUVHVGd2WFdUUFh4UG5hN1NTTFBuc3QyMkt6ZFMiLCJTZWN1cml0eVRva2VuIjoiQ0FJU2l3SjFxNkZ0NUIyeWZTaklySTNmSGRmNXBvbEM4YWpZZUdMV3N6WmtTdUZIdUpUdHVEejNJWHhLZVhkc0Flc2VzZmswbEdwWTd2c2VpWU1TR3NVZEhCT2ROWkFwdGk2ZWJZdFlKOWl2Z2RlOHlKQlpvcERIY0RIaEEzeVc5Y3ZXWlBxRFA3RzVVL3l4YWxmQ3V6WnV5TC9oRDF1TFZFQ2tOcHY3NHZ3T0xLNUZQRytDWUNGQkdjMWRLeVo3dGNZZUxnR3hEL3UyTlFQd2lXZWllaWdjc3dGbjIyaDA0dmI5a0pURXRVZU8xQUtua2JGUCtkdXFlTVgyTGVzVVpjOGdEb2Z0ZzdFdEtQQ2ZqM1VLdGlJbnJ2a20wUFoyZ1JiQ3B0eUhHRjVYNmdtTFA5ZlAvOGRuUkEwQ1BQUmtSdkFZOUtPa3lxQWo2cmFEejltcmxnd2dMT2hUVnluUGtWTW5HMVpoa0lrYWdBR1Y5bS9tR0FOcWgwTnhmWHJaeUxmSkxZSkVYRHkwQjhtYUlKV0hGY0htNHc2bTI0dFlLczlBV1VBbXpWQndFVlFyS1d5RFB4alFVSUR4SlJWSmthZ3JsRDRKbitrZjBVNEVWaFVITFRLVmRGTFBObWpCWWJhUjFzTDd5d1VhSE51bVNTdTA4OERmVkYzSldKVThHRnVtRDJzL2hTRjNpRHRPcENneXc5Sk1Vdz09In0&
  6. redirect_uri=/aliyun/revoke

3.坐席工作台

功能说明

软电话SDK 提供了所有和座席相关的功能,比如接打电话、转接、查看通话记录个人数据等,通过把软电话SDK集成到自有系统中,可以实现和自有系统的联动,比如来电弹屏或者单击电话号码自动呼出等。为了达成这一目标

实现来自客户端(浏览器端)的请求转发

  • 在CRM中对于坐席工作台的所有功能使用都是通过引入的 软电话SDK 实现的,在软电话SDK的使用过程中,会发起多个请求到CccController(也就是自有业务系统的服务端),在CccController中调用OpenAPI来访问呼叫中心的资源。
  • 请求示例:https://127.0.0.1:8443/aliyun/ccc/api?action=ListSkillGroupsOfUser

  • 首先引入以下Jar包

  1. <dependency>
  2. <groupId>com.aliyun</groupId>
  3. <artifactId>aliyun-java-sdk-core</artifactId>
  4. <version>3.7.1</version>
  5. </dependency>
  • CccController中的示例代码
  1. DefaultProfile profileBear = DefaultProfile.getProfile(REGION);
  2. profileBear.addEndpoint(ENDPOINT, REGION, PRODUCT, DOMAIN);
  3. BearerTokenCredentials bearerTokenCredentials =
  4. new BearerTokenCredentials(accessToken);
  5. DefaultAcsClient accessTokenClient = new DefaultAcsClient(profileBear, bearerTokenCredentials);
  6. accessTokenClient.setAutoRetry(false);
  7. /**
  8. * 使用CommonAPI调用POP API时,和使用传统产品SDK相比,请求和返回参数的格式都有所不同,因此需要进行一定的格式转换。
  9. */
  10. CommonRequest commonRequest = new CommonRequest();
  11. commonRequest.setDomain(DOMAIN);
  12. commonRequest.setVersion(VERSION);
  13. commonRequest.setAction(action);
  14. JSONObject jsonObject = JSONObject.parseObject(request);
  15. for (Entry<String, Object> entry : jsonObject.entrySet()) {
  16. String key = entry.getKey().trim();
  17. if (key.length() > 1) {
  18. key = key.substring(0, 1).toUpperCase() + key.substring(1);
  19. } else if (key.length() == 1) {
  20. key = key.toUpperCase();
  21. } else {
  22. continue;
  23. }
  24. commonRequest.putQueryParameter(key, entry.getValue().toString());
  25. }
  26. commonRequest.putQueryParameter("accessToken", accessToken);
  27. CommonResponse response = null;
  28. try {
  29. response = accessTokenClient.getCommonResponse(commonRequest);
  30. System.out.println(JSONObject.toJSONString(response.getData()));
  31. } catch (ClientException e) {
  32. logger.error("Failed to invoke open API, request=" + JSON.toJSONString(commonRequest), e);
  33. throw new CallCenterServiceException(e.getRequestId(), e.getErrCode(), e.getMessage());
  34. }

4.其他说明

关于 Client ID、Client Secret和instanceId

  1. 在集成测之前请先参考 Oauth2集成应用注册, 以便获取Client ID 和 Client Secret(二者唯一的标示了您的应用,请注意保密)以及redirect_uri(请注意云呼叫中心使用WebRTC协议进行语音传输,因此redirect_uri必须使用HTTPS协议。)
  2. 当您获取到了Client ID 和 Client Secret那说明您的应用已经注册成功,接下来您需要用您自己的Client ID 和 Client Secret替换掉应用的属性文件中的对应值,并且获取到您呼叫中心的instanceId,替换掉home.html文件中的对应值!
  3. 关于instanceId的获取,可以查看左侧文档目录中的 开发指南-简介 中的说明。

关于阿里云一年内免登陆策略的说明

由于access_token默认有效时间为一小时,refreshToken有效期为一年,所以需要先获取refreshToken,然后将其保存,以后每次就可以不用去阿里云认证就可以用refreshToken换取AccessToken.那如何获取refreshToken呢?就是在上面的第二步,Auth Server重定向至回调地址的时候,其access_token字段中就包含了refreshToken.请注意云呼叫中心使用WebRTC协议进行语音传输,因此自有业务系统务必使用HTTPS协议。

根据access_token通过调用接口获取userInfo

接口地址:https://oauth.aliyun.com/v1/userinfo

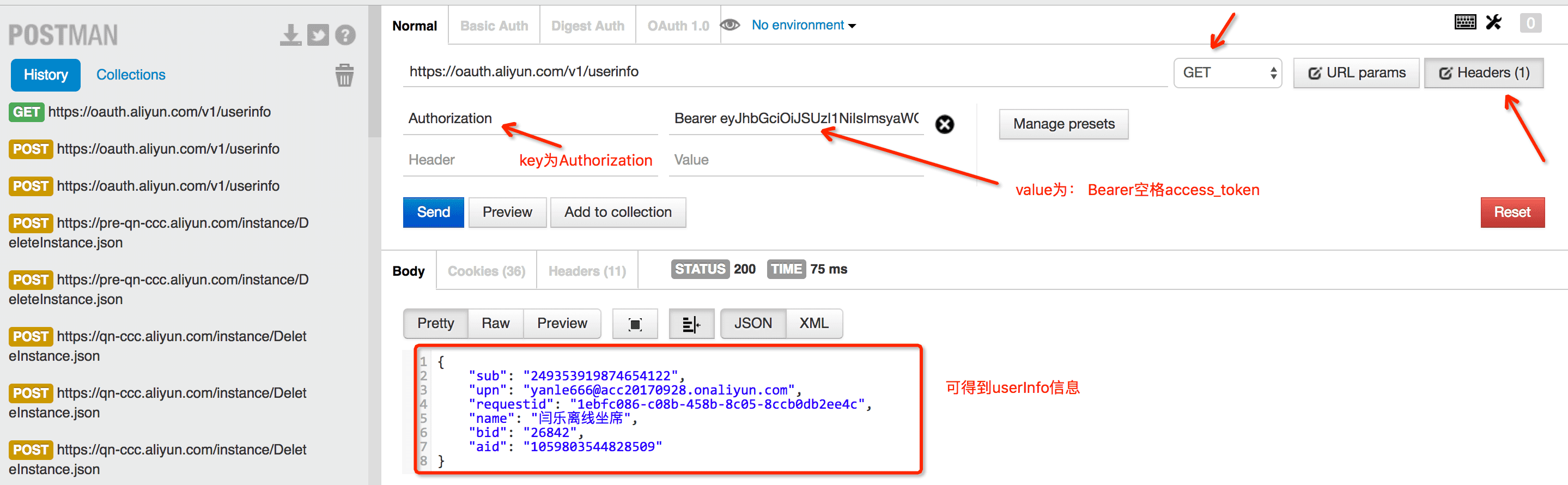

可通过直接调用接口的形式,需要在请求头Header中增加一个参数Authorization,值为 Bearer ${access_token},即 Bearer空格access_token,如下图所示:
