本文介绍单值图操作步骤及案例。

简介

单值图可以用于突出显示单个数值。单值图的类型包括:
  • 矩形框:用于展示一般数值。
  • 刻度盘:用于查看数值与设定阈值的接近程度。
  • 同比环比图:用于查看同比和环比函数的SQL查询结果,分析语法请参考同比和环比函数

默认选择矩形框图显示。矩形框图作为最简单直接的数据表现形式,直观清晰地将某一个点上的数据展示出来,一般用于表示某一个时间点上的关键信息。针对比例类指标的显示,可选用刻度盘类型。

基本构成如下:
  • 数值
  • 单位(可选)
  • 描述(可选)
  • 图表类型

操作步骤

  1. 登录日志服务控制台
  2. Project列表区域,单击目标Project。
  3. 日志存储 > 日志库页签中,单击目标Logstore。
  4. 输入查询分析语句,选择时间范围后单击查询/分析
  5. 统计图表页签中,单击单值图-001图标。
  6. 属性配置页签中,配置图表属性。
    说明 日志服务单值图会自动根据数值大小进行归一化操作,例如230000会被处理为230K,如果需要自己定义数值格式,请通过数学计算函数在实时分析阶段进行处理。
    • 矩形框配置说明:
      参数 说明
      图表类型 选择矩形框,将查询结果以矩形框形式展示。
      数值列 默认选择该列的第一行数据进行展示。
      单位 数据的单位。
      单位字号 单位的字号,可以拖动调整。取值范围为10px~100px。
      数值描述 数值的描述。
      数值描述字号 数值描述的字号,可以拖动调整。取值范围为10px~100px。
      格式化 将数据按照指定格式进行显示。
      字号 数值的字号,可以拖动调整。取值范围为10px-100px。
      字体颜色 数字和文字的颜色,可以选择默认颜色或自定义设置。
      背景颜色 背景的颜色,可以选择默认颜色或自定义设置。
    • 刻度盘配置说明:
      参数 说明
      图表类型 选择刻度盘,将查询结果以刻度盘形式展示。
      实际值 默认选择该列的第一行数据进行展示。
      单位 刻度盘数值的单位。
      字号 数值和单位的字号,取值范围为10px~100px。
      对比值 选择待对比的字段,在图表中显示该字段对应的值。
      对比值字号 对比值的字号。
      对比值单位 对比值的单位。
      数值描述 数值的描述。
      数值描述字号 数值描述的字号,可以拖动调整。取值范围为10px~100px。
      刻度盘最大值 刻度盘显示刻度的最大值,默认为100。
      最大值所在列 打开使用查询结果时,刻度盘最大值变成最大值所在列,取值可以从查询结果中选取。
      使用查询结果 使用查询结果的情况下,总值可以从查询结果中选取。
      格式化 将数据按照指定格式进行显示。
      颜色区域个数 即将刻度盘分为几个数值区域,每个区域以不同颜色表示。

      颜色区域个数取值范围为2、3、4、5,默认为3个颜色区域。

      区域最大值 刻度盘数值区域的最大值,最后一个区域最大值默认为刻度盘最大值,不需要指定。打开使用查询结果时,区域最大值变成区域占比率
      说明 刻度盘默认3个颜色区域,且区域范围默认均分,如果您调整了颜色区域个数,不会改变默认区域的范围,您需要根据需求重新指定每个区域的最大值。
      字体颜色 数值在仪表盘中显示的颜色。
      区域 默认3个区域,对应的颜色分别为蓝、黄和红。

      如果您将颜色区域个数更改为3个以上,新增的区域默认为蓝色,您可以重新调整各个区域的颜色。

    • 同比环比图配置说明:
      参数 说明
      图表类型 选择同比环比图,将查询结果以同比环比图形式展示。
      显示值 显示在同比环比图中心的数值,一般设置为同比环比函数中当前时段的统计结果。
      对比值 用于和阈值比较的数值,一般设置为同比环比函数中当前时段和之前时段的对比结果。
      字号 显示值的字号,取值范围为10px~100px。支持配置字号自适应
      单位 显示值的单位。
      单位字号 显示值单位的字号,取值范围为10px~100px。
      比较值单位 比较值的单位。
      比较值字号 比较值及其单位的字号,取值范围为10px~100px。
      数值描述 对显示的数值及增长趋势的描述,显示在数值下方。
      数值描述字号 数值描述的字号,取值范围为10px~100px。
      趋势比较阈值 用于衡量对比值变化趋势的数值。
      例如对比值为-1:
      • 设置趋势比较阈值为0,页面会显示下降箭头,表示数值变化呈下降趋势。
      • 设置趋势比较阈值为-1,系统认为数据无变化,页面不显示变化趋势。
      • 设置趋势比较阈值为-2,页面显示上升箭头,表示数值变化呈上升趋势。
      显示值格式化 将数据按照指定格式进行显示。
      对比值格式化 将对比值格式化显示。
      字体颜色 显示值和数值描述的字体颜色。
      增长字体颜色 对比值大于阈值时,对比值显示的字体颜色。
      增长背景颜色 对比值大于阈值时,显示的背景颜色。
      下降字体颜色 对比值小于阈值时,对比值显示的字体颜色。
      下降背景颜色 对比值小于阈值时,显示的背景颜色。
      相等背景颜色 对比值等于阈值时,显示的背景颜色。

示例

执行以下查询分析语句查看访问量,并以图表方式展示分析结果。

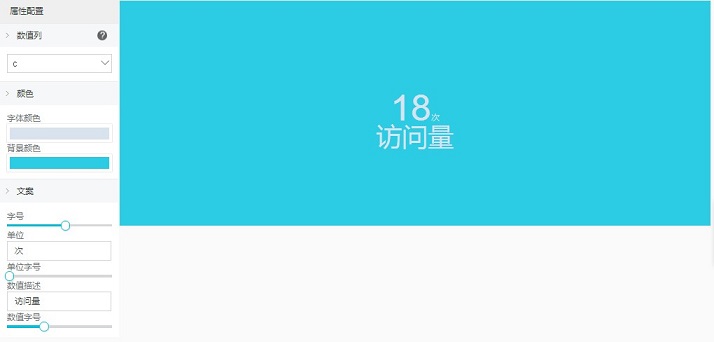

  • 矩形框
    * | select count(1) as pv
    矩形框
  • 刻度盘
    * | select count(1) as pv
    同比环比图
  • 同比环比图
    查看今天与昨天访问量的对比:
    * | select diff[1],diff[2], diff[1]-diff[2] from (select compare( pv , 86400) as diff from (select count(1) as pv from log))
    刻度盘
