弧线图
一、 功能概述
弧线图是一种常用的数据可视化图表，通过弧线的方式展示数据节点之间的关系和流量分布，帮助使用者更好地理解和分析复杂的关系网络。它将节点沿一维轴线排列，节点之间的关系则通过跨越这些节点的弧线来表示，弧线的粗细或颜色可以编码关系的强度或类型。
主要优势:
可视化复杂关系: 能够清晰地展示多个实体（节点）之间的连接关系，尤其适用于网络结构数据。
突出关键节点和连接: 通过节点大小或弧线粗细，可以直观地识别出网络中交互最频繁或最重要的节点和路径。
发现模式和趋势: 有助于揭示数据中的模式、流量走向和关联关系，例如社区结构、瓶颈或主要交互路径。
直观有效: 为使用者提供了一种直观、有效的方式来探索和理解关系型数据。
典型应用场景:
弧线图适用于需要展示和分析具有明确来源和目标关系的场景，例如：
销售数据分析: 分析不同区域之间或产品之间的调拨关系及数量。
金融市场分析: 展示不同金融机构间的资金流动或交易关系。
交通网络分析: 可视化城市间或站点间的人流、物流走向和流量。
网络安全分析: 分析网络中不同IP地址或服务器间的通信模式和数据流量。

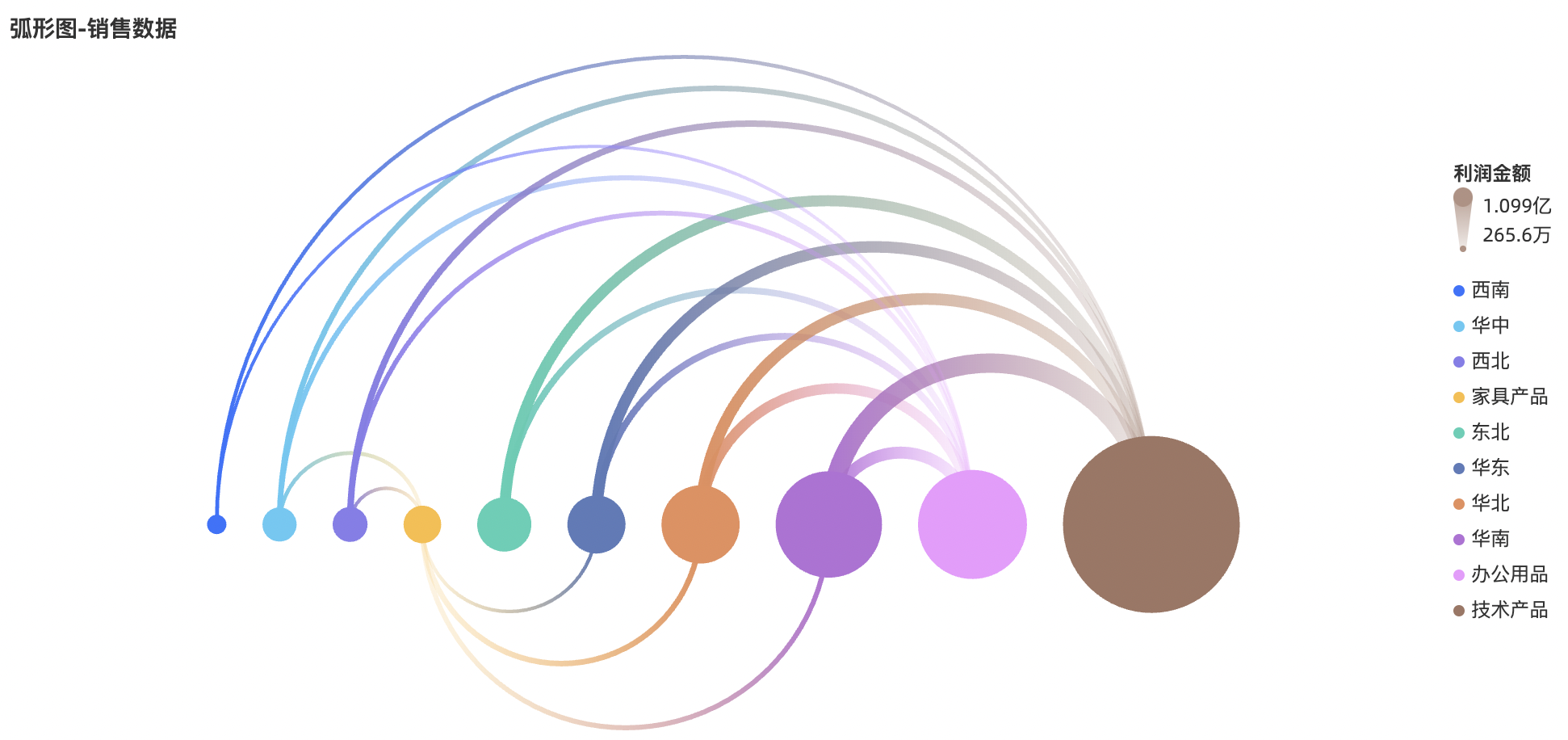

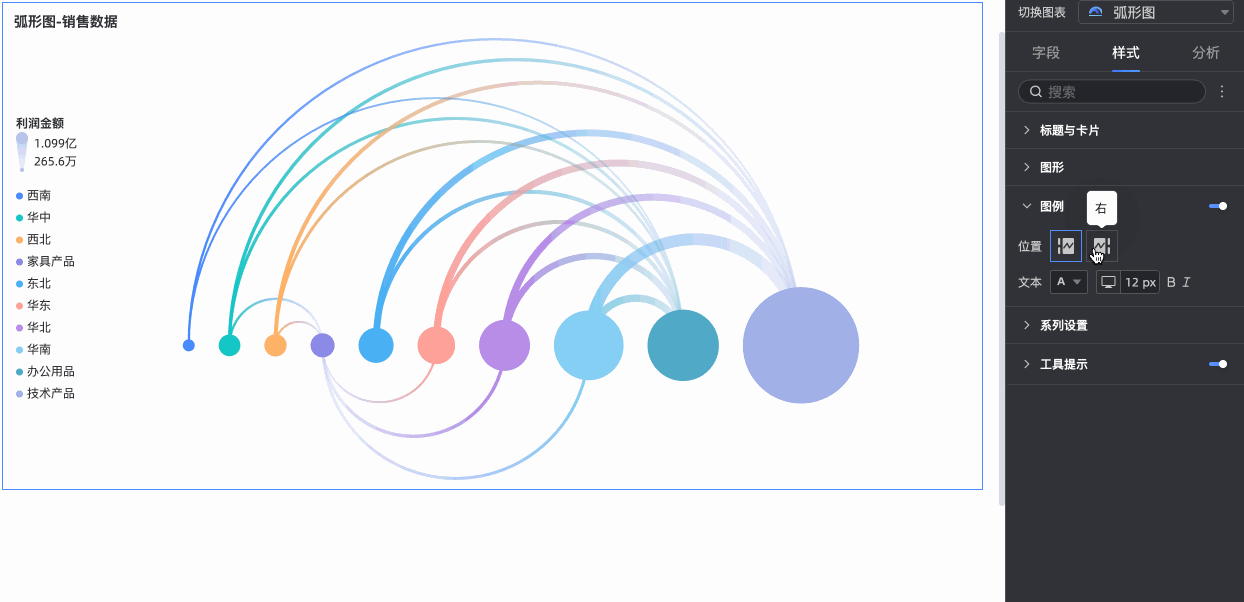

社交网络分析: 展示用户之间的互动关系。效果图示例：
二、 使用限制
为了确保弧线图的正确和有效展示，请注意以下字段配置要求：
弧线图主要由以下三个关键字段（数据角色）组成：
来源/维度 (Source/Dimension)：定义关系弧线的起始节点。此数据角色只能选择 1个 维度字段（例如：发货区域、源IP地址）。
目标/维度 (Target/Dimension)：定义关系弧线的终止节点。此数据角色也只能选择 1个 维度字段（例如：收货区域、目标IP地址）。
连线值/度量 (Link Value/Measure)：提供一个数值，用于决定弧线连接的视觉表现（通常是弧线的粗细或颜色强度），代表关系的强度或流量大小。此数据角色只能选择 1个 度量字段（例如：销售额、连接次数）。
三、 操作步骤
前提条件: 您需要先在Quick BI中创建一个仪表板。
1. 图表字段配置
在仪表板编辑界面的“数据”标签页，从左侧的字段列表中选择所需的维度和度量字段，将其拖拽或双击添加至图表配置区的相应数据角色：
来源/维度: 将定义关系起点的维度字段（如“区域”）拖拽至此区域。
目标/维度: 将定义关系终点的维度字段（如“产品类型”或另一个“区域”字段实例）拖拽至此区域。
连线值/度量: 将表示关系强度的度量字段（如“区域总销售额”）拖拽至此区域。

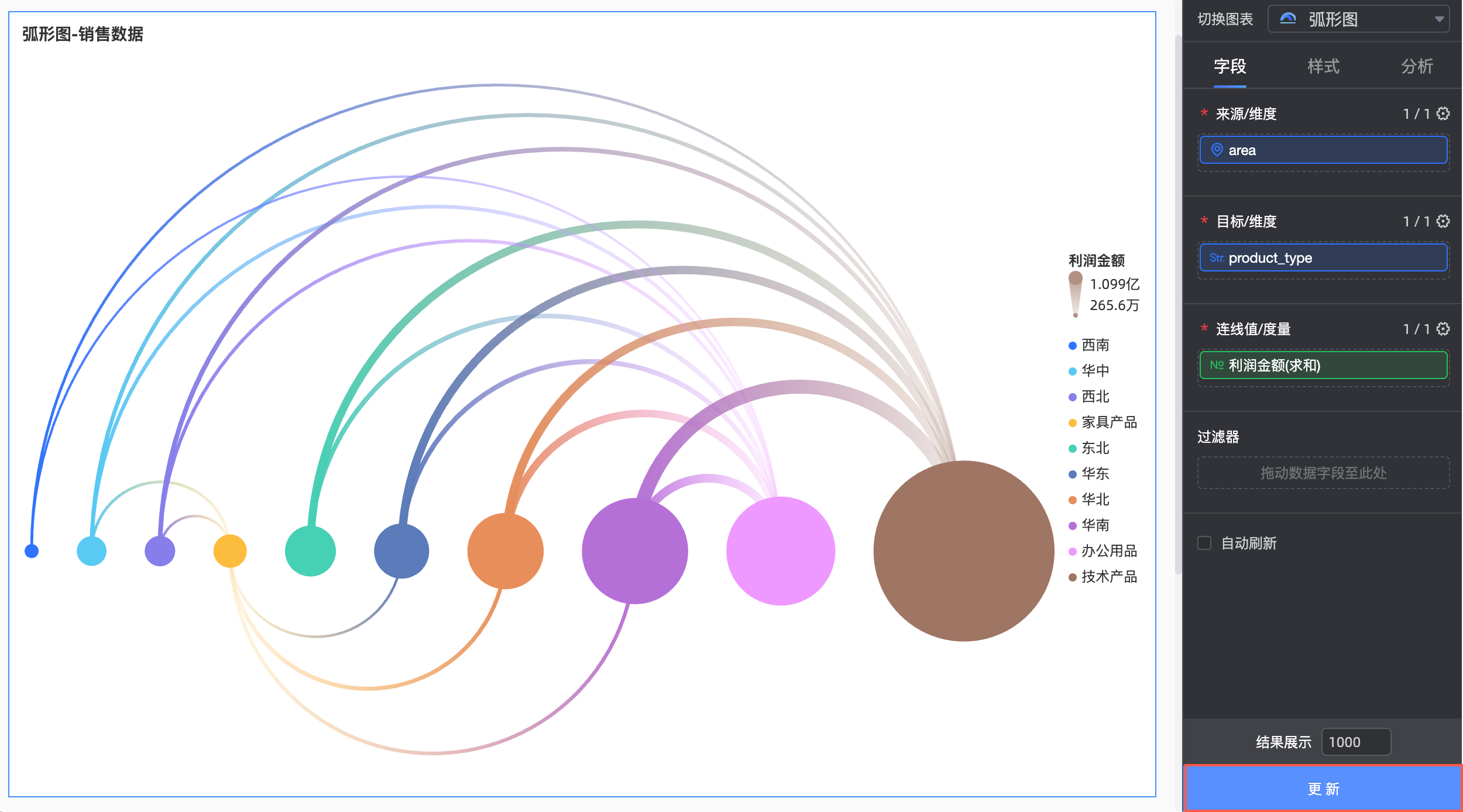

配置完成后，单击“更新”按钮，图表将根据所选字段进行渲染。

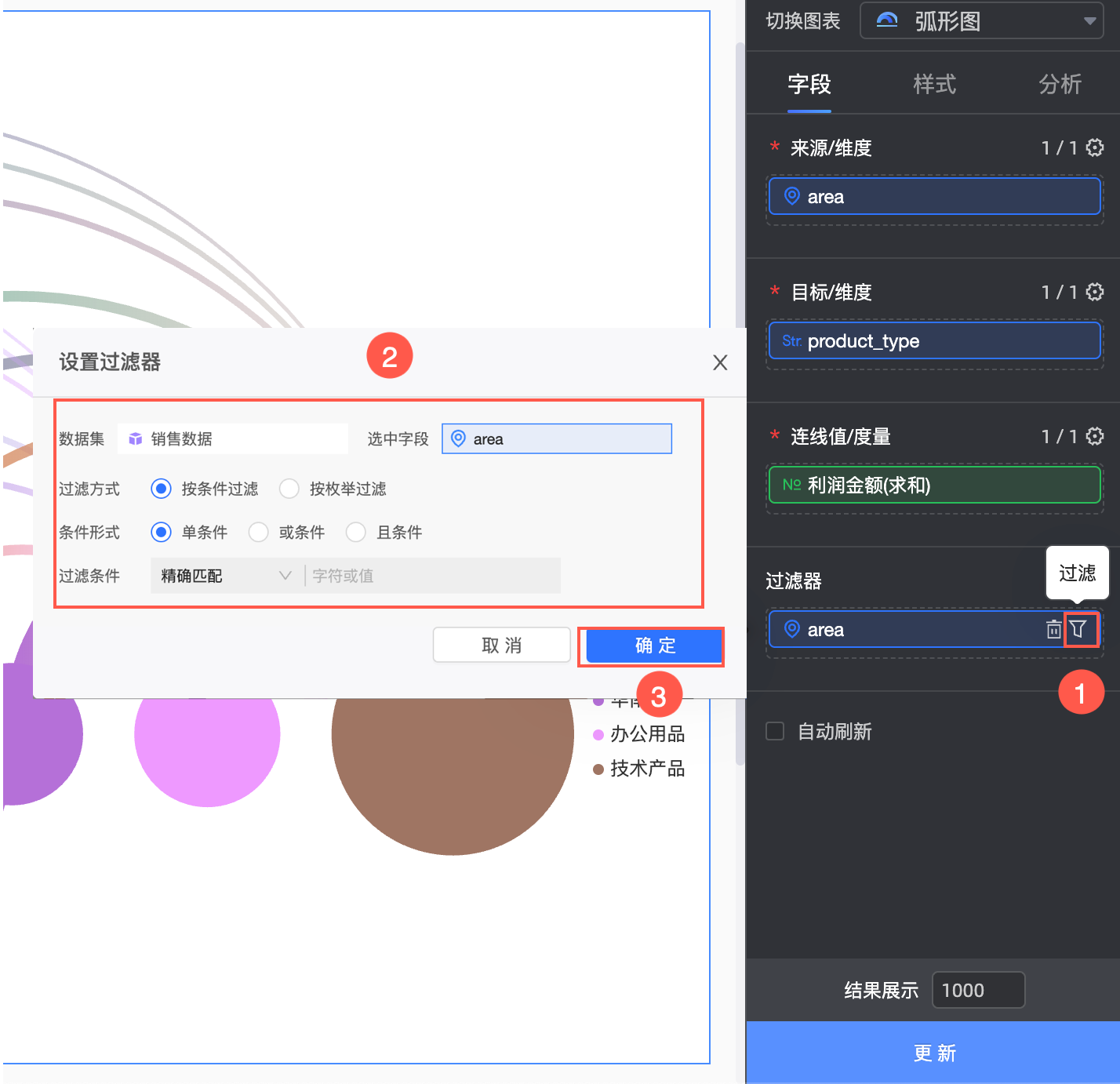

您还可以根据需要设置“过滤器”来筛选展示的数据，或配置“自动刷新”使图表数据按设定间隔自动更新。
2. 图表样式配置
在右侧的“样式”配置面板中，您可以对弧线图的视觉表现进行详细设置。通用图表样式配置（如标题区）请参见Quick BI的通用文档。

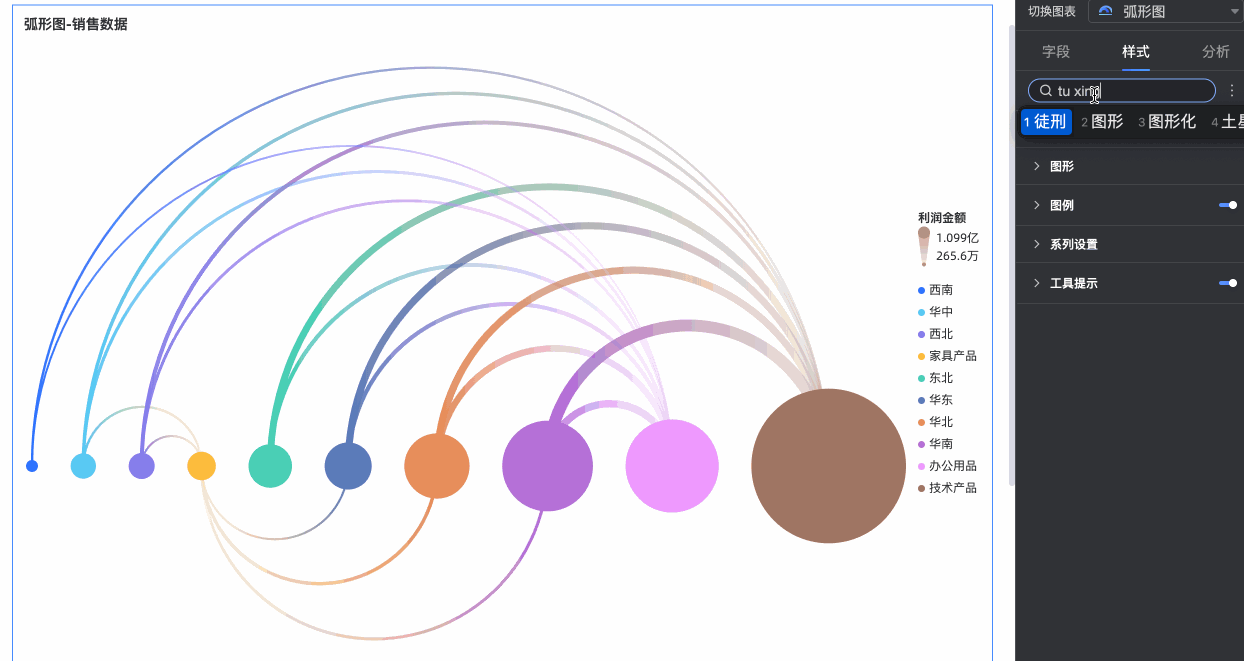

您可以在配置区顶部的搜索框中输入关键字快速查找配置项进行配置。同时单击右侧
图表支持操作展开/收起全部类别。
在图形区域中可自定义配置。

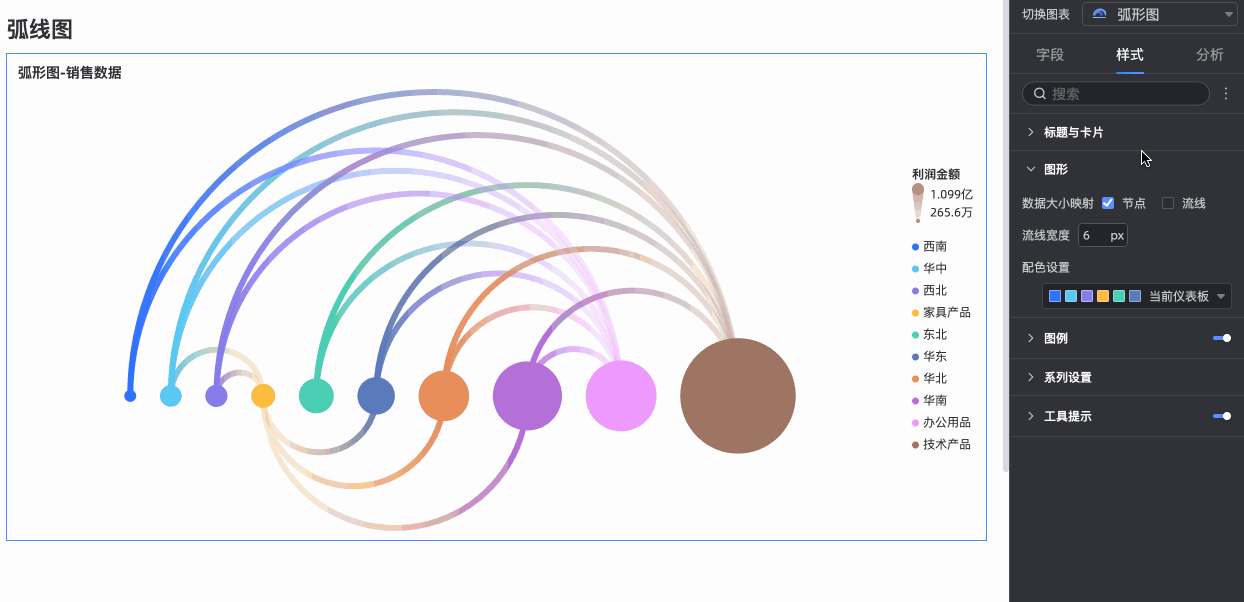

数据大小映射可支持多选节点和流线的两种方式，不勾选流线选项时可自定义流线宽度，默认值为6px，峰值为12px,谷值为2px。

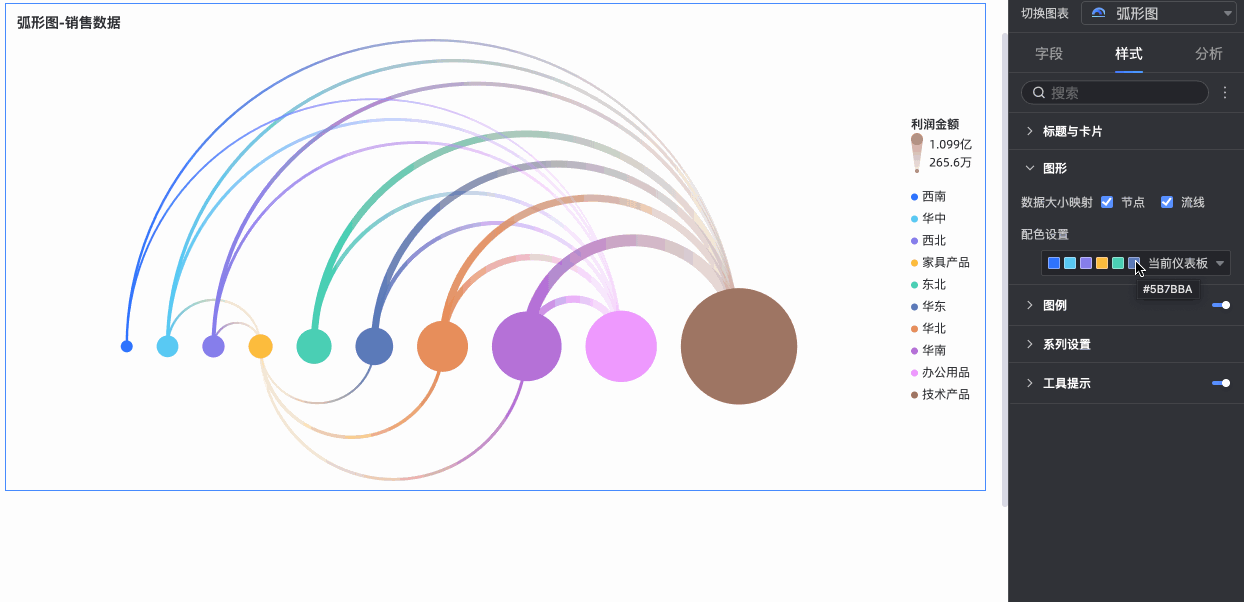

在图形内可根据需求自定义修改配色。
在图例中设置文本显示位置和文本设置。

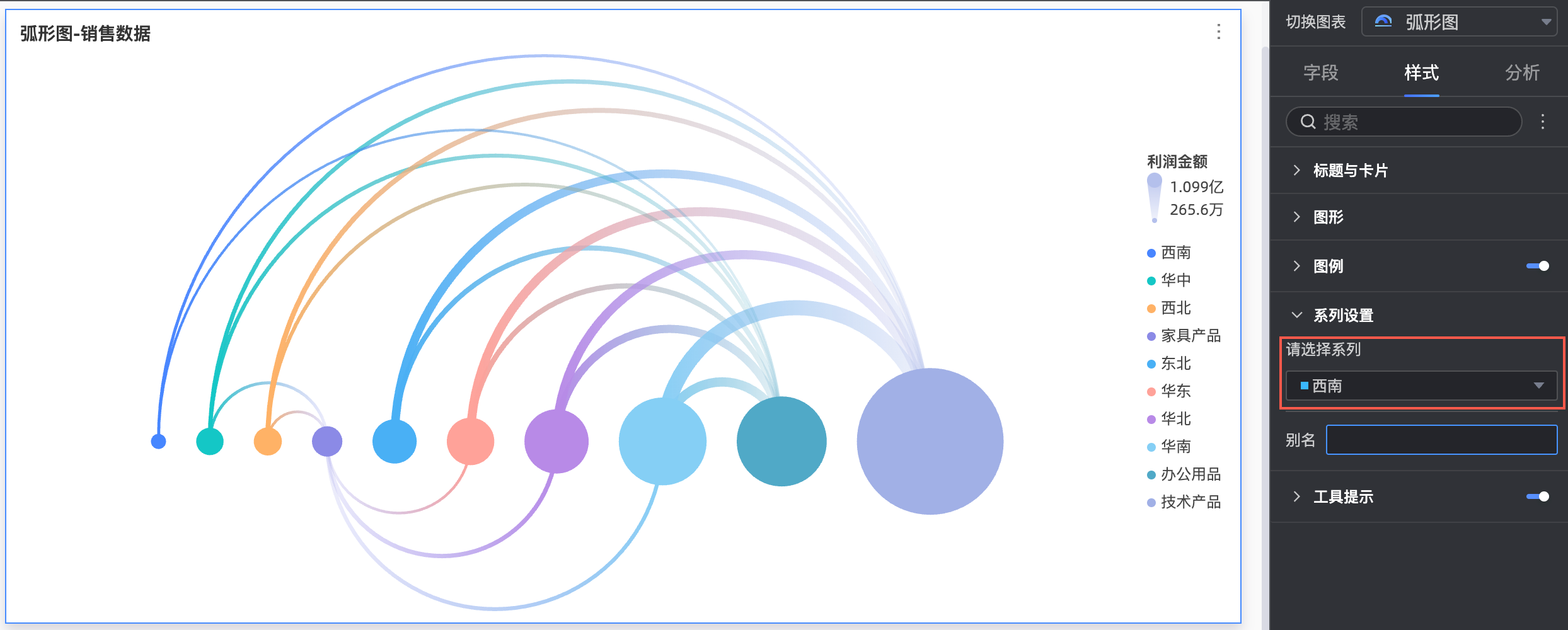

在系列设置中，设置系列样式。
图表配置项 | 配置项说明 |
请选择系列 | 根据业务场景选择维度或度量项。 |

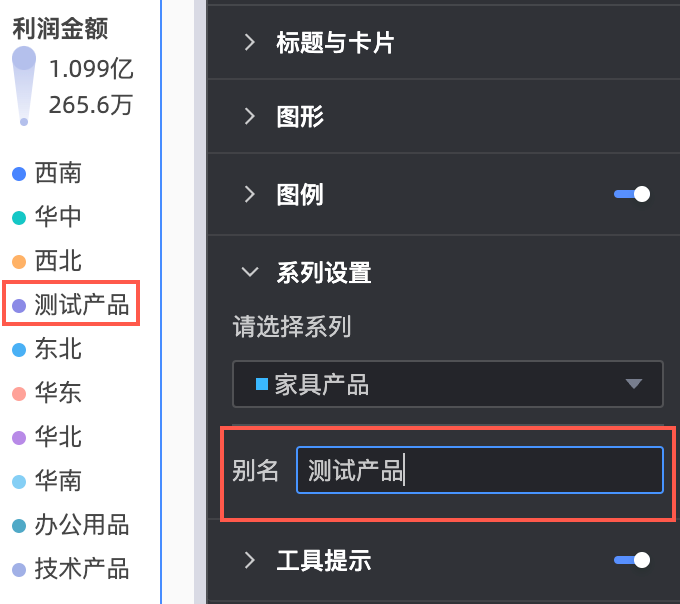

别名 | 支持对系列名称进行别名设置，例如：
|

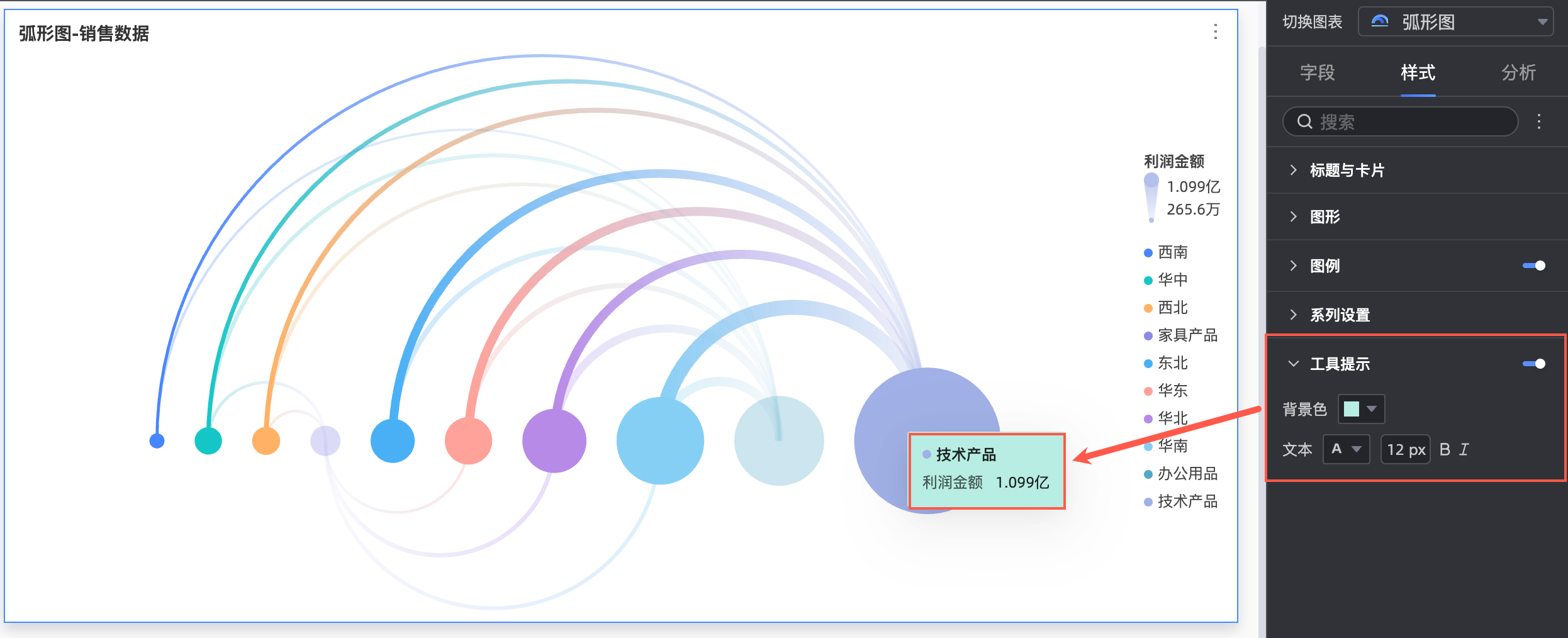

在工具提示中，设置提示的背景色和文本样式。
四、 后续步骤
分享仪表板: 当您完成弧线图的配置并将其放置在仪表板上后，如果其他人需要查看，您可以将整个仪表板分享给特定的用户或用户组。
创建数据门户: 对于需要制作复杂、带有导航菜单的专题分析类应用，您可以将包含弧线图的仪表板集成到Quick BI的数据门户中。
