柱图
功能概述
柱图是Quick BI中隶属于“柱/条图类”的一种基础且常用的可视化组件。它主要通过垂直柱子的高度来表示数值的大小，非常适用于比较不同类别数据之间的差异、展示数据随分类或时间（离散）的变化趋势，以及进行数据的分布分析。
核心优势
柱图在于其简单直观，用户可以通过柱子的高低快速比较数值大小，轻松识别关键数据点和模式。Quick BI中的柱图功能强大，支持：
多种形态：包括基本柱图、堆积柱状图（显示总量及构成）、百分比堆积柱状图（显示各部分占比）。
丰富的样式配置：可自定义柱体宽度、圆角、颜色（支持渐变）、图形填充（用图标代替柱子）、标签、图例、坐标轴（支持双Y轴）、缩略轴等。
便捷的计算能力：支持快速配置同环比、累计计算。
增强分析功能：支持添加辅助线、趋势线，进行数据标注、交互式钻取、联动、跳转，以及智能洞察（如预测、异常检测）等高级分析。
典型应用场景
适用于直观对比离散类别数据差异，如月度销售额、产品销量排名、地区业绩分布。
使用限制
为确保柱图的正确配置和展示，请注意以下使用限制：
字段配置要求：
类别轴/维度：至少需要拖入 1个 维度字段，用于定义柱子的分类依据（如省份、产品类型）。
值轴/度量：至少需要拖入 1个 度量字段，用于决定柱子的高度（如订单数量、利润金额）。
颜色图例/维度：最多只能 拖入 1个 维度字段，用于对同一类别下的柱子按该维度进行颜色区分（如运输方式）。注意：只有当 值轴/度量 区域仅有1个度量字段时，才能启用颜色图例/维度。
分面模式限制：
当在 拆分/维度 区域添加了字段（仅支持1个字段添加）以启用分面模式（即将图表按该维度拆分成多个子图）时：
该拆分字段的高级计算仅支持TopN或无。
样式配置中，坐标轴不支持设置双Y轴，辅助展示不支持设置缩略轴。
分析功能中，仅支持数据交互（如联动），不支持高级设置、分析预警、标注、智能洞察等。
图形填充限制：
使用“图片字段”进行图形填充时，数据集中必须包含该图片字段，且字段类型已正确设置为“图片”。
操作步骤
在仪表板编辑模式下，添加并配置柱图的主要步骤如下：
添加图表
在仪表板编辑界面的左侧图表列表中，找到“柱/条图类”。
选择对应“柱图”并将其拖拽到画布上。
配置数据字段
选择维度和度量：

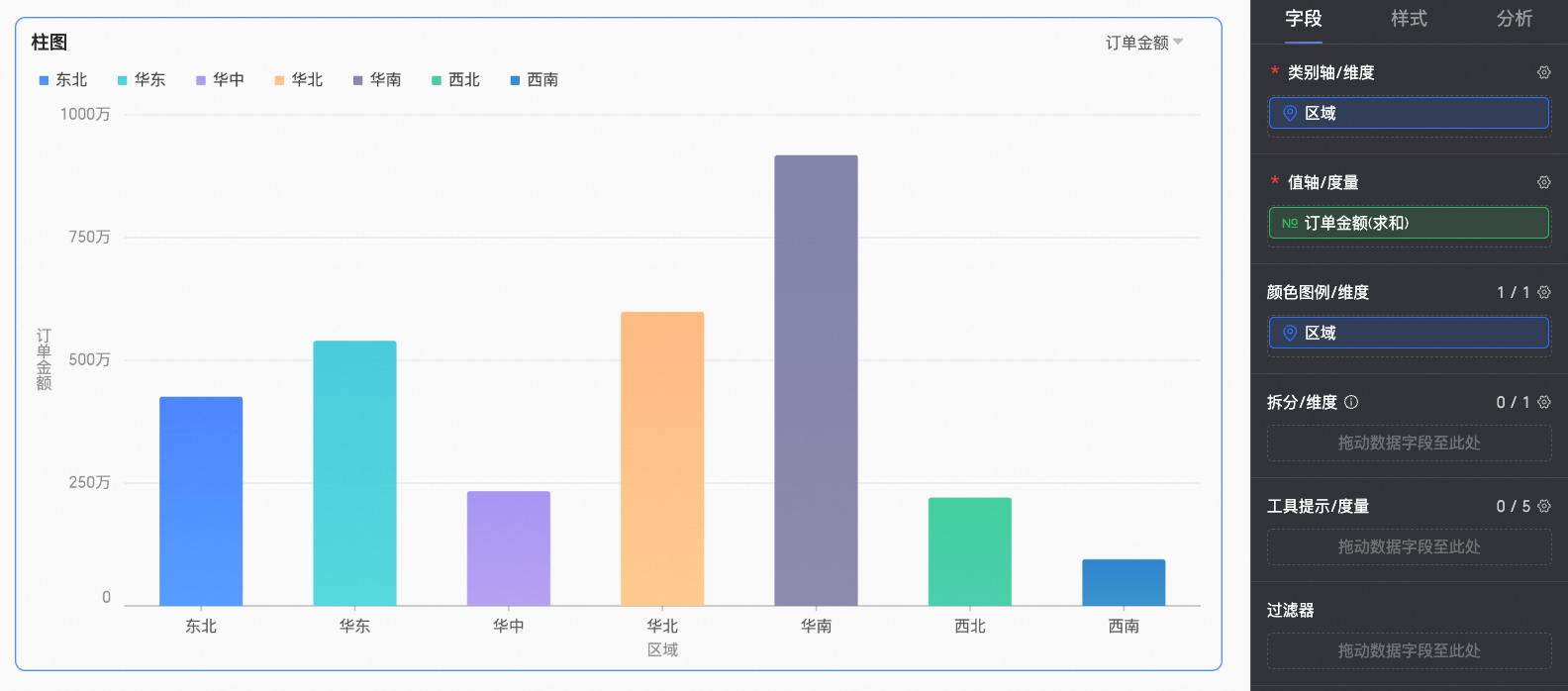

从左侧“数据”面板的字段列表中，将所需维度字段（如“省份”）拖拽到“类别轴/维度”区域。
将所需度量字段（如“运输成本”）拖拽到“值轴/度量”区域。
（可选）将一个维度字段（如“产品类型”）拖拽到“颜色图例/维度”区域，或将一个维度字段拖拽到“拆分/维度”区域。
理解多字段效果：

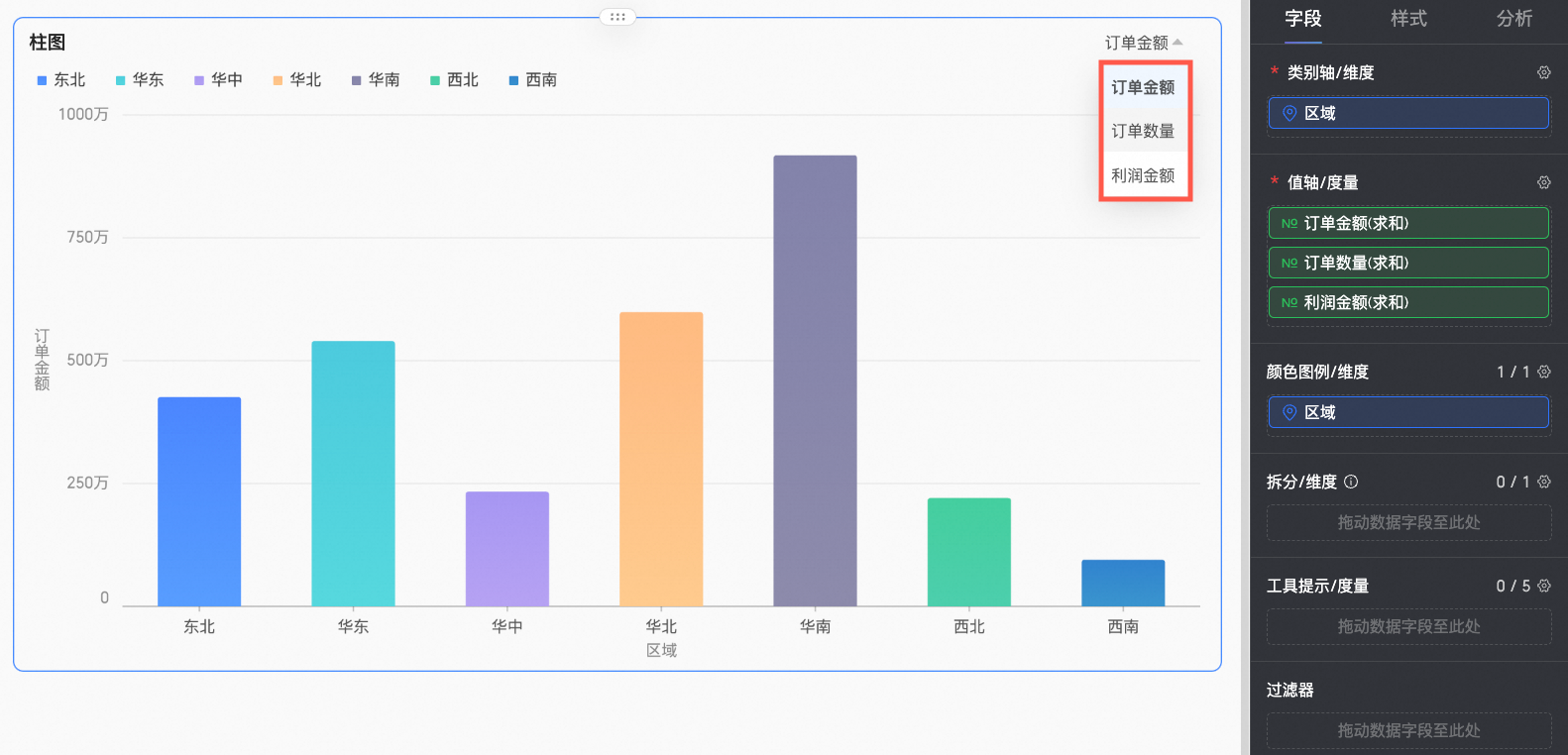

值轴有多个度量时，默认显示第一个，可通过图表交互或“指标筛选展示”切换。

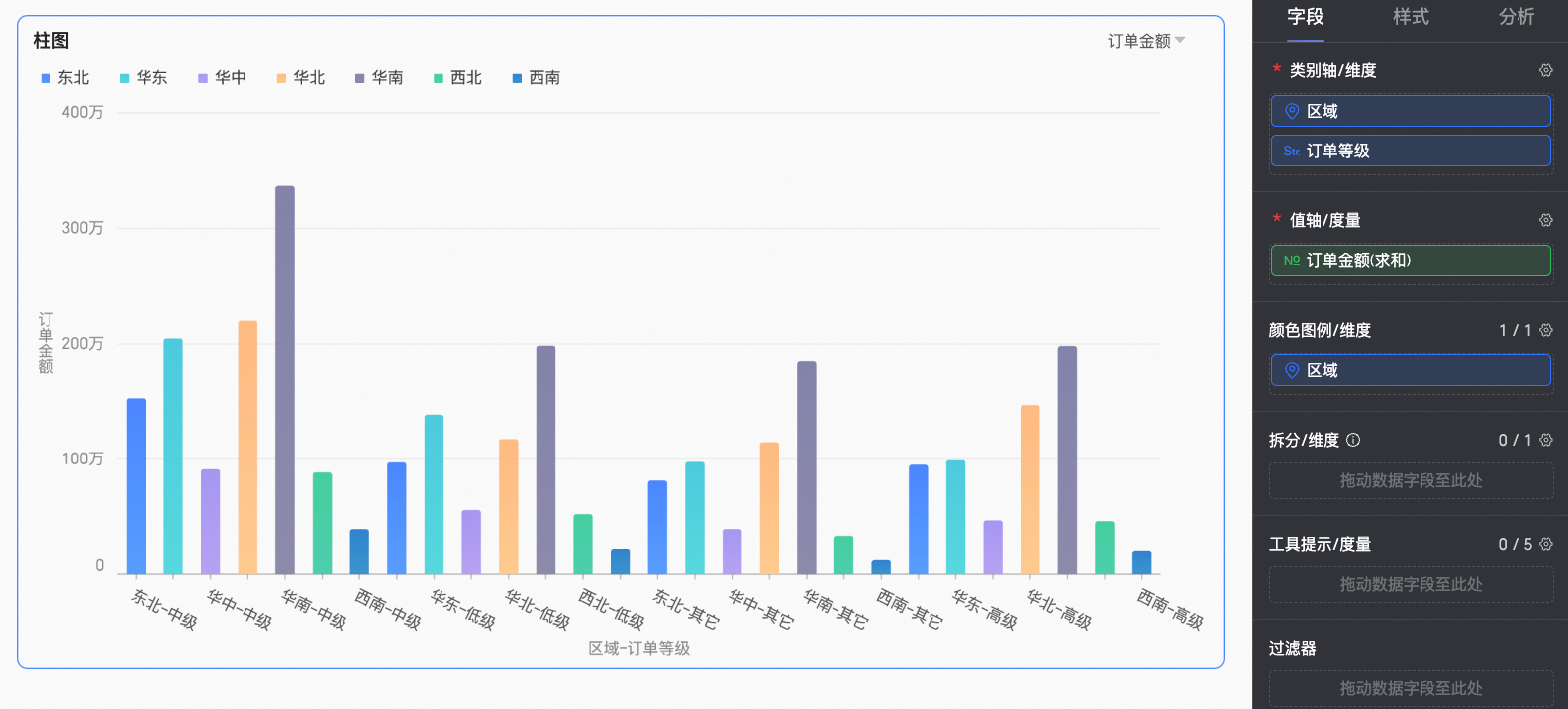

类别轴有多个维度时，会按维度组合展示柱子（柱子数量=区域维值个数*订单等级维值个数）。
类别轴和颜色图例使用相同字段时，可为不同维值单独赋色。

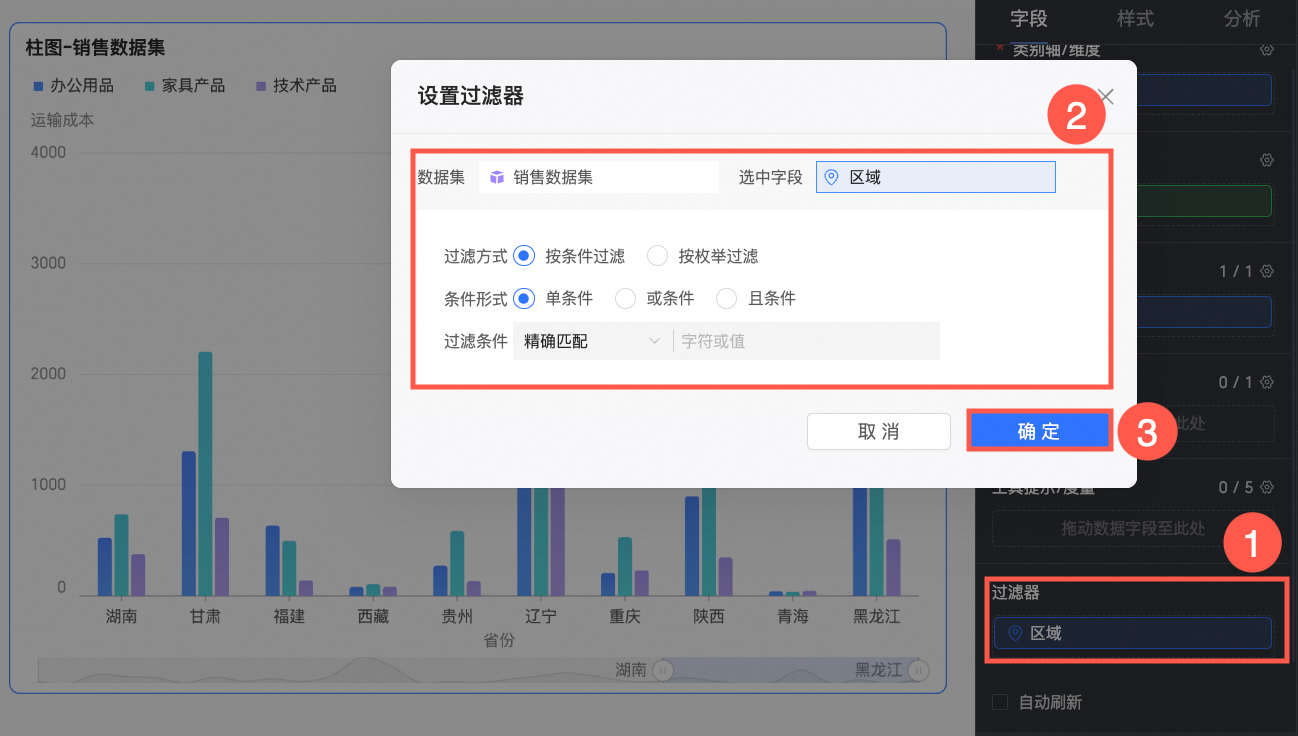

设置过滤器：点击“过滤器”区域，可以添加条件筛选需要展示的数据。
（可选）配置自动刷新：设置图表按固定时间间隔自动更新数据（开通后可能会导致频繁查询数据库影响数据库使用，请谨慎开启！）。例如，选中该选项并设置时长为5，单位选择分。则每间隔5分钟，系统自动刷新该图表的数据。

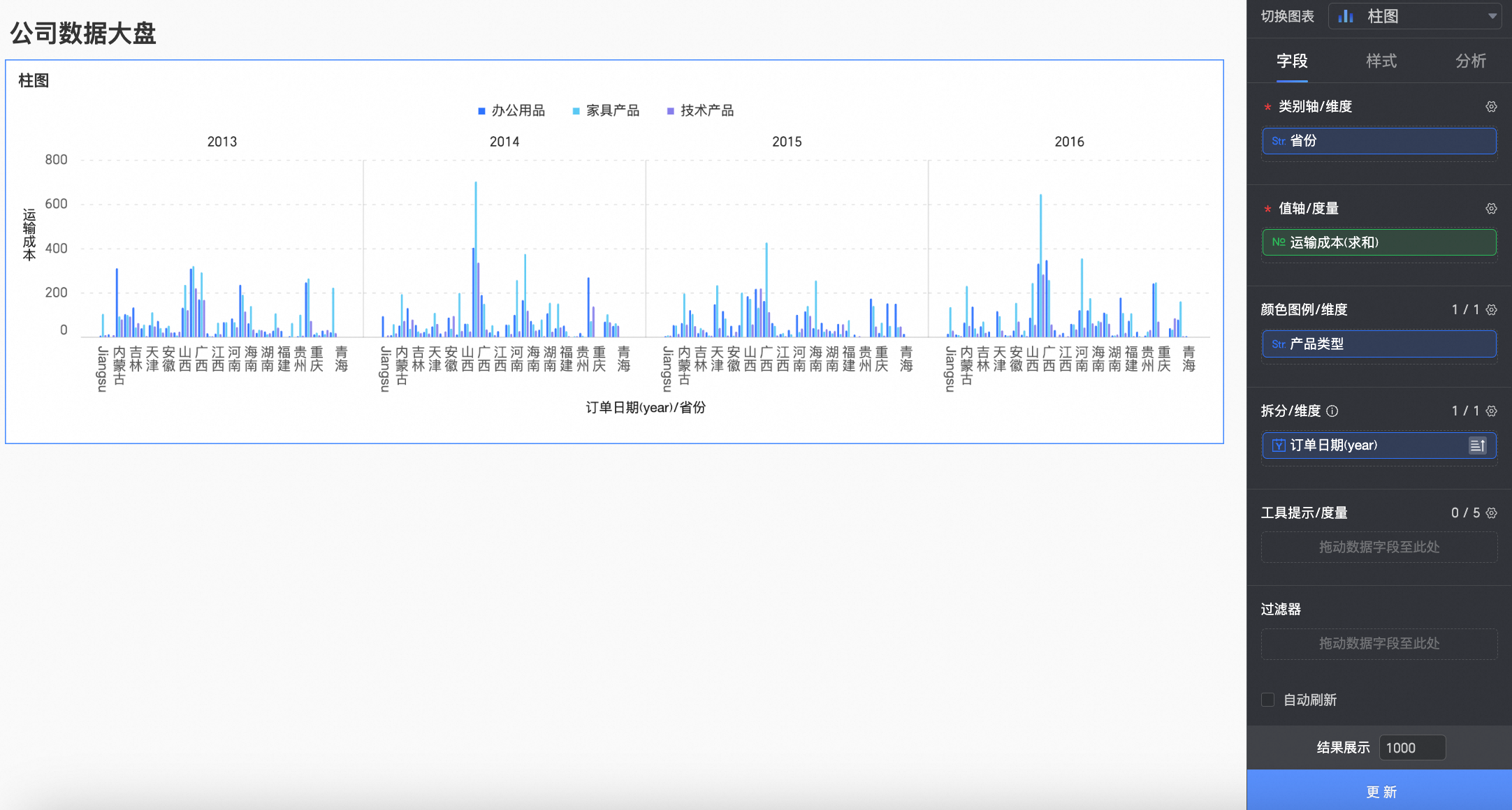

（可选）启用分面：将维度字段拖入“拆分/维度”区域。
更新图表：完成字段配置后，点击“更新”按钮。
配置图表样式

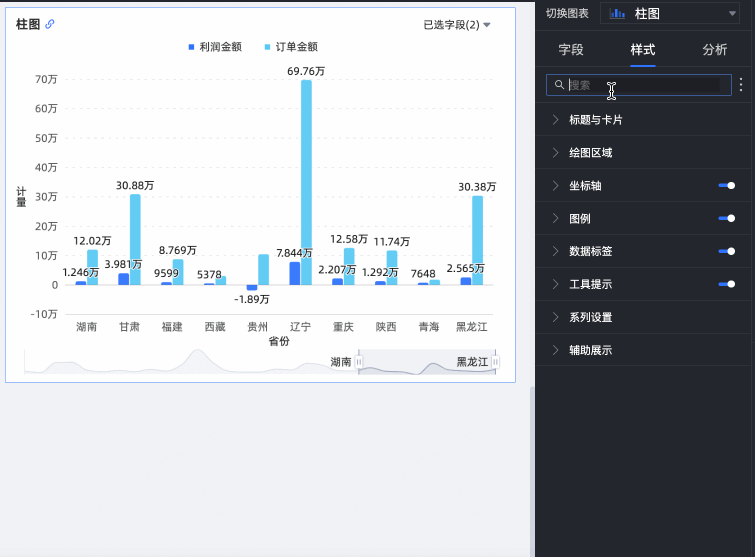

您可以使用顶部的搜索框快速定位配置项，或点击展开/收起按钮管理所有类别。

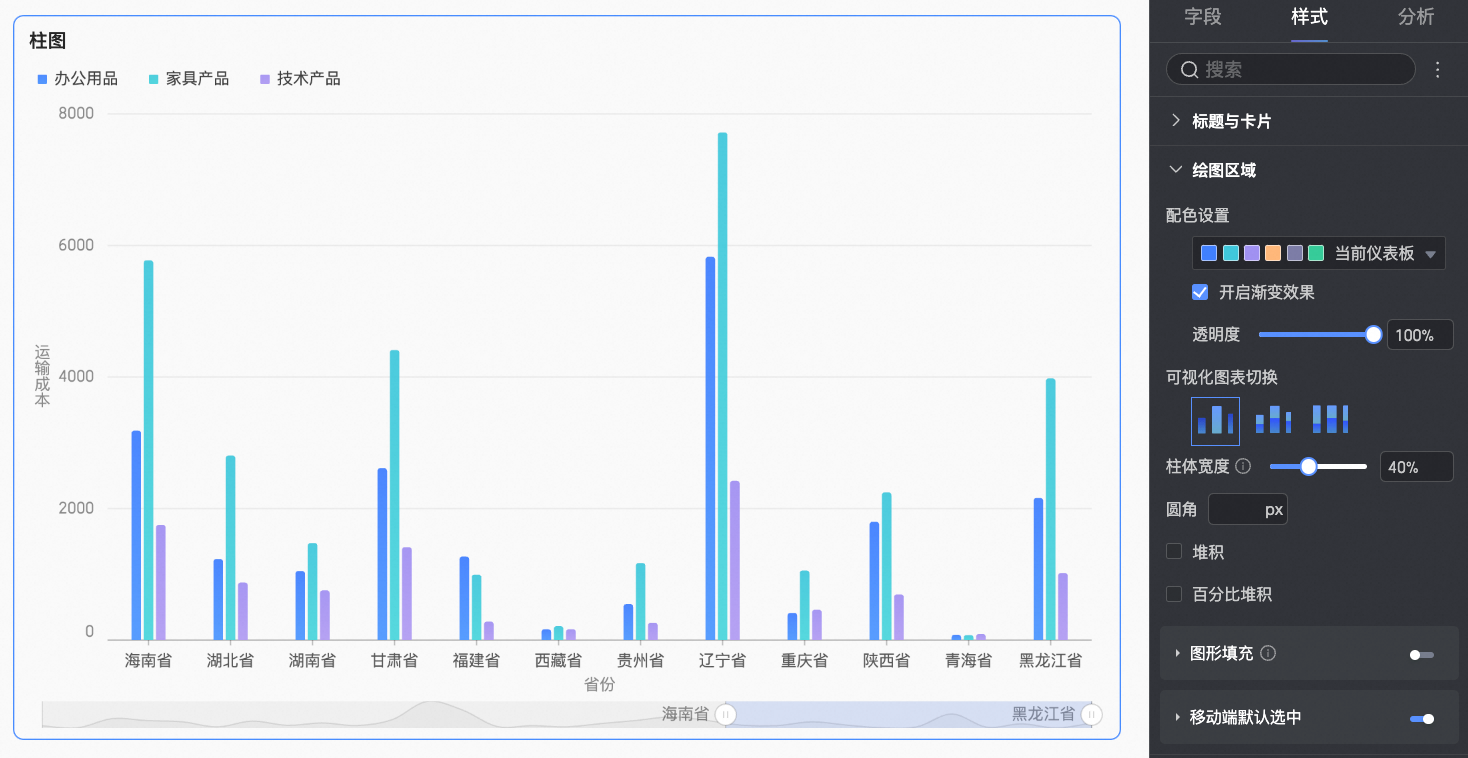

绘图区域：绘图区域中，设置柱图样式。
整体功能界面
图表配置项 | 配置项说明 |

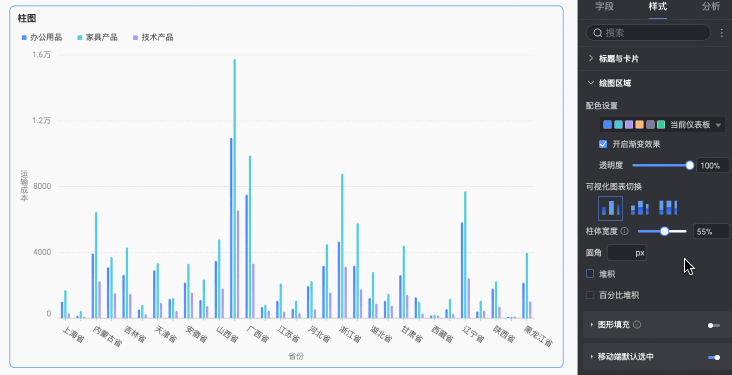

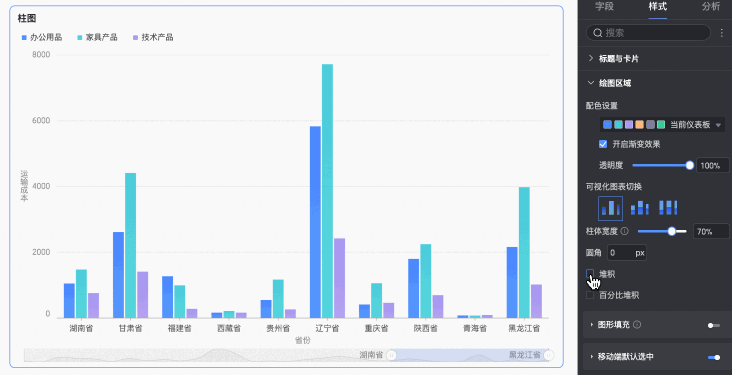

配色设置 | 您可以为柱体设置整体配色，支持开启渐变效果并设置柱体的透明度。 |
可视化图表切换 | 设置图表类型，支持柱图、堆积柱状图、百分比堆积柱状图。 |

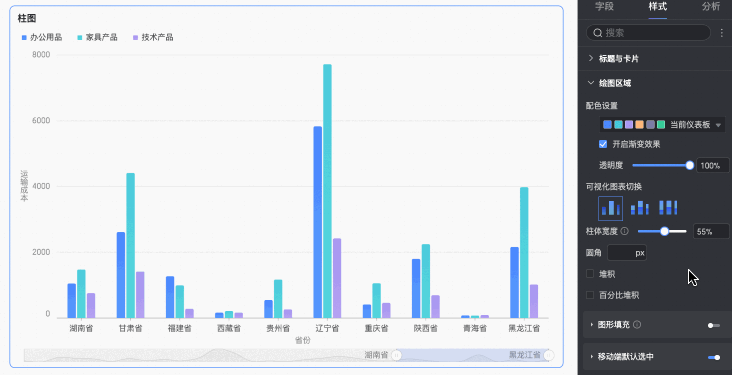

柱体宽度、圆角 | 您可以设置柱体的宽度及圆角值。 |
堆积、百分比堆积 | 支持柱图、堆积柱状图和百分比堆叠柱状图的切换。
|

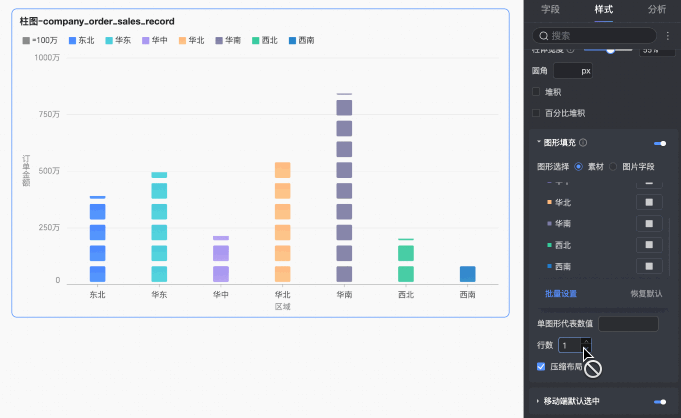

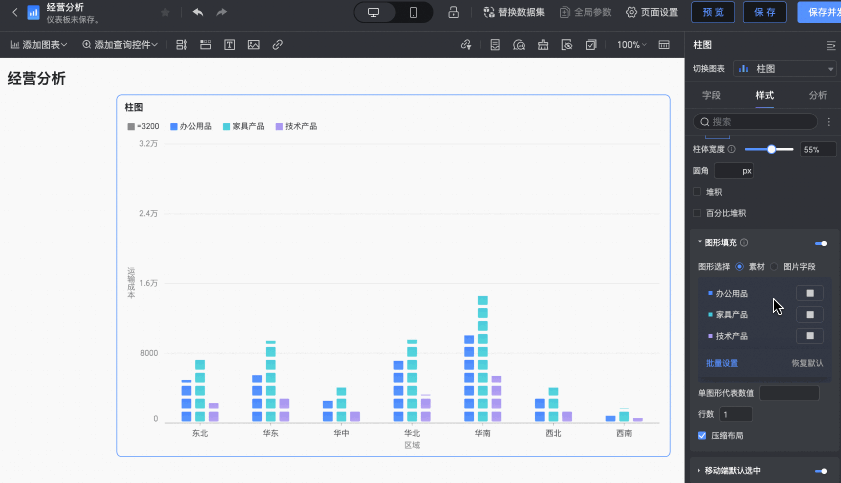

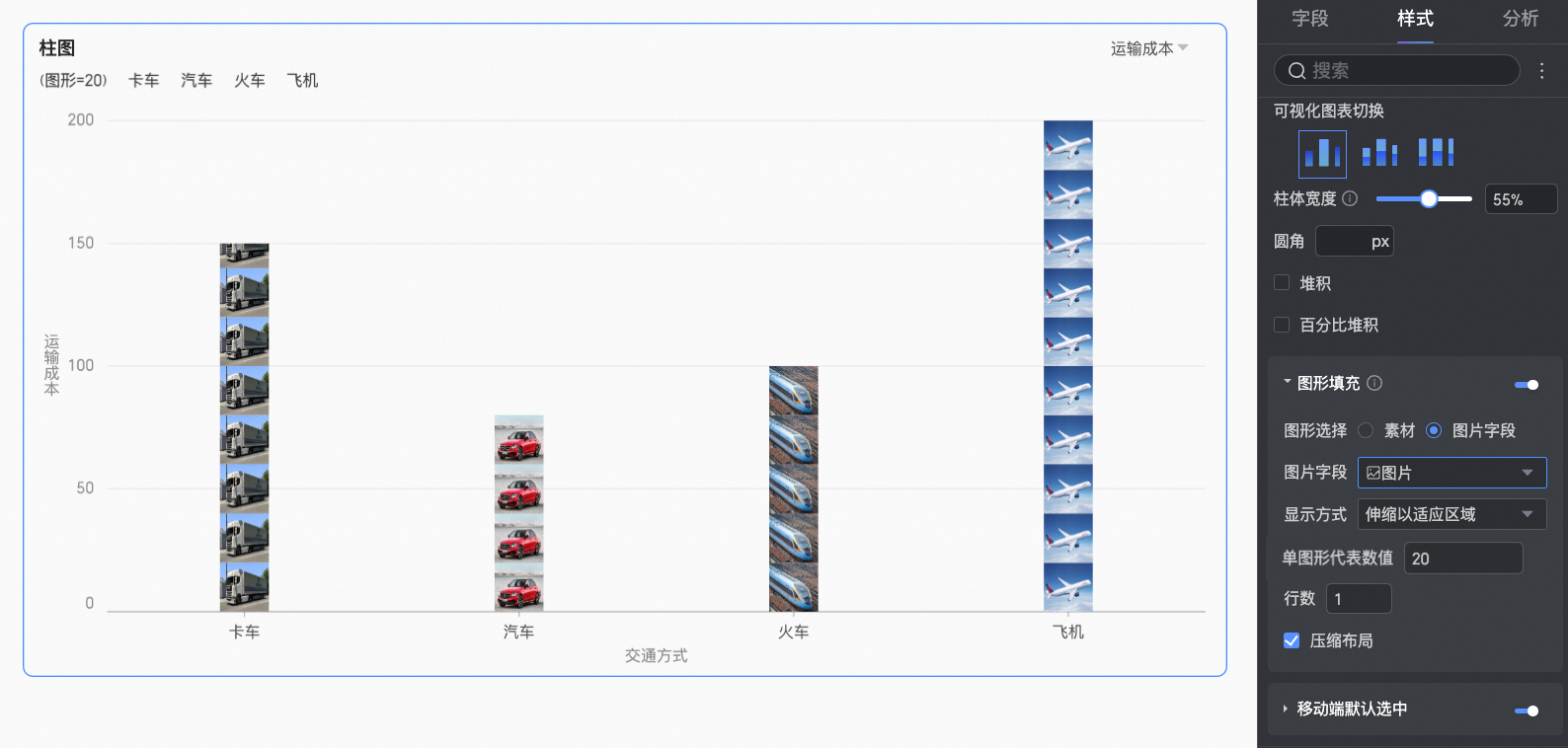

图形填充 | 当可视化图表切换为柱图时，可用具备数值含义的图标填充柱体区域，此时建议关闭度量轴。支持选择素材或图片字段进行填充。
说明 仅当数据集中包含图片字段，且字段类型为图片类型（

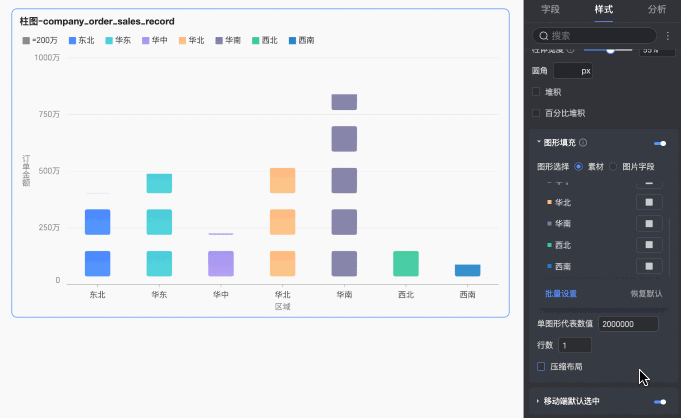

同时，您还可以在此设置单图形代表数值、行数及是否压缩布局。
|
移动端默认选中 | 设置选中后，默认选中项支持选择全局最后一个维值或指定系列最后一个维值。 |

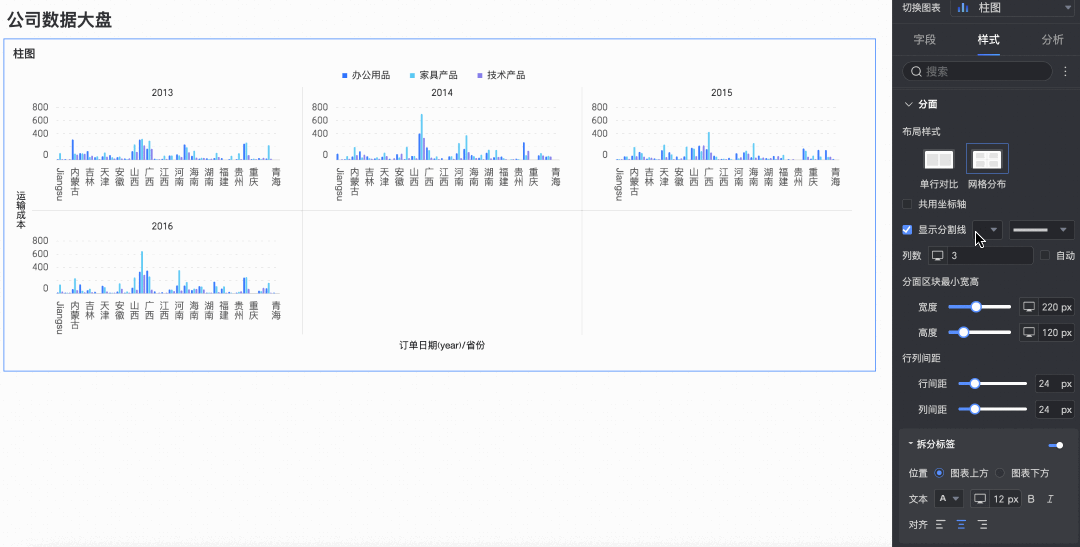

分面（仅当启用分面时可见）：
设置子图布局（单列/网络分布）、是否共用坐标轴、分割线、列数、最小宽高、间距、拆分标签样式等。
图表配置项 | 说明 | |

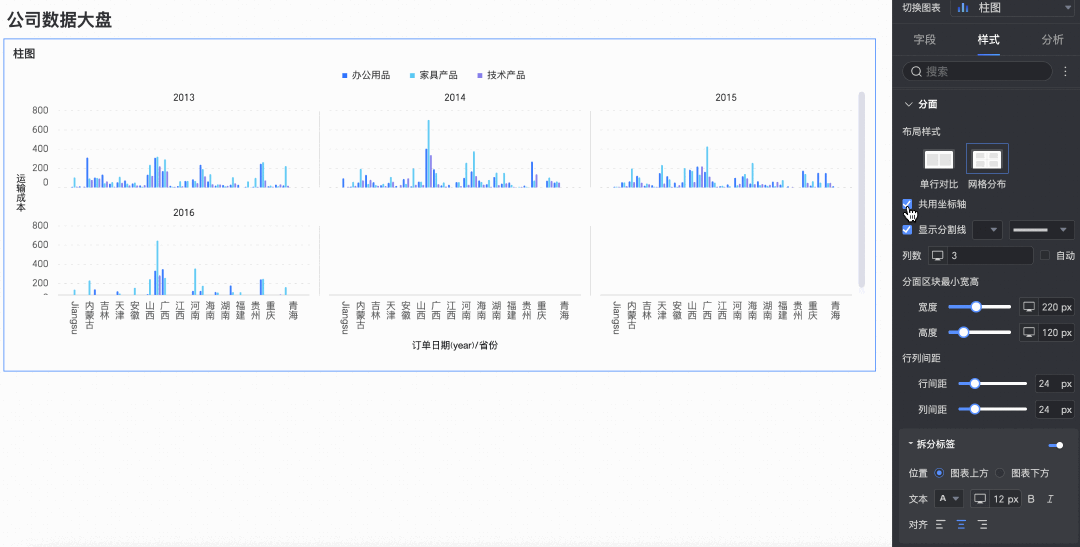

布局样式 | 设置图表排列布局，支持单列对比和网络分布两种模式。 | |
共用坐标轴 | 设置图表是否需要共用同一坐标轴。
| |

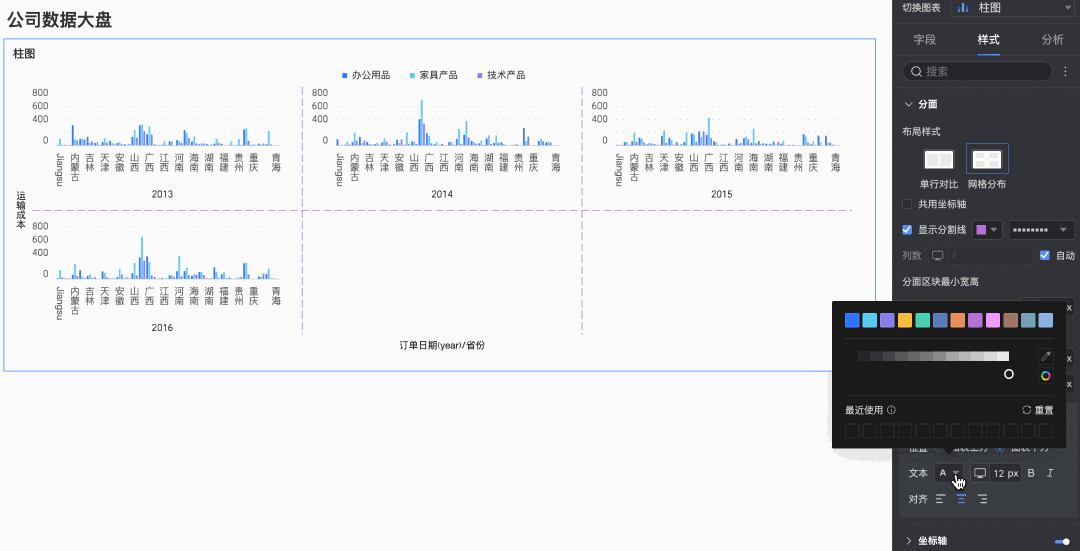

显示分割线 | 设置在图表与图表之间是否显示分割线。 当设置为显示状态，您可以进一步配置分割线的颜色及样式。 | |

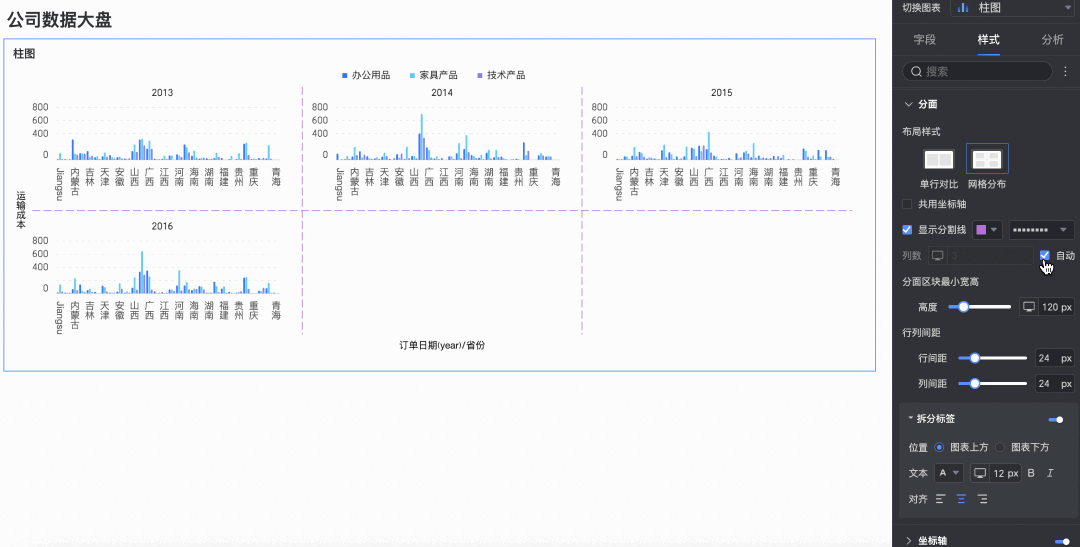

列数 | 当布局样式选择为网络分布时，支持设置图表排列的列数。 默认为自动，您也可以根据实际需求自定义列数。 说明
| |
分面区块最小宽高 | 设置每个图表的最小宽高，不同布局样式下支持配置的信息不同。
| |
行列间距 | 设置各图表间的行列间距。不同布局样式下支持配置的信息不同。
| |

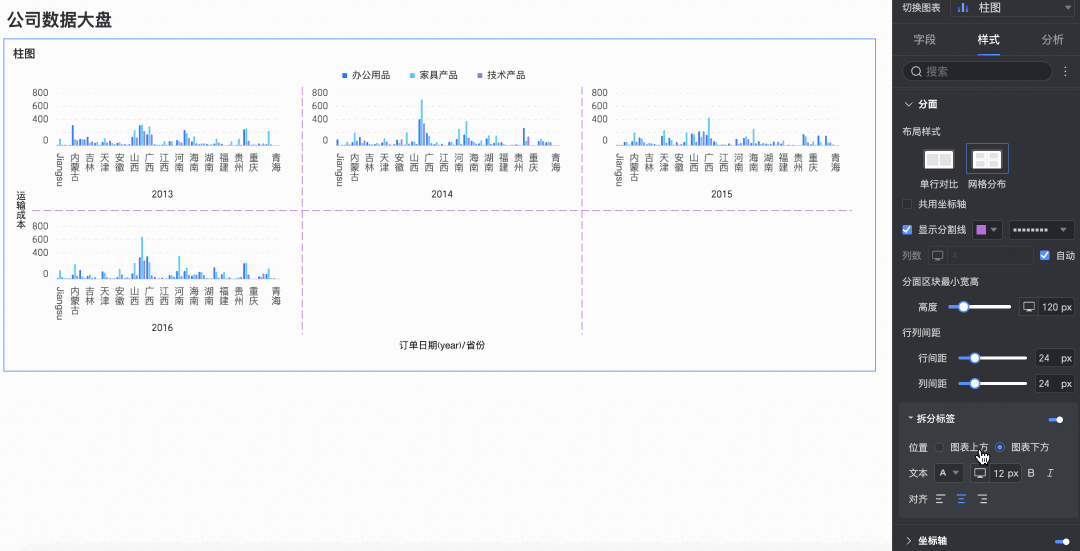

拆分标签 | 位置 | 设置维值标签的显示位置，支持设置在图表上方或图表下方。 |
文本 | 设置维值标签的字体颜色及样式。 | |
对齐 | 设置维值标签的对齐方式。 | |
坐标轴：设置坐标轴样式，默认选中显示坐标轴。
您可以勾选显示双Y轴，仅当添加的度量个数≥2个时，设置的双Y轴才生效。选中该选项，则在坐标轴区域会出现右Y轴。
名称 | 配置项 | 说明 |
X轴 | 显示X轴 | 设置是否显示X轴。 |
显示标题和单位 | 设置X坐标轴上是否显示轴标题和单位。 | |
显示轴标签 | 设置X轴上是否显示标签，以及轴标签显示规则、文本样式。 | |

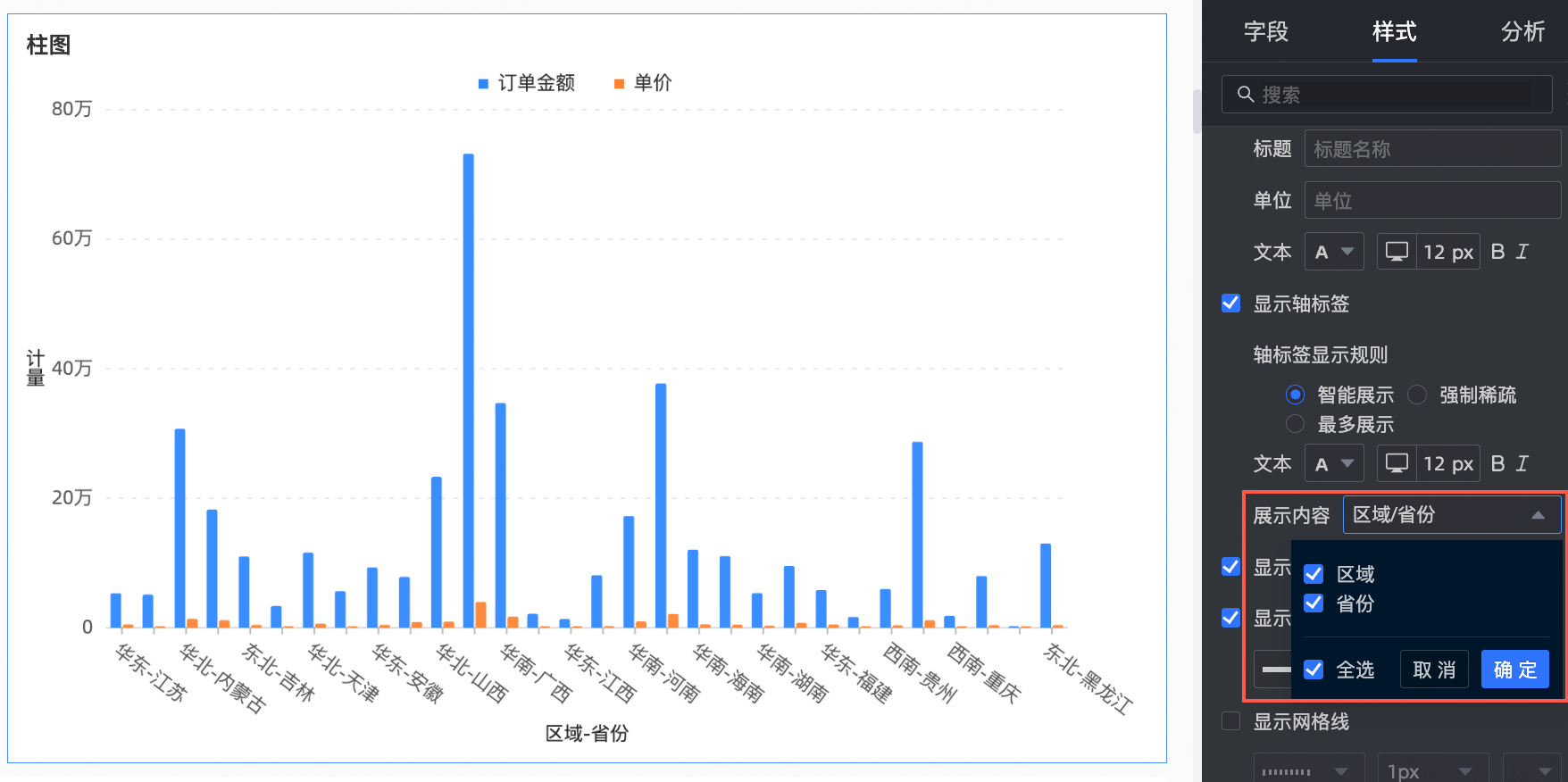

展示内容 | 设置展示内容为部分或全部维度。
| |
显示刻度线 | 设置X轴上是否显示刻度线。 | |
显示坐标轴 | 设置是否显示X轴，包括线型、线宽和颜色。 | |
显示网格线 | 设置X轴上是否显示网格线，包括线型、线宽和颜色。 | |

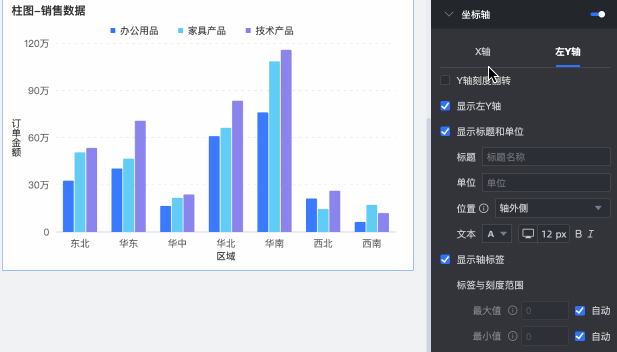

左Y轴 | Y轴刻度翻转 | 您可以设置翻转Y轴刻度值。
|
显示左Y轴 | 设置是否显示左Y轴。 | |
显示标题和单位 | 设置是否显示轴标题和单位。 | |
显示轴标签 | 设置左Y轴上是否显示标签，以及标签与刻度范围、轴标签显示格式设置。 | |
显示刻度线 | 设置左Y轴上是否显示刻度线。 | |
显示坐标轴 | 设置是否显示左Y轴，包括线型、线宽和颜色。 | |
显示网格线 | 设置左Y轴上是否显示网格线，包括线型、线宽和颜色。 | |

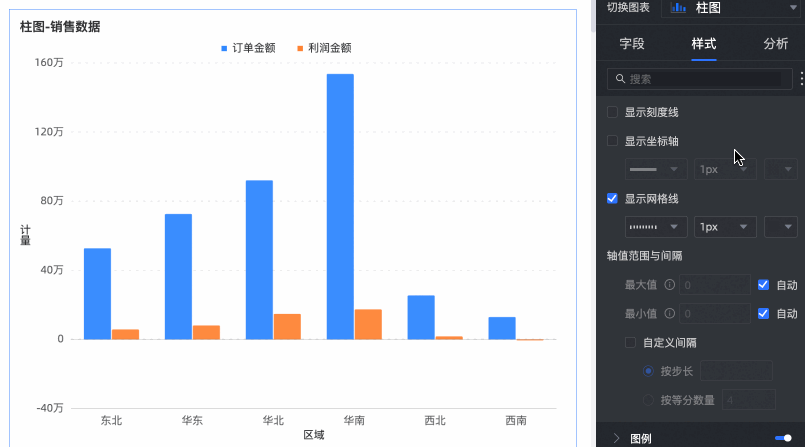

轴值范围与间隔 |
|
图例：设置图例的显隐、显示内容（尤其在图形填充时）、位置、文本样式（PC端）。移动端支持多行等分或一行平铺展示，以及长文本处理。
PC端配置
图表配置项 | 配置项说明 |

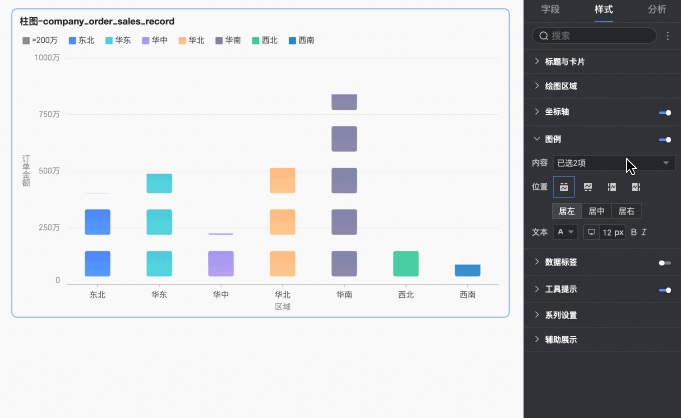

内容 | 当类别轴区域中的字段与颜色图例区域相同，且在绘图区域中启用了图形填充时，图表中包含多个图例，您可以在此选择图例中需要展示的内容。 |

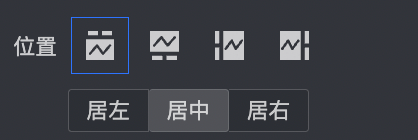

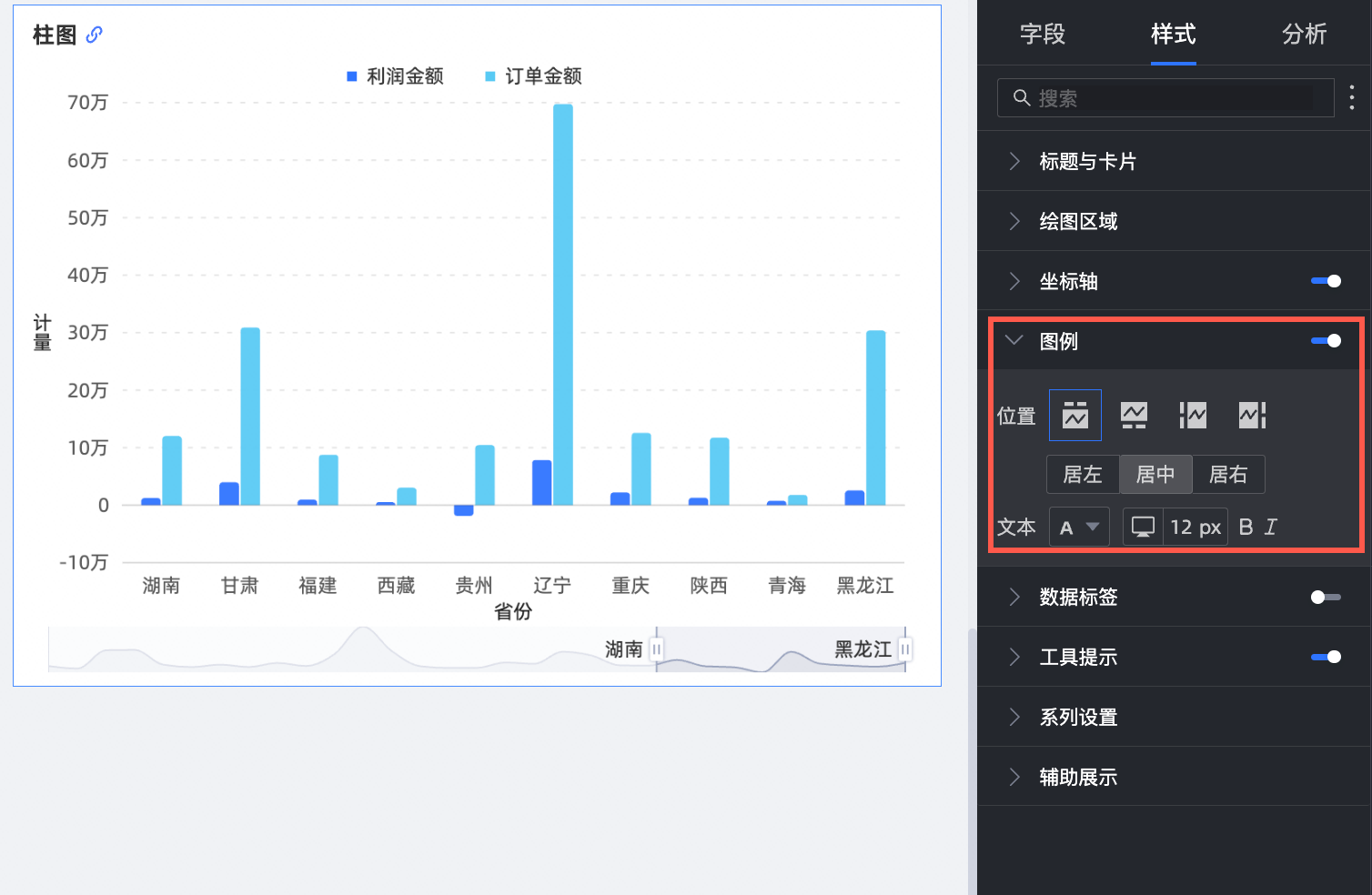

位置 | 设置图例显示位置，支持以下四种图例呈现方式。
|
文本 | 设置图例文本样式。 |

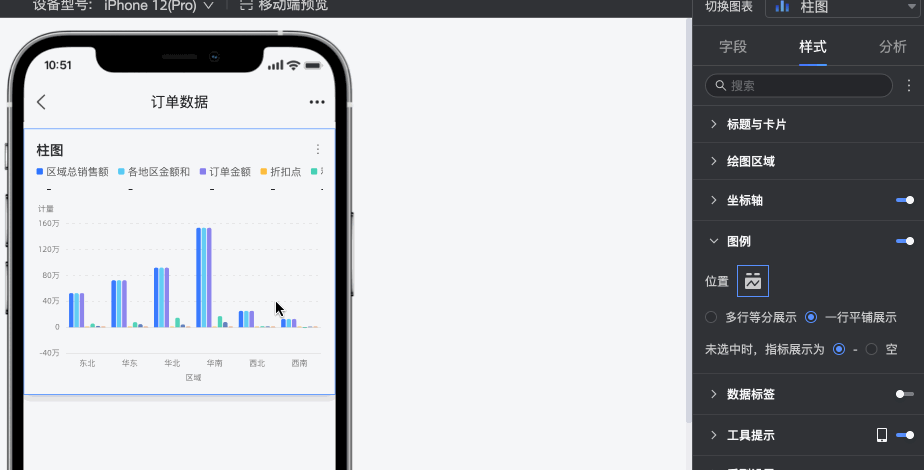

移动端配置
图表配置项 | 配置项说明 |

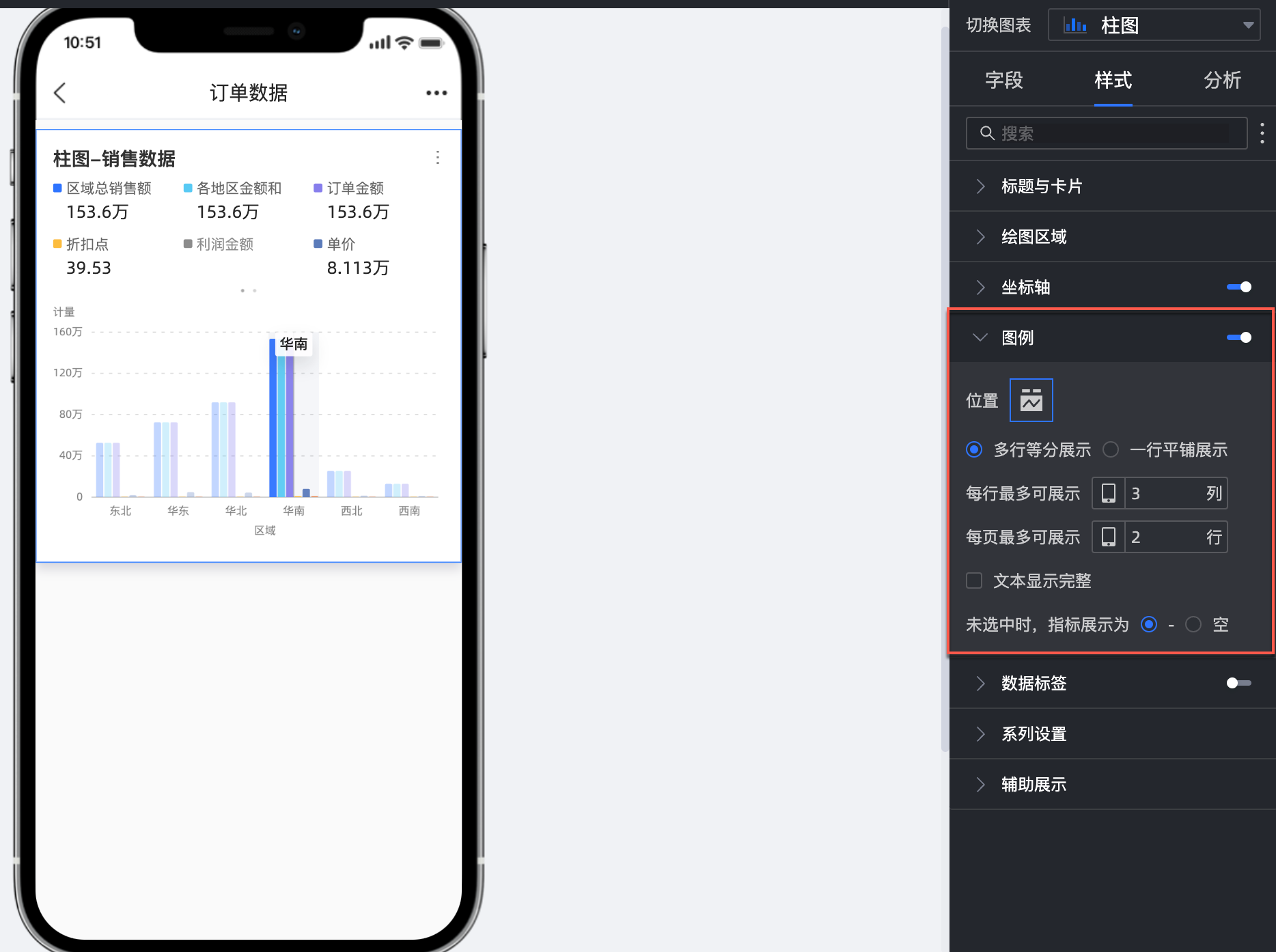

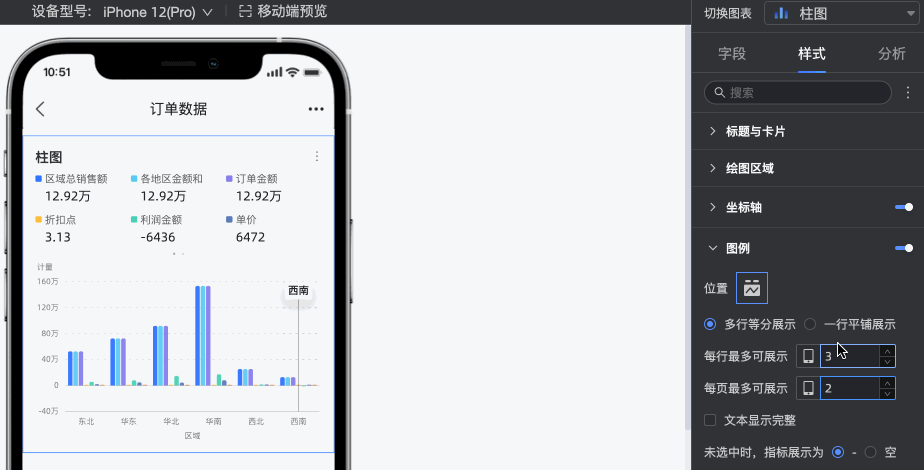

位置/多行等分展示 | 选择多行等分展示方式后可多行展示度量指标，例如：
|

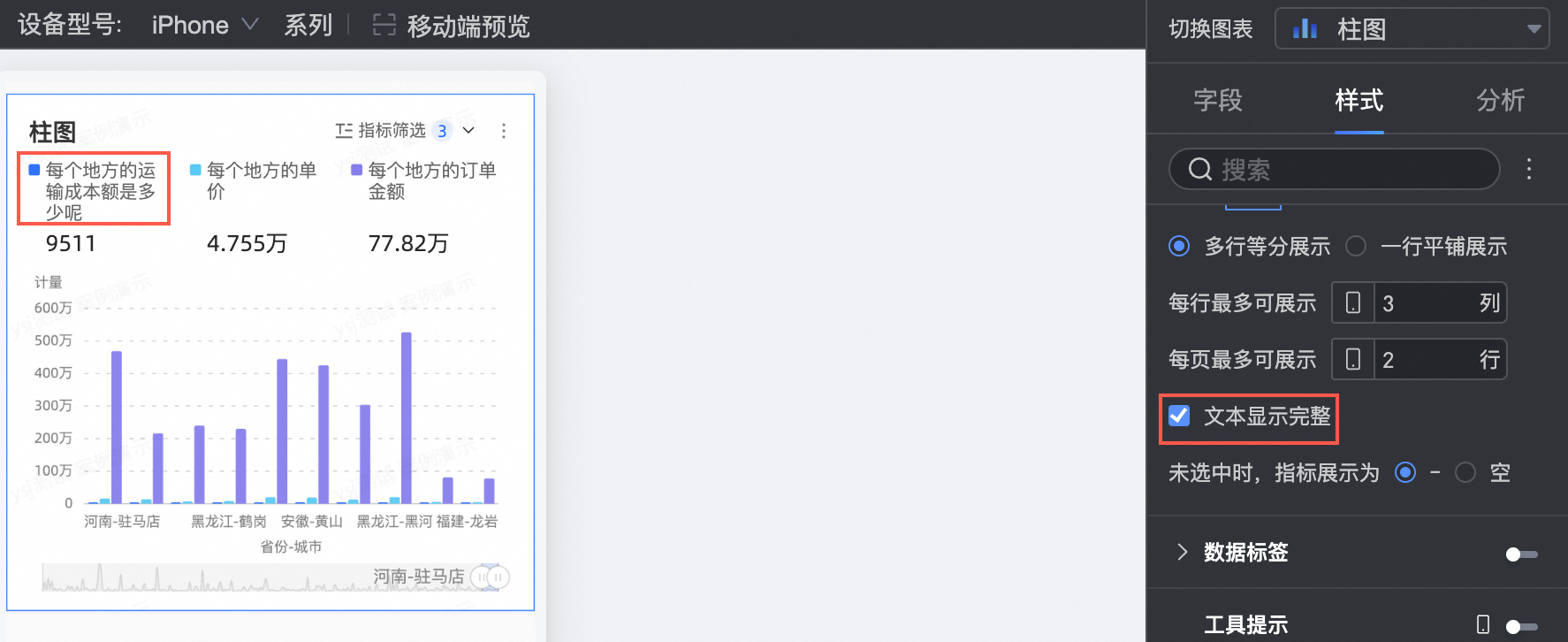

当选择多行等分展示方式中度量名称较长被隐藏时，可通过文本显示完整功能实现。
| |
位置/一行平铺展示 | 勾选后可将多行度量指标改为，一行平铺的展示方式。
|
指标展示 | 指标未被选择时，展示效果默认为 “-”，可切换为“空”的展示效果。
|

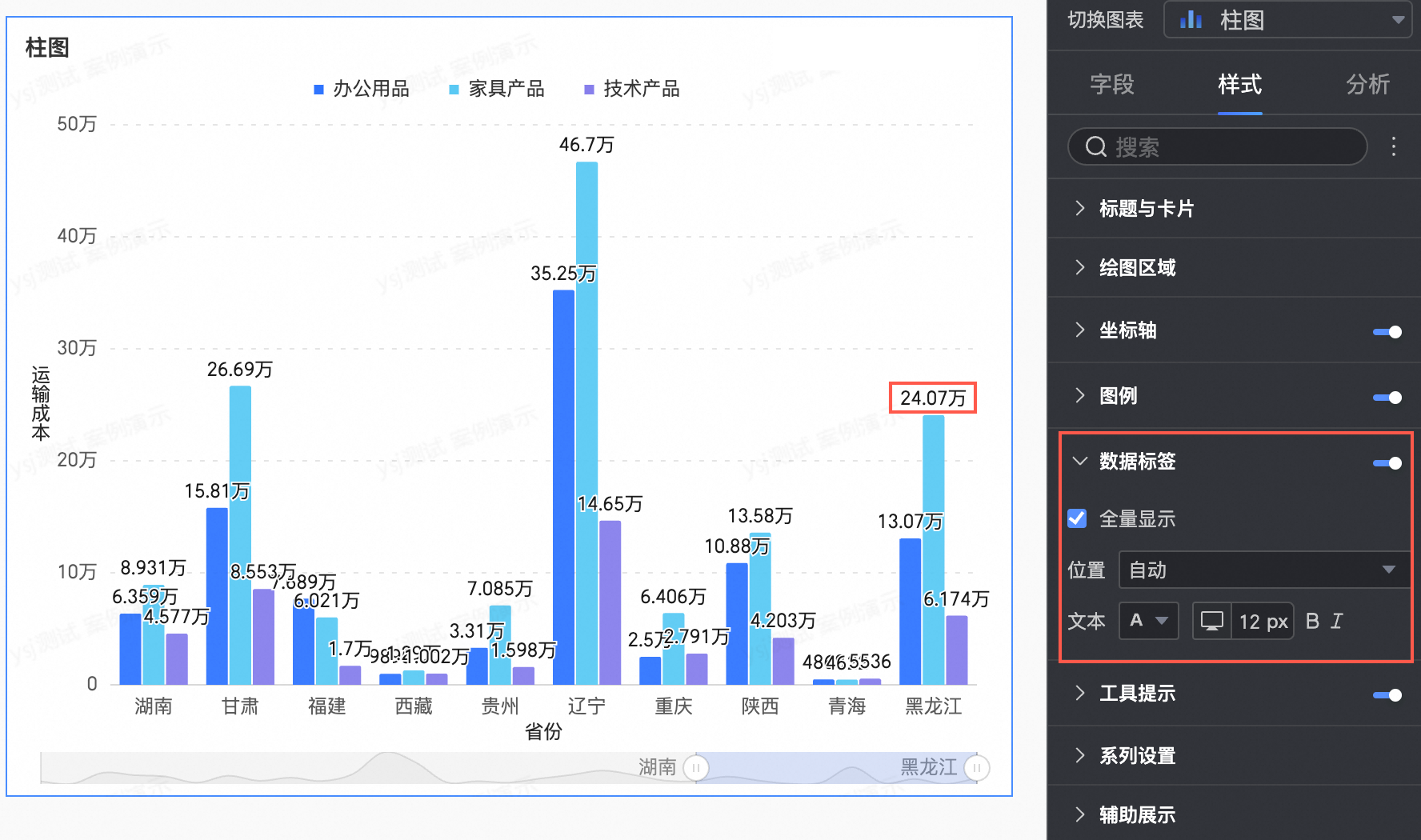

数据标签：设置是否显示标签、显示规则（如全量显示）、位置、文本样式。
图表配置项 | 配置项说明 |
全量显示 | 设置是否全量显示数据标签。 |
位置 | 设置标签显示位置。 当在绘图区域中启用图形填充时，仅支持选择图形外侧。 |
文本 | 设置标签文本样式。 |

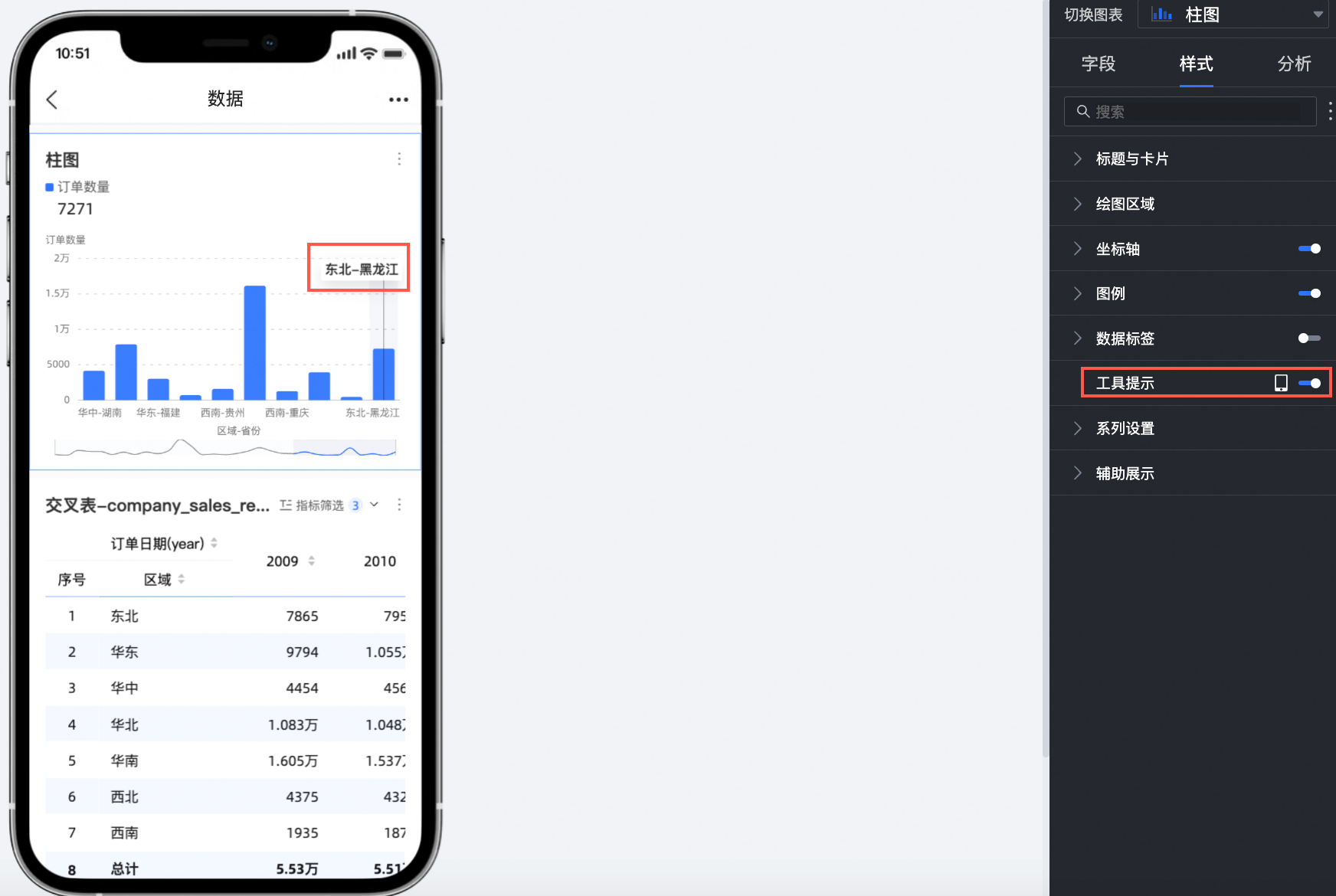

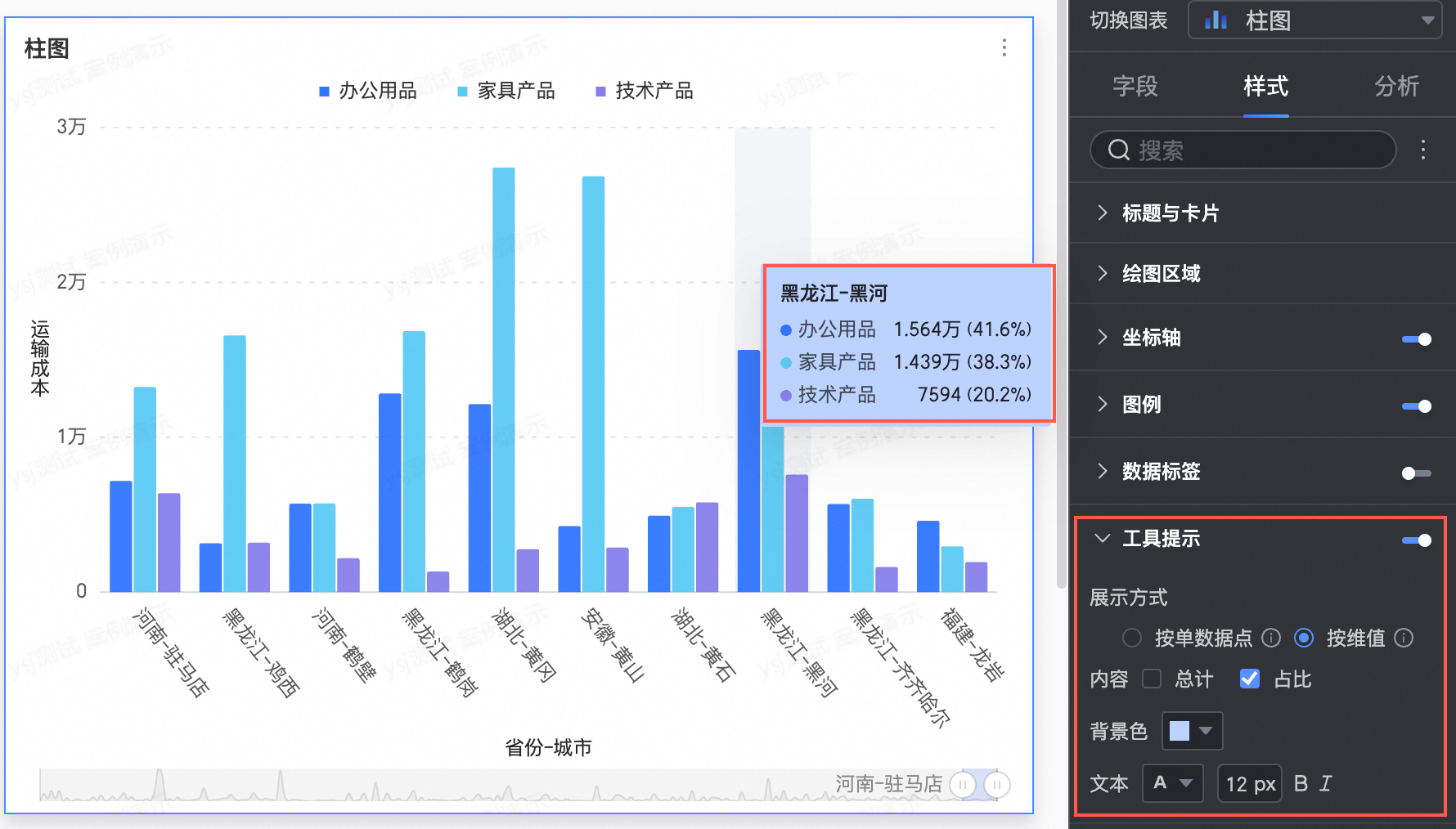

工具提示：设置鼠标悬浮提示的展示方式（按单点/按维值）、显示内容（支持总计、占比）、背景色、文本样式。切换到移动端布局，支持控制移动端的工具提示是否展示。
图表配置项 | 配置项说明 |
展示方式 | 设置提示信息展示方式，支持按单数据点、按维值两种方式。 |
内容 | 展示方式为按单数据点时，支持占比； 展示方式为按维值时，支持总计和占比。 |
背景色 | 设置背景颜色。 |
文本 | 设置提示文字样式。 |

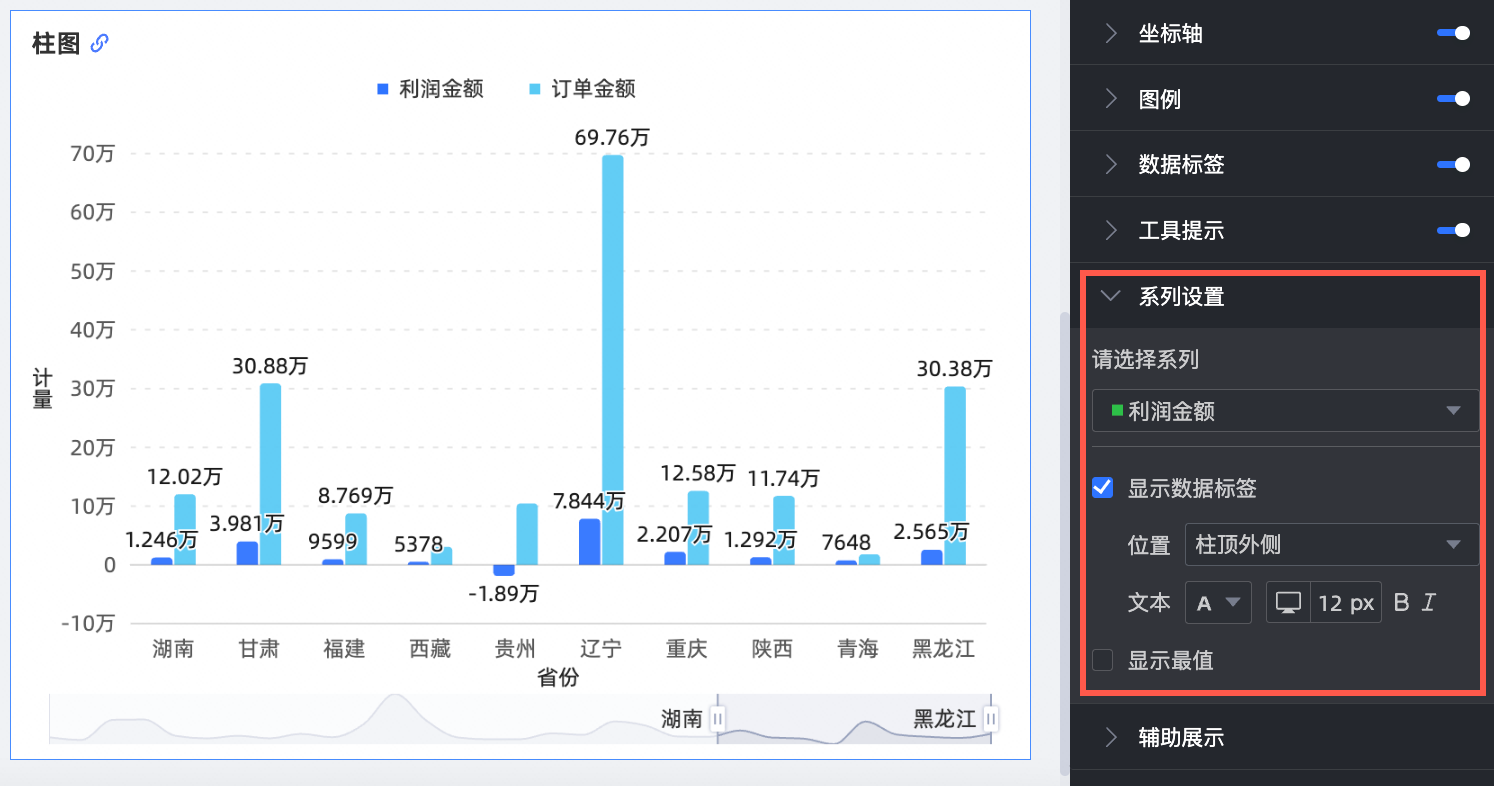

系列设置（主要当使用颜色图例时）：为不同系列（图例项）设置别名、数值显示格式、单独控制数据标签、显示最值标签等。
仅当启用颜色图例/维度时，才需要在系列设置中设置别名和数值显示格式设置。
图表配置项 | 配置项说明 |
请选择系列 | 根据业务场景选择维度或度量项。 |
显示数据标签 | 设置是否显示数据标签，包括标签颜色、位置。 |
显示最值 | 显示线图上最大值和最小值的标签。 说明 堆积与百分比堆积不支持该功能。 |

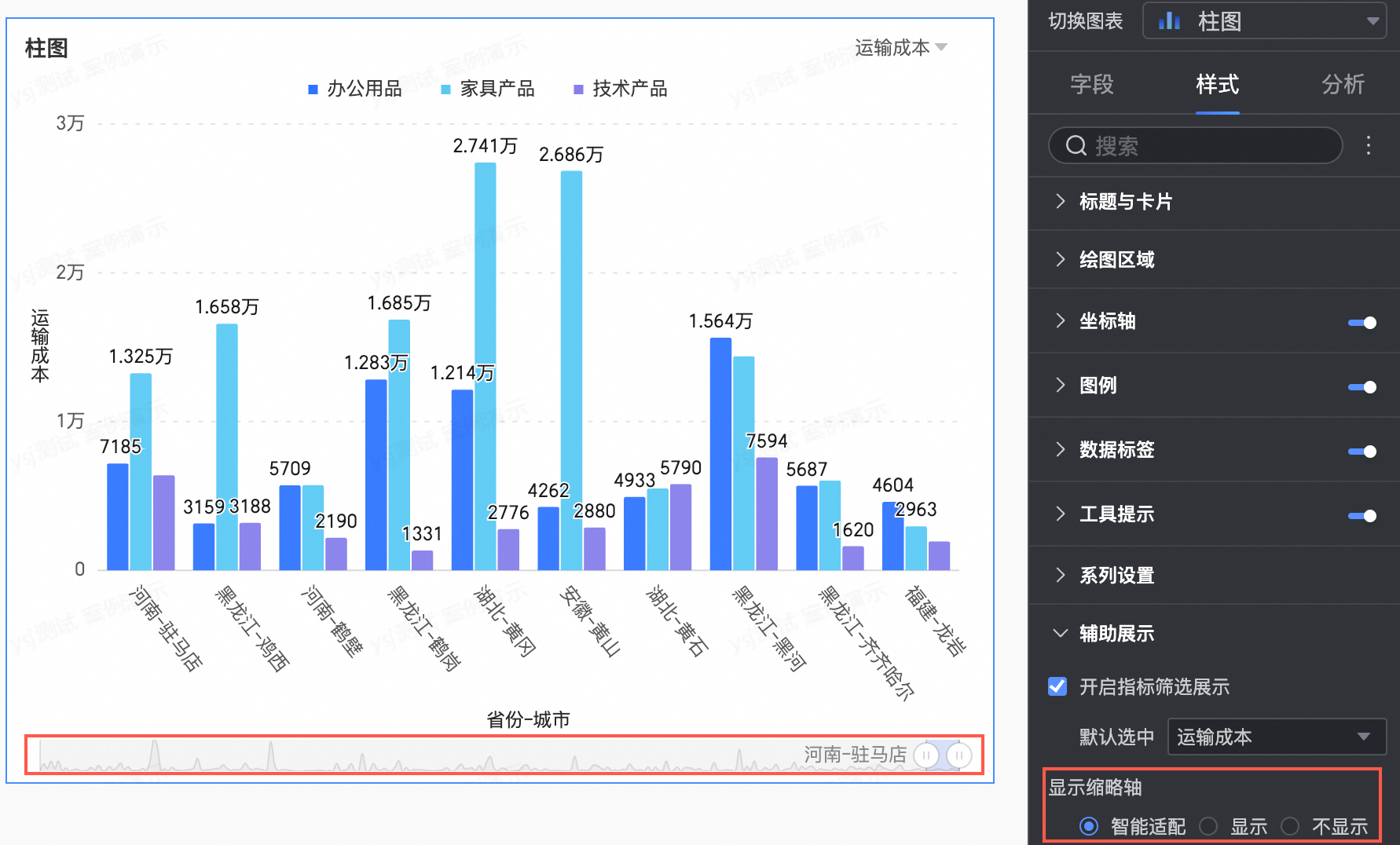

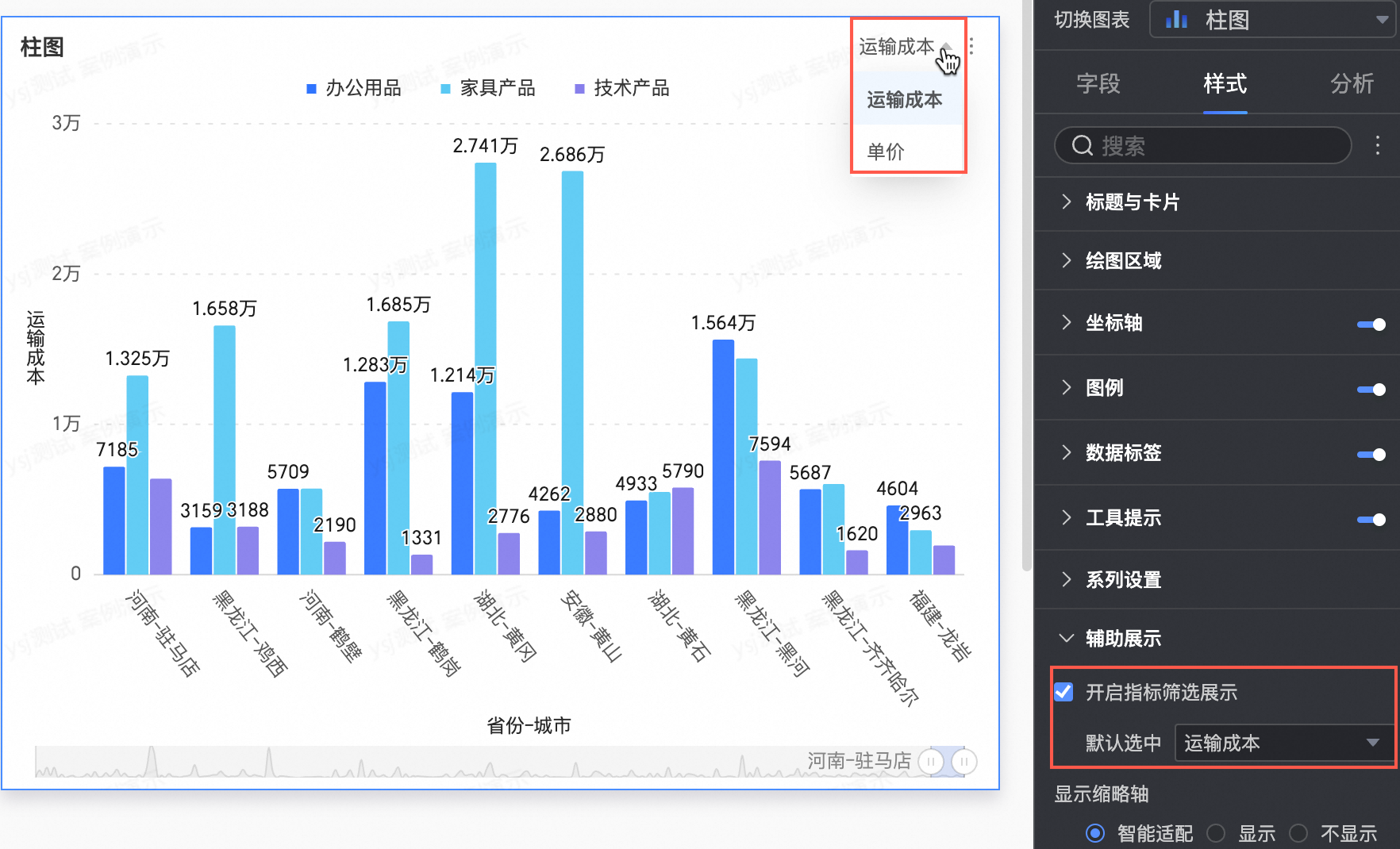

辅助展示：设置指标筛选展示以及缩略轴。
具体配置项如下
图表配置项 | 配置项说明 |
开启指标筛选展示 | 设置是否开启，开启后设置默认选中指标字段。
|
显示缩略轴 | 设置缩略轴显示方式。
|
配置分析功能
数据交互：设置钻取、图表联动、跳转（到其他仪表板或外部链接）。
分析预警：添加辅助线（固定值或计算值）、趋势线（多种拟合类型）。
智能洞察：开启自动见解、预测、异常检测、波动分析（Beta）。
标注：对特定数据点或区域进行颜色高亮、添加图标或注释。
配置项 | 名称 | 说明 |
数据交互 | 钻取 | 当您已在字段面板设置完成钻取字段时，可以在此处设置钻取层级行展示样式。 |
联动 | 当需要分析的数据存在于不同的图表，您可以通过图表联动，把多个图表关联起来，形成联动进行数据分析。具体设置请参见联动设置与展示。 | |
跳转 | 当需要分析的数据存在于多个仪表板时，您可以通过仪表板跳转，把多个仪表板关联起来，进行数据分析。跳转包含参数跳转和外部链接两种方式。具体设置请参见跳转设置与展示。 | |
分析预警 | 辅助线 | 通过辅助线可以查看当前度量值与辅助线设定值之间的差异。辅助线设定值分为固定值和计算值两种。计算值包含平均值、最大值、最小值和中位数四类。具体设置请参见辅助线。 |
趋势线 | 通过趋势线可以展示当前数据的整体发展趋势。趋势线分为智能推荐、线性、对数、指数、多项式和幂函数六种。具体设置请参见分析预警。 | |
智能洞察 | 开启自动见解 | 开启后可以智能解读图表信息。 |
预测 | 通过预测可以查看当前数据的发展趋势，对数据进行分析预测。具体设置请参见分析预警。 | |
异常检测 | 通过异常检测可以查看当前数据的异常数据点。具体设置请参见分析预警。 | |
波动分析 | 波动原因分析通过机器智能算法自动拆解分析核心指标波动的原因。您可以拆解维度或度量来分析波动原因。具体设置请参见分析预警。 说明 波动分析功能目前处于Beta版本。 | |
标注 | - | 当图表中的数据存在异常或需要重点关注时，支持使用颜色高亮、图标、注释或数据点的方式行标注，帮助您识别异常并采取相应的行动。具体设置方法请参见标注。 |
常见问题 (FAQ)
问：如何制作堆积柱状图或百分比堆积柱状图？答：在“样式”页签下的“绘图区域”配置项中，找到“可视化图表切换”或类似的选项，选择“堆积柱状图”或“百分比堆积柱状图”即可。
问：我想在柱子上直接显示数值，怎么操作？答：在“样式”页签下，找到“数据标签”配置项，开启“显示数据标签”，并可以进一步设置标签的位置和文本样式。
问：我有两个度量指标，数值范围差异很大，放在一起显示效果不好，怎么办？答：当您在“值轴/度量”区域拖入了两个或以上度量字段时，可以在“样式”页签的“坐标轴”配置中，勾选“显示双Y轴”。然后将不同的度量分配给左Y轴和右Y轴，它们将使用各自独立的刻度。
问：为什么我无法将维度字段拖入“颜色图例/维度”区域？答：请检查“值轴/度量”区域。只有当该区域仅包含一个度量字段时，“颜色图例/维度”才可用。如果值轴有多个度量，需要先移除多余的度量。
问：如何让柱子看起来像用小图标堆叠起来的？答：在“样式”页签的“绘图区域”中，找到“图形填充”功能。您可以选择使用系统提供的素材图标或数据集中类型为“图片”的字段来进行填充，并可设置单个图形代表的数值大小。
问：我想对比不同产品类型在每个区域的销售额，如何展示？答：将“区域”字段拖入“类别轴/维度”，将“产品类型”字段拖入“颜色图例/维度”，将“销售额”字段拖入“值轴/度量”。这样，每个区域下会并列展示代表不同产品类型的彩色柱子。或者，将“区域”和“产品类型”都拖入“类别轴/维度”，图表将展示所有区域与产品类型组合的柱子。
