分面散点图
功能概述
分面散点图是Quick BI可视化组件库中隶属于“气泡/散点类”的一种图表。它继承了标准散点图的核心功能，即通过数据点在二维坐标系中的分布来展示两个或多个数值变量之间的相关性和分布关系。其独特之处在于“分面”特性：它允许您将多个度量（最多3个）放置在X轴上，与单个Y轴度量进行对比，从而在同一个图表容器内生成多个并列的散点图（即“分面”），每个分面展示Y轴度量与其中一个X轴度量的关系。
核心优势
多重关系对比：非常适合需要比较同一个因变量（Y轴）与多个不同自变量（X轴上的多个度量）之间关系的场景，便于在同一视图内进行横向比较。
模式识别与关联分析：与标准散点图一样，有助于发现变量间是否存在关联趋势（线性、曲线等）、识别数据的分布模式以及发现异常值。
分类观察：可以通过颜色图例引入一个维度，用不同颜色区分各个分面图中的数据点，进一步观察不同类别在各种关系下的分布情况。
典型应用场景
比较“订单金额”（Y轴）分别与“订单数量”、“运输成本”、“折扣率”（X轴上的三个度量）之间的关系，并通过颜色区分不同的“产品类型”，以分析不同产品在各种成本/数量/折扣下的金额表现。
使用限制
为确保分面散点图能够正确配置和解读，需注意以下字段限制：
Y轴/度量：最多只能放入1个度量字段，决定散点的纵向位置。
X轴/度量：至少需要放入1个，最多可以放入3个度量字段。每个度量字段会生成一个独立的分面散点图，决定散点的横向位置。
颜色图例/维度：最多只能放入1个维度字段，用于区分散点的颜色。此维度下的不同值的数量（即类别数）最多不能超过1000个。
重要区别：与标准散点图不同，分面散点图的X轴只能是度量字段，且不支持播放轴功能。
操作步骤
在仪表板编辑模式下，您可以按照以下步骤添加和配置分面散点图：
添加图表
在仪表板编辑界面的左侧图表列表中，找到“气泡/散点类”。
选择“分面散点图”并将其拖拽到画布上。

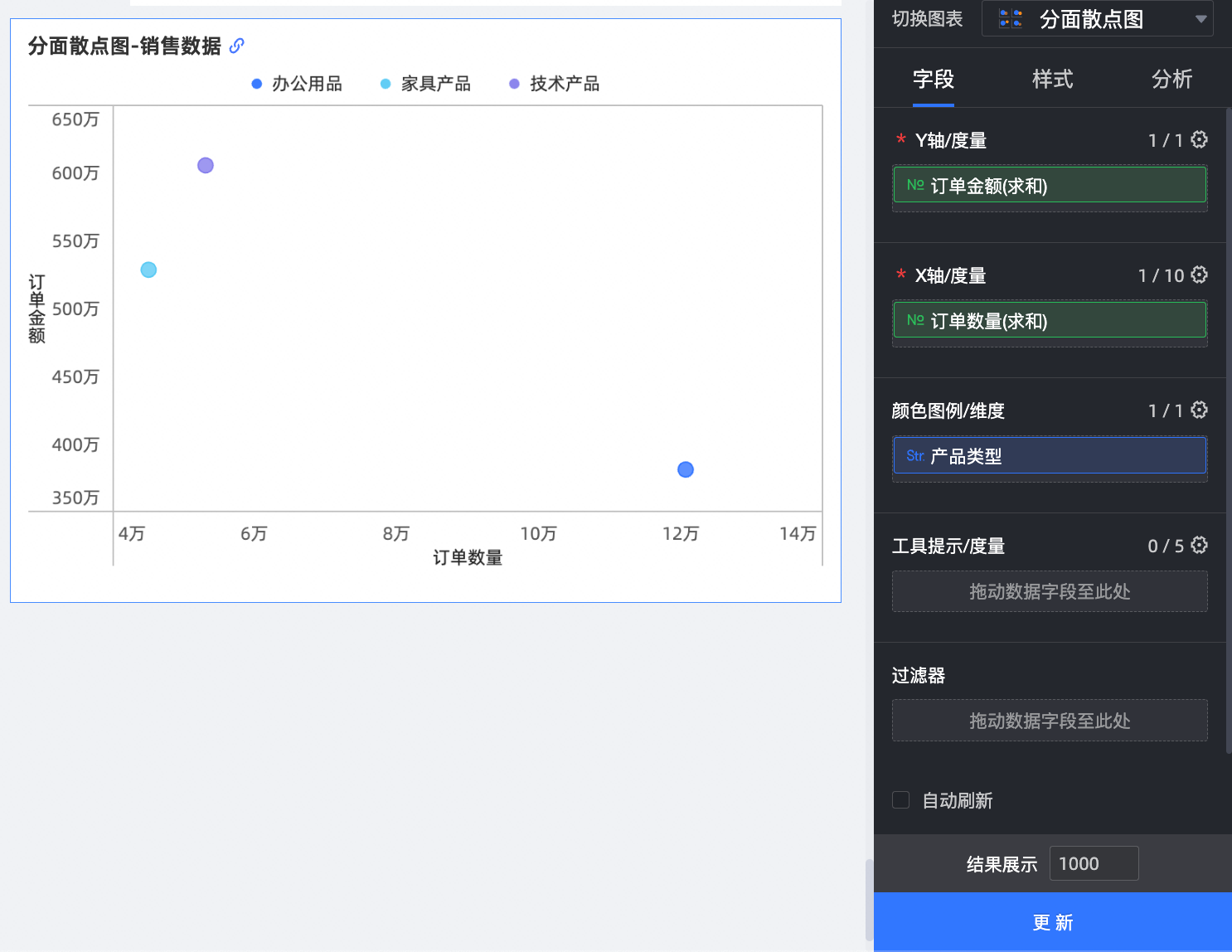

配置数据字段
选中图表，在右侧的“数据”配置面板中：
将1个度量字段（如“订单金额”）拖入“Y轴/度量”区域。
将1到3个度量字段（如“订单数量”）拖入“X轴/度量”区域。
将最多1个维度字段（如“产品类型”）拖入“颜色图例/维度”区域。
配置完字段后，点击面板下方的“更新”按钮，图表将根据数据渲染出相应数量的分面图。

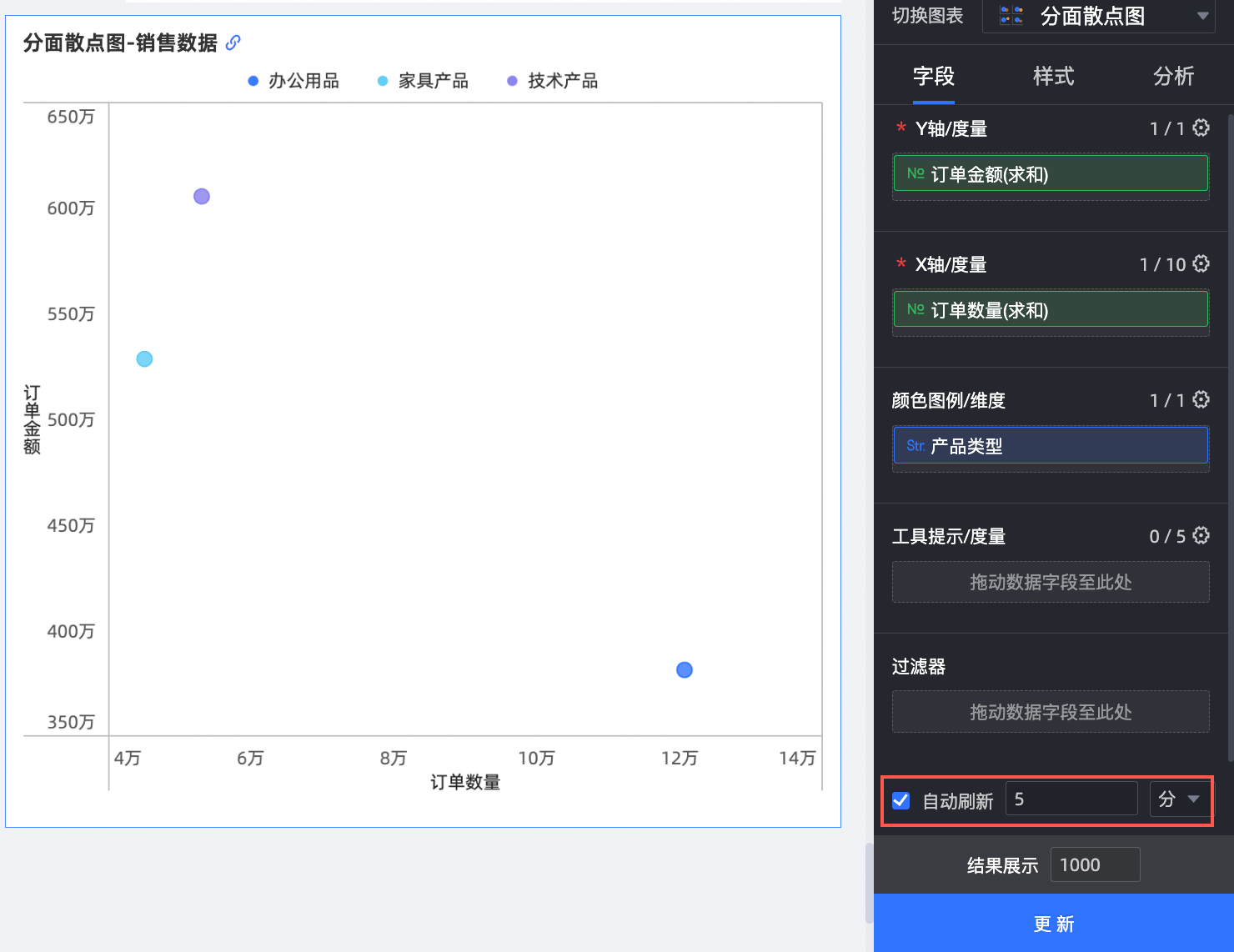

自动刷新（可选）：设置图表按固定时间间隔自动更新数据（开通后可能会导致频繁查询数据库影响数据库使用，请谨慎开启！）。例如，选中该选项并设置时长为5，单位选择分。则每间隔5分钟，系统自动刷新该图表的数据。。
配置图表样式

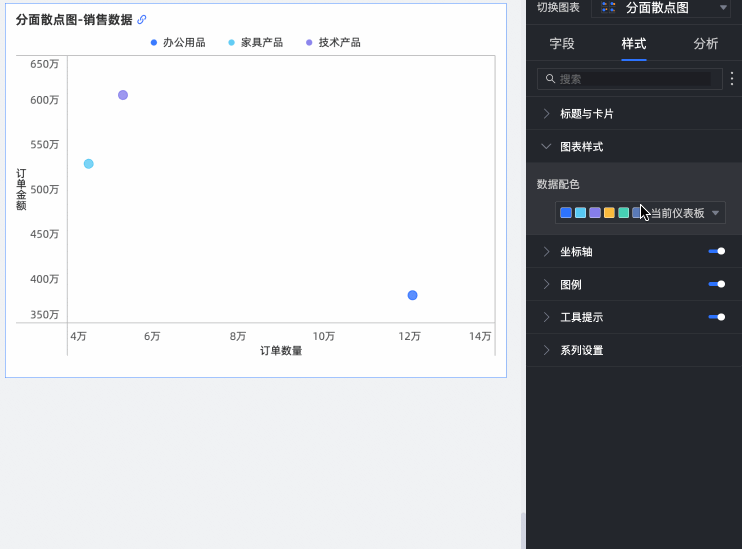

切换到右侧的“样式”配置面板。可使用顶部搜索框快速定位配置项。
图表样式（或绘图区域）：
数据配色：选择预设主题或为颜色图例维度的不同值自定义颜色。
（可能包含显示阴影、透明度等基础样式设置，依据实际界面）

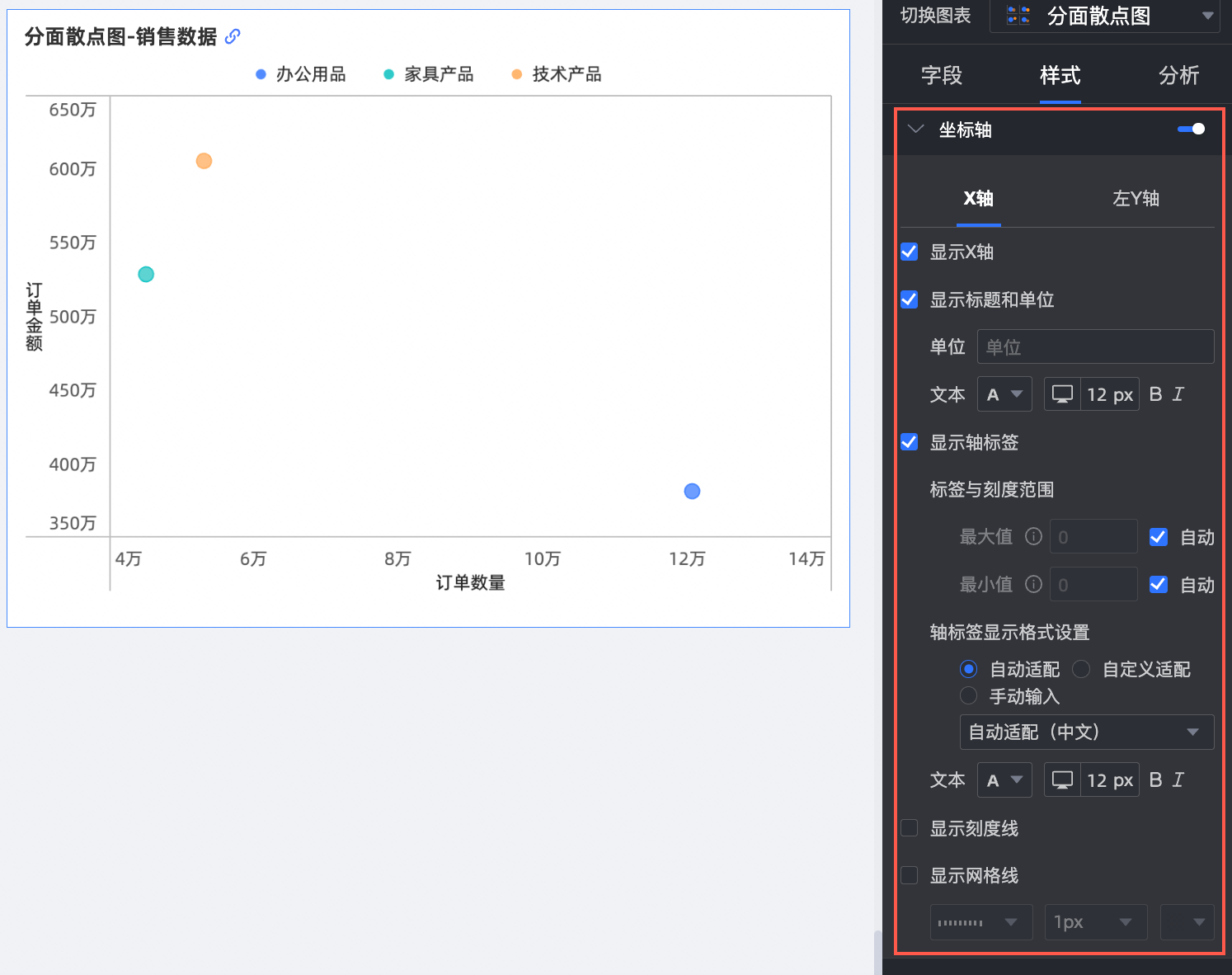

坐标轴：
分别配置X轴（每个分面共用或独立设置，取决于实现）和左Y轴的显示、标题、单位、标签（格式、最值）、轴线、网格线、刻度线、数值范围与间隔等。
名称 | 配置项 | 说明 |
X轴 | 显示X轴 | 设置是否显示X轴。 |
显示标题和单位 | 设置水平坐标轴上是否显示轴标题和单位。 | |
显示轴标签 | 设置水平轴上是否显示轴标签。 | |
最小值、最大值 | 显示水平轴的坐标轴最值。 说明 选中自动，表示智能显示该坐标轴的最值。清除自动后，可以手动设置该坐标轴的最值。 | |
轴标签显示格式设置 | 设置轴标签显示格式。支持自动适配、自定义格式和手动输入。 说明 您也可以在数据页面中，批量设置度量的显示格式。请参见配置图表字段。 | |
显示刻度线 | 设置水平坐标轴上是否显示刻度线。 | |
显示网格线 | 设置水平轴上是否显示网格线，包括线型、线宽和颜色。 | |
左Y轴 | 显示左Y轴 | 设置是否显示左Y轴。 |
显示标题和单位 | 设置左Y轴上是否显示轴标题和单位。 | |
单位 | 设置左Y轴的单位。 | |
显示轴标签 | 设置左Y轴上是否显示标签。 | |
最小值、最大值 | 显示左Y轴的坐标轴最值。 说明 选中自动，表示智能显示该坐标轴的最值。清除自动后，可以手动设置该坐标轴的最值。 | |
轴标签显示格式设置 | 设置轴标签显示格式。支持自动适配、自定义格式和手动输入。 说明 您也可以在数据页面中，批量设置度量的显示格式。请参见配置图表字段。 | |
显示网格线 | 设置左Y轴上是否显示网格线，包括线型、线宽和颜色。 | |
显示刻度线 | 设置左Y轴上是否显示刻度线。 | |

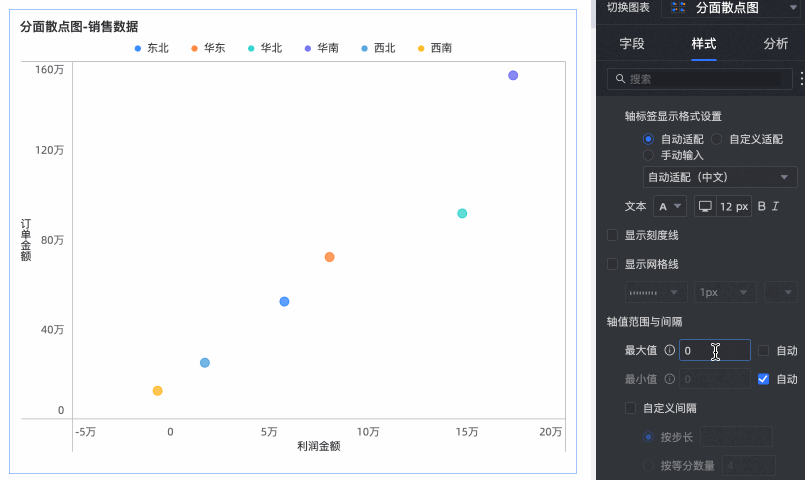

轴值范围与间隔 |
|

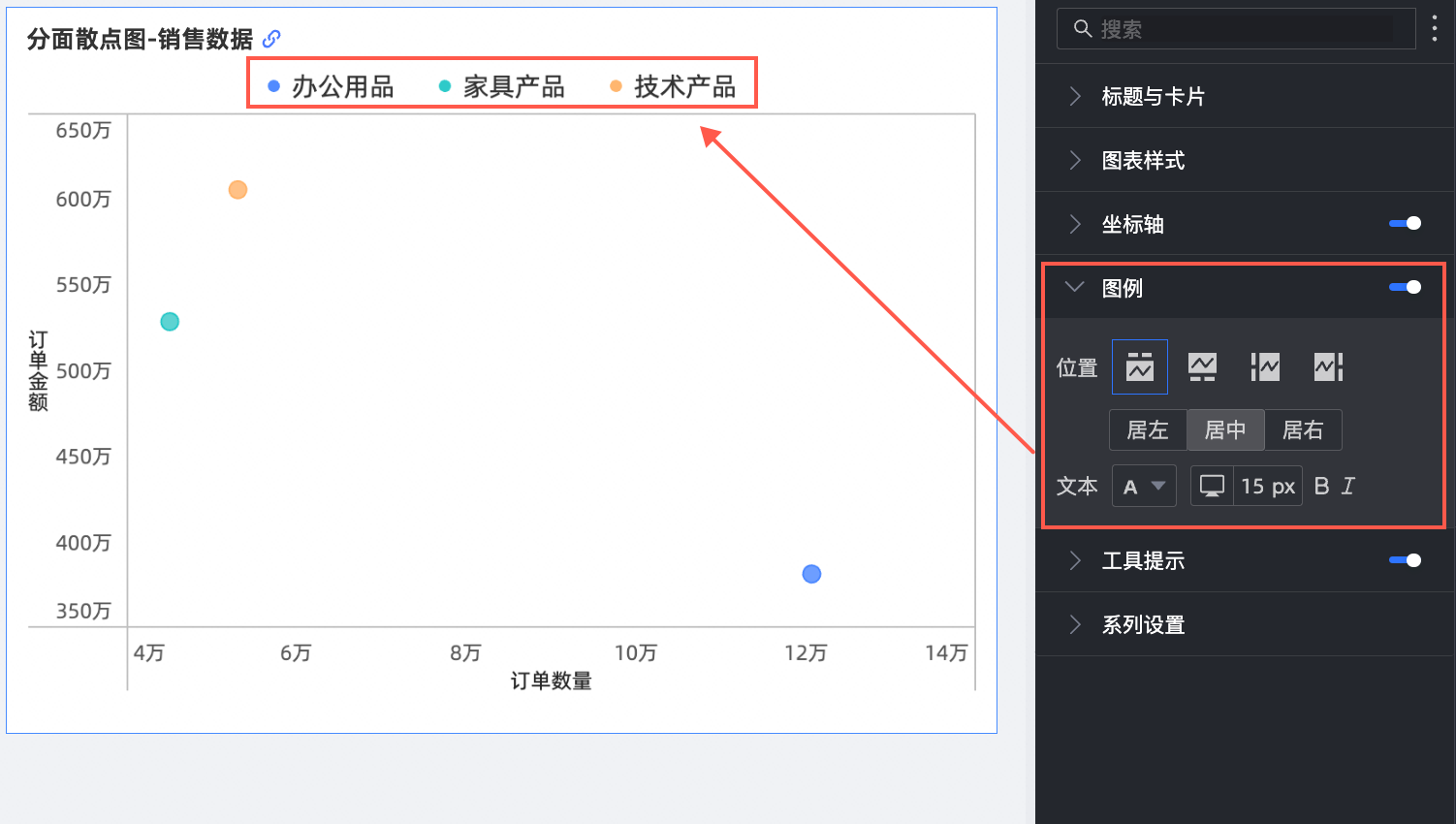

图例：设置图例（基于颜色图例维度）的显示、位置、文本样式等。

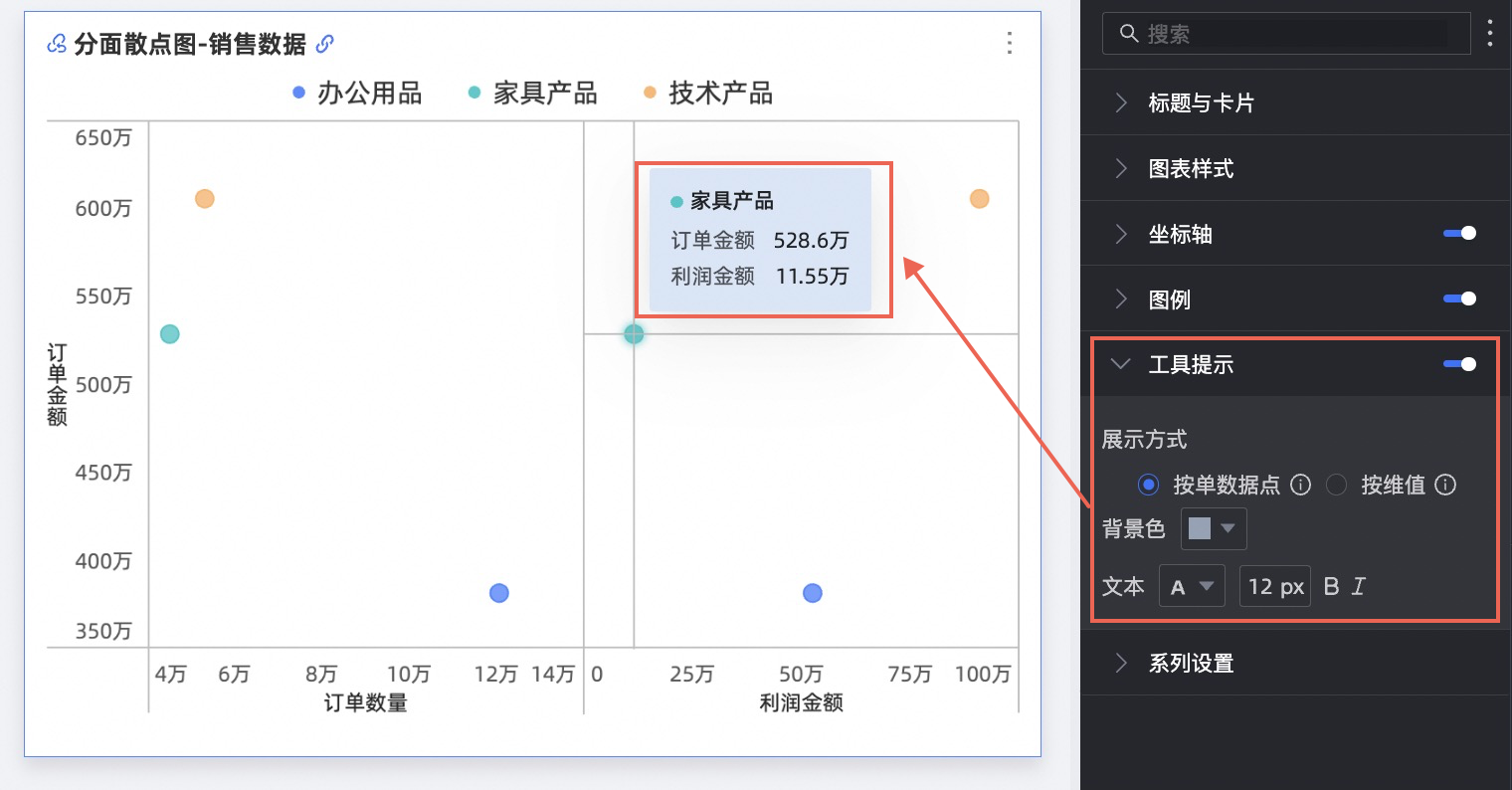

工具提示：配置鼠标悬停时提示框的显示内容、方式（单点/维值）、背景色、文本样式。

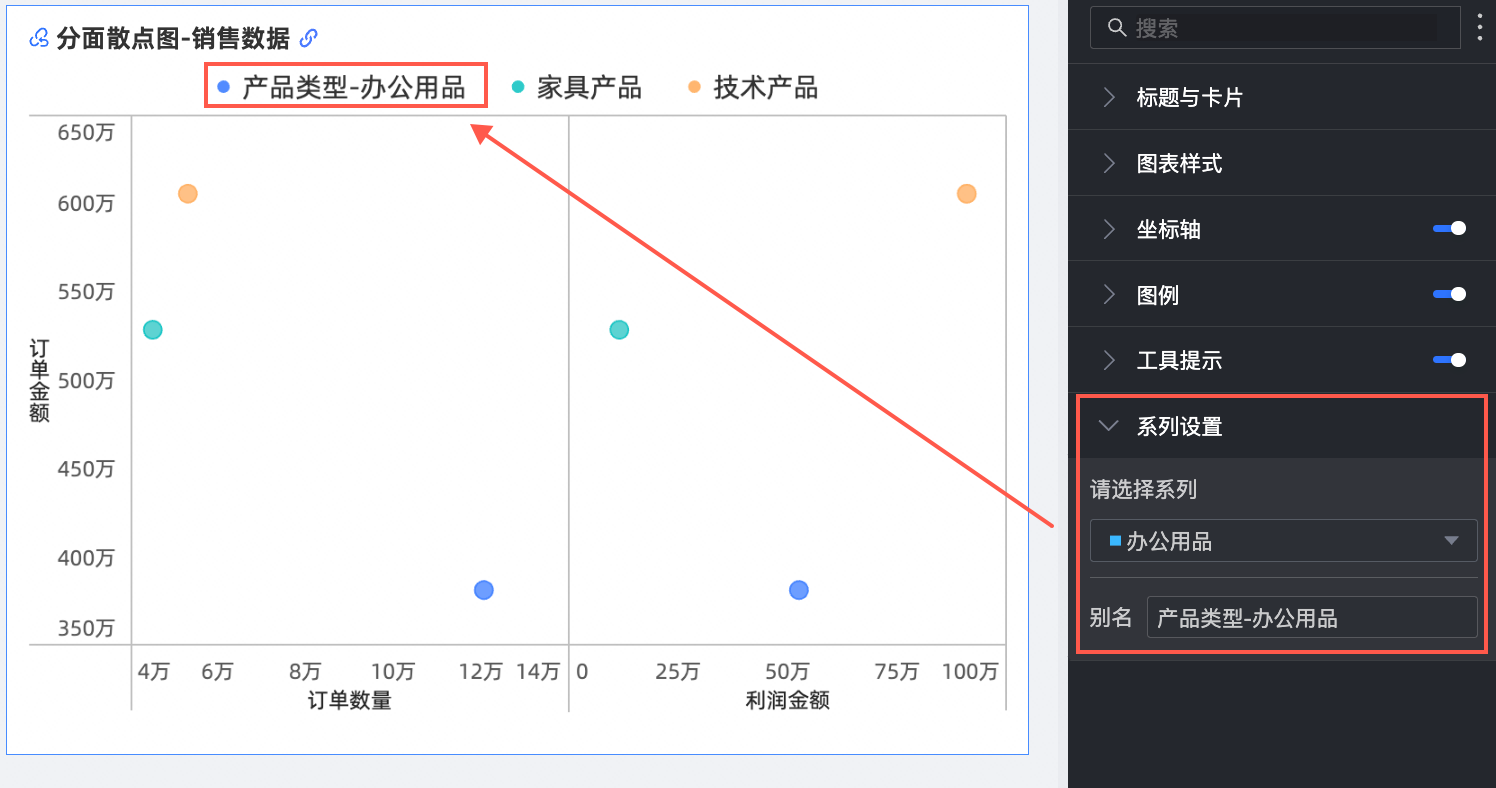

系列设置：可对由“颜色图例/维度”定义的不同系列设置别名等。
图表配置项 | 配置项说明 |
请选择系列 | 根据业务场景选择维度项。 |
别名 | 设置在图表上的字段的别名。 |
标题与卡片：配置图表的标题、备注、尾注、背景、边框等通用卡片样式。
配置分析功能
切换到右侧的“分析”配置面板。
配置项 | 名称 | 说明 |
数据交互 | 联动 | 当需要分析的数据存在于不同的图表，您可以通过图表联动，把多个图表关联起来，形成联动进行数据分析。具体设置请参见联动设置与展示。 |
跳转 | 当需要分析的数据存在于多个仪表板时，您可以通过仪表板跳转，把多个仪表板关联起来，进行数据分析。跳转包含参数跳转和外部链接两种方式，具体设置方法请参见跳转设置与展示。 |
常见问题 (FAQ)
问：分面散点图和普通散点图有什么核心区别？答：核心区别在于X轴的配置和由此产生的图表结构：
普通散点图：X轴通常只放1个字段（可以是维度或度量），生成1个散点图区域。
分面散点图：X轴可以放1到3个度量字段，会生成对应数量的多个并列的散点图区域（分面），每个区域展示Y轴度量与其中一个X轴度量的关系。

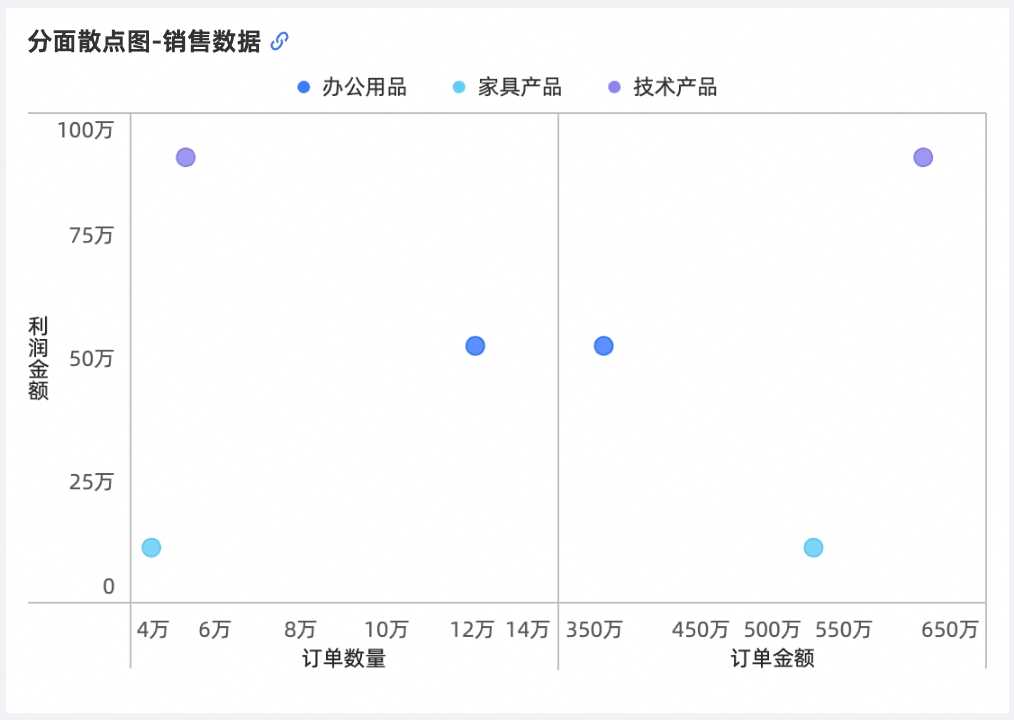

问：分面散点图的“分面”是按什么来划分的？答：它是按照您放入“X轴/度量”区域的不同度量字段来划分的。如果您在X轴放了2个度量，就会看到2个分面图；放了3个度量，就会看到3个分面图。
问：我可以用分面散点图展示数据随时间的变化吗？答：不可以。分面散点图**不支持“播放轴”**功能，因此无法像标准散点图那样创建时间动态效果。
问：分面散点图可以添加趋势线吗？答：根据现有文档信息，分面散点图似乎不支持添加趋势线功能。此功能通常在标准散点图（当X/Y轴均为度量且无播放轴时）中可用。
问：颜色图例最多可以有多少种颜色（类别）？答：您放入“颜色图例/维度”区域的维度字段，其包含的不同值的数量（类别数）不能超过1000个。如果超过这个限制，图表可能无法正常渲染或会报错。
