雷达图
功能概述
雷达图，又称蜘蛛网图，是Quick BI可视化组件库中隶属于“饼/环形类”的一种图表。它通过将多个定量指标（度量）映射到从同一点（圆心）出发的多个轴（分支）上，并将同一系列的数据点连接成线或面，来展示多个变量的数值或比率。雷达图特别适合用于比较多个项目（维度值）在多个指标（度量）上的综合表现，或者观察单个项目在各项指标上的均衡性。
核心优势
多维比较：能够在一个二维平面上直观地展示三维或更高维度的数据，清晰对比不同对象在多个指标上的得分或表现。
轮廓识别：通过形成的雷达形状，可以快速识别出某个对象的强项和弱项，或比较不同对象之间的整体相似性与差异性。
可视化效果：支持圆形和多边形两种基础样式，并可自定义线条、填充区域、标记点、坐标轴、图例等多种视觉元素。
交互与分析：支持指标切换、图表内筛选、钻取、联动、跳转等交互操作，以及添加辅助线、标注等分析功能。
典型应用场景
比较不同产品在性能、价格、用户评价等多个维度的表现；评估不同员工在多个KPI指标上的完成情况；分析不同供应商在成本、质量、交期等方面的综合能力。
使用限制
雷达图的配置方式较为灵活，支持以下两种主要的数据组织模式，请根据您的分析目标选择合适的模式并注意字段限制：
维度作为分支标签:
目的：比较不同度量在各个维度值上的表现。
配置：
分支标签/维度：最多放入1个维度字段。该维度的值将成为雷达图的各个分支轴（节点）。
分支长度/度量：至少放入1个，最多放入10个度量字段。每个度量将形成一个独立的雷达面（或线），覆盖在所有维度分支上。
解读：观察不同度量（不同颜色的雷达面）在各个维度分支上的长度差异。
度量作为分支标签 (Measures as Branch Labels):
目的：比较不同维度值在各个度量指标上的综合表现。
配置：
分支标签/维度：最多放入1个维度字段。该维度的值将成为图中的不同雷达面（或线）。
分支长度/度量：至少放入1个，最多放入10个度量字段。每个度量将成为雷达图的一个分支轴（节点）。
解读：观察不同维度值（不同颜色的雷达面）在各个度量分支上的长度，形成各自的轮廓，便于比较综合表现。
操作步骤
在仪表板编辑模式下，您可以按照以下步骤添加和配置雷达图：
添加图表
在仪表板编辑界面的左侧图表列表中，找到“饼/环形类”。
选择“雷达图”并将其拖拽到画布上。
配置数据字段
选中图表，在右侧的“数据”配置面板中，根据您的分析目的选择配置模式：

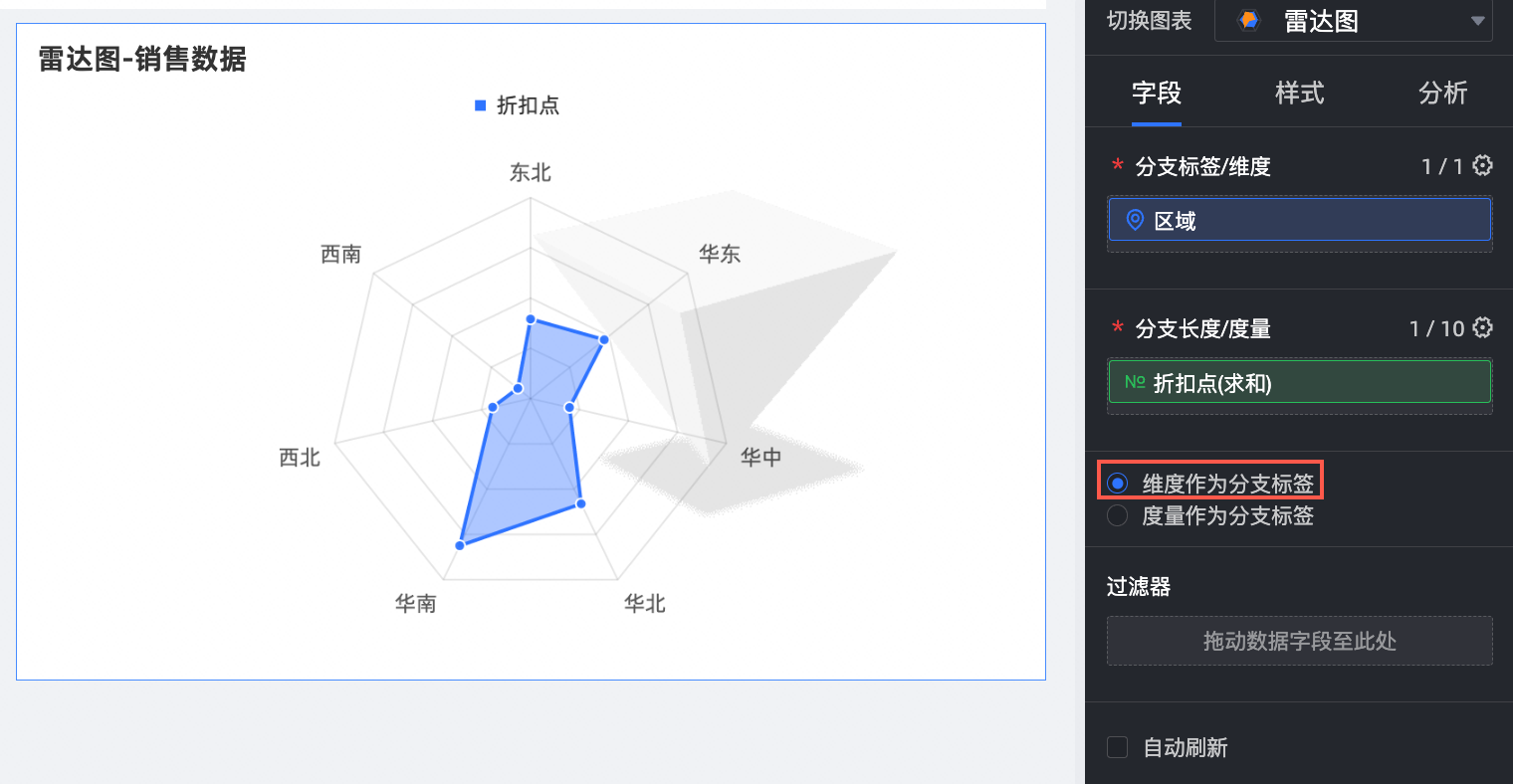

模式一：维度作分支标签
将维度字段（如“区域”）拖入“分支标签/维度”。
将度量字段（如“折扣点”）拖入“分支长度/度量”。

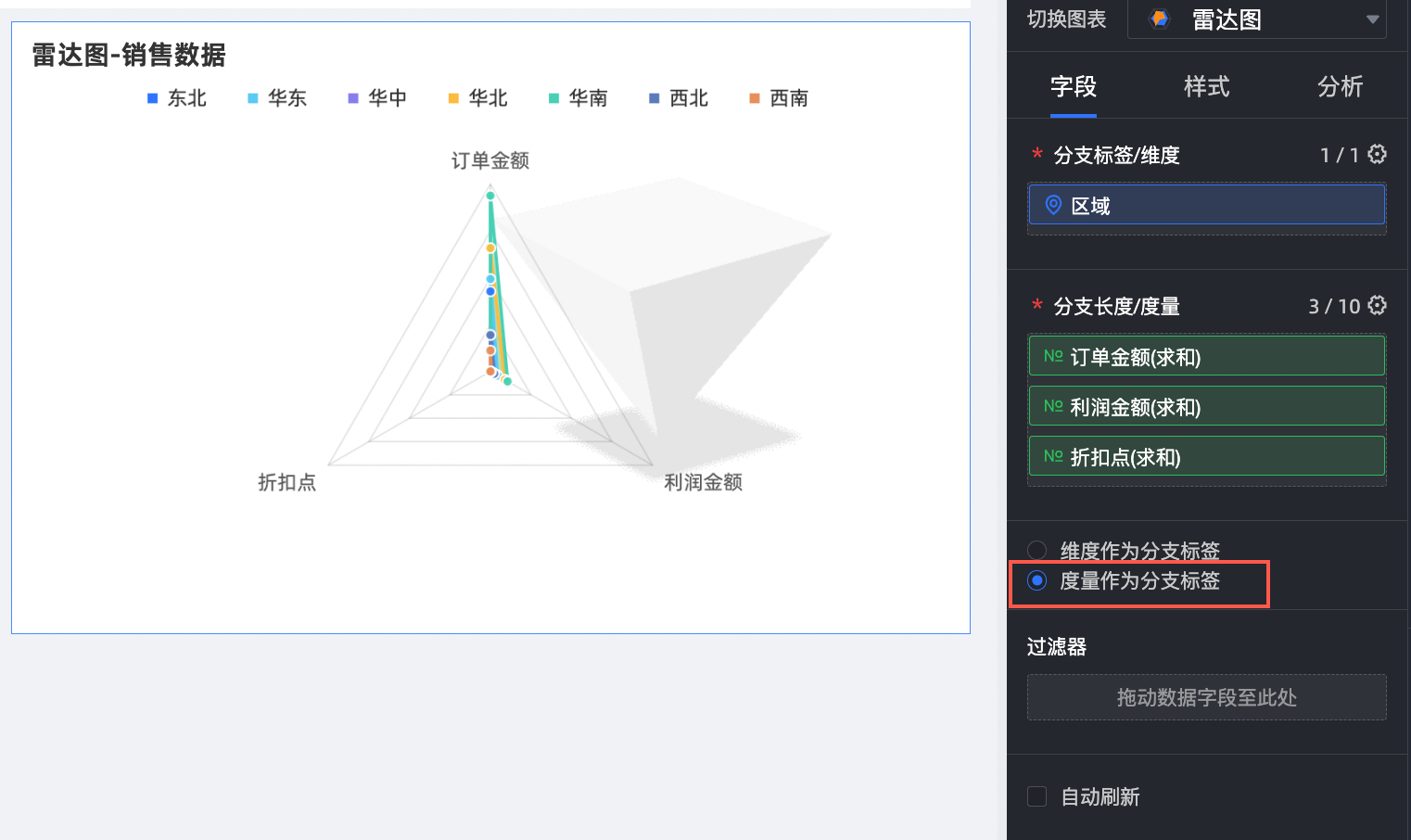

模式二：度量作分支标签
将维度字段（如“区域”）拖入“分支标签/维度”。
将度量字段（如“订单金额”、“利润金额”、“折扣点”）拖入“分支长度/度量”。
配置完字段后，点击面板下方的“更新”按钮，图表将根据数据渲染。
（可选）配置过滤器、自动刷新等。
配置图表样式

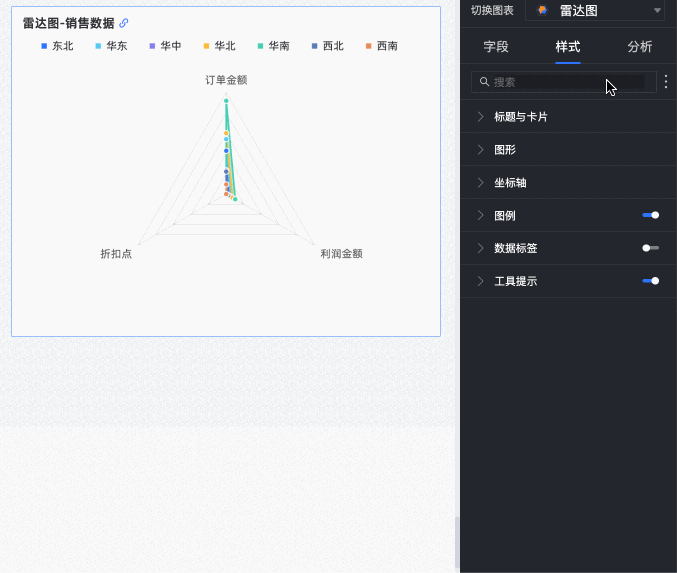

切换到右侧的“样式”配置面板。可使用顶部搜索框快速定位配置项。

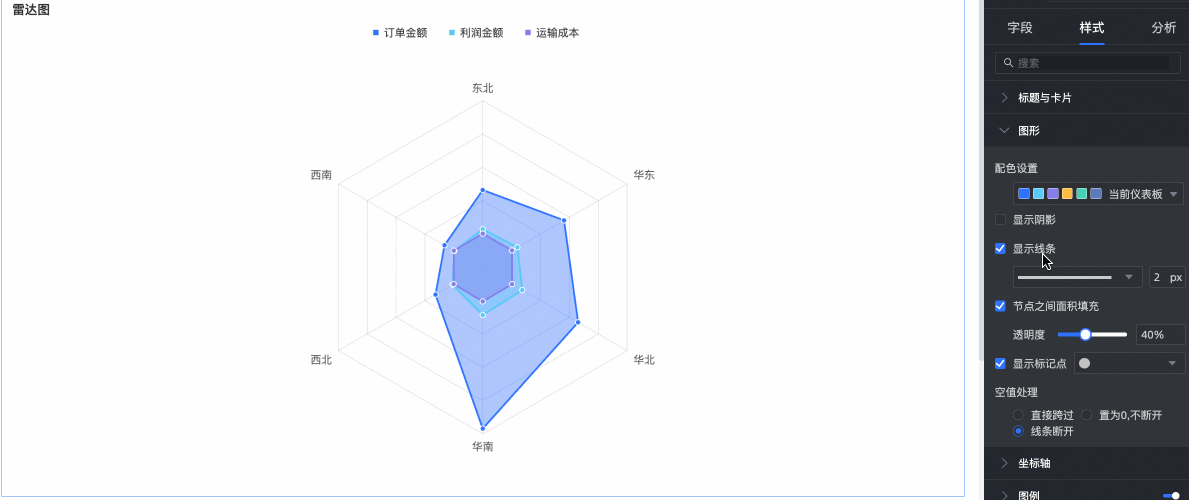

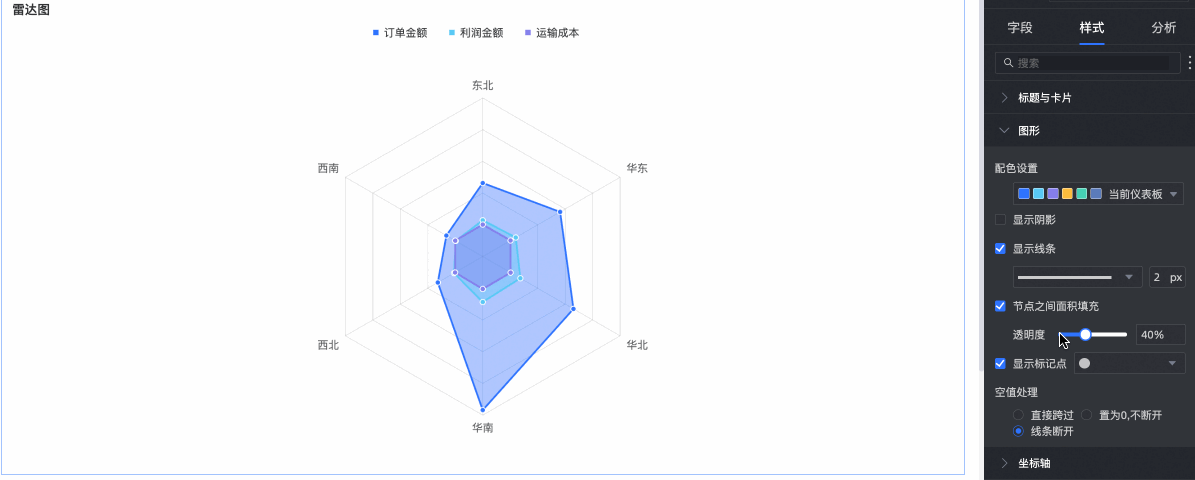

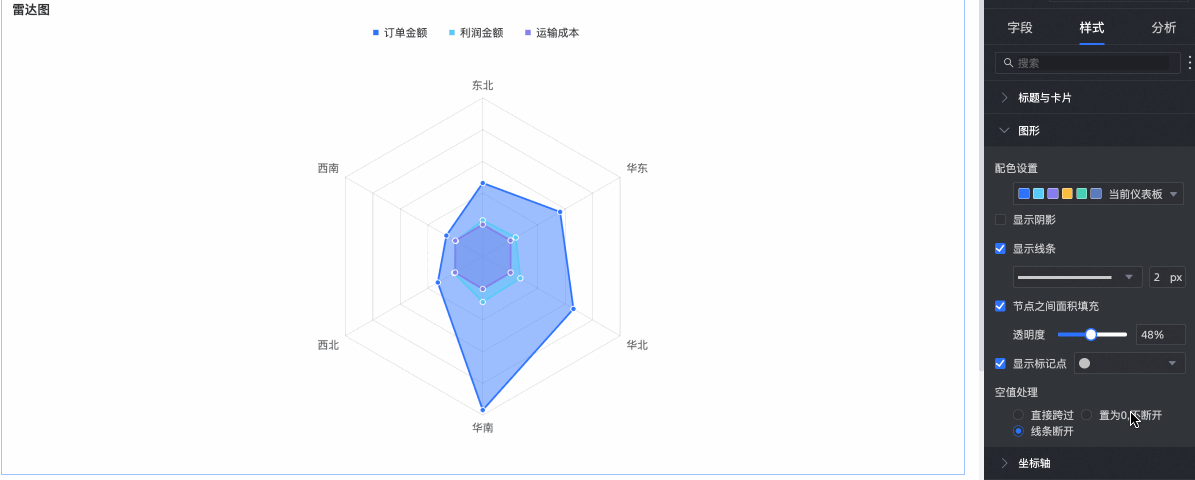

图形：
配置项 | 说明 |
配色设置 | 支持给雷达图自定义颜色设置。
|
显示阴影 | 支持设置是否显示阴影。
|
显示线条 | 支持设置是否显示线条并设置线条的形状和粗细。
|
节点之间面积填充 | 支持设置节点之间是否使用面积填充及面积填充的透明度。
|
显示标记点 | 支持设置是否显示标记点及标记点的形状。
|

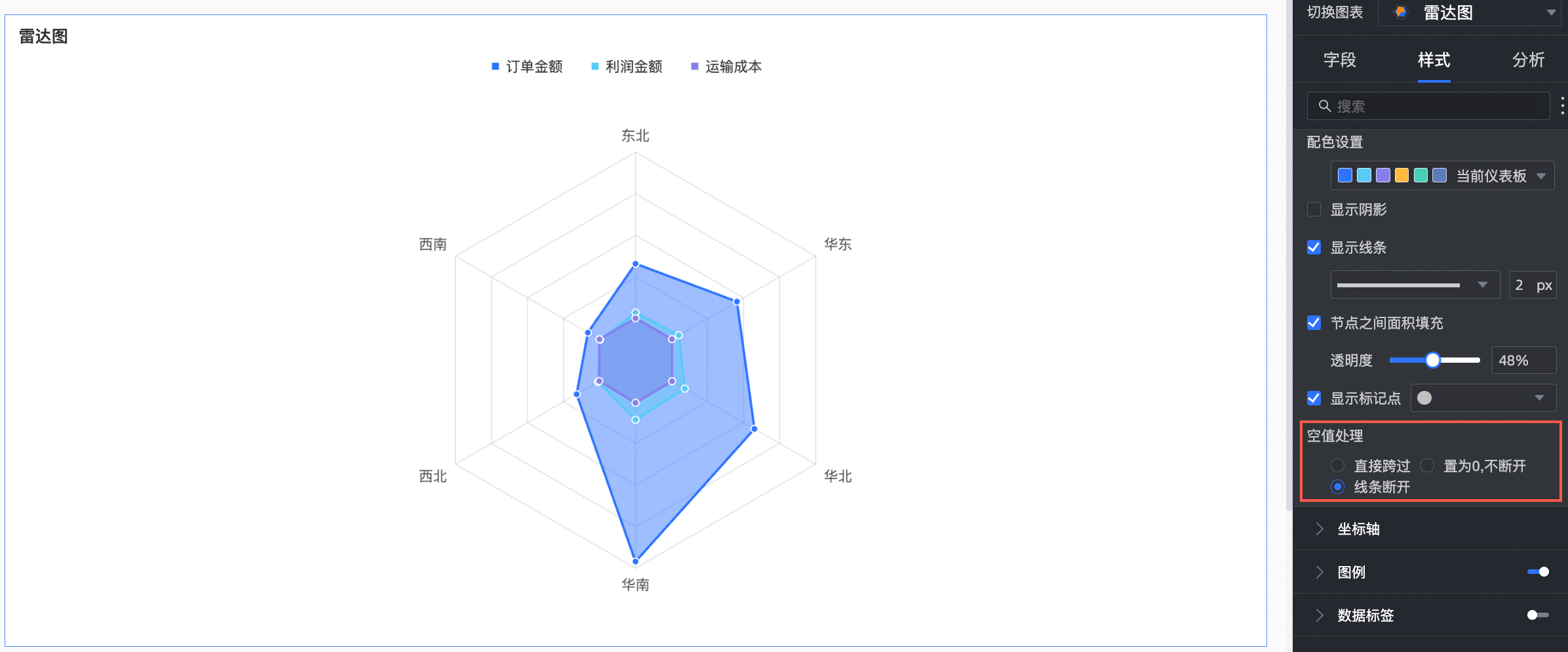

空值处理 | 当图表中维度存在空值时，您可以给空值设置显示方式。支持直接跨过、置为0，不断开、线条断开三种方式。
|

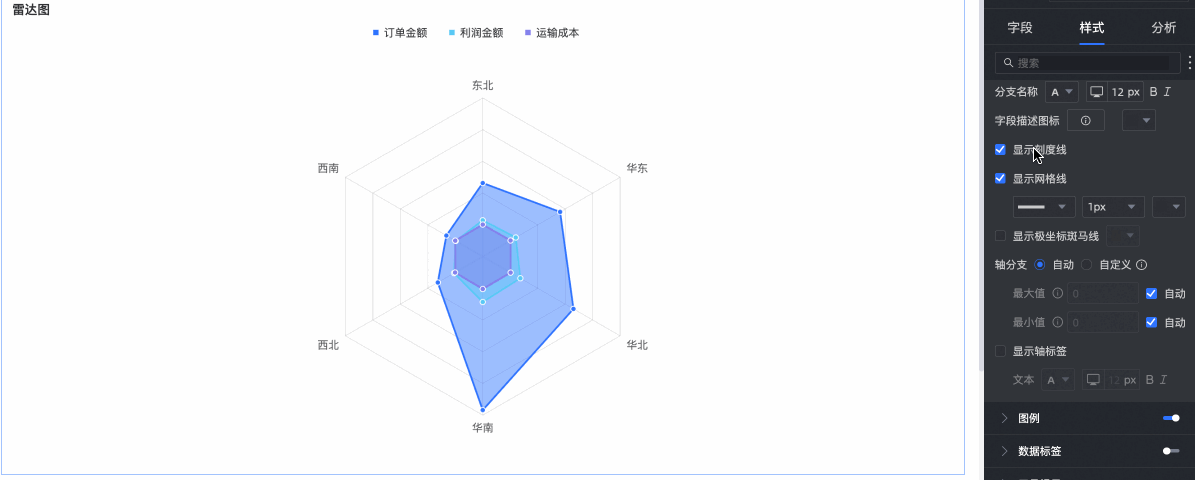

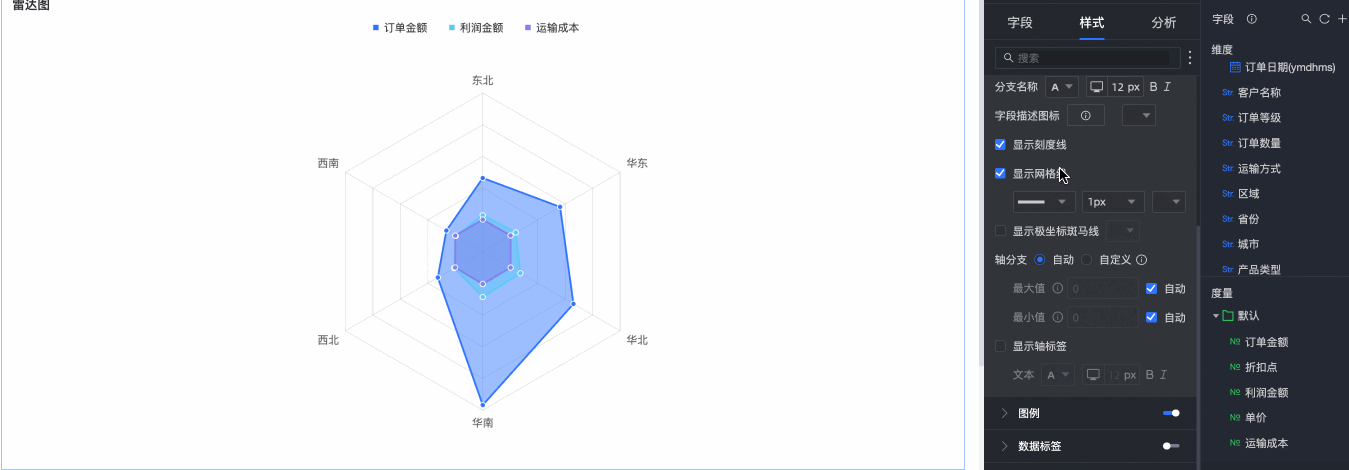

坐标轴：设置可视化样式切换、最大值和显示轴标签。
图表配置项 | 配置项说明 |

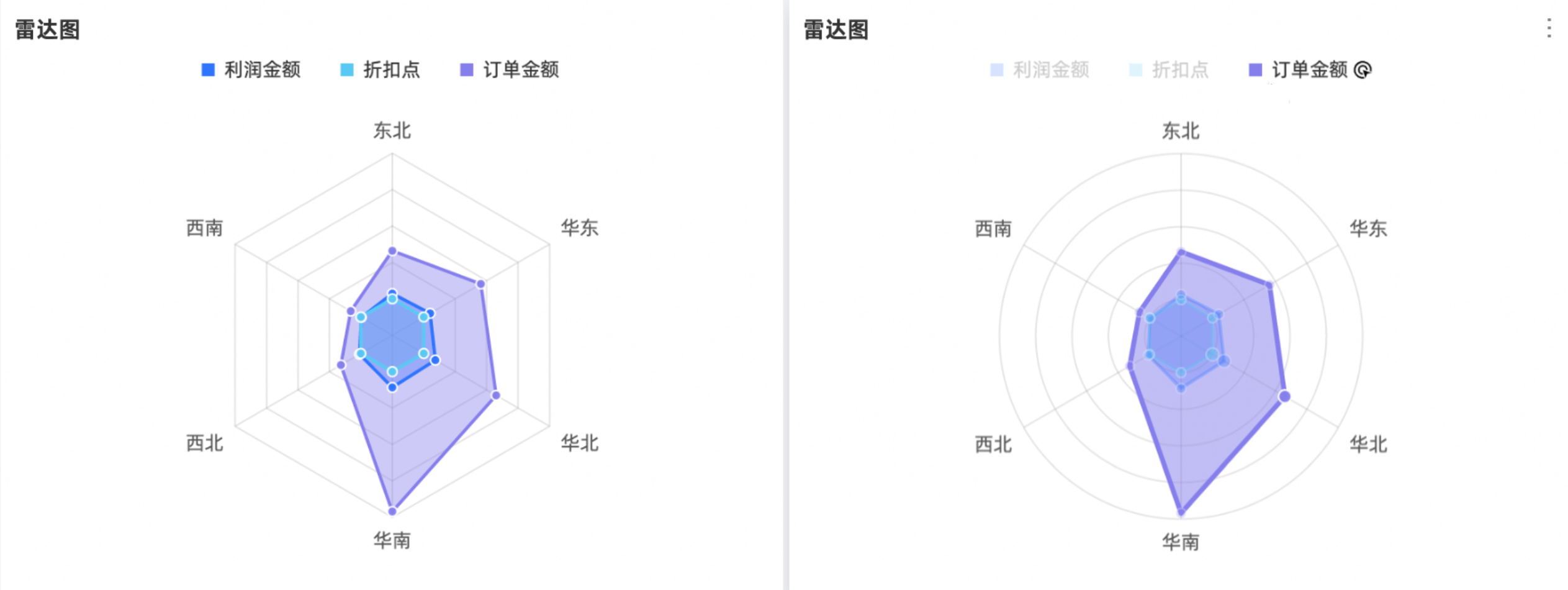

可视化样式切换 | 支持多边形和圆形两种样式。
|

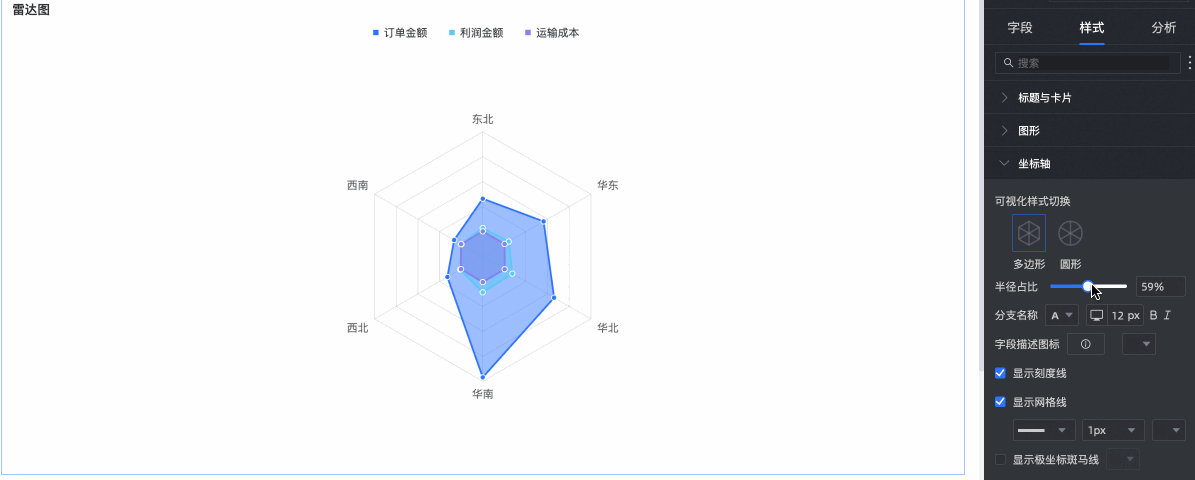

半径占比 | 支持设置半径的占比。
|

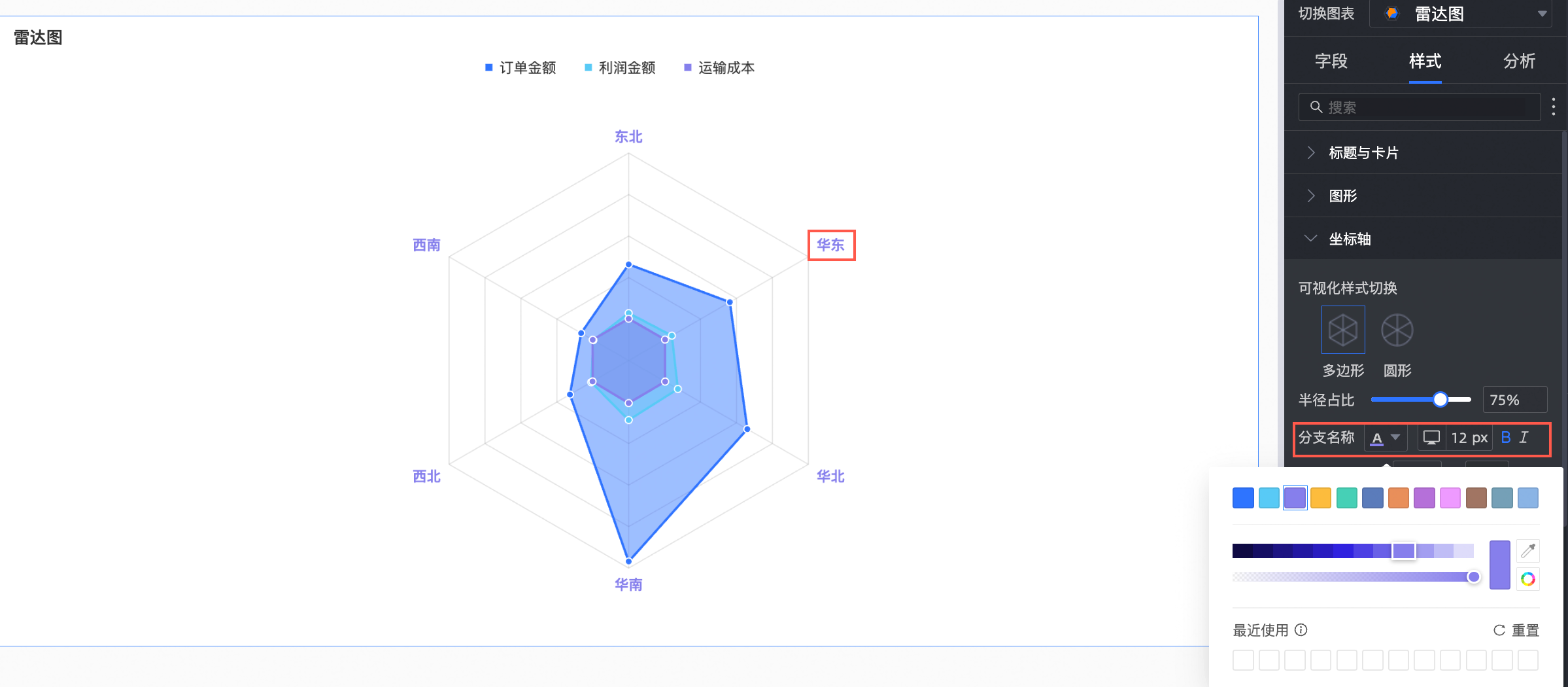

分支名称 | 支持设置分支名称和样式。
|
字段描述图标 | 支持设置字段描述的图标和颜色。 |
显示刻度线 | 支持设置是否显示刻度线。
|
显示网格线 | 支持设置是否显示网格线并设置网格线的形状、大小和颜色。
|

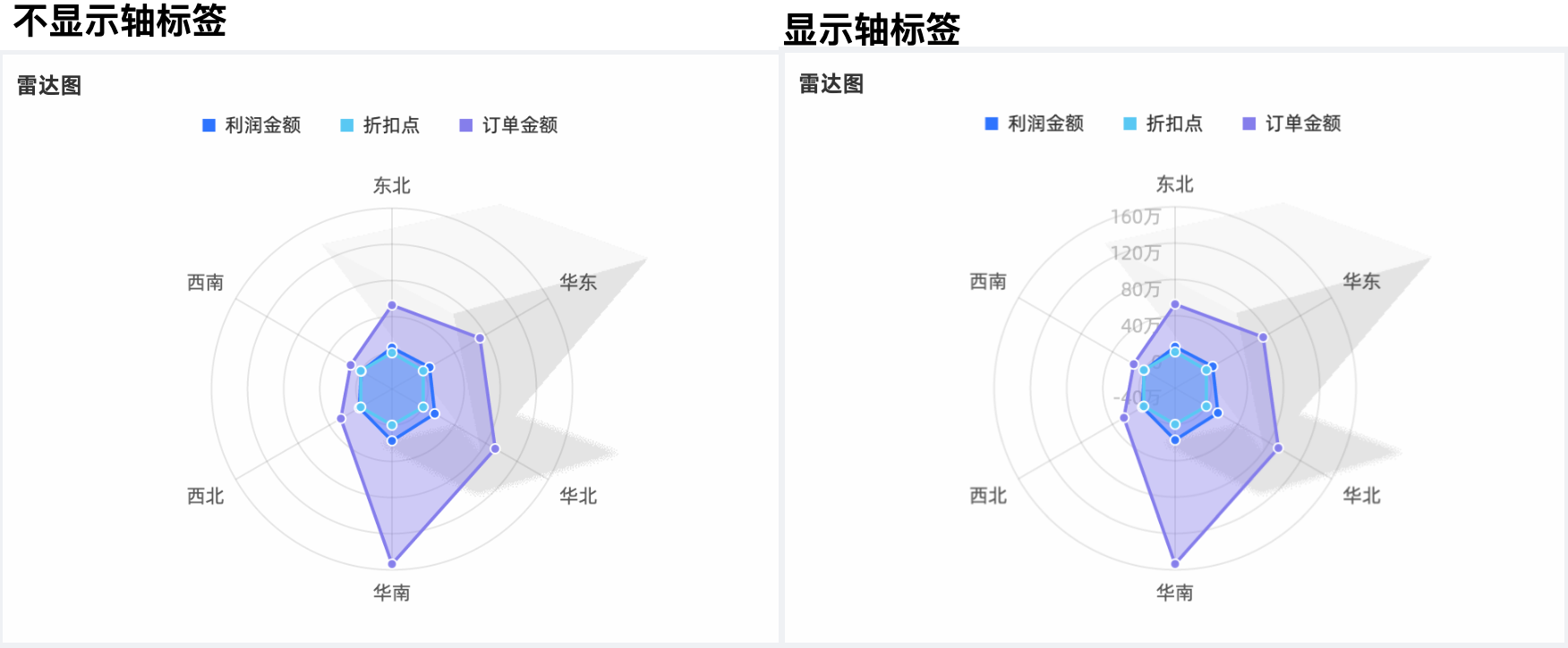

显示极坐标斑马线 | 支持设置是否显示极坐标斑马线并设置斑马线的颜色。
|

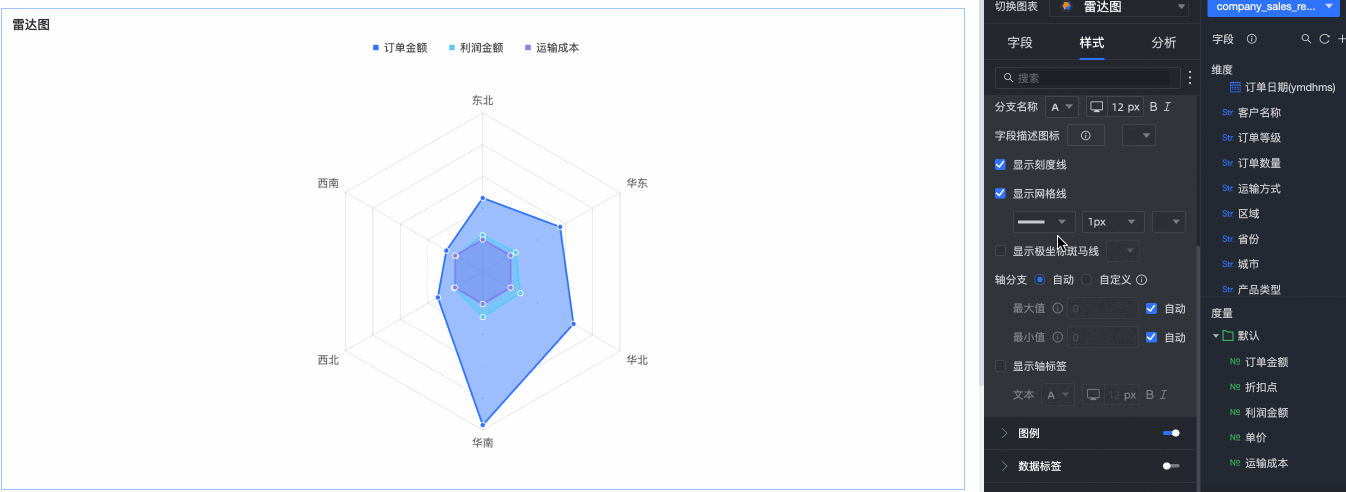

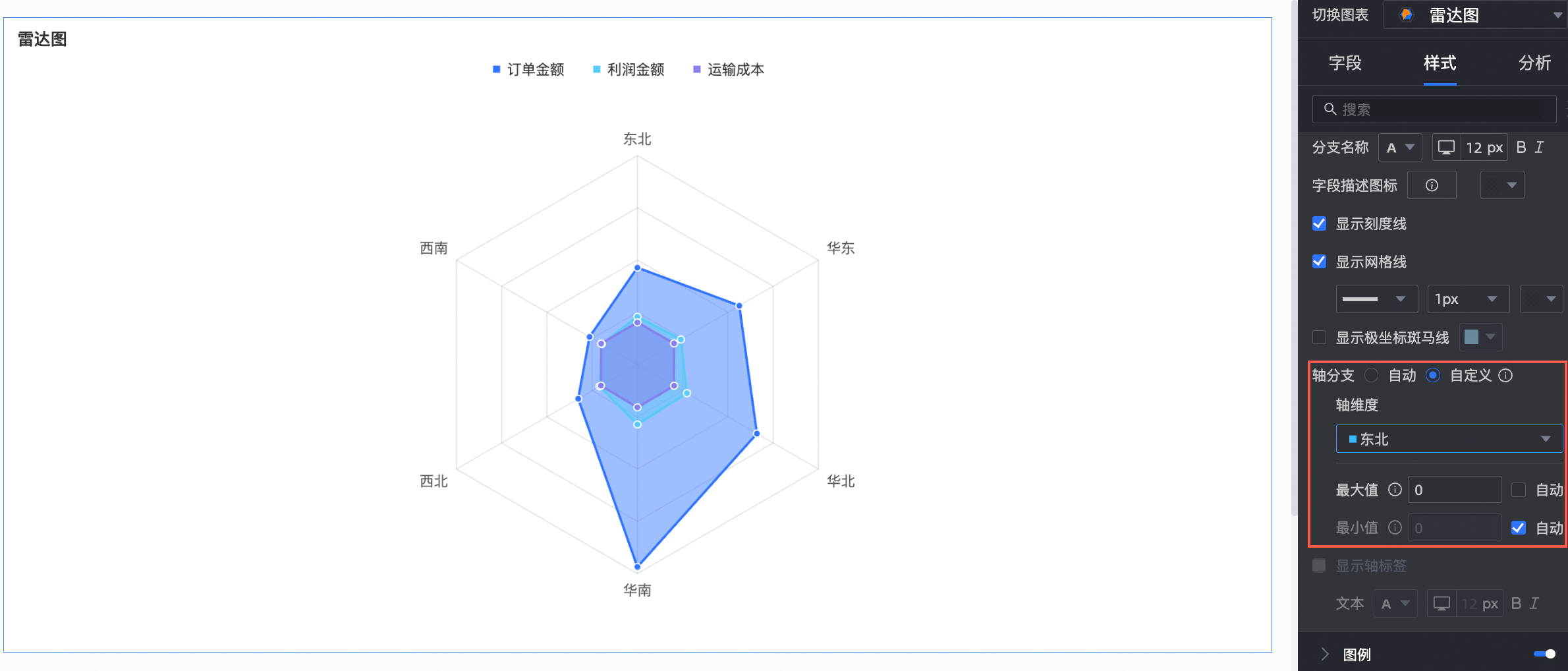

轴分支 | 支持设置轴分枝为自动或自定义。 当选择自定义时，支持设置轴维度的最大值和最小值。
说明
|
显示轴标签 | 垂直轴支持显示轴标签，辅助显示每个环轴的大小。
|

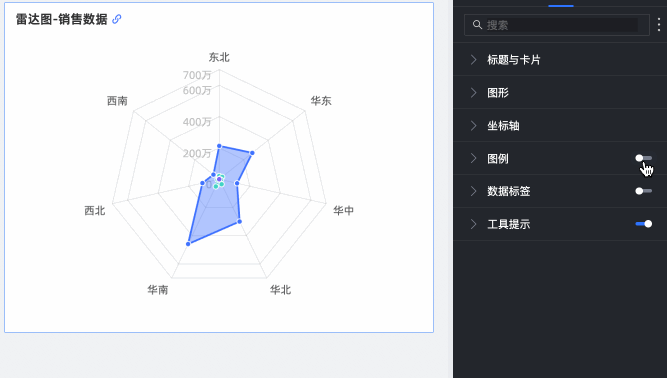

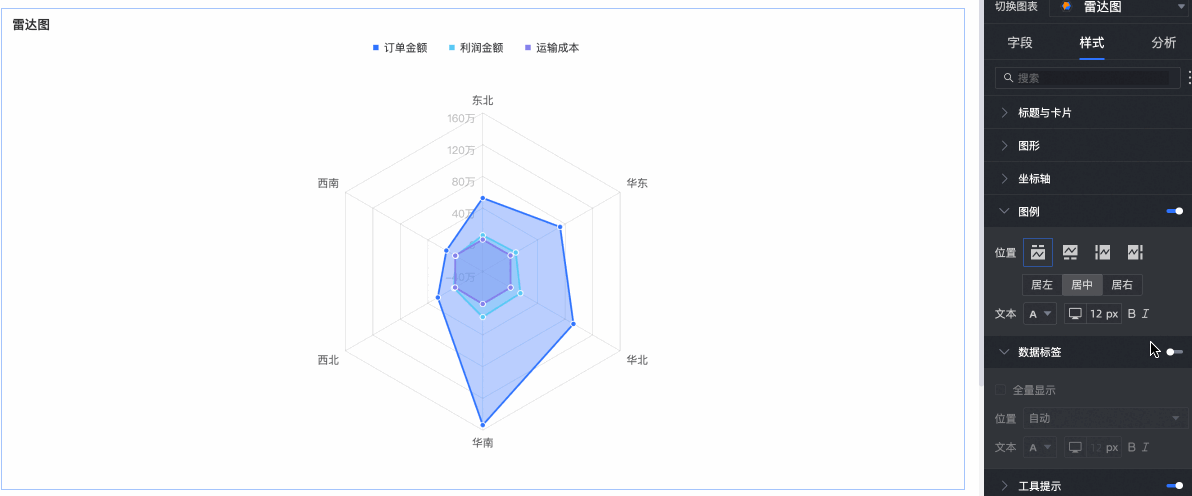

图例：设置图例显示、位置（PC/移动端）、文本样式、移动端布局等。
PC端配置

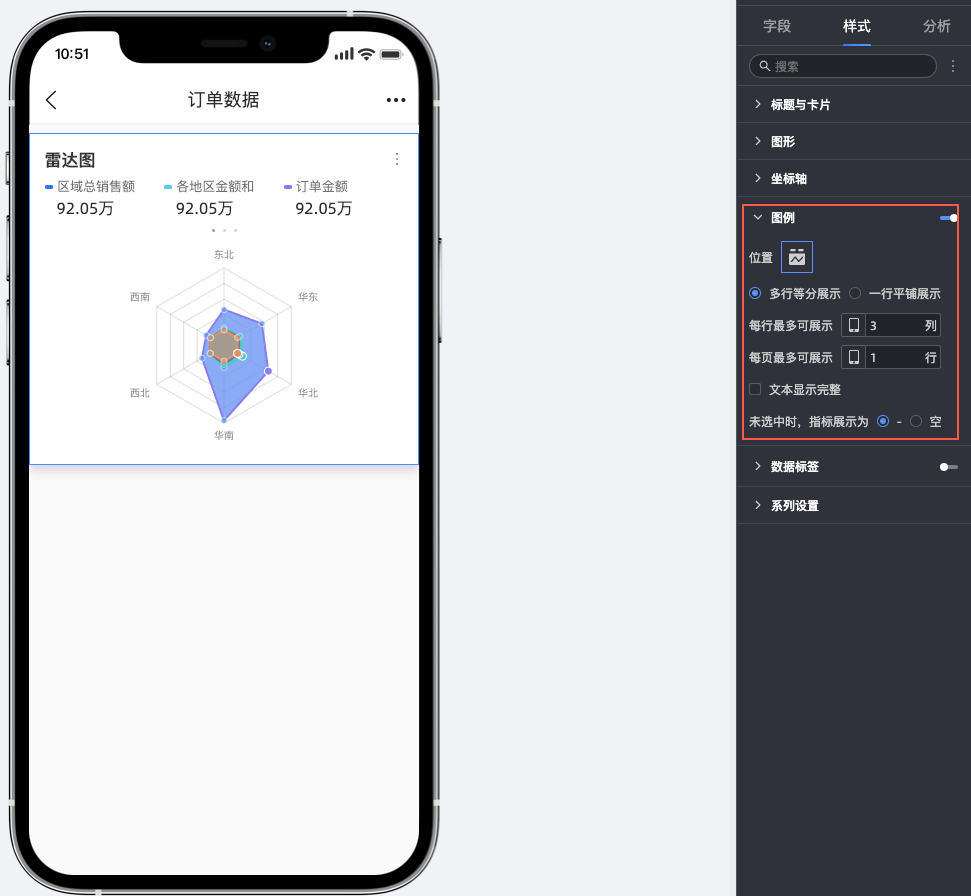

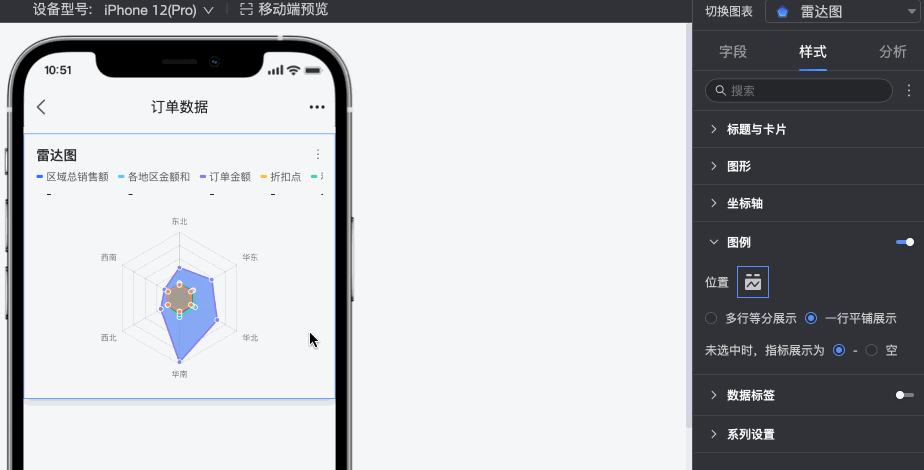

移动端配置
图表配置项 | 配置项说明 |
位置/多行等分展示 | 选择多行等分展示方式后可多行展示度量指标，例如：
|

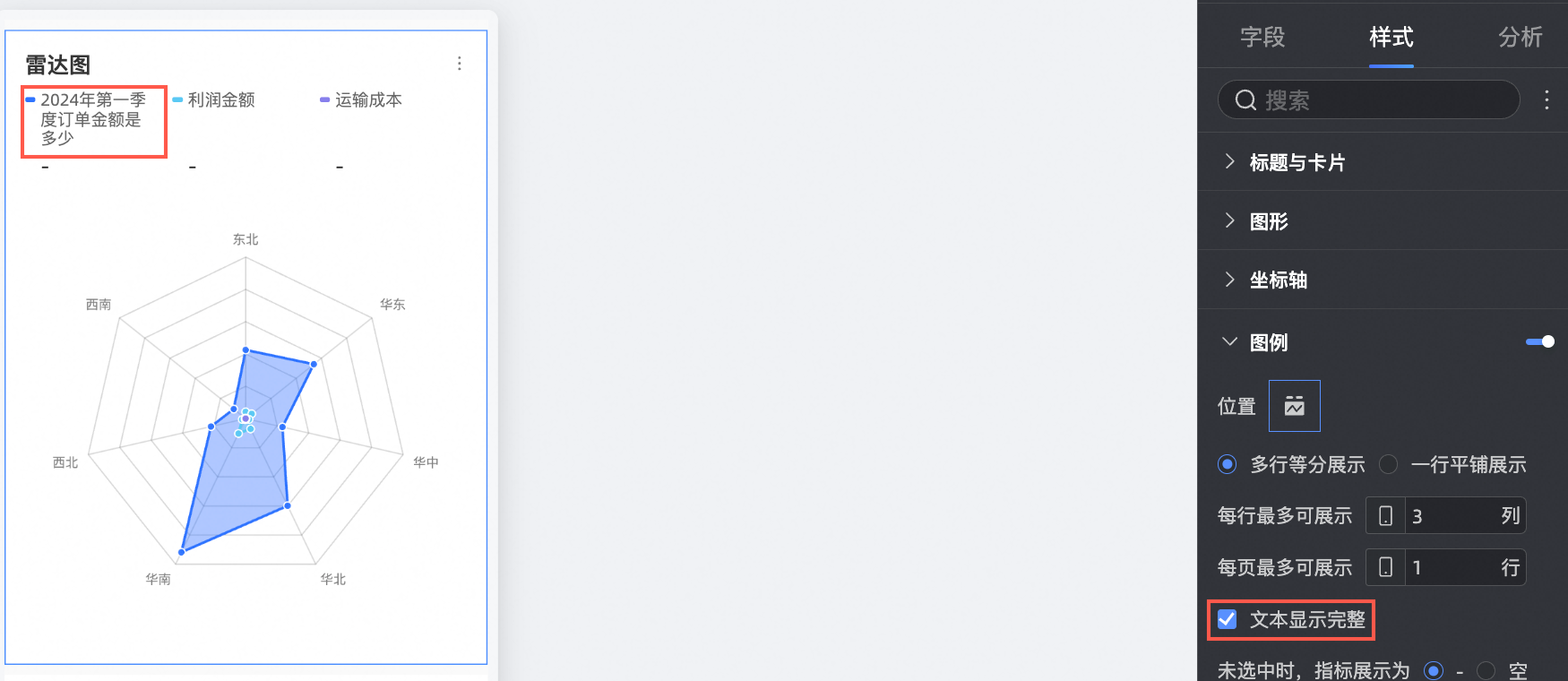

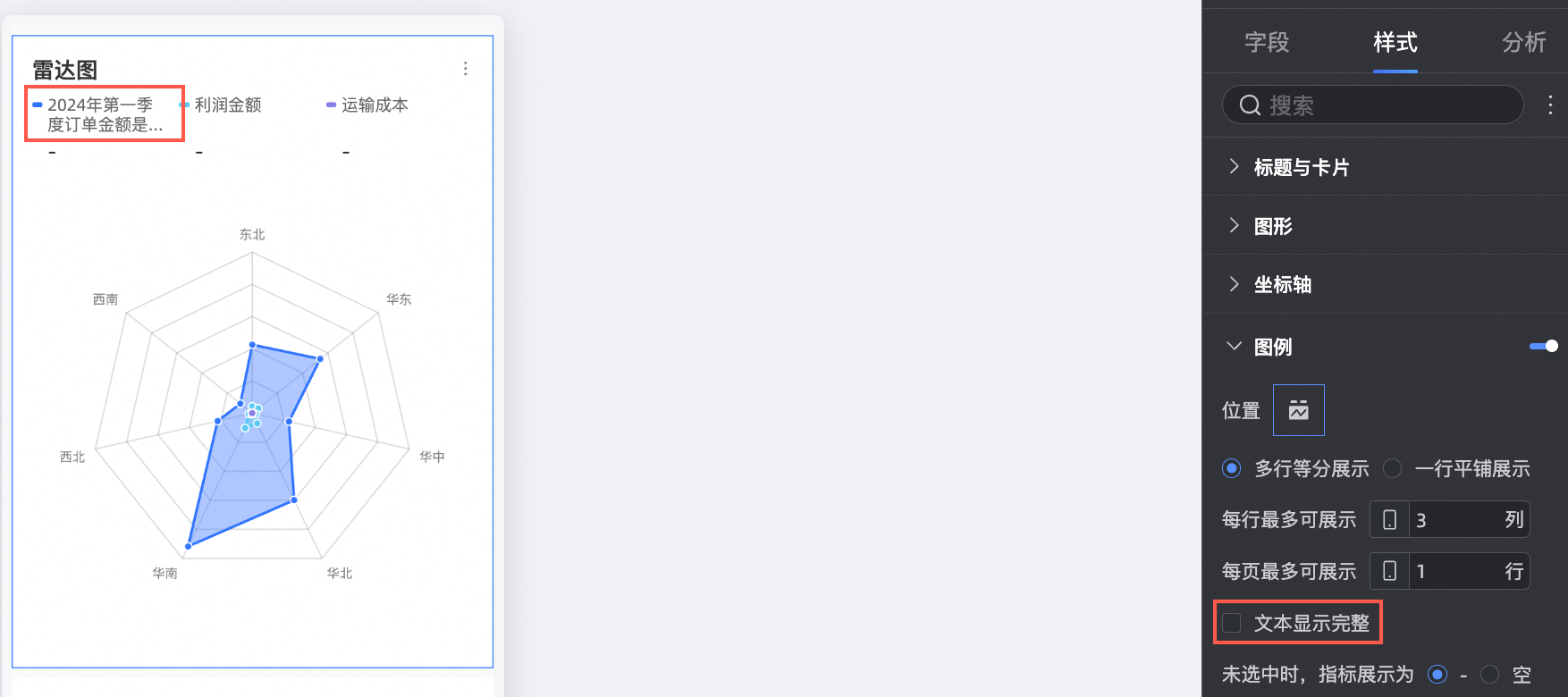

当选择多行等分展示方式中度量名称较长被隐藏时，可通过文本显示完整功能实现。
| |
位置/一行平铺展示 | 勾选后可将多行度量指标改为，一行平铺的展示方式。
|
指标展示 | 指标未被选择时，展示效果默认为 “-”，可切换为“空”的展示效果。
|
数据标签：控制是否显示数据标签、标签位置和文本样式。

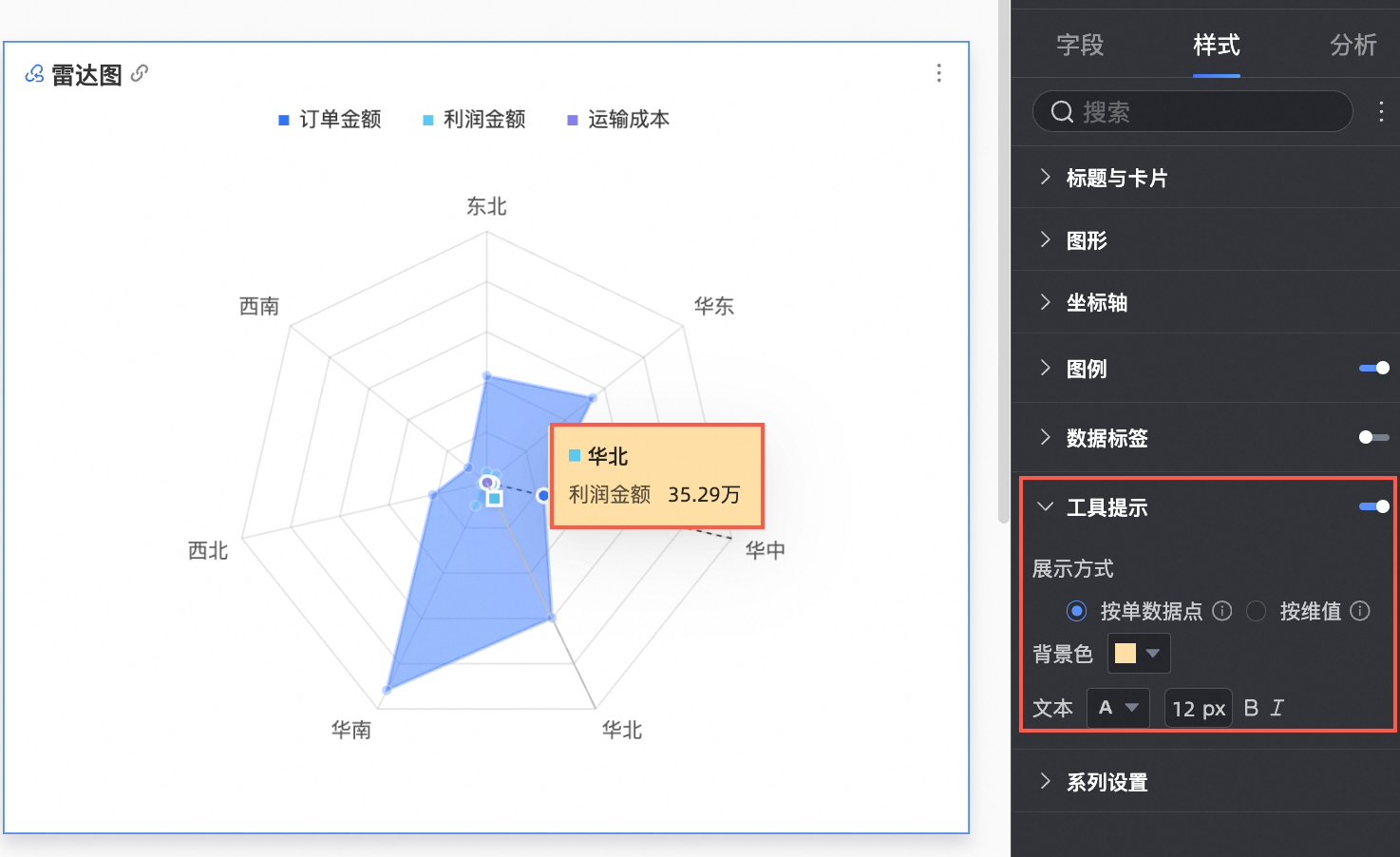

工具提示：配置提示框显示方式（按单点/按维值）、背景色、文本样式。
按单数据点：展示鼠标浮选的数据点所关联的数据。
按维值：展示相同维值下的所有数据。

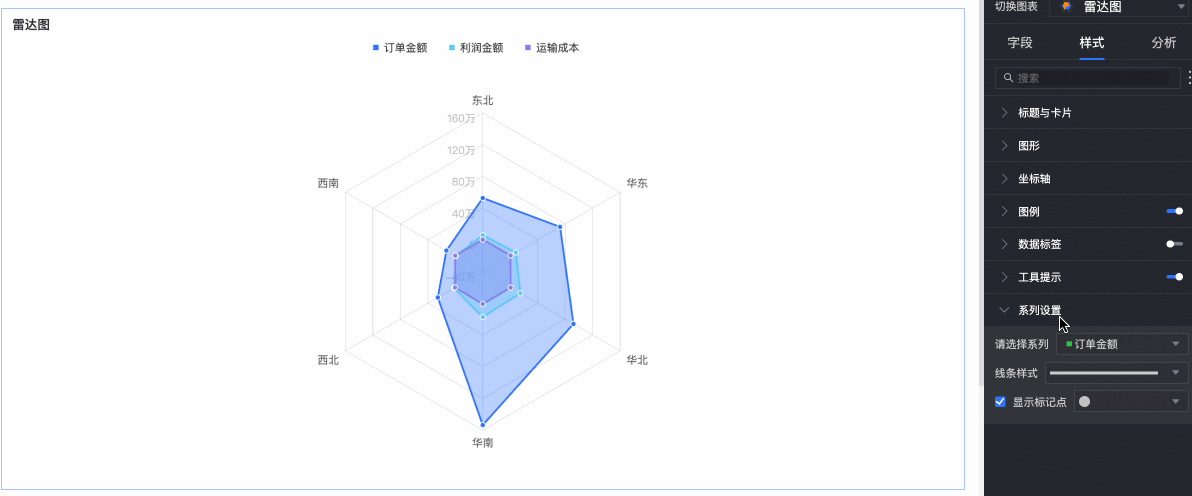

系列设置：可对不同的系列（通常是不同的度量或维度值形成的雷达面）单独设置线条样式、标记点等。
配置分析功能
切换到右侧的“高级”或“分析”配置面板。
配置项 | 名称 | 说明 |
数据交互 | 钻取 | 当您已在字段面板设置完成钻取字段时，可以在此处设置钻取层级行展示样式。 |

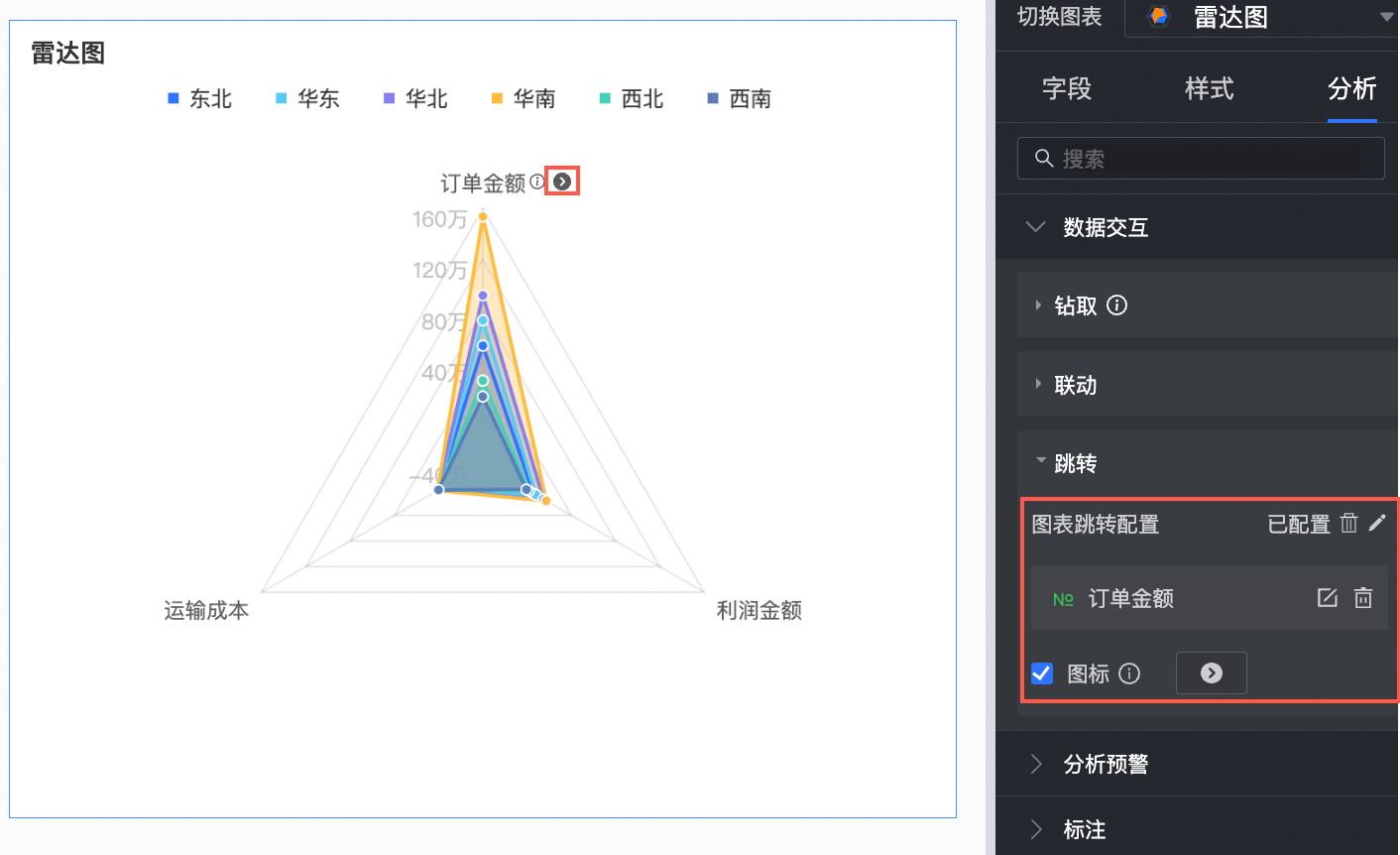

联动 | 当需要分析的数据存在于不同的图表，您可以通过图表联动，把多个图表关联起来，形成联动进行数据分析。具体设置请参见联动。 当度量作为分支标签时，支持度量跳转并配置跳转图标。
| |
跳转 | 当需要分析的数据存在于多个仪表板时，您可以通过仪表板跳转，把多个仪表板关联起来，进行数据分析。跳转包含产品内跳转、页面内组件和外部链接三种方式。具体设置请参见跳转。 | |
分析预警 | 辅助线 | 通过辅助线可以查看当前度量值与辅助线设定值之间的差异。辅助线设定值分为固定值和计算值两种。计算值包含平均值、最大值、最小值和中位数四类。具体设置请参见辅助线。 |
标注 | - | 当图表中的数据存在异常或需要重点关注时，支持使用颜色高亮、图标、注释或数据点的方式行标注，帮助您识别异常并采取相应的行动。具体设置请参见标注。 |
常见问题 (FAQ)
问：雷达图最适合用来分析什么？答：雷达图非常适合用于比较多个对象（如产品、员工、区域）在多个不同指标（如性能、成本、满意度）上的综合表现。它可以帮助您快速识别每个对象的优势、劣势以及整体的均衡性。
问：雷达图的两种配置方式（维度作分支标签 vs 度量作分支标签）有什么区别？我该如何选择？答：选择哪种方式取决于您的分析目标：
如果您想看某个区域（维度）在销售额、利润、成本（度量）这几个方面的表现如何，应该用“度量作分支标签”模式。此时，销售额、利润、成本是雷达图的轴，区域是图上的不同形状（雷达面）。
如果您想看销售额（度量）在华东、华北、华南（维度）这几个区域的表现对比，应该用“维度作分支标签”模式。此时，华东、华北、华南是雷达图的轴，销售额（以及您可能加入的其他度量）是图上的不同形状（雷达面）。
问：雷达图可以放多少个维度和度量？答：无论哪种配置模式，“分支标签/维度”区域最多只能放1个维度字段。“分支长度/度量”区域最少需要1个，最多可以放10个度量字段。
问：雷达图的各个轴（分支）的刻度范围可以自己定吗？答：可以。在“样式”->“坐标轴”->“轴分支”设置中，选择“自定义”，然后您可以手动设置轴的最大值和最小值。但请注意，启用自定义轴范围时，辅助线功能可能失效。
问：图表中的线条和填充区域看起来太杂乱了，可以只显示线条或者只显示填充吗？答：可以。在“样式”->“图形”设置中，您可以单独控制是否“显示线条”以及是否进行“节点之间面积填充”。您还可以调整面积填充的“透明度”来减轻视觉干扰。
