区域下钻热力层是基础平面地图的子组件,支持独立的样式、数据和交互配置,包括下钻区域的标注、边线、鼠标交互事件以及位置信息等,可直接作为省或直辖市级、地市级区域热力层使用。本文档为您介绍区域下钻热力层各配置项的含义,帮助您快速准确地使用区域下钻热力层子组件。

注意 当前为V1.x版本的区域下钻热力层子组件指导文档,如需查看该子组件V2.x版本的文档内容详情,请参考区域下钻热力层(V2.x版本)

参考地图容器(V1.x版本)添加区域下钻热力层子组件,并配置其参数。

配置

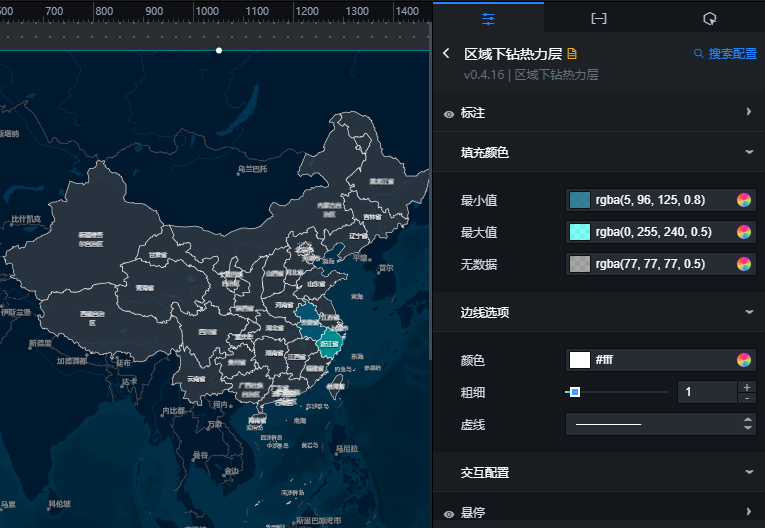

区域下钻热力层配置面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置弹出框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 标注
    • 标注字段:下钻区域的标注字段,需要与地理数据中字段名称匹配。
    • 颜色:标注的颜色,可参考颜色选择器说明进行修改。
    • 阴影色:标注的阴影色。
    • 字体:标注的字体。
      说明 请选择系统中的字体,如果您的系统中没有所选的字体,标注会使用默认字体。
    • 字号:标注文字的大小。
  • 填充颜色:数据中最大、最小及为空的value值对应区域的颜色。
  • 边线选项:下钻热力层各区域边线的颜色、粗细和虚线线型。
  • 交互配置
    • 悬停:鼠标悬停区域的颜色,仅在预览或发布时可以看到效果。
    • 显示弹窗:勾选后,显示弹窗信息;去勾选,关闭弹窗信息。
    • 聚焦范围比:所点击区域的聚焦范围。
    • 双击回调 ID:设置组件之间数据联动的变量,这里的变量不需要跟数据中的字段对应,默认回传区域的adcode,例如双击浙江省,会回传330000。
      说明 此功能已更新到交互面板中, 配置面板的该功能将弃用,请尽快升级。新版本的交互功能支持配置多个字段。
    • 单击回调 ID:设置组件之间数据联动的变量,需要配置为数据中的某一个字段。
      说明 此功能已更新到交互面板中, 配置面板的该功能将弃用,请尽快升级。新版本的交互功能支持配置多个字段。

数据

  • 默认区域
    1. 选择数据 > 默认区域,单击配置数据源
    2. 设置数据源面板中,选择数据源类型静态数据
      区域下钻热力层默认显示全国范围内各省和直辖市区域热力层数据,如下图所示。区域下钻热力层默认区域数据
      说明 区域adcode可以查阅省市区adcode与经纬度映射表
    3. 如果您需要使用地市级区域热力层,可修改adcode值。
      以浙江省为例,通过省市区adcode与经纬度映射表得到浙江省的adcode330000,区域下钻热力层定位至浙江省范围内的所有地级市范围,可以作为地市级区域热力层来使用,其他省或直辖市以此类推。浙江省下钻热力层数据上图中的示例JSON代码如下:
      [
        {
          "adcode": 330000
        }
      ]
  • 自定义区域数据:自定义区域数据包括area_treearea_topo_json两个字段。自定义区域数据
    DataV默认显示全国范围内的各省和直辖市的URL链接,层级关系为国家 > 省或直辖市 > 地市级 > 区县级,默认的示例数据如下。
    [
      {
        "area_tree": "https://sh-conf.oss-cn-shanghai.aliyuncs.com/map/area_drill/area_tree.json",
        "area_topo_json": "https://sh-conf.oss-cn-shanghai.aliyuncs.com/map/area_drill/china.topo.new.json"
      }
    ]

    您也可以修改默认数据来自定义下钻区域。以下以浙江省为例,为您展示自定义数据的配置方法。

    1. 参考默认区域,修改默认数据的adcode为浙江省的adcode(330000)。自定义数据配置
    2. 修改默认全国范围的area_tree.json文件,提取浙江省范围的数据。区域层级关系为省或直辖市 > 地市级 > 区县级。文件的部分数据内容如下图所示。全国范围的area_tree.json文件
      注意
      • 用户如果有自定义的层级关系,可以自定义area_id,只要保证area_id是唯一值。
      • 由于获取的JSON数据量比较大,不支持静态数据等配置,只能通过url链接来访问。
      可单击此处下载上图中的完整示例JSON文件。
    3. 发布area_json数据文件,并获取URL。
      通过在线静态数据服务,将area_json发布成相应的文件,并获取URL,推荐您使用阿里云的OSS在线静态数据服务。
      注意 通过该服务发布的url链接必须使用HTTPS协议,并且必须使用SSL证书的域名。
    4. 获取topo_json数据文件。
      1. 登入DataV.GeoAtlas,获取得到浙江省范围的JSON数据(复制如下图所示API地址后打开该网址,另存为.json文件即可。)获取topo_json数据文件
      2. 登入geojson.io网站,单击左上角Open > File,将获取到的浙江省范围的JSON数据添加到geojson.io右侧编辑框内。
      3. 单击左上角Save > TopoJSON,得到浙江省的topo_json文件。得到浙江省的topo_json文件
        说明 自定义区域合并,可能需要使用http://turfjs.org/docs#union这个方法合并两个相邻的区域,得到新的GeoJSON边界数据。
      4. 打开获取到的topo_json文件,在最前面加上浙江省的adcode(330000),并用:分隔,{ }整合,如下图所示。topo_json文件

        上面得到的topo_json文件仅包含了浙江省各市级的区域数据,无法下钻到区县级,如果您需要下钻到区县级区域,需要继续配置topo_json文件。下面以杭州市为例,为您介绍下钻到区县级的数据配置方法。

      5. 参考步骤a~步骤c,得到杭州市的topo_json文件。
      6. 在杭州市的topo_json文件前加上杭州市的adcode(330100),并用:分隔,{ }整合,如下图所示。杭州市的topo_json文件
      7. 将处理后的杭州市的topo_json文件,复制粘贴到浙江省的topo_json文件后面,用英文逗号隔开(注意括号要对应)。添加杭州市的topo_json文件

        可单击此处下载最终的topo_json文件。

    5. 发布topo_json数据文件,并获取URL。

      重复步骤iii获取最终的topo_json文件的URL链接。

    6. 配置下钻热力层的自定义区域数据。
      使用新发布出来的两个文件的URL,替换下钻热力层的自定义区域数据的URL,单击预览查看地图上的效果,即可完成自定义数据配置。配置下钻热力层的自定义区域数据上图中的示例数据如下:
      [
        {
          "area_tree": "https://datav-map-test.oss-cn-hangzhou.aliyuncs.com/zhejiang_area_tree.json",
          "area_topo_json": "https://datav-map-test.oss-cn-hangzhou.aliyuncs.com/zhejiang.topojson"
        }
      ]
      预览成功的效果图如下,双击杭州市区域,可进入杭州市地图页面。双击空白处,可回到浙江省地图页面。配置成功结果
      注意 如果预览时无法显示自定义的下钻区域,可能是所配置的URL存在跨域问题,可在OSS中进行跨域配置,详情请参见设置跨域访问
    7. 预览成功后,可单击发布,发布大屏。

    使用同样的方式可配置其他省市级的下钻区域数据,数据的规律为国家 > 省或直辖市 > 地市级 > 区县级,即上一级必须包含下一级的区域数据(adcode和位置数据等)才可下钻。

  • 映射数据:参考区域热力层使用教程

交互

  • 当区域被点击触发

    勾选启用,开启组件交互功能。区域下钻热力层子组件拥有交互配置,可单击某个区域,触发数据请求,抛出回调值,实现在单击某个区域时,动态加载不同区域的数据。

    默认抛出所单击区域的adcode值,具体配置请参考组件回调ID配置

  • 当区域被双击触发

    勾选启用,开启组件交互功能。区域下钻热力层子组件拥有交互配置,可双击某个区域,触发数据请求,抛出回调值,实现在双击某个区域时,动态加载不同区域的数据。

    默认抛出所双击区域的adcode值,具体配置请参考组件回调ID配置

    说明 此回调ID不需要跟数据中的字段对应,默认回传区域的adcode。例如双击浙江省,会回传330000。

蓝图编辑器交互配置

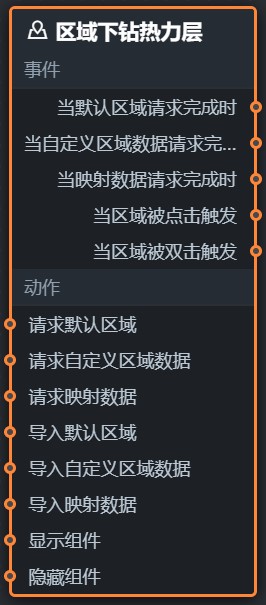

在大屏编辑器页面中,单击基础平面地图子组件管理列表中区域下钻热力层右侧的导出到蓝图编辑器按键。单击页面左上角的蓝图编辑器图标,切换进入蓝图编辑器配置页面。单击导入节点栏内的区域下钻热力层组件即可在画布中看到如下图所示的区域下钻热力层的蓝图编辑器配置参数。区域下钻热力层蓝图参数
  • 事件
    事件 说明
    当默认区域请求完成时 默认区域数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例
    当自定义区域数据请求完成时 自定义区域数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例
    当映射数据接口请求完成时 映射数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例
    当区域被点击触发 当区域下钻热力层某一块区域块被单击时候触发的事件。
    当区域被双击触发 当区域下钻热力层某一区域块被双击时候触发的事件。
  • 动作
    动作 说明
    请求默认区域 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如区域下钻热力层配置了API数据源为http://api.test,传到请求默认区域动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
    请求自定义区域数据 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如区域下钻热力层配置了API数据源为http://api.test,传到请求自定义区域数据动作的数据为{ id: '1'},则最终请求接口为htp://api.test?id=1
    请求映射数据 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如区域下钻热力层配置了API数据源为http://api.test,传到请求映射数据动作的数据为{ id: '1'},则最终请求接口为htp://api.test?id=1
    导入默认区域 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据
    导入自定义区域数据 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据示例
    导入映射数据数据 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据示例
    显示 显示组件,不需要参数。
    隐藏 隐藏组件,不需要参数。
