IDC通过BGP主备专线链路上云方案

方案概述

在企业上云过程中，一些企业会将复杂数据库集群、专业设备、高安全要求系统放在本地IDC中，前端应用部署在阿里云上。在这种部署场景下，本地IDC和前端应用交互频繁，通常会对上云链路的时延、可靠性和带宽容量有较高要求。

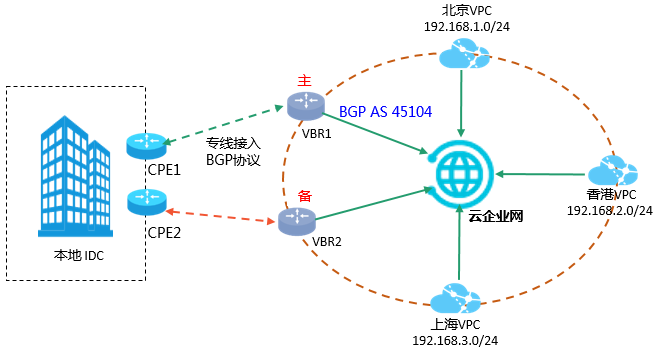

两种方案均通过主备物理专线将您本地IDC接入阿里云，在为您提供高可靠，低延迟连接的同时，可以有效避免上云链路单点故障的问题。您可以根据本地IDC侧路由配置情况灵活选择使用静态路由或BGP动态路由上云；同时，云企业网和物理专线均能提供多种带宽规格，满足您对带宽容量的高要求。

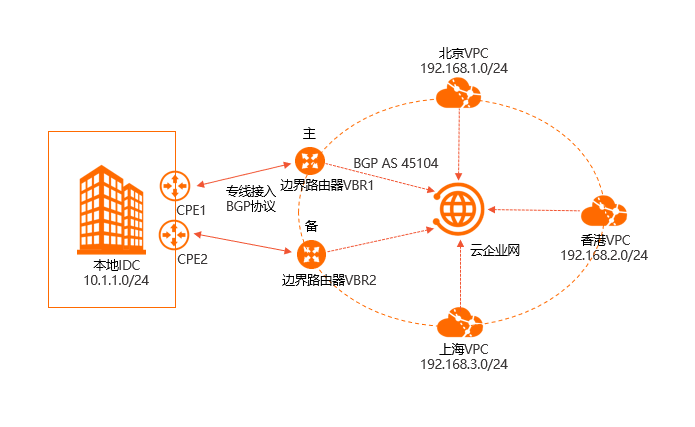

场景说明

准备工作

• 您已经注册了阿里云账号。如还未注册，请先完成账号注册。更多信息，请参见账号注册。
• 您已经在阿里云华东2（上海）地域创建了一个VPC，且VPC中使用云服务器ECS（Elastic Compute Service）等云资源部署了相关业务。具体操作，请参见搭建IPv4专有网络。
  说明 使用企业版转发路由器创建VPC连接前，请确保VPC实例在企业版转发路由器支持的可用区拥有至少一个交换机实例，且该交换机实例拥有至少一个空闲的IP地址。本文创建的转发路由器实例在华东2（上海）地域，支持的可用区为上海可用区F和上海可用区G。
• 您已经了解VPC中ECS实例所应用的安全组规则，并确保安全组规则允许本地IDC与云上ECS实例互相访问。具体操作，请参见查询安全组规则和添加安全组规则。
• 您已经创建了云企业网。具体操作，请参见创建云企业网实例。
• 您已经在VPC实例所在地域创建了企业版转发路由器实例。具体操作，请参见创建转发路由器实例。
• 本文示例中的网段规划如下表所示。您可以自行规划网段，请确保您的网段之间没有重叠。

  机构	网段规划	服务器或客户端地址
  本地IDC	10.1.1.0/24	客户端地址：10.1.1.1
  VPC	192.168.20.0/24	服务器地址：192.168.20.161
  VBR1	VLAN：110 阿里云侧IPv4互联IP：172.16.1.2/30 客户侧IPv4互联IP：172.16.1.1/30	不涉及
  VBR2	VLAN：120 阿里云侧IPv4互联IP：172.16.2.2/30 客户侧IPv4互联IP：172.16.2.1/30	不涉及

配置流程

步骤一：创建两条物理专线连接

本文使用独享专线方式自主创建两条物理专线连接。具体操作，请参见创建和管理独享专线连接。

步骤二：创建VBR

完成以下操作，分别为两条物理专线创建VBR，作为数据从VPC到本地IDC的转发桥梁。

1. 登录高速通道管理控制台。
2. 在顶部菜单栏，选择目标地域，然后在左侧导航栏，单击边界路由器（VBR）。
3. 在创建边界路由器面板，配置以下参数信息，然后单击确定。

   配置	说明
   账号类型	创建VBR的账号类型。 本文选择当前账号。
   名称	设置VBR的名称。 本文输入VBR1。
   物理专线接口	选择独享专线，然后选择创建的物理专线1接口。
   VLAN ID	输入VBR的VLAN ID。 本文输入110。
   设置VBR带宽值	设置VBR的带宽。 本文设置为200Mb。
   阿里云侧IPv4互联IP	输入VPC到本地IDC的路由网关IPv4地址。 本文输入172.16.1.2。
   客户侧IPv4互联IP	输入本地IDC到VPC的路由网关IPv4地址。 本文输入172.16.1.1。
   IPv4子网掩码	阿里云侧和客户侧IPv4地址的子网掩码。 本文输入255.255.255.252。

4. 重复上述步骤，为第二条物理专线创建VBR实例。
   配置参数如下：

   配置	说明
   账号类型	创建VBR的账号类型。 本文选择当前账号。
   名称	设置VBR的名称。 本文输入VBR2。
   物理专线接口	选择独享专线，然后选择创建的物理专线2接口。
   VLAN ID	输入VBR的VLAN ID。 本文输入120。
   设置VBR带宽值	设置VBR的带宽。 本文设置为200Mb。
   阿里云侧IPv4互联IP	输入VPC到本地IDC的路由网关IPv4地址。 本文输入172.16.2.2。
   客户侧IPv4互联IP	输入本地IDC到VPC的路由网关IPv4地址。 本文输入172.16.2.1。
   IPv4子网掩码	阿里云侧和客户侧IPv4地址的子网掩码。 本文输入255.255.255.252。

步骤三：连接VPC实例和VBR实例

完成物理专线接入后，您需要在华东2（上海）地域的转发路由器中创建与物理专线关联的VBR连接和需要互通的VPC连接，实现本地IDC和VPC的私网互通。

1. 登录云企业网管理控制台。
2. 在云企业网实例页面，找到目标云企业网实例，单击目标实例ID。
3. 在基本信息 > 转发路由器页签，找到目标地域的转发路由器实例，在操作列单击创建网络实例连接。
4. 在连接网络实例页面，配置以下参数信息创建VPC连接，然后单击确定创建。
   说明 在初次执行此操作时，系统会自动为您创建一个名称为AliyunServiceRoleForCEN的服务关联角色。该角色允许转发路由器实例在VPC的交换机上创建ENI。更多信息，请参见AliyunServiceRoleForCEN。

   参数	配置
   实例类型	选择待连接的网络实例类型。 本文选择专有网络（VPC）。
   地域	选择待连接的网络实例所在的地域。 本文选择华东2（上海）。
   转发路由器	系统自动显示当前地域下已创建的转发路由器实例。
   资源归属UID	选择待连接的网络实例所属的账号类型。 本文选择同账号。
   付费方式	转发路由器的计费模式默认为按量付费。 按量付费的计费规则，请参见计费说明。
   连接名称	输入VPC连接的名称。 本文输入VPC-test。
   网络实例	选择待连接的VPC实例ID。 本文选择已创建的VPC。
   交换机	在转发路由器支持的可用区选择一个交换机实例。 本文选择对应可用区的交换机。
   高级配置	系统默认为您选中三种高级功能，即自动关联至转发路由器的默认路由表、自动传播系统路由至转发路由器的默认路由表和自动为VPC的所有路由表配置指向转发路由器的路由。 本文保持默认配置。

5. 在连接网络实例页面，单击继续创建连接。
6. 在连接网络实例页面，配置以下参数信息创建VBR1连接，然后单击确定创建。

   参数	配置
   实例类型	本文选择边界路由器（VBR）。
   地域	选择待连接的网络实例所在的地域。 本文选择华东2（上海）地域。
   转发路由器	系统自动显示当前地域已创建的转发路由器实例。
   资源归属UID	选择待连接的网络实例所属的账号类型。 本文使用默认值同账号。
   连接名称	输入VBR实例连接名称。 本文输入VBR-test。
   网络实例	选择待连接的VBR实例ID。 本文选择已创建的VBR1实例。
   高级配置	系统默认为您选中三种高级功能，即自动关联至转发路由器的默认路由表、自动传播系统路由至转发路由器的默认路由表和自动为VPC的所有路由表配置指向转发路由器的路由。 本文保持默认配置。

7. 重复步骤5和步骤6创建VBR2连接。
   网络连接创建完成后，您可以在地域内连接管理页签查看VPC连接和VBR连接的信息。具体操作，请参见查看和删除网络实例连接。

步骤四：配置路由

您需要在本地IDC和VBR之间配置BGP，并且您可以在本地IDC侧通过设置AS-Path的长度来确定路由选路的优先级。

1. 在IDC和VBR之间分别建立起BGP邻居关系并宣告路由。具体操作，请参见配置和管理BGP。
   阿里云侧BGP ASN（Autonomous System Number）为45104，可接受本地IDC侧传递2字节或4字节的ASN。
2. 在IDC侧配置向阿里云宣告的BGP路由（10.1.1.0/24），并通过设置AS-Path来确定选路权重，实现阿里云到IDC路由的主备模式。

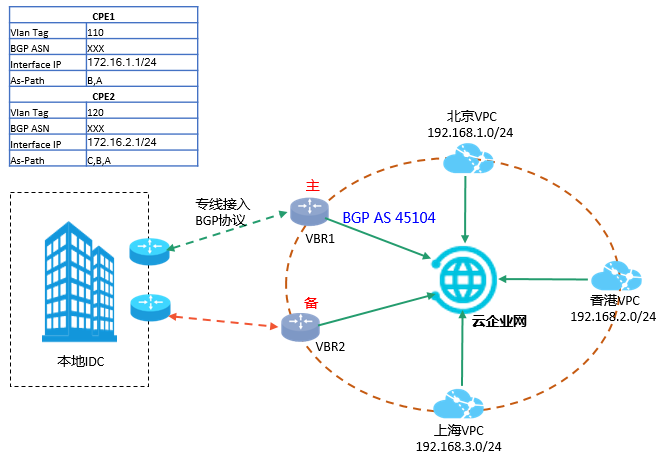

设置CPE1所连接的专线为主链路，CPE2所连接的专线为备份链路。您可以通过设置AS-Path的长度来确定路由选路的优先级。AS-Path长度越短，优先级越高。IDC侧分别在两个CPE的BGP配置如下表所示，具体命令请咨询相应厂商。

步骤五：配置健康检查

主备物理专线接入时，您需要配置健康检查。健康检查会以您指定的发包时间间隔发送探测报文，当连续发送的所有探测报文（即您指定的探测报文个数）都丢包时，云企业网会主动将流量切换至另一条物理专线。

1. 登录云企业网管理控制台。
2. 在左侧导航栏，单击健康检查。
3. 在健康检查页面，选择VBR实例所属的地域，然后单击设置健康检查。
   本文选择VBR1实例所属的地域华东2（上海）。
4. 在设置健康检查对话框，配置以下参数，然后单击确定。

   配置	说明
   云企业网实例	选择已加载VBR实例的云企业网实例。
   边界路由器（VBR）	选择要监控的VBR实例。 本文选择VBR1。
   源IP	源IP地址可通过以下两种方式进行配置： 自动生成源IP（推荐）：系统自动为您分配100.96.0.0/16网段内的IP地址。 自定义源IP：源IP地址可以是10.0.0.0/8、192.168.0.0/16、172.16.0.0/12三个网段内任意一个没有被使用的IP地址。但不能与云企业网中要互通的地址冲突，也不能和边界路由器实例的阿里云侧、客户侧IP地址冲突。
   目标IP	目标IP地址为目标VBR实例客户侧IP地址。
   发包时间间隔（秒）	指定健康检查时发送连续探测报文的时间间隔。单位：秒。 默认值：2。取值范围：2~3。
   探测报文个数（个）	指定健康检查时发送探测报文的个数。单位：个。 默认值：8。取值范围：3~8。
   切换路由	是否开启健康检查的路由切换功能。 系统默认选择是，即开启健康检查的路由切换功能。健康检查探测到物理专线连接故障时，如果云企业网实例中存在冗余的路由，健康检查则会立刻触发路由切换使用可用链路。 若您取消选中是，则表示不开启健康检查的路由切换功能，健康检查仅执行链路探测功能。若健康检查探测到物理专线连接故障，则不会触发路由切换。 警告 若您选择关闭本功能，请确保您有其他方式保证链路的冗余性，否则当物理专线连接故障后，会导致网络中断。

   说明 健康检查会以您指定的发包时间间隔发送探测报文，当连续发送的所有探测报文（即您指定的探测报文个数）都丢包时，则判断健康检查失败。如果健康检查失败，请检查您的物理专线连接是否正常。具体操作，请参见故障排查。
5. 重复步骤3至步骤4，为VBR2配置健康检查。

步骤六：VBR开启BFD

通过在VBR上配置BFD，实现路由的快速收敛。

1. 登录高速通道管理控制台。
2. 在顶部菜单栏，选择目标地域，然后在左侧导航栏，单击边界路由器（VBR）。
3. 在边界路由器（VBR）页面，在目标VBR实例操作列单击编辑。
4. 在修改边界路由器面板，设置BFD参数信息，然后单击确定。
   此处仅列出BFD相关参数，其余参数保持不变。

   配置	说明
   发送间隔	BFD报文的发送间隔，单位：ms。 本文使用默认值1000ms。
   接收间隔	BFD报文的接收间隔，单位：ms。 本文使用默认值1000ms。
   检测时间倍数	指接收方允许发送方发送报文的最大连接丢包个数。 本文使用默认值3。

5. 返回边界路由器（VBR）页面，单击目标VBR实例ID。
6. 在VBR实例详情页面，单击BGP邻居页签。
7. 在目标BGP邻居操作列，单击编辑。
8. 在编辑BGP邻居面板，选中启用BFD复选框并配置BFD跳数，然后单击确定。
   说明 BFD功能支持自定义单跳或多跳会话。您可以根据真实的物理链路因素来配置不同的跳数。

步骤七：连通性测试

1. 在本地IDC下，打开客户端的命令行窗口。
2. 执行ping命令，ping云上VPC 192.168.20.0/24网段下的ECS实例IP地址，如果能接受到回复报文，则表示网络能正常连通。
   经验证，本地IDC可以与VPC正常通信。
3. 在本地IDC网关设备上，关闭一个物理专线端口（如VBR1到CPE1），再次执行ping命令，测试本地IDC和VPC的连通性。
   经验证，本地IDC和VPC仍可以正常通信。
4. 您也可以执行tracert命令，通过路由跟踪可以查看到云企业网会对路由进行切换，本地IDC通过VBR2和云上VPC互通。
   不同的设备，路由追踪命令会有所不同，具体请咨询相关设备厂商。
