本文介绍如何将一个较复杂的应用部署到阿里云Kubernetes容器服务上,下面将从基础设施和应用部署的不同组合方式,来部署一个复杂的SpringCloud应用。

部署方式

  • 基础设施(Eureka,ConfigServer)和应用一起部署。
  • 在容器服务上搭建好基础设施后,再部署应用。

示例应用PiggyMetrics

PiggyMetrics是github上的一个SpringCloud应用项目,Star数目3400多。这个项目主体采用Docker Compose部署,包含了完整的源代码以及构建好的容器镜像,是非常不错的SpringCloud容器化示例。

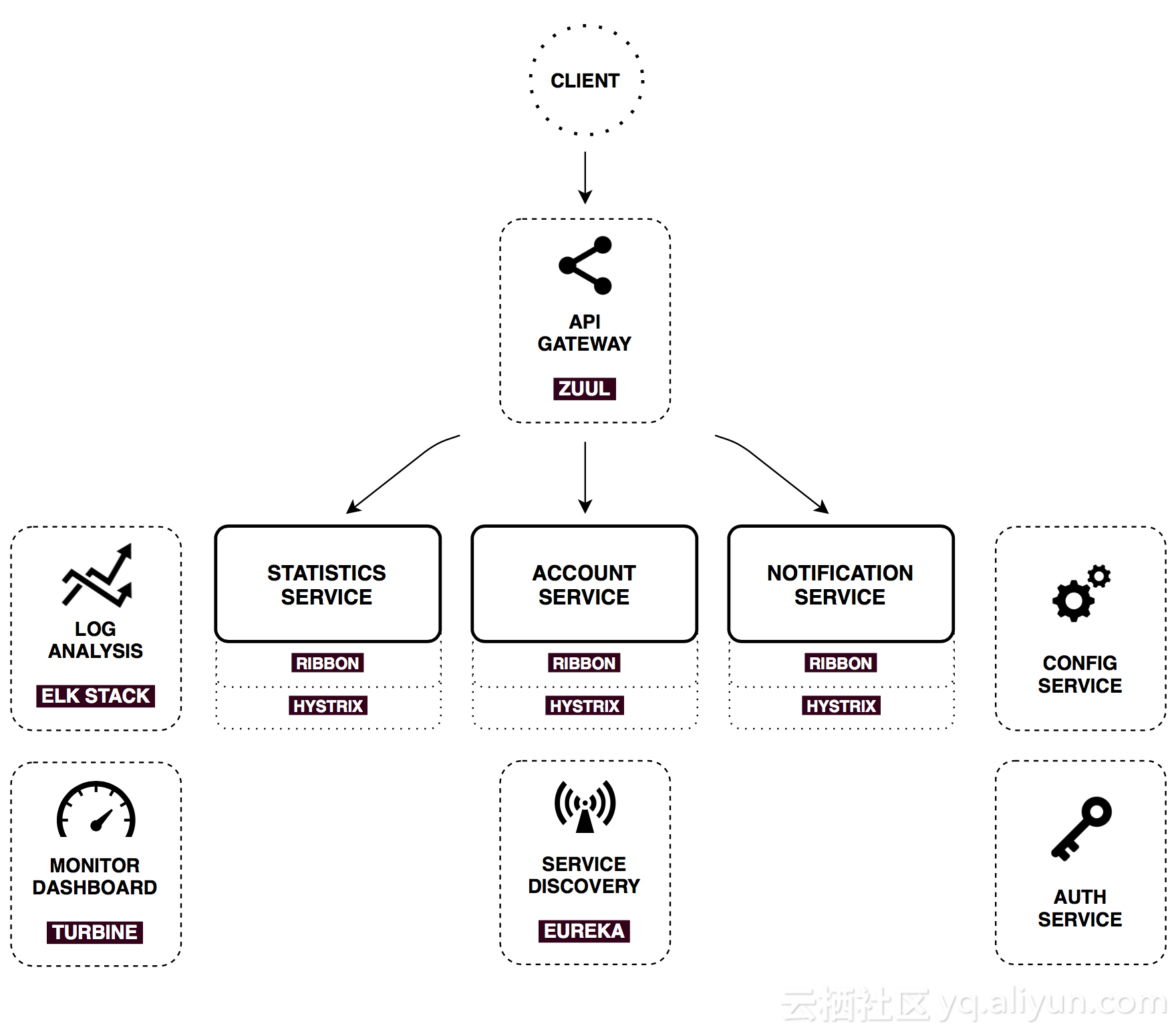

这个项目包含了3个业务微服务,分别是统计服务(Statistics Service)、账户服务(Account Service)和通知服务(Notification Service)。每个服务分别对应一个独立的MongoDB。微服务架构图示(采用作者原图)如下:

SpringCloud基础组件为负责服务注册和registry服务(Eureka服务注册),config服务(配置管理),gateway(API网关,同时也是JavaScript Web界面),monitor服务(Hystrix Dashboard/Turbine)等。

场景一 用helm一键部署所有服务

  1. 修改PiggyMetrics应用程序的Docker编写文件。
    1. 切换配置文件版本。
      PiggyMetrics的部署采用docker-compose YAML部署到单机,如果要部署到Kubernetes环境中 ,需要转换成为Kubernetes deployment YAML。
      说明 PiggyMetrics中的docker compose模版为2.1,kompose不支持该版本,所以需要把compose文件改为版本2。
    2. docker-compose.yml文件中。
      去除kompose不支持的语法。
      depends_on:
            config:
              condition: service_healthy  # 不支持 condition
      增加Kubernetes server type annotation。
      depends_on:
        - config
      labels:
        kompose.service.type: loadbalancer
    3. docker-compose.dev.yml文件中,将PiggyMetrics应用程序使用的四个MongoDB数据库的外部端口更改为27017。
      说明 PiggyMetrics应用包含四个MongoDB数据库,分别由 auth-mongodb, 、account-mongodbstatistics-mongodbnotification-mongodb这四个字段定义。
      完整的YAML文件示例如下:
      version: '2'
      services:
        rabbitmq:
          image: rabbitmq:3-management
          restart: always
          labels:
            kompose.service.type: nodeport
          ports:
            - 5672
            - 15672:15672
          logging:
            options:
              max-size: "10m"
              max-file: "10"

        config:
          environment:
            CONFIG_SERVICE_PASSWORD: $CONFIG_SERVICE_PASSWORD
          image: sqshq/piggymetrics-config
          restart: always
          ports:
            - 8888
          logging:
            options:
              max-size: "10m"
              max-file: "10"

        registry:
          environment:
            CONFIG_SERVICE_PASSWORD: $CONFIG_SERVICE_PASSWORD
          image: sqshq/piggymetrics-registry
          restart: always
          depends_on:
            - config
          labels:
            kompose.service.type: loadbalancer
          ports:
            - 8761:8761
          logging:
            options:
              max-size: "10m"
              max-file: "10"

        gateway:
          environment:
            CONFIG_SERVICE_PASSWORD: $CONFIG_SERVICE_PASSWORD
          image: sqshq/piggymetrics-gateway
          restart: always
          depends_on:
            - config
          labels:
            kompose.service.type: loadbalancer
          ports:
            - 4000:4000
          logging:
            options:
              max-size: "10m"
              max-file: "10"

        auth-service:
          environment:
            CONFIG_SERVICE_PASSWORD: $CONFIG_SERVICE_PASSWORD
            NOTIFICATION_SERVICE_PASSWORD: $NOTIFICATION_SERVICE_PASSWORD
            STATISTICS_SERVICE_PASSWORD: $STATISTICS_SERVICE_PASSWORD
            ACCOUNT_SERVICE_PASSWORD: $ACCOUNT_SERVICE_PASSWORD
            MONGODB_PASSWORD: $MONGODB_PASSWORD
          image: sqshq/piggymetrics-auth-service
          restart: always
          ports:
            - 5000
          depends_on:
            - config
          logging:
            options:
              max-size: "10m"
              max-file: "10"

        auth-mongodb:
          environment:
            MONGODB_PASSWORD: $MONGODB_PASSWORD
          image: sqshq/piggymetrics-mongodb
          restart: always
          ports:
            - 27017
          logging:
            options:
              max-size: "10m"
              max-file: "10"

        account-service:
          environment:
            CONFIG_SERVICE_PASSWORD: $CONFIG_SERVICE_PASSWORD
            ACCOUNT_SERVICE_PASSWORD: $ACCOUNT_SERVICE_PASSWORD
            MONGODB_PASSWORD: $MONGODB_PASSWORD
          image: sqshq/piggymetrics-account-service
          restart: always
          ports:
            - 6000
          depends_on:
            - config
          logging:
            options:
              max-size: "10m"
              max-file: "10"

        account-mongodb:
          environment:
            INIT_DUMP: account-service-dump.js
            MONGODB_PASSWORD: $MONGODB_PASSWORD
          image: sqshq/piggymetrics-mongodb
          restart: always
          ports:
            - 27017
          logging:
            options:
              max-size: "10m"
              max-file: "10"

        statistics-service:
          environment:
            CONFIG_SERVICE_PASSWORD: $CONFIG_SERVICE_PASSWORD
            MONGODB_PASSWORD: $MONGODB_PASSWORD
            STATISTICS_SERVICE_PASSWORD: $STATISTICS_SERVICE_PASSWORD
          image: sqshq/piggymetrics-statistics-service
          restart: always
          ports:
            - 8888
          depends_on:
            - config
          logging:
            options:
              max-size: "10m"
              max-file: "10"

        statistics-mongodb:
          environment:
            MONGODB_PASSWORD: $MONGODB_PASSWORD
          image: sqshq/piggymetrics-mongodb
          restart: always
          ports:
            - 27017
          logging:
            options:
              max-size: "10m"
              max-file: "10"

        notification-service:
          environment:
            CONFIG_SERVICE_PASSWORD: $CONFIG_SERVICE_PASSWORD
            MONGODB_PASSWORD: $MONGODB_PASSWORD
            NOTIFICATION_SERVICE_PASSWORD: $NOTIFICATION_SERVICE_PASSWORD
          image: sqshq/piggymetrics-notification-service
          restart: always
          ports:
            - 8000
          depends_on:
            - config
          logging:
            options:
              max-size: "10m"
              max-file: "10"

        notification-mongodb:
          image: sqshq/piggymetrics-mongodb
          restart: always
          environment:
            MONGODB_PASSWORD: $MONGODB_PASSWORD
          ports:
            - 27017
          logging:
            options:
              max-size: "10m"
              max-file: "10"

        monitoring:
          environment:
            CONFIG_SERVICE_PASSWORD: $CONFIG_SERVICE_PASSWORD
          image: sqshq/piggymetrics-monitoring
          restart: always
          depends_on:
            - config
          labels:
            kompose.service.type: loadbalancer
          ports:
            - 9000:8080
            - 8989:8989
          logging:
            options:
              max-size: "10m"
              max-file: "10"
  2. 使用Kompose生成Kubernetes配置文件来部署PiggyMetrics应用。
    1. 设定PiggyMetrics部署所需的环境变量。
      export NOTIFICATION_SERVICE_PASSWORD=passw0rd
      export CONFIG_SERVICE_PASSWORD=passw0rd
      export STATISTICS_SERVICE_PASSWORD=passw0rd
      export ACCOUNT_SERVICE_PASSWORD=passw0rd
      export MONGODB_PASSWORD=passw0rd
    2. 运行以下命令将compose文件转换为Kubernetes配置文件。
      kompose工具可以一键将compose文件转换为Kubernetes配置文件。
      kompose convert -f docker-compose.yml -f docker-compose.dev.yml -o piggymetrics -c
    3. 运行helm install命令,在Kubernetes集群中部署PiggyMetrics应用。
      例如,您可以运行以下命令,在命名空间pm中部署名为piggy的应用。
      helm install --namespace pm --name piggy piggymetrics/
  3. 确保本地的Helm客户端与远程的Helm客户端版本相同。
    说明 如果本地的Helm客户端与远程的Helm客户端版本不匹配时,会弹出如下错误提示:
    Error: incompatible versions client[v2.14.1] server[v2.11.0]
    如果没有显示此错误消息,您可以直接忽略此步骤。
    • 如果是您是MAC系统,请运行以下命令获取Helm客户端的2.11.0版本。
      brew unlink kubernetes-helm
      brew install https://raw.githubusercontent.com/Homebrew/homebrew-core/ee94af74778e48ae103a9fb080e26a6a2f62d32c/Formula/kubernetes-helm.rb
    • 如果您使用的是Windows或Linux系统,请按照相应的Helm客户端。
  4. 部署完成后可以看输出成功信息。

    您可以在自己的Minikube上尝试,或者部署到阿里云容器服务Kubernetes版:https://www.aliyun.com/product/kubernetes。部署完成后进入服务列表页面,可以看到所有服务以及对应LoadBalancer类型Service对外暴露的访问地址及端口号。



    • 单击registry service可以进入到PiggyMetrics的界面。

      PiggyMetrics是个人理财服务,用户输入收入和支出后可以展现漂亮的报表。

    • 访问registry service,可以看到所有注册到Eureka Server上的服务。


  5. 您可以执行如下命令,删除PiggyMetrics。
    helm delete --purge piggymetrics
    release "piggymetrics" deleted

场景二 部署SpringCloud基础组件

上面您看到的是如何将全部基础组件(Eureka,Zuul,ConfigServer,Hystrix Dashboard)和业务应用(gateway,notification,statistics)都统一用一个helm chart部署成功。在实际工作中,更常见的情况是在集群中已经有了Eureka等基础组件,您只需部署和升级维护业务应用。

  1. 在阿里云容器服务Kubernetes版中,单击左侧导航栏市场 > 应用目录,在右侧的应用目录中可以看到包含了SpringCloud基本组件。


  2. 单击ack-springcloud-eureka组件,进入如下界面:


    您也可以单击参数,进入参数页面,查看或更改配置:


  3. 在这里选择不改变任何参数,单击右侧创建,启动部署。
    部署成功后,在阿里云容器服务控制台中,单击左侧导航栏中路由与负载均衡 > 服务,选择集群和命名空间,进入服务列表页面。可以看到,EurekaServer有两个示例,对外暴露的服务地址为ack-springcloud-eureka-default-ack-springcloud-eureka-svc


  4. 您可以参考场景一部署一个没有Eureka的PiggyMetrics应用。
    所有服务启动成功后,访问Eureka,可以看到所有PiggyMetrics服务均已正确地注册到了EurekaServer中。

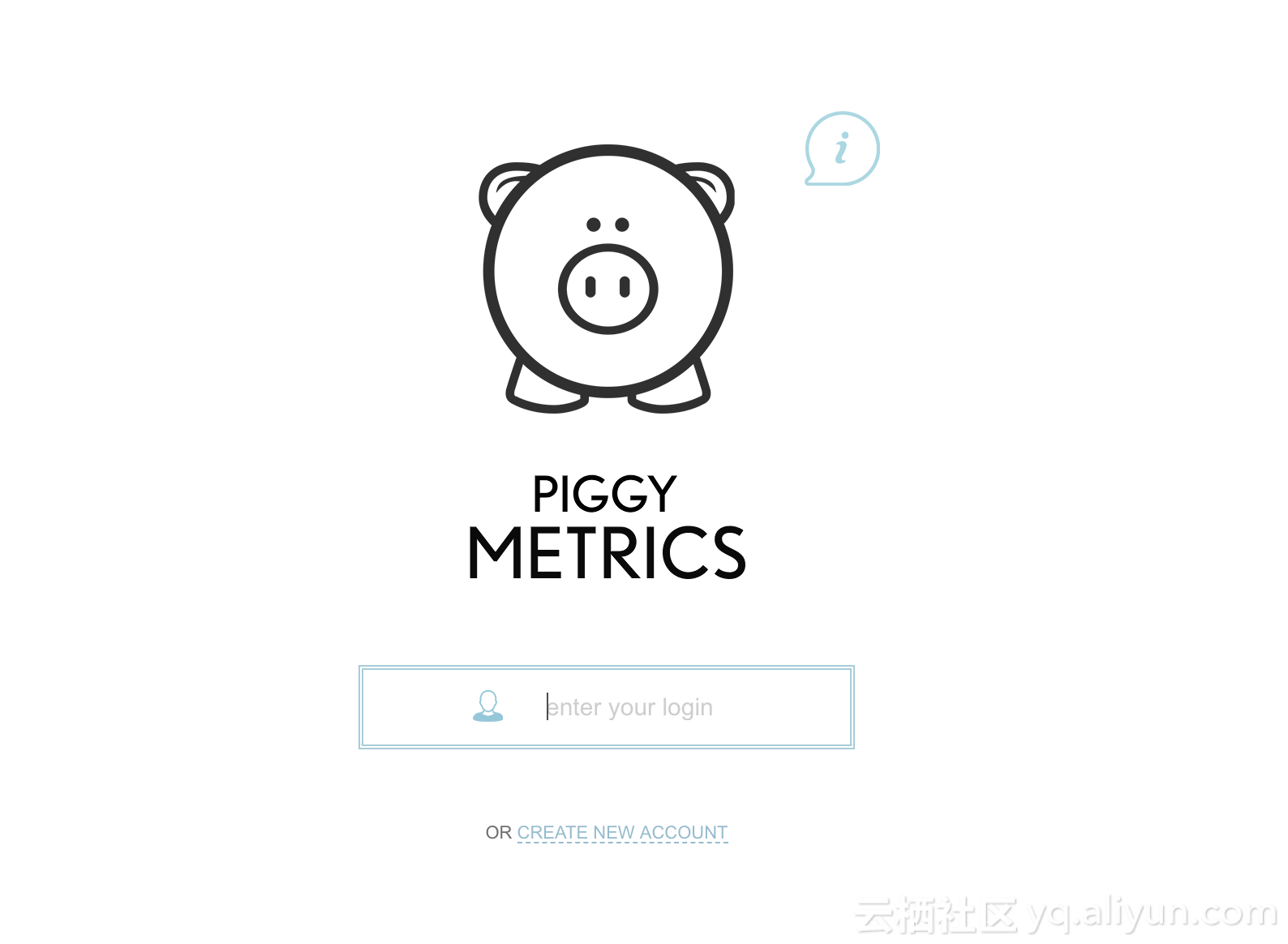

    PiggyMetrics应用已经部署到了包含EurekaServer的环境上。访问GATEWAY即可看到熟悉的登录界面。
