本文档以MQTT.fx为例,介绍使用第三方软件以MQTT协议接入物联网平台。MQTT.fx是一款基于Eclipse Paho,使用Java语言编写的MQTT客户端工具。支持通过Topic订阅和发布消息。

前提条件

已在物联网平台控制台创建产品和设备,并获取设备证书信息(ProductKey、DeviceName和DeviceSerect)。创建产品和设备具体操作细节,请参考创建产品单个创建设备批量创建设备

MQTT.fx接入

  1. 下载并安装MQTT.fx软件。请访问MQTT.fx官网
  2. 打开MQTT.fx软件,单击设置图标。
    MQTT.fx
  3. 设置连接参数。物联网平台目前支持两种连接模式,不同模式设置参数不同。
    • TCP直连:Client ID中securemode=3,无需设置SSL/TLS信息。
    • TLS直连:Client ID中securemode=2,需要设置SSL/TLS信息。
    1. 设置基本信息。
      MQTT.fx
      参数 说明
      Profile Name 输入您的自定义名称。
      Profile Type 选择为 MQTT Broker
      MQTT Broker Profile Settings
      Broker Address 连接域名。

      格式:${YourProductKey}.iot-as-mqtt.${region}.aliyuncs.com

      其中,${region}需替换为您物联网平台服务所在地域的代码。地域代码,请参见地域和可用区。如:alxxxxxxxxxx.iot-as-mqtt.cn-shanghai.aliyuncs.com。

      Broker Port 设置为1883
      Client ID 填写mqttClientId,用于MQTT的底层协议报文。

      格式固定:${clientId}|securemode=3,signmethod=hmacsha1|

      完整示例:12345|securemode=3,signmethod=hmacsha1|

      其中,

      • ${clientId}为设备的ID信息。可取任意值,长度在64字符以内。建议使用设备的MAC地址或SN码。
      • securemode为安全模式,TCP直连模式设置为securemode=3,TLS直连为securemode=2。
      • signmethod为算法类型,支持hmacmd5hmacsha1
      说明 输入Client ID信息后,请勿单击Generate
      General

      General栏目下的设置项可保持系统默认,也可以根据您的具体需求设置。

    2. 单击User Credentials,设置User Name和Password。
      MQTT.fx
      参数 说明
      User Name 由设备名DeviceName、符号(&)和产品ProductKey组成。

      固定格式:${YourDeviceName}&${YourPrductKey}

      完整示例如:device&alxxxxxxxxxx。

      Password 密码由参数值拼接加密而成。

      您可以使用物联网平台提供的生成工具自动生成Password,也可以手动生成Password。

      • 单击下载Password生成小工具

        使用Password生成小工具的输入参数:

        • productKey:设备所属产品Key。可在控制台设备详情页查看。
        • deviceName:设备名称。可在控制台设备详情页查看。
        • deviceSecret:设备密钥。可在控制台设备详情页查看。
        • timestamp:(可选)时间戳。
        • clientId:设备的ID信息,与Client ID${clientId}一致。
        • method:选择签名算法类型,与Client IDsignmethod确定的加密方法一致。
      • 手动生成方法如下:
        1. 拼接参数。

          提交给服务器的clientIddeviceNameproductKeytimestamp(timestamp为非必选参数)参数及参数值依次拼接。

          本例中拼接结果为:clientId12345deviceNamedeviceproductKeyalxxxxxxxxx

        2. 加密。

          通过Client ID中确定的加密方法,使用设备deviceSecret,将拼接结果加密。

          假设设备的deviceSecret值为abc123,加密计算格式为hmacsha1(abc123,clientId12345deviceNamedeviceproductKeyalxxxxxxxxxx)

    3. (可选)TCP直连模式(即securemode=3)下,无需设置SSL/TLS信息,直接进入下一步。

      TLS直连模式(即securemode=2)下,需要选择SSL/TLS,勾选 Enable SSL/TLS,设置Protocol。建议Protocol选择为TLSv1.2


      MQTT.fx
    4. 填写完成后,单击OK
  4. 设置完成后,单击 Connect进行连接。
    MQTT.fx

下行通信测试

从物联网平台发送消息,在MQTT.fx上接收消息,测试MQTT.fx与物联网平台连接是否成功 。

  1. 在MQTT.fx上,单击Subscribe
  2. 输入一个设备具有订阅权限的Topic,单击Subscribe,订阅这个Topic。
    MQTT.fx

    订阅成功后,该Topic将显示在列表中。


    MQTT.fx
  3. 物联网平台控制台中,该设备的设备详情页,Topic列表下,单击已订阅的Topic对应的发布消息操作按钮。
  4. 输入消息内容,单击确认
    MQTT.fx
  5. 回到MQTT.fx上,查看是否接收到消息。
    MQTT.fx

上行通信测试

在MQTT.fx上发送消息,通过查看设备日志,测试MQTT.fx与物联网平台连接是否成功 。

  1. 在MQTT.fx上,单击Publish
  2. 输入一个设备具有发布权限的Topic,和要发送的消息内容,单击Publish,向这个Topic推送一条消息。
    MQTT.fx
  3. 物联网平台控制台中,该设备的设备详情 > 日志服务 > 上行消息分析栏下,查看上行消息。

    您还可以复制MessageID,在消息内容查询中,选择原始数据查看具体消息内容。


    MQTT.fx

查看日志

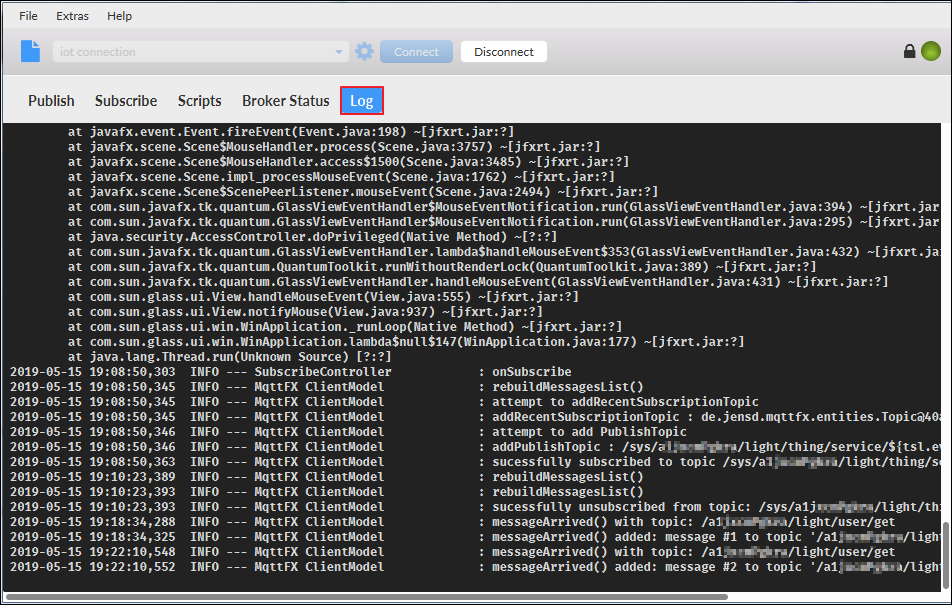

在MQTT.fx上,单击Log查看操作日志和错误提示日志。


MQTT.fx
