阿里云研发了开源持续交付工具 CodePipeline,致力于让代码的持续交付更简单、安全、高效。它提供多种语言的持续交付向导模板,通过模板快速填写进行持续集成,从而实现多平台、多环境的持续交付。

CodePipeline 与阿里云容器服务进行了深度集成,提供了容器化的完整解决方案,实现开发过程中代码构建、部署和验证管理等全生命周期操作。通过 CodePipeline 可以构建您的代码工作流模板,从代码编译/测试,到容器镜像的构建,再到容器环境的发布,打通容器环境下应用发布全过程自动化。

更多的应用场景,请参考CodePipeline 应用场景

本示例将演示一个 java 类型项目,执行镜像构建和发布,部署到 Kubernetes 这两个步骤的构建流程。需要用到阿里云code 代码仓库、容器镜像服务、容器服务 Kubernetes 集群,以及 CodePipeline,来实现一个 DevOps 实践案例。

前提条件

准备阿里云 code 代码仓库

首先登录 阿里云 code 管理控制台。然后 Fork 本示例使用的 CodePipeline 官方示例项目 Java-demo,项目地址是 https://code.aliyun.com/CodePipeline/java-demo

创建 kubernetes 集群

登录容器服务管理控制台创建一个Kubernetes 集群,具体请参见快速创建Kubernetes集群

创建阿里云容器镜像仓库

  1. 登录 阿里云容器镜像服务
  2. 在左侧导航栏中,单击镜像仓库,再单击创建镜像仓库
  3. 配置镜像仓库。选择与容器集群相同的地域,设置代码源为前面准备的代码仓库 java-demo。最后单击 创建镜像仓库


  4. 镜像仓库创建成功后,会出现在镜像仓库列表下。


如果您是首次使用阿里云容器镜像服务,需要设置 Registry 登录密码,请单击修改 Registry 登录密码 进行设置。

使用 CodePipeline 进行持续构建

配置用户证书
  1. 登录 CodePipeline 管理控制台
  2. 单击左侧导航栏中的用户证书,然后单击右上角添加证书


  3. 您需要配置用户证书,来对某些构建步骤进行授权。目前 CodePipeline 提供用户名和密码、Docker授权,Registry授权、SSH用户名和私钥四种类型的证书。
  4. 本例中需要配置授权证书,具体如何配置可参见证书配置。在这里我们先准备两个证书以备后用。也可以在后续的构建配置中实时创建添加。
    • 第一个是镜像仓库的证书,选择用户名密码的方式;按下图填入以下内容,在这里最好添加描述信息,方便后续使用。ID不用填,在点击添加后会自动生成。


    • 第二个证书是kubernetes的证书,选择docker授权的方式。


      这里需要填入客户端key(key.pem)和客户端证书(cert.pem),这两个内容可以在容器服务平台上获取。在容器服务平台上单击 集群 > 管理,进入基本信息页面,在这里可以找到以上内容。如下图所示:


      将上图中的client-certificate-data填入客户端证书(cert.pem);client-key-data填入客户端key(key.pem),单击确定完成配置。

修改 deployment.yaml 文件

在本例中,会执行两个构建步骤。

  • 通过镜像构建和发布,会将镜像推送到准备好的镜像仓库中,您可以修改 Dockerfile 文件,本例中不做修改。
  • 部署到 Kubernetes 集群中。本例中使用 deployment.yaml 文件,为了验证镜像从构建、发布,再到创建应用的完整流程,要修改该示例项目中的 deployment.yaml 文件,将其镜像地址修改为本例中的镜像仓库地址 registry.cn-hangzhou.aliyuncs.com/dev-testcs/codepipeline_registry。示例编排如下所示。
    apiVersion: extensions/v1beta1
    kind: Deployment
    metadata:
      name: java-demo
    spec:
      replicas: 2
      selector:
        matchLabels:
          app: java-demo
      template:
        metadata:
          labels:
            app: java-demo
        spec:
          containers:
          - name: java-demo
            image: registry.cn-shanghai.aliyuncs.com/dev-testcs/java-demo    #注意,修改为您自己镜像仓库地址
            imagePullPolicy: Always
            ports:
            - containerPort: 8080containerPort: 8080
    ---
    apiVersion: v1
    kind: Service
    metadata:
      name: java-demo
      namespace: default
    spec:
      ports:
      - port: 80
        targetPort: 8080
        name: java-demo
      selector:
        app: java-demo
      type: LoadBalancer

开始进行应用构建

  1. 登录 CodePipeline 管理控制台
  2. 单击右上角 新建,开始构建一个新项目。本例中选择构建一个 java 类型的应用,名称为 java-demo,然后单击下一步

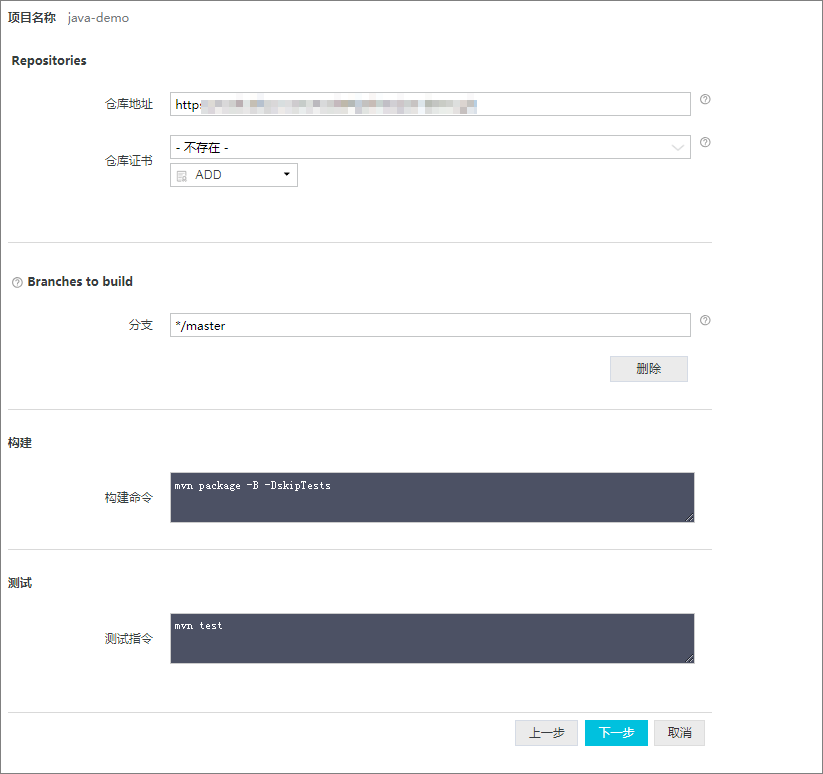

  3. 配置项目参数,您可以直接输入 Repositories 地址,证书、分支、构建指令和测试指令。部分参数可以使用默认值。完成配置后,单击 下一步
    说明 如果您选择使用阿里云 code 进行源码管理,可跳过该步骤。后面可以直接绑定阿里云 code 代码仓库。CodePipeline 用户会直接绑定阿里云 Code 账户,自动列出您的代码仓库及其对应的分支或 Tag。


  4. 选择部署到 kubernetes,对镜像构建与发布,部署 Kubernetes 这两个步骤进行参数配置,完成配置后,单击下一步


    • 镜像构建与发布
      • 镜像仓库名称:镜像仓库名格式为{namespace}/{image name}
      • 镜像版本号:自由设置,为会构建的镜像打上这个 tag,默认为latest。
      • Registry 地址:用来配置 Docker registry 地址。如果为空,默认使用 Docker hub registry ;如果使用阿里云 registry, 需要根据您使用的镜像仓库的地域进行更改,其他的都不需要更改,比如https://registry.cn-hangzhou.aliyuncs.com/v2/ 只需修改hangzhou这个地域。
      • Registry 证书:您需要设置 Regostry 证书来添加授权信息。需要预先添加 Registry 授权类型的证书。
      • Dockerfile 路径:填写 Dockerfile 文件在该项目工作空间的相对路径。如果该配置为空,则默认使用工作空间目录下命名为 Dockerfile 的文件。
    • 部署 Kubernetes
      • 证书认证:CodePipeline目前支持证书认证、用户名密码认证 和 Token认证三种认证方式。本例使用证书认证。
      • API服务器地址:即API Server公网连接地址,您可在容器服务控制台上获取,单击集群 > 管理,在连接信息中查看该地址。
      • 证书:前面配置的Docker授权类型的证书。
      • 部署配置文件:填写yaml格式的Kubernetes部署配置文件,本例中是根目录下的 deployment.yaml 编排文件。
      • 状态检查配置:支持检验的 Kubernetes Kind: pods,daemonsets,deployments,replicasets,replicationcontrollers,statefulsets。如果检验的不是 default namespace 下的资源,请在首行填写 namespace 名称。
      • 变量申明配置:支持系统环境变量,可以通过 ${JENKINS_URL}/env-vars.html/ 查看。如果使用了多个变量,请用”,”分隔。
  5. 进入最终确认页面,在此页面中,大部分内容已经配置完毕,属于配置确认界面。还需要完成两件事情。
    1. 在前面的步骤中,代码仓库管理没有配置,所以还需要在这里配置这一项,其他的都不需要配置。
      说明 我们使用阿里云code,会自动进行关联。


    2. 您也可选择是否构建触发器,进行快速构建。生成并复制触发器地址,将其粘贴到浏览器中,按下回车键,浏览器窗口会提示您开始了一次构建。具体请参考 构建触发器


      这里,我们可以将该url填入到代码仓库的webhook中,当代码有变动时会通过该url触发codepipeline进行构建。Webhook配置如下图:


  6. 单击 提交
  7. 返回概览页面,在项目列表中,选择对应的项目,并单击右侧的执行构建。该项目会出现在构建队列下,单击该任务,进入项目详情页面。


  8. 在构建历史下,单击对应的构建任务,然后单击左侧导航栏中的控制台输出,您可以查看该次构建过程输出的日志。
    本例中,输出日志最终提示成功创建对应的 deployment 对象。


  9. 您可以登录 容器服务管理控制台,在目标集群右侧的应用 > 无状态 下看到成功部署了 java-demo 对象 。
