指标对比饼图是饼图的一种,与基本饼图相比,指标对比饼图能够同时展示数据的真实值和百分比值,适用于展示两个指标数据的对比情况,仅支持两个数据系列的配置。本文档为您介绍指标对比饼图各配置项的含义,帮助您快速准确地使用指标对比饼图组件。

配置

  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置弹出框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 图表尺寸:包括组件的宽度和高度,单位为px。可单击锁定长宽比按键锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
  • 图表位置:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
    • 手动输入角度值,控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点,控制组件的旋转角度。
    • 单击左右翻转图标图标,控制组件左右翻转样式。
    • 单击上下翻转图标图标,控制组件上下翻转样式。
  • 透明度:取值范围为[0,1]。为0时,图表隐藏;为1时,图表全部显示。默认为1
  • 字体:组件所有文本的字体,默认为微软雅黑
  • 容器
    内边距:饼图与组件左边界和上下边界的距离,单位为px。若过大,饼图会脱离出图表。
    内边距面板
  • 标签
    标签面板
    • 颜色:上方和下方标签的颜色,可参考颜色选择器说明进行修改。
    • 字号:标签字号的大小,取值范围为12到100。
    • 字体粗细:标签字体的粗细。
  • 图表
    图表面板
    • 颜色:饼图中百分数的颜色。
    • 装饰色:饼图外边框和中心点的颜色。
    • 背景色:饼图的背景颜色。
    • 字号:饼图中文本的大小,取值范围为12到100。
    • 字体粗细:饼图中文本字体的粗细。
  • 边距
    边距面板
    • 上边距:饼图与上方标签的距离。
    • 下边距:饼图与下方标签的距离。
  • 起始角度偏移:饼图中扇形的起始偏移角度,取值范围为0到360。
  • 数据系列:饼图的数据系列,支持两个系列,不支持新增或删除系列。
    系列
    • 系列一
      颜色:此系列下饼图中扇形的颜色。
      数据系列面板
    • 系列二
      颜色:此系列下饼图中扇形的颜色。
      数据系列面板
  • 动画:饼图的动画效果样式,可单击眼睛图标控制动画效果的开启或关闭。
    动画面板
    • 初始动画时长:组件第一次渲染动画的时长,单位为ms。
    • 缓动效果:动画的缓动效果,系统提供多种常见的动画缓动效果供您选择。
    • 更新动画时长:组件数据更新时的动画时长,单位为ms。

数据

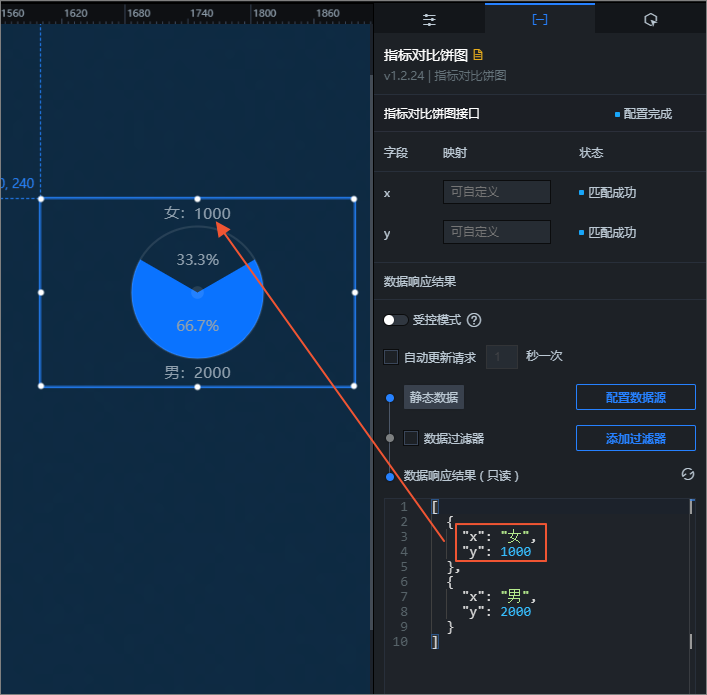

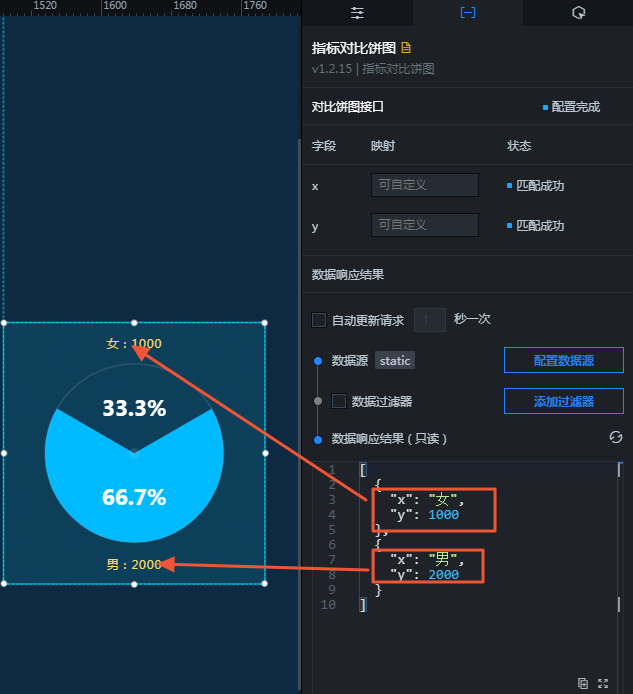

数据面板
上图中的示例JSON代码如下:
[
  {
    "x": "女",
    "y": 1000
  },
  {
    "x": "男",
    "y": 2000
  }
]
  • x
  • y:系列标签的值。
说明 饼图中的扇形占比值为对应的系列标签值占总值的百分比,由系统自动计算并显示在对应区域。
表 1. 配置项说明
配置项 说明
自动更新请求 勾选后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标,实时查看数据响应结果。

交互

此组件没有交互事件。

节点编程交互配置

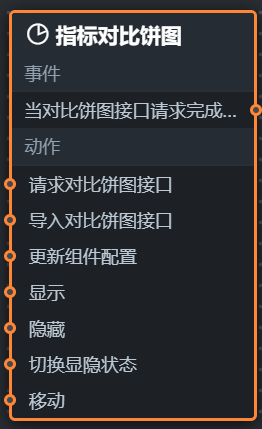

在大屏编辑页面中,单击顶部菜单栏的配置节点编程图标,进入指标对比饼图的节点编程配置页面。可以看到如下图所示的指标对比饼图的节点编程配置参数。
节点编程面板
  • 事件

    当对比饼图接口请求完成时:数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例

  • 动作
    • 请求对比饼图接口

      重新请求服务端数据,上游转换器或图层节点抛出的数据将作为参数。例如指标对比饼图配置了API数据源为http://api.test,传到请求指标对比饼图接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1

    • 导入对比饼图接口

      按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据示例

    • 更新组件配置

      动态更新组件的样式配置。需要首先在组件的配置面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在节点编程配置页面的转换器中更改对应样式的字段值。

    • 显示

      显示组件,不需要参数。

    • 隐藏

      隐藏组件,不需要参数。
