基础款饼图是饼图的一种,支持自定义图形样式和多系列数据配置,能够通过修改数据灵活地增加、删除或修改图形的展示效果,适用于展示较多类别数据的占比情况。本文档为您介绍基础款饼图各配置项的含义,帮助您快速准确地使用基础款饼图组件。

配置

  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置弹出框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 图表尺寸:包括组件的宽度和高度,单位为px。可单击锁定长宽比按键锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
  • 图表位置:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
    • 手动输入角度值,控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点,控制组件的旋转角度。
    • 单击左右翻转图标图标,控制组件左右翻转样式。
    • 单击上下翻转图标图标,控制组件上下翻转样式。
  • 透明度:取值范围为[0,1]。为0时,图表隐藏;为1时,图表全部显示。默认为1
  • 字体:饼图中所有文本的字体系列,默认为微软雅黑
  • 图形样式
    图形样式面板
    • 标签

      轴距距中心:标签与圆心的距离占组件高度的百分比值,取值范围为0到1。

    • 半径
      • 内半径:饼图内圈与圆心的距离占组件高度的百分比值,取值范围为0到1。
      • 外半径:饼图外圈与圆心的距离占组件高度的百分比值,取值范围为0到1。
      • 扇形间距:饼图中不同类型的扇形之间的距离,最大值不要超过1。
  • 图形颜色:单击右侧的+号或垃圾桶图标,添加或删除一个扇形颜色。
    图新颜色面板

    颜色:不同类型的扇形的颜色。

  • 字体颜色:组件中所有文本的颜色。
  • 小数点保留位数:百分比值显示的小数点位数,取值范围为0到10。
  • 字号:组件中所有文本的大小。
  • 字体粗细:组件中所有文本字体的粗细。
  • 提示框:在预览或发布页面,鼠标悬浮或点击扇形时出现的提示框的样式。
    提示框面板
    提示框示例
    • 触发动作:提示框被触发的动作,可选,包括悬浮点击
    • 消失延迟时间:当不满足触发条件时,提示框就会消失,此配置项设置提示框消失前延迟的时间,单位为ms。
    • 背景框样式:提示框的背景框样式。
      • 背景色:提示框的背景颜色。
      • 自定义背景框尺寸:提示框的宽度和高度,单位为px。
      • 内边距:提示框的内部边距,单位为px。
      • 水平偏移量:提示框相对鼠标箭头位置的水平偏移量,单位为px。
      • 垂直偏移量:提示框相对鼠标箭头位置的垂直偏移量,单位为px。
      • 边框颜色:提示框的边框颜色。
      • 边框粗细:提示框边框的粗细,单位为px。
    • 文本样式:提示框中文本的样式。
      • 颜色:提示框文本的颜色。
      • 字体:提示框文本的字体系列。
      • 字号:提示框文本的大小。
      • 字体粗细:提示框文本的字体粗细。
  • 动画:组件的动画效果样式,可单击眼睛图标控制动画效果的开启或关闭。
    动画面板
    • 初始动画时长:组件第一次渲染动画的时长,单位为ms。
    • 是否全部从零度开始:开启后,组件第一次渲染动画的时候,从零度按顺序播放各扇形;关闭后,组件第一次渲染动画的时候,从各自扇形的起点一起播放动画。
    • 缓动效果:动画的缓动效果,系统提供多种常见的动画缓动效果供您选择。
    • 各系列依次动画:开启后,各系列扇形依次按顺序播放动画;关闭后,所有扇形同时播放动画。
    • 更新动画时长:组件数据更新时的动画时长,单位为ms。
    • 更新时是否从之前位置开始:开启后,组件数据更新时,从上一个数据的位置开始播放动画;关闭后,组件数据更新时,从初始位置开始播放动画。

数据

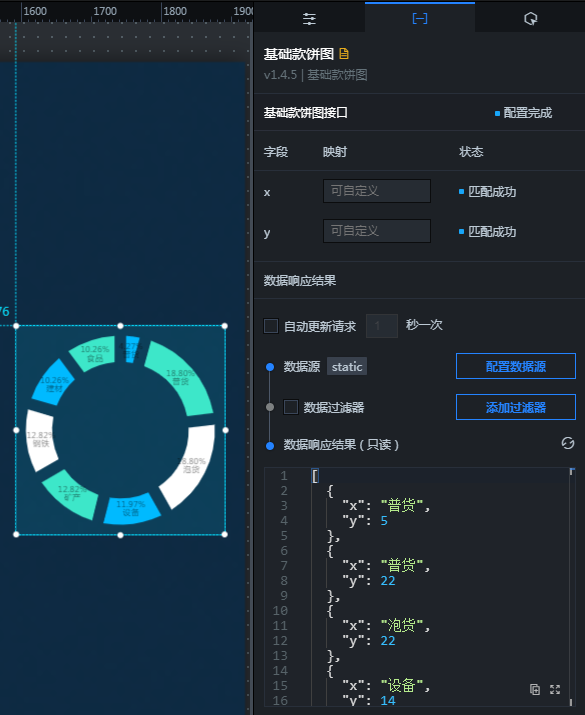

数据面板
上图中的示例JSON代码如下:
[
  {
    "x": "普货",
    "y": 5
  },
  {
    "x": "普货",
    "y": 22
  },
  {
    "x": "泡货",
    "y": 22
  },
  {
    "x": "设备",
    "y": 14
  },
  {
    "x": "矿产",
    "y": 15
  },
  {
    "x": "钢铁",
    "y": 15
  },
  {
    "x": "建材",
    "y": 12
  },
  {
    "x": "食品",
    "y": 12
  }
]
  • x:饼图的类目。
  • y:各类目对应的值。系统会自动计算各类目值所占总值的百分比,并显示在对应的扇形区域上。
表 1. 配置项说明
配置项 说明
自动更新请求 勾选后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标,实时查看数据响应结果。

交互

勾选启用,开启组件交互功能。当单击基础款饼图的扇形时,会触发数据请求,抛出回调值,动态加载不同扇形的数据。默认抛出数据中的xy值,具体配置请参考组件回调ID配置

节点编程交互配置

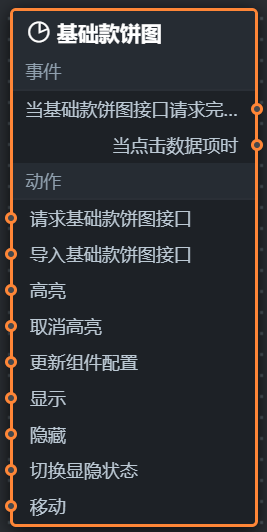

在大屏编辑页面中,单击顶部菜单栏的配置节点编程图标,进入基础款饼图的节点编程配置页面。可以看到如下图所示的基础款饼图的节点编程配置参数。
节点编程面板
  • 事件
    • 当基础款饼图接口请求完成时

      数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例

    • 当点击数据项时

      当点击基本款饼图的扇形时抛出的事件,同时抛出该扇形对应的数据项。

  • 动作
    • 请求基础款饼图接口

      重新请求服务端数据,上游转换器或图层节点抛出的数据将作为参数。例如基础款饼图配置了API数据源为http://api.test,传到请求基础款饼图接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1

    • 导入基础款饼图接口

      按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据示例

    • 高亮
      高亮数据项对应的元素。参数示例如下:
      {
        data: {
          x: '普货' //可列举多个高亮条件,类似filter。
        },
        options: {
          style: {
            fill: 'red'
          },
          selectMode: 'single',
          cancelHighlightFirst: true
        }
      }
    • 取消高亮
      取消数据项对应元素的高亮。参数示例如下:
      {
        data: {
          x: '普货'
        },
        options: {
          mode: 'single' // 当为single时,多个数据项命中时,只取消一个高亮;当为multiple时,多个数据项命中时,取消所有高亮。
        }
      }
    • 更新组件配置

      动态更新组件的样式配置。需要首先在组件的配置面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在节点编程配置页面的转换器中更改对应样式的字段值。

    • 显示

      显示组件,不需要参数。

    • 隐藏

      隐藏组件,不需要参数。
