双轴折线图是折线图的一种,与基本折线图相比,双轴折线图的一个类目对应两个值,仅支持两个系列的数据配置,能够以折线和区域相结合的方式,智能地展示两维的数据变化趋势。本文档为您介绍双轴折线图各配置项的含义,帮助您快速准确地使用双轴折线图组件。

配置

  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置弹出框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 图表尺寸:包括组件的宽度和高度,单位为px。可单击锁定长宽比按键锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
  • 图表位置:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
    • 手动输入角度值,控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点,控制组件的旋转角度。
    • 单击左右翻转图标图标,控制组件左右翻转样式。
    • 单击上下翻转图标图标,控制组件上下翻转样式。
  • 透明度:取值范围为[0,1]。为0时,图表隐藏;为1时,图表全部显示。默认为1
  • 全局样式
    • 字体:图表中所有文本的字体系列,默认为微软雅黑
    • 边距:图表四个方向与组件边界的距离,单位为px。
    • 空值数据:开启时,折线会经过y轴值为0的点。
      开启空值数据
      关闭空值数据
    • 最多加载:勾选后,开启数据加载限制,系统最多加载您输入的数据记录条数进行布局、绘制与计算,以保证大屏展示效果。
  • x轴:图表的x轴样式,可单击眼睛图标控制x轴的显隐。
    • 文本
      • 颜色:x轴文本的颜色。
      • 字号:x轴文本的字体大小,取值范围为10到100。
      • 字体粗细:x轴文本字体的粗细。
    • 轴标签:x轴的标签样式,可单击眼睛图标控制标签的显隐。
      说明 数据格式与设置格式不统一会导致组件显示异常。
      • 数据种类:x轴标签数据的类型,可选:
        • 数值型:支持整数、浮点数等数值类型的数据。
        • 类目型:支持字符、字符串等类目类型的数据。
        • 时间型:时间类型的数据,需要配置数据格式。
      • 数据格式:数据的显示格式,仅对时间型的数据有效,请参照%Y/%m/%d %H:%M:%S的格式进行配置。
      • 显示格式:期望显示的数据格式,时间请参照%m/%d%Y%H:%M:%S,整数参照d,浮点参照.1f
        轴标签显示格式面板
      • 留白:开启后,x轴两端留有空白。
      • 留白距离:留白的距离,取值范围为0到1,仅当留白配置项为true时有效。
        留白面板
      • 最大值:x轴的最大值,支持自定义输入。默认为auto,系统会根据数据最大值、最小值以及标签数量自动计算匹配。
      • 最小值:x轴的最小值,支持自定义输入。默认为auto,系统会根据数据最大值、最小值以及标签数量自动计算匹配。
      • 单位:x轴单位。
      • 数量:x轴标签的数量。
      • 角度:x轴标签的角度,可选:水平斜角垂直
      • 轴线:轴线的颜色及显示隐藏设置。
      • 网格线:网格线的颜色及显示隐藏设置。
  • y轴

    左侧竖轴,配置与x轴相近,详见x轴章节。

  • z轴

    右侧竖轴,配置与x轴相近,详见x轴章节。

  • 图例:图表的图例样式,可单击眼睛图标控制图例的显隐。
    图例面板
    • 文本
      • 字号:图例文本的大小。
      • 颜色:图例文本的颜色。
      • 字体粗细:图例文本字体的粗细。
    • 布局
      • 间距
        • 左右间距:相邻图例之间左右两侧的距离,仅当有多个系列时该配置项才有效。
        • 上下间距:图例与组件上下边界的距离。
      • 位置:图例相对于组件起始坐标的位置,可选。
  • 提示框:在预览或发布页面,鼠标悬浮或点击折线圆点时出现的提示框的样式。
    提示框面板
    提示框样例
    • 触发类型:提示框被触发的目标类型,可选,包括数据项坐标轴
    • 触发动作:提示框被触发的动作,可选,包括悬浮点击
    • 消失延迟时间:当不满足触发条件时,提示框就会消失,此配置项设置提示框消失前延迟的时间,单位为ms。
    • 背景框样式:提示框的背景框样式。
      • 背景色:提示框的背景颜色。
      • 自定义背景框尺寸:提示框的宽度和高度,单位为px。
      • 内边距:提示框的内部边距,单位为px。
      • 水平偏移量:提示框相对鼠标箭头位置的水平偏移量,单位为px。
      • 垂直偏移量:提示框相对鼠标箭头位置的垂直偏移量,单位为px。
      • 边框颜色:提示框的边框颜色。
      • 边框粗细:提示框边框的粗细,单位为px。
    • 文本样式:提示框中文本的样式。
      • 颜色:提示框文本的颜色。
      • 字体:提示框文本的字体系列。
      • 字号:提示框文本的大小。
      • 字体粗细:提示框文本的字体粗细。
    • 坐标轴指示器:当提示框的触发类型为坐标轴,且执行触发动作时,展示的坐标轴指示器的样式。
      • 类型:坐标轴指示器的类型,目前只支持直线指示器
      • 指示线样式:指示线颜色、宽度和类型(类型可选,包括实线、虚线和点线)。
  • 系列Y/系列Z
    说明 双轴折线图默认分为两个系列,分别用于配置y轴和z轴的数据和样式。包括系列名、折线样式、圆点样式、区域样式等。
    • 系列名:系列的名称。
    • 折线:此系列下折线的样式。
      • 颜色:线的颜色。
      • 样式:线的类型,可选:实线虚线
      • 粗细:线的粗细。
      • 近似曲线:勾选后,折线以曲线的形式展现;去勾选,折线以直线的形式展现。
    • 圆点:此系列下折线上圆点的样式。
      系列y样式面板
      • 颜色:圆点的颜色。
      • 半径:圆点半径的大小,单位为px。
    • 区域:此系列下折线所覆盖区域的样式。

      颜色:区域的颜色样式,支持颜色填充和渐变填充。

    • 标签:此系列下折线的标签样式。
      标签面板
      • 字号:标签文本的大小。
      • 颜色:标签文本的颜色。
      • 字体粗细:标签文本字体的粗细。
  • 动画:单击眼睛按钮显示动画样式。
    动画面板
    • 初始动画时长:组件第一次渲染动画的时长,单位为ms。
    • 缓动效果:动画的缓动效果,系统提供多种常见的动画缓动效果供您选择。
    • 更新动画时长:组件数据更新时的动画时长,单位为ms。
    • 是否从之前位置开始:开启后,组件数据更新时,从上一个数据的位置开始播放动画;关闭后,组件数据更新时,从初始位置开始播放动画。

数据

双轴折线图的数据格式较为特殊,分为X,Y,Z三个字段,Y字段值与Z字段值分别表示两条折线在其轴线上所对应的点。

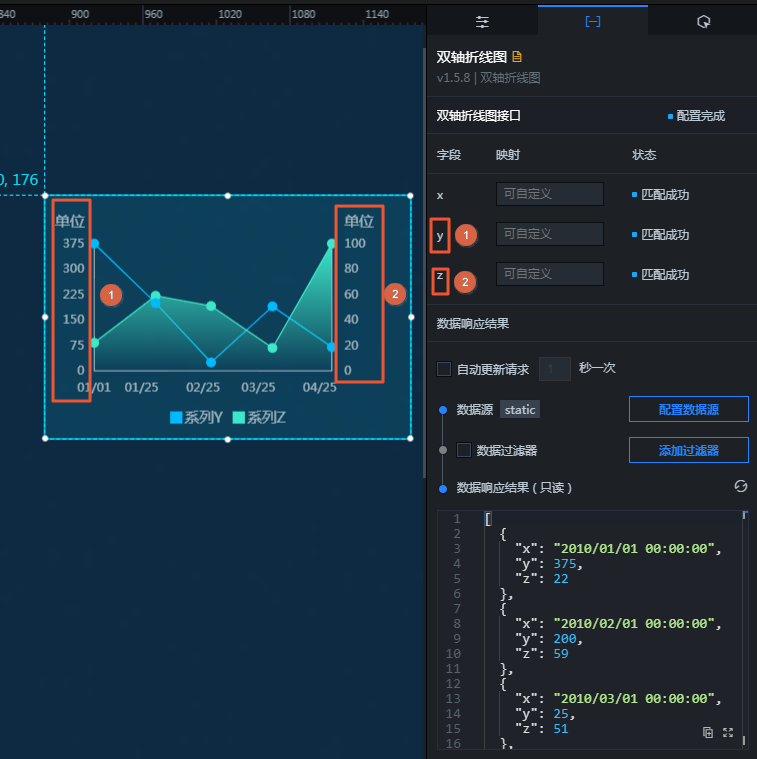

数据面板
上图中的示例JSON代码如下:
[
  {
    "x": "2010/01/01 00:00:00",
    "y": 375,
    "z": 22
  },
  {
    "x": "2010/02/01 00:00:00",
    "y": 200,
    "z": 59
  },
  {
    "x": "2010/03/01 00:00:00",
    "y": 25,
    "z": 51
  },
  {
    "x": "2010/04/01 00:00:00",
    "y": 190,
    "z": 18
  },
  {
    "x": "2010/05/01 00:00:00",
    "y": 70,
    "z": 100
  }
]
  • x:折线图中每个圆点的类目,即x轴的值。该字段类型与格式须与配置项中x轴的标签数据种类与格式保持一致。
  • y:折线图中每个圆点的左侧y轴的值。
  • z:折线图中每个圆点的右侧y轴的值。
表 1. 配置项说明
配置项 说明
自动更新请求 勾选后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标,实时查看数据响应结果。

交互

勾选启用,开启组件交互功能。当单击双轴折线图的圆点时,会触发数据请求,抛出回调值,动态加载不同圆点的数据。默认抛出数据中的xys值,具体配置请参考组件回调ID配置

节点编程交互配置

在大屏编辑页面中,单击顶部菜单栏的配置节点编程图标,进入双轴折线图的节点编程配置页面。可以看到如下图所示的双轴折线图的节点编程配置参数。

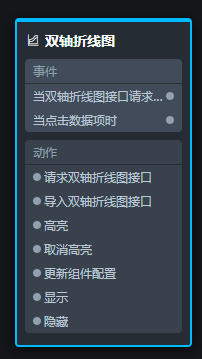

节点编程面板
  • 事件
    • 当双轴折线图接口请求完成时

      数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例

    • 当点击数据项时

      当点击双轴折线图的圆点时抛出的事件,同时抛出该圆点对应的数据项。

  • 动作
    • 请求双轴折线图接口

      重新请求服务端数据,上游转换器或图层节点抛出的数据将作为参数。例如双轴折线图配置了API数据源为http://api.test,传到请求双轴折线图接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1

    • 导入双轴折线图接口

      按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据示例

    • 高亮
      高亮数据项对应的元素。参数示例如下:
      {
        data: {
          x: '2010/01/01' //可列举多个高亮条件,类似filter。
        },
        options: {
          style: {
            fill: 'red'
          },
          selectMode: 'single',
          cancelHighlightFirst: true
        }
      }
    • 取消高亮
      取消数据项对应元素的高亮。参数示例如下:
      {
        data: {
          x: '2010/01/01'
        },
        options: {
          mode: 'single' // 当为single时,多个数据项命中时,只取消一个高亮;当为multiple时,多个数据项命中时,取消所有高亮。
        }
      }
    • 更新组件配置

      动态更新组件的样式配置。需要首先在组件的配置面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在节点编程配置页面的转换器中更改对应样式的字段值。

    • 显示

      显示组件,不需要参数。

    • 隐藏

      隐藏组件,不需要参数。
