本文档为您介绍在ET工业大脑AI创作间中配置模板的方法,包括知识图谱和数据链路的配置。

配置知识图谱

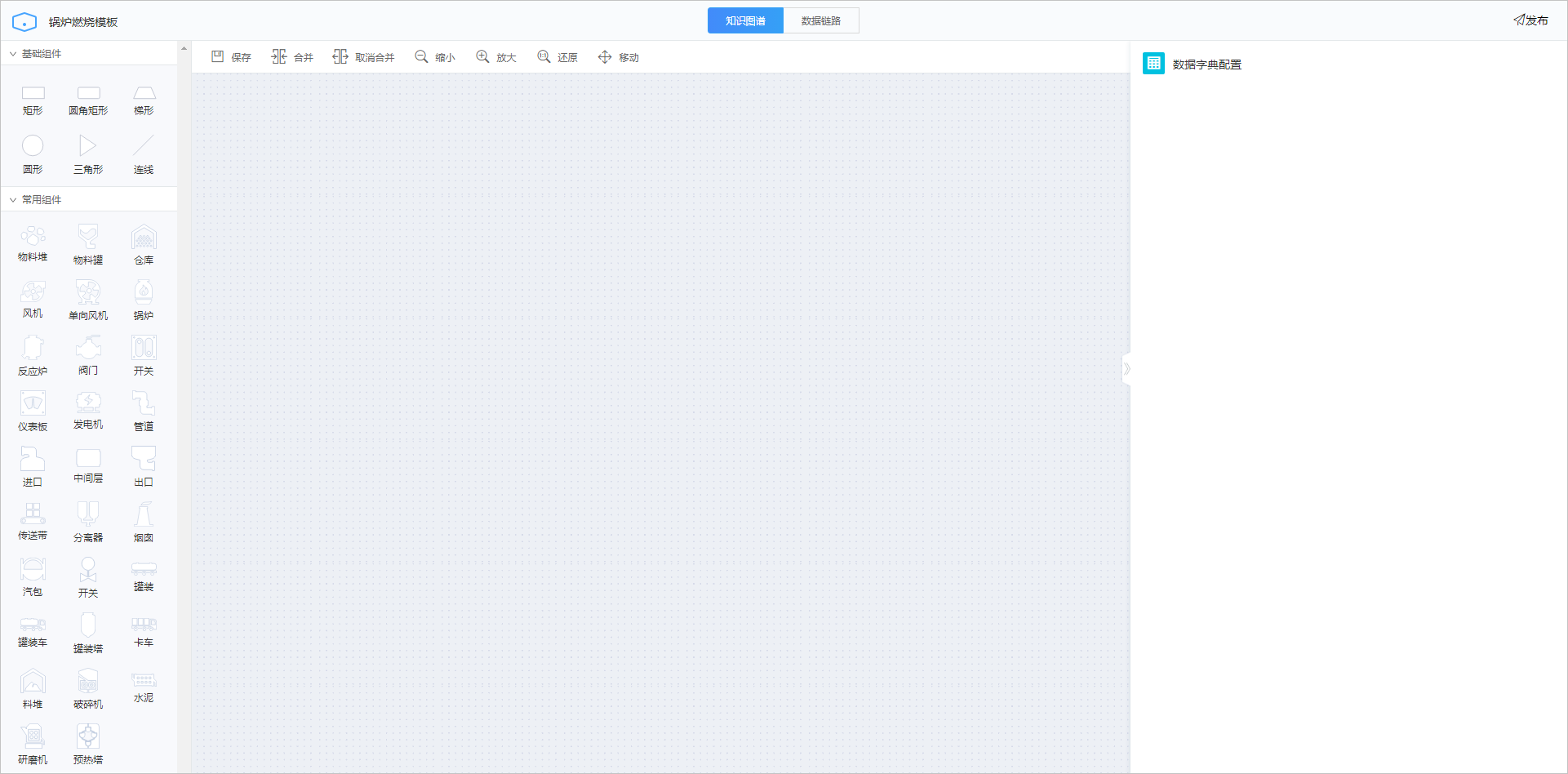

模板创建成功后,会直接进入模板编辑页面,即下图中的 知识图谱页面。页面左侧为组件栏,中间为画布区,右侧为数据字典配置区。
知识图谱页面
  1. 从左侧组件库中单击物料堆,并将其拖入画布中,双击重命名为氧含量。同样拖入一个锅炉风机组件,名称保持不变,如下图所示。
    拖入组件
  2. 单击锅炉组件,在页面右侧配置锅炉的数据字典。
    1. 双击属性输入框,编辑设备属性(或者从本地一次性复制粘贴多个属性),编辑完成后,单击空白处退出编辑,系统会自动保存。
    2. 单击单位下拉框,选择或输入属性单位。
    3. 双击数据过滤规则输入框,配置数据过滤规则。
      说明 数据过滤规则操作符支持 ><=, 操作数支持离散数值,例如 < 1.2= 女
    4. 单击数据类型下拉框,选择或输入属性的数据类型。 系统目前支持CATEGORYNUMERICDATETIME三种数据类型,如果您没有选择数据类型,系统会按照数据原本的格式作为算法输入。
    本案例中锅炉的数据字典配置如下图所示:
    数据字典配置示例
  3. 同样的方式配置氧含量风机组件的数据字典,如下图所示:
    氧含量和风机组件的数据字典配置

配置数据链路

  1. 单击页面上方菜单栏的数据链路,进入数据链路配置页面。
    在该页面中,可以看到上一步中配置的锅炉燃烧数据字典已经以 知识图谱数据映射组件的形式,同步到了 数据映射区域中。
    知识图谱数据映射
  2. 在左侧组件库中,选择数据接入 > 设备数据接入,将设备数据接入组件拖入右侧的数据接入区域中。
    说明 数据接入区域中的组件类型不能重复。
  3. 用同样的方式,分别拖入以下组件:
    • 数据预处理模块下,将设备数据缺失值填充组件拖入数据预处理区域中。
    • 算法模块下,将燃烧控制优化v2.0组件、分类回归引擎-训练组件分类回归引擎-预测组件拖入算法配置区域中,最终效果如下图所示:
      拖入组件
      说明 设备数据接入设备数据缺失值填充知识图谱数据映射组件的编辑权限对行业顾问不开放。
  4. 单击画布中的锅炉燃烧优化v2.0算法组件,进入算法配置页面。
    说明 您也可以将鼠标移动到页面最左侧,展开左侧导航栏,单击 锅炉燃烧优化v2.0组件,进入其配置页面。
  5. 单击左侧数据字典中的锅炉,将其拖至右侧画布中,单击每个变量的右侧圆点将变量与相应算法中的元素相连(单击鼠标进行框选,可一次性选中多个组件进行连线)。完成后,在页面右侧进行变量、算法和运算的配置,如下图所示。
    说明 您也可以在画布中拖入 变量运算组件,对数据进行求和、平均、最大值、最小值的运算,然后再与对应的算法元素相连。

    算法配置
  6. 同样的方式,配置分类回归引擎-训练分类回归引擎-预测算法组件的输入和输出变量,如下图所示:
    分类回归引擎-训练算法配置
    分类回归引擎-预测算法配置

    配置完成后,系统会自动保存,至此您已经完成了锅炉燃烧模板的创建。

  7. 单击页面右上角的发布,发布您的模板,供同行业的项目工程师使用。
    发布成功的行业模板上会显示 图标,如下图所示。
    模板发布成功页面
